Дробилки, разрушающие материал сжатием

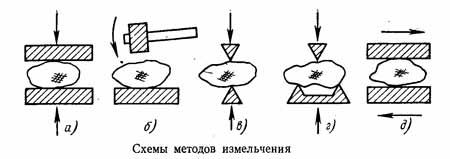

В машине, предназначенной для измельчения материалов, в зависимости от ее назначения и принципа действия используются следующие виды нагрузок: раздавливание (а), удар (б), раскалывание (в), излом (г), истирание (д). В большинстве случаев различные виды нагрузок действуют одновременно, например, раздавливание и истирание, удар и истирание и т. д.

Необходимость в различных видах нагрузок, а также в различных по принципу действия конструкциях и размерах машин для измельчения вызывается многообразием свойств и размеров измельчаемых материалов, а также различными требованиями к крупности готового продукта. Так же как процессы измельчения, машины, применяемые для этих процессов, разделяют на дробилки и мельницы.

По принципу действия различают дробилки:
1. Щековые (а), в которых материал раздрабливается под действием раздавливания, раскалывания и частичного истирания в пространстве Между двумя щеками при их периодическом сближении.
2. Конусные (б), в которых материал раздрабливается раздавливаннем, изломом, частичным истиранием между двумя коническими поверхностями, одна из которых движется эксцентрично по отношению к другой, осуществляя тем самым непрерывное дробление материала.
3. Валковые (в), в которых материал раздавливается между двумя валками, вращающимися навстречу один другому. Нередко палки вращаются с разной частотой и тогда раздавливание материала сочетается с его истиранием.
4.  Ударного действия, которые, в свою очередь, разделяются на молотковые (г) и роторные (д). В молотковых дробилках материал измельчается в основном ударом по нему шарнирно подвешенных молотков, а также истиранием. В роторных дробилках дробление достигается в результате удара по материалу жестко закрепленных к ротору бил, удара материала об отражательные плиты и ударов кусков материала один о другой.
