"Двигатель внутреннего сгорания"

Двигатель

внутреннего

сгорания

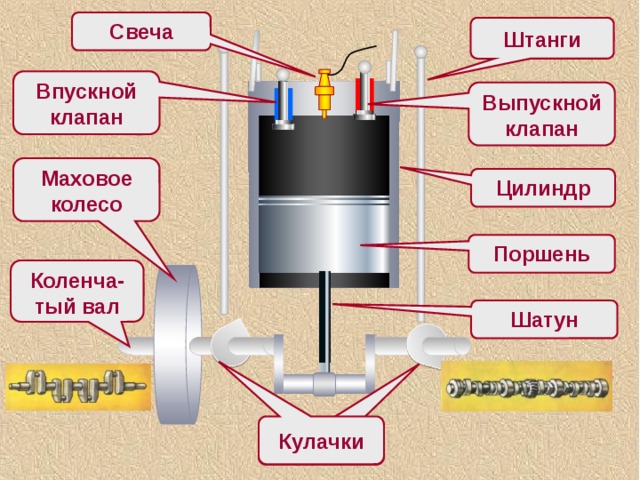

Свеча

Штанги

Впускной клапан

Выпускной клапан

Маховое колесо

Цилиндр

Поршень

Коленча-тый вал

Шатун

Кулачки

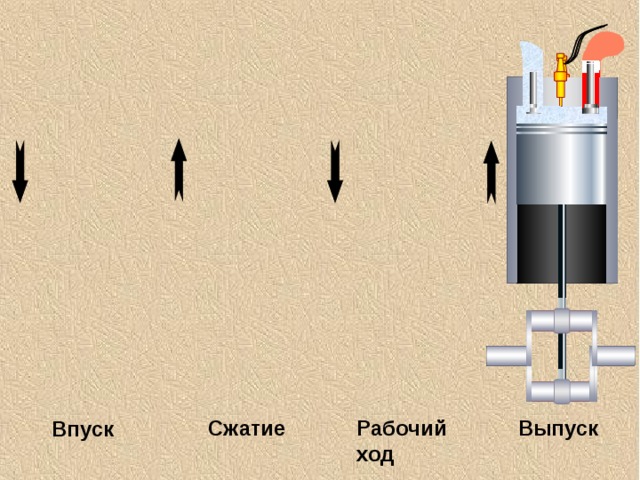

Сжатие

Рабочий ход

Выпуск

Впуск

Движение поршня и вращение вала

Оборудование, обеспечивающее работу двигателя.

Аккумулятор – предназначен для :

Карбюратор – служит для пригото-вления воздушно-бензиновой смеси

работы свечи

работы стартёра

Стартёр – электродвигатель, предназначенный для выполнения первых нерабочих тактов

Рядное расположение цилиндров

Оппозитное расположение цилиндров

V-образный двигатель

Двигатель с горизон-тальным цилиндром и двумя поршнями

Звёздообразный двигатель

U-образный двигатель с шатуном прицепного типа

Дизельный двигатель

Впускной клапан

Форсунка

Выпускной клапан

Роторно-Поршневой Двигатель (РПД)

Дайте название тактов

4

2

3

1

По каким признакам вы определили такты?

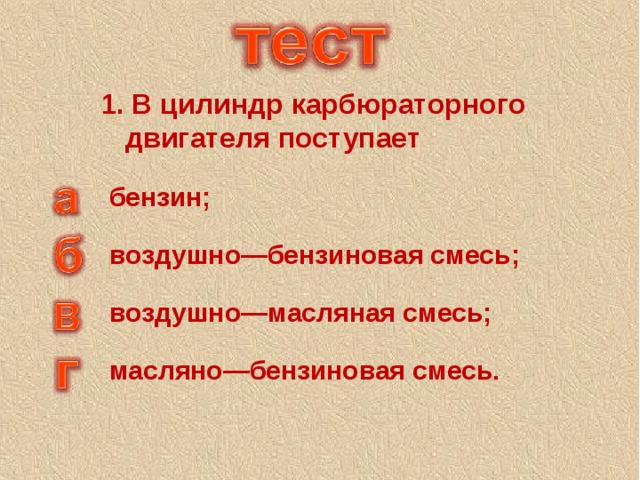

1. В цилиндр карбюраторного двигателя поступает

бензин;

воздушно—бензиновая смесь;

воздушно—масляная смесь;

масляно—бензиновая смесь.

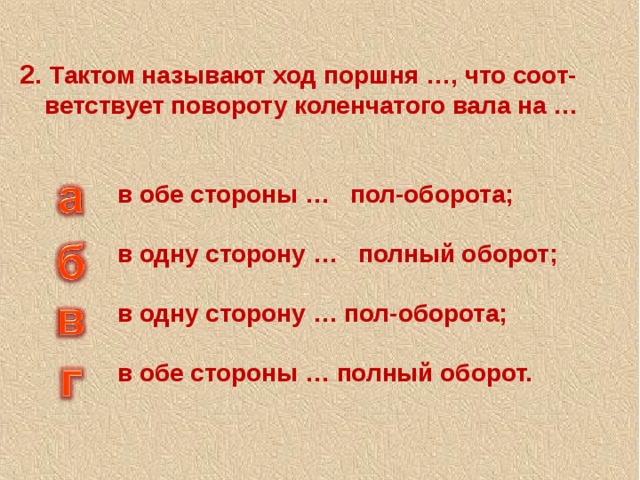

2. Тактом называют ход поршня …, что соот-ветствует повороту коленчатого вала на …

в обе стороны … пол-оборота;

в одну сторону … полный оборот;

в одну сторону … пол-оборота;

в обе стороны … полный оборот.

3. Установите соответствие

А. Цилиндр

Б. Поршень

В. Впускной клапан

Г. Шатун

Д. Свеча

Е. Выпускной клапан

Ж. Коленчатый вал

З. Маховик

1

5

2

6

3

7

4

8

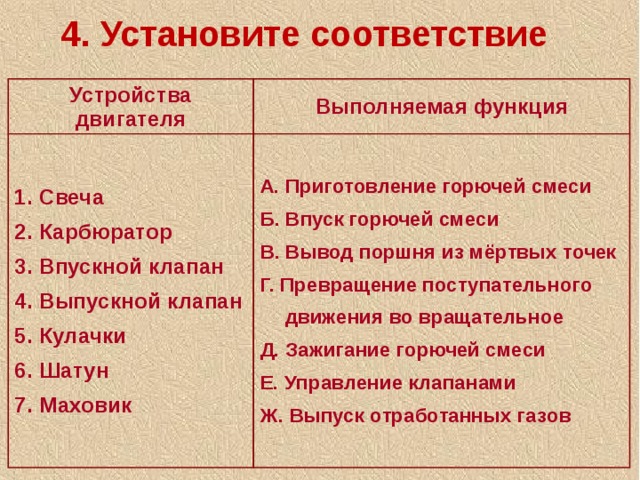

4. Установите соответствие

Устройства двигателя

Выполняемая функция

1. Свеча

2. Карбюратор

А. Приготовление горючей смеси

3. Впускной клапан

Б. Впуск горючей смеси

4. Выпускной клапан

В. Вывод поршня из мёртвых точек

5. Кулачки

Г. Превращение поступательного движения во вращательное

Д. Зажигание горючей смеси

6. Шатун

7. Маховик

Е. Управление клапанами

Ж. Выпуск отработанных газов

5. Установите соответствие

Номер такта

Процесс

• Первый
• Второй
• Третий
• Четвёртый

А. Горючая смесь сжимается.

Б. Газ, образовавшийся при сгорании го-рючей смеси, удаляется из цилиндра.

В. Сгорание горючей смеси и расширение газов, получившихся при при сгорании.

Г. Горючая смесь всасывается в цилиндр

6. Установите соответствие

Номер такта

Состояние поршня и клапанов

1. Первый

2. Второй

А. Поршень движется вверх , впускной клапан закрыт , выпускной – закрыт .

3. Третий

Б. Поршень движется вверх , впускной клапан закрыт , выпускной – открыт .

4. Четвёртый

В. Поршень движется вверх , впускной клапан открыт , выпускной – закрыт .

Г. Поршень движется вниз , впускной клапан закрыт , выпускной – закрыт .

Д. Поршень движется вниз , впускной клапан закрыт , выпускной – открыт .

Е. Поршень движется вниз , впускной клапан открыт , выпускной – закрыт .

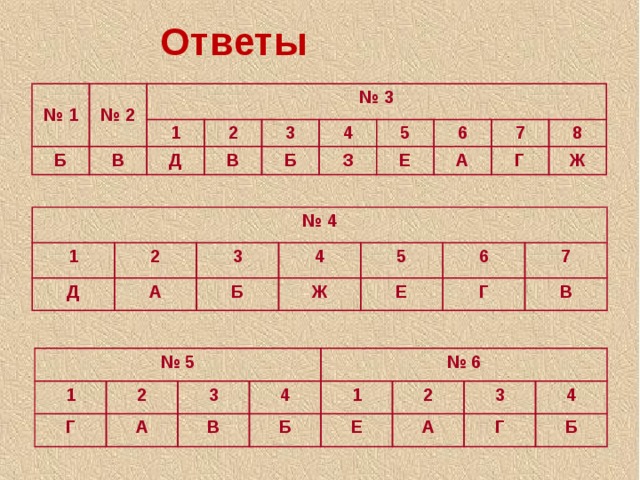

Ответы

№ 1

№ 2

Б

№ 3

1

В

2

Д

В

3

4

Б

5

З

6

Е

7

А

Г

8

Ж

№ 4

1

2

Д

3

А

4

Б

5

Ж

Е

6

7

Г

В

№ 5

1

Г

2

3

А

№ 6

4

В

Б

1

Е

2

3

А

4

Г

Б

Удачи всем!

Д/з

§ 22, записи
