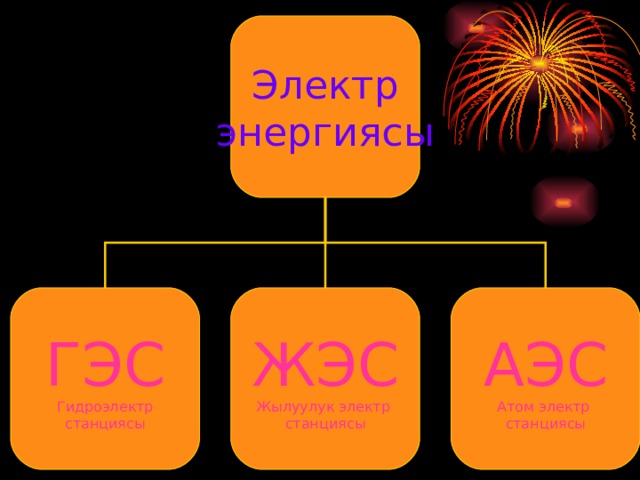

Электр энергиясын ондуруу

Электр

энергиясы

ГЭС

Гидроэлектр

станциясы

ЖЭС

Жылуулук электр

станциясы

АЭС

Атом электр

станциясы

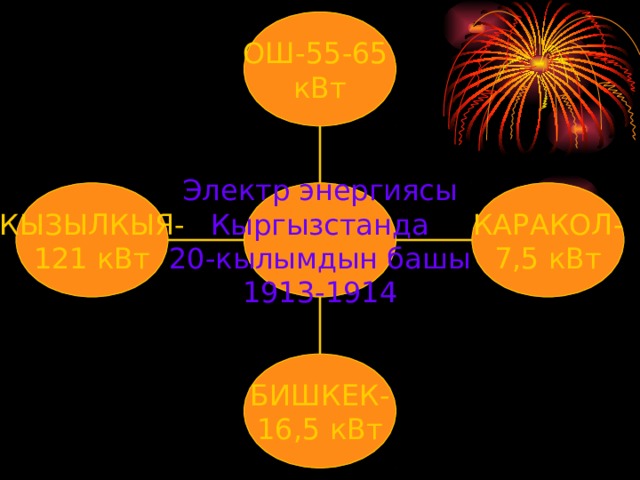

ОШ-55-65

кВт

КЫЗЫЛКЫЯ-

121 кВт

КАРАКОЛ-

7,5 кВт

Электр энергиясы

Кыргызстанда

20-кылымдын башы

1913-1914

БИШКЕК-

16,5 кВт

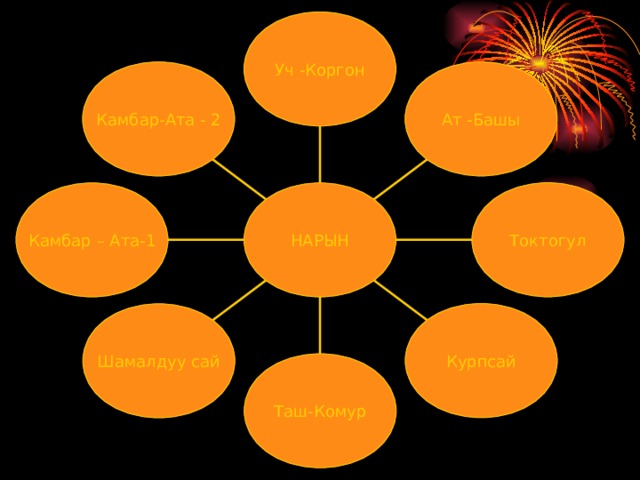

Уч -Коргон

Камбар-Ата - 2

Ат -Башы

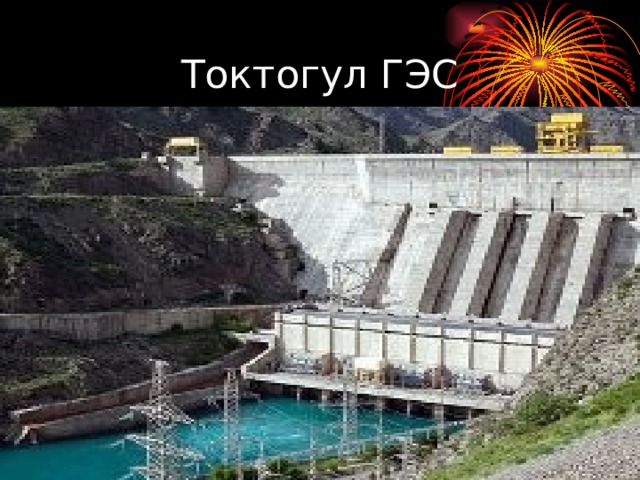

Токтогул

Камбар – Ата-1

НАРЫН

Курпсай

Шамалдуу сай

Таш-Комур

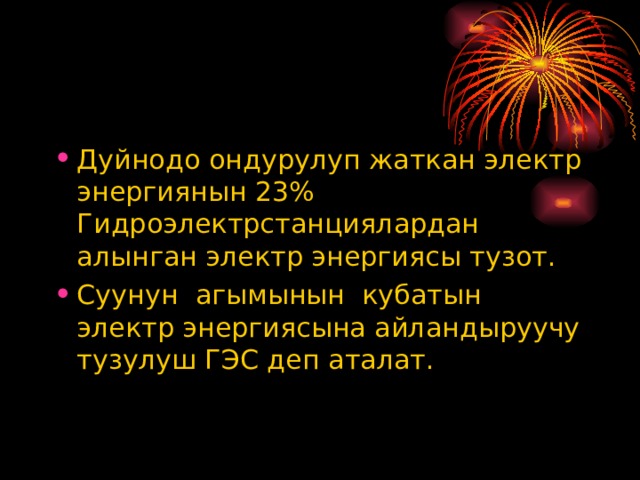

• Дуйнодо ондурулуп жаткан электр энергиянын 23% Гидроэлектрстанциялардан алынган электр энергиясы тузот.

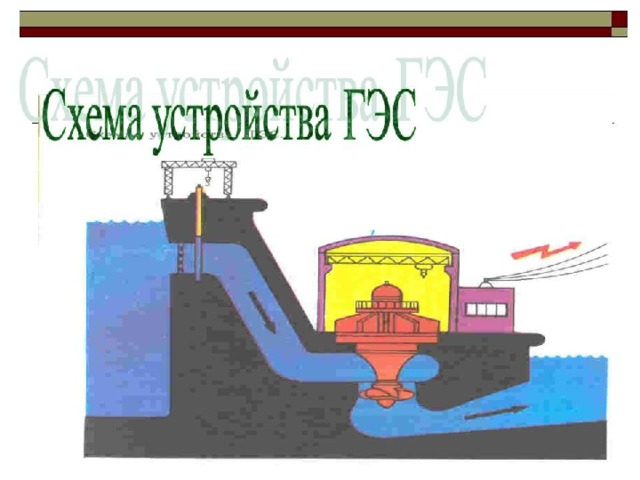

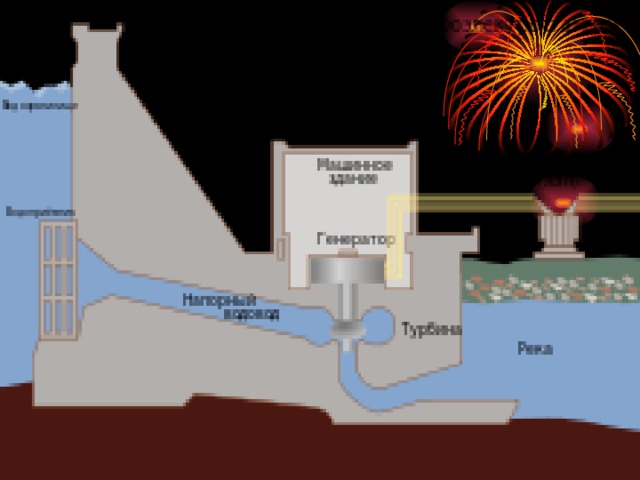

• Суунун агымынын кубатын электр энергиясына айландыруучу тузулуш ГЭС деп аталат.

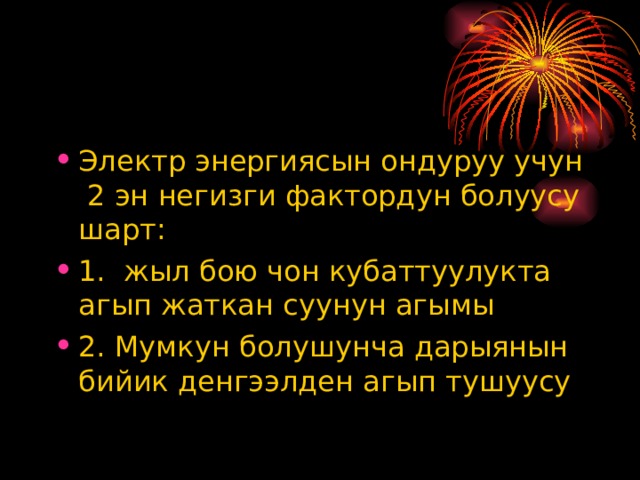

• Электр энергиясын ондуруу учун 2 эн негизги фактордун болуусу шарт:
• 1. жыл бою чон кубаттуулукта агып жаткан суунун агымы
• 2. Мумкун болушунча дарыянын бийик денгээлден агып тушуусу

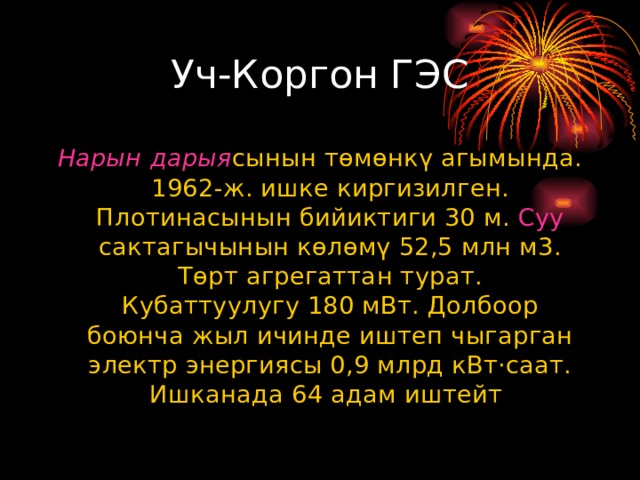

Уч-Коргон ГЭС

Нарын дарыя сынын төмөнкү агымында. 1962-ж. ишке киргизилген. Плотинасынын бийиктиги 30 м. Суу сактагычынын көлөмү 52,5 млн м3. Төрт агрегаттан турат. Кубаттуулугу 180 мВт. Долбоор боюнча жыл ичинде иштеп чыгарган электр энергиясы 0,9 млрд кВт·саат. Ишканада 64 адам иштейт

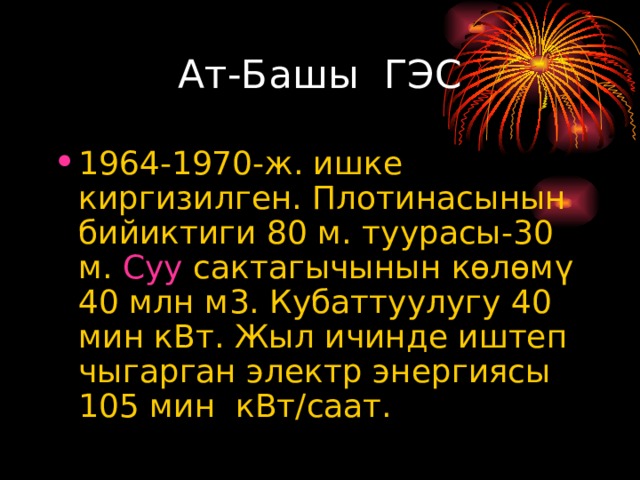

Ат-Башы ГЭС

• 1964-1970-ж. ишке киргизилген. Плотинасынын бийиктиги 80 м. туурасы-30 м. Суу сактагычынын көлөмү 40 млн м3. Кубаттуулугу 40 мин кВт. Жыл ичинде иштеп чыгарган электр энергиясы 105 мин кВт/саат.

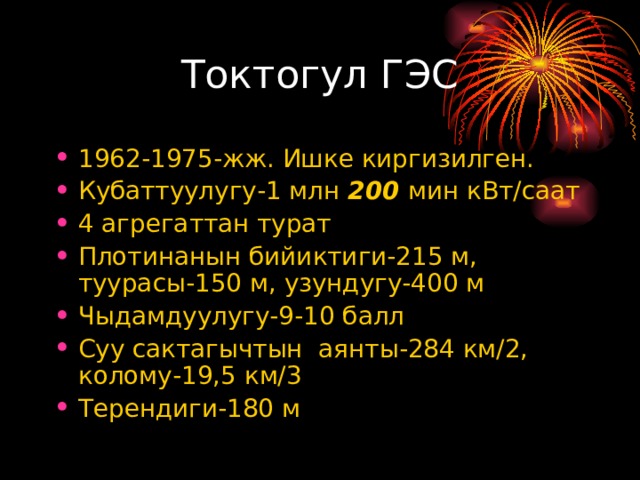

• 1962-1975-жж. Ишке киргизилген.
• Кубаттуулугу-1 млн 200 мин кВт/саат
• 4 агрегаттан турат
• Плотинанын бийиктиги-215 м, туурасы-150 м, узундугу-400 м
• Чыдамдуулугу-9-10 балл
• Суу сактагычтын аянты-284 км/2, колому-19,5 км/3
• Терендиги-180 м

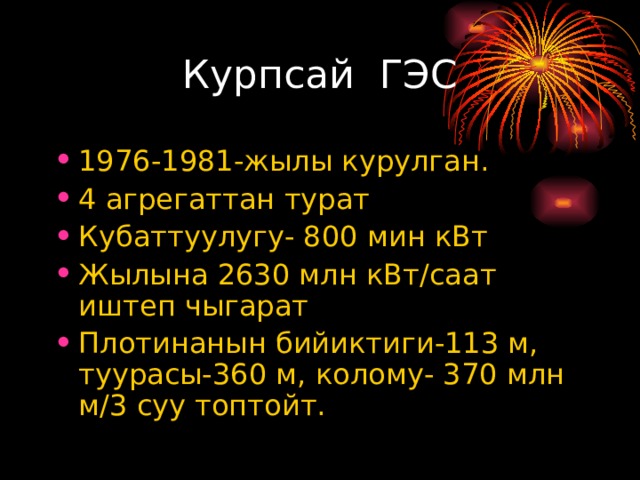

Курпсай ГЭС

• 1976-1981-жылы курулган.
• 4 агрегаттан турат
• Кубаттуулугу- 800 мин кВт
• Жылына 2630 млн кВт/саат иштеп чыгарат
• Плотинанын бийиктиги-113 м, туурасы-360 м, колому- 370 млн м/3 суу топтойт.

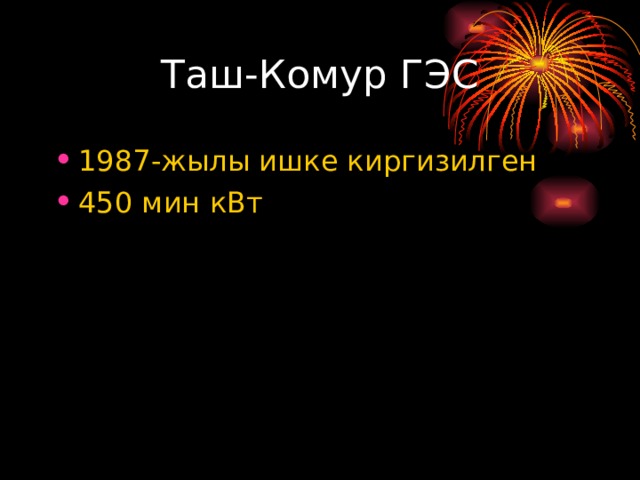

Таш-Комур ГЭС

• 1987-жылы ишке киргизилген
• 450 мин кВт

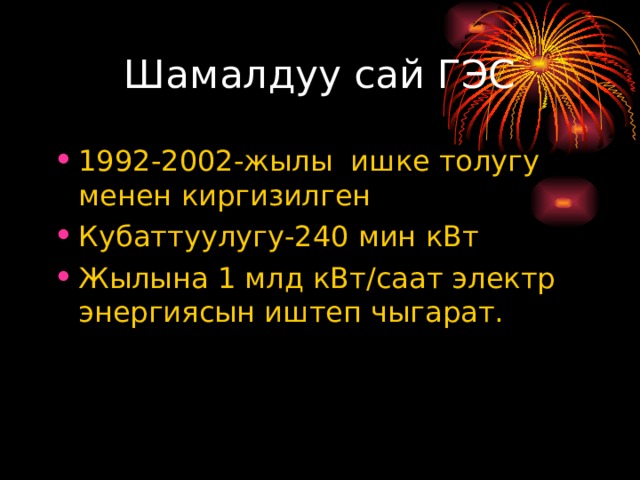

Шамалдуу сай ГЭС

• 1992-2002-жылы ишке толугу менен киргизилген
• Кубаттуулугу-240 мин кВт
• Жылына 1 млд кВт/саат электр энергиясын иштеп чыгарат.

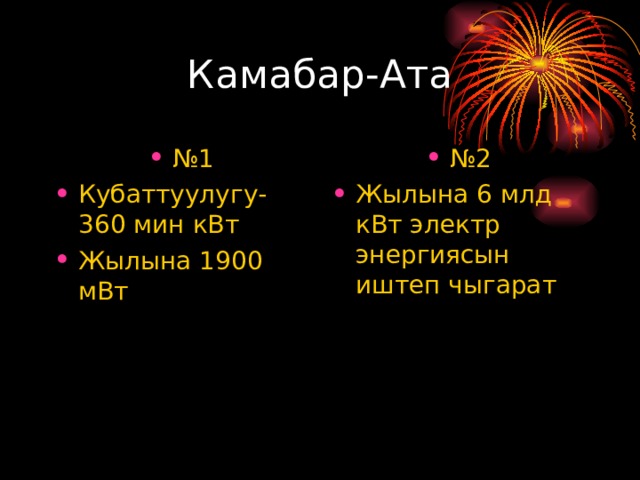

Камабар-Ата

• № 1
• Кубаттуулугу-360 мин кВт
• Жылына 1900 мВт

• № 2
• Жылына 6 млд кВт электр энергиясын иштеп чыгарат

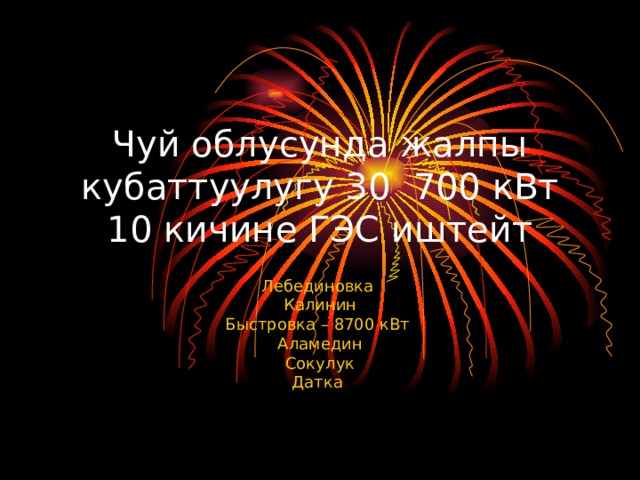

Чуй облусунда жалпы кубаттуулугу 30 700 кВт 10 кичине ГЭС иштейт

Лебединовка

Калинин

Быстровка – 8700 кВт

Аламедин

Сокулук

Датка

Кадамжай

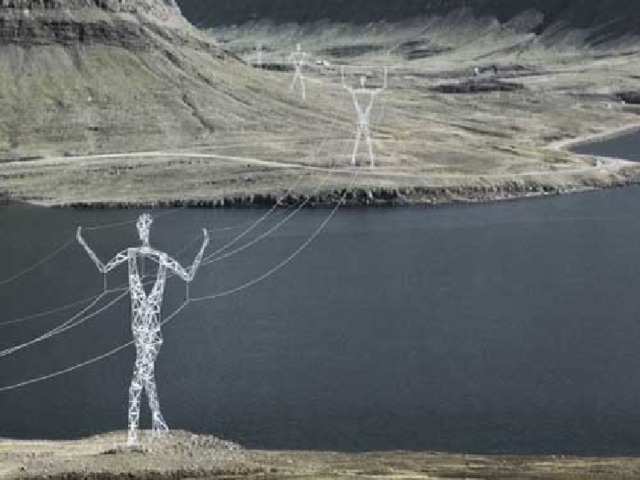

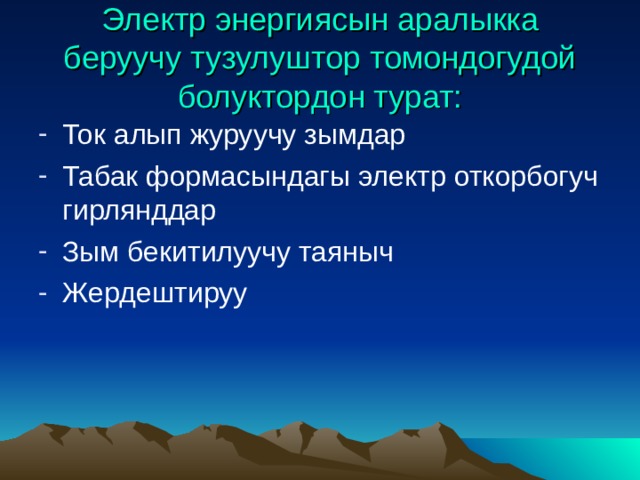

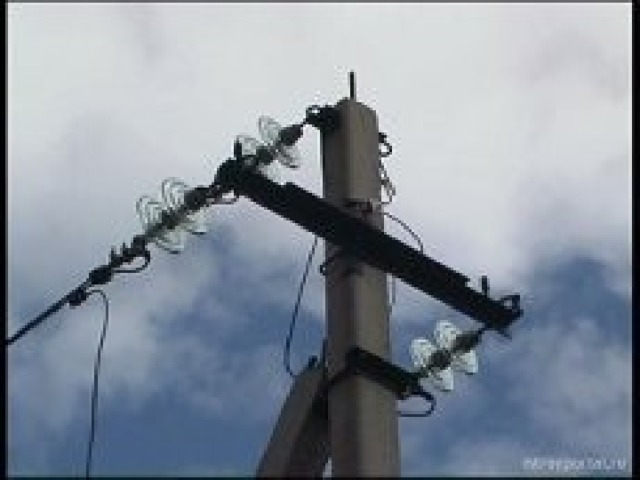

Электр энергиясын аралыкка беруучу тузулуштор томондогудой болуктордон турат:

• Ток алып журуучу зымдар
• Табак формасындагы электр откорбогуч гирлянддар
• Зым бекитилуучу таяныч
• Жердештируу

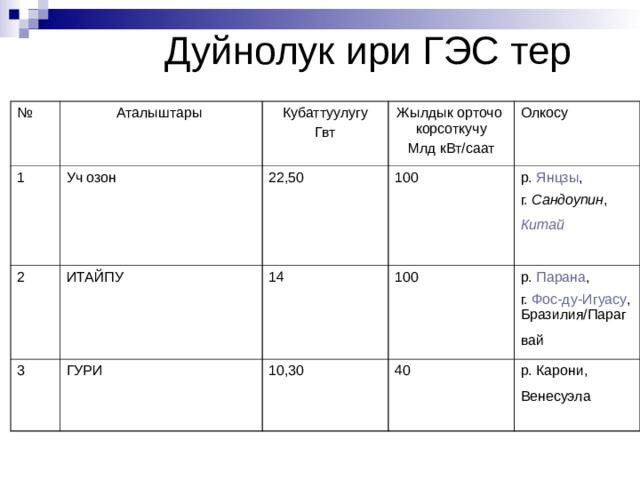

Дуйнолук ири ГЭС тер

№

Аталыштары

1

Кубаттуулугу

Гвт

Уч озон

2

Жылдык орточо корсоткучу

Млд кВт/саат

ИТАЙПУ

3

22,50

100

Олкосу

ГУРИ

14

100

р. Янцзы ,

г. Сандоупин , Китай

10,30

р. Парана ,

г. Фос-ду-Игуасу , Бразилия/Парагвай

40

р. Карони, Венесуэла

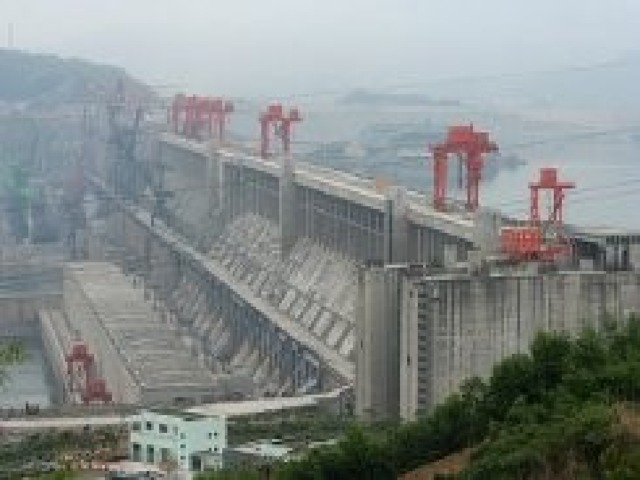

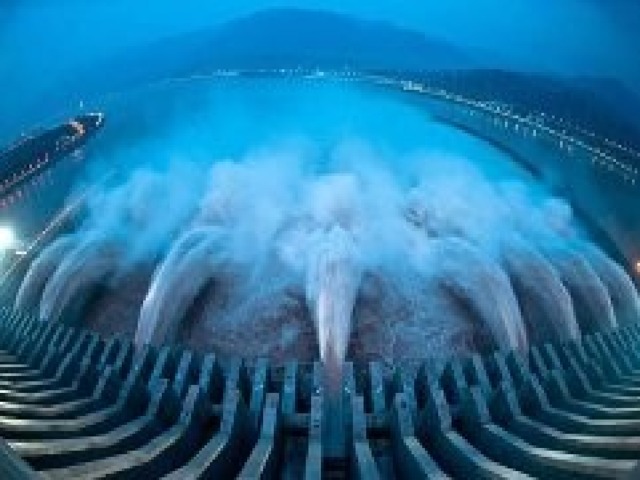

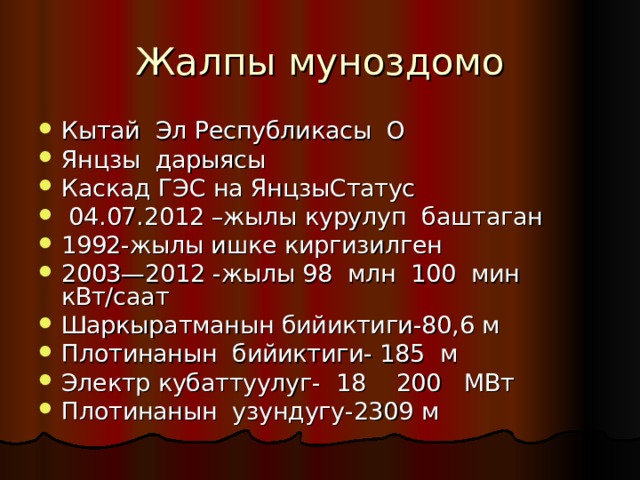

Жалпы муноздомо

• Кытай Эл Республикасы О
• Янцзы дарыясы
• Каскад ГЭС на ЯнцзыСтатус
• 04.07.2012 –жылы курулуп баштаган
• 1992-жылы ишке киргизилген
• 2003—2012 -жылы 98 млн 100 мин кВт/саат
• Шаркыратманын бийиктиги-80,6 м
• Плотинанын бийиктиги- 185 м
• Электр кубаттуулуг- 18 200 МВт
• Плотинанын узундугу-2309 м

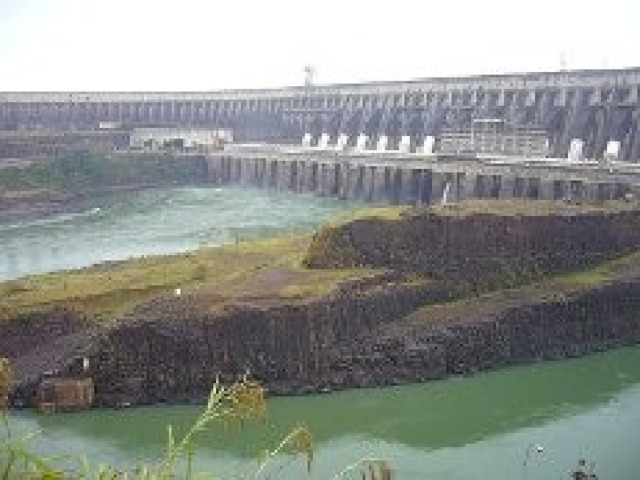

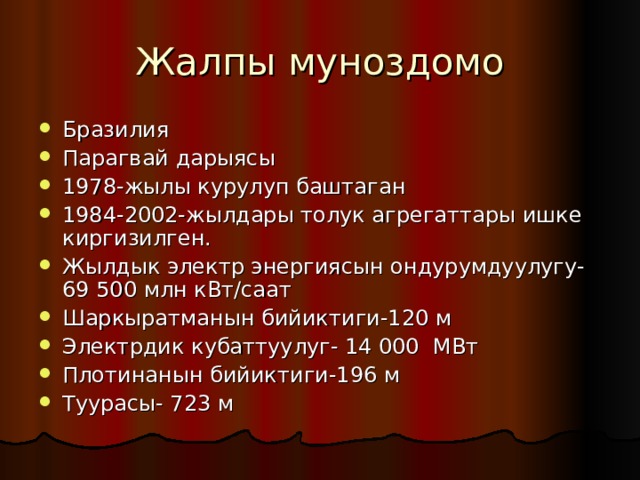

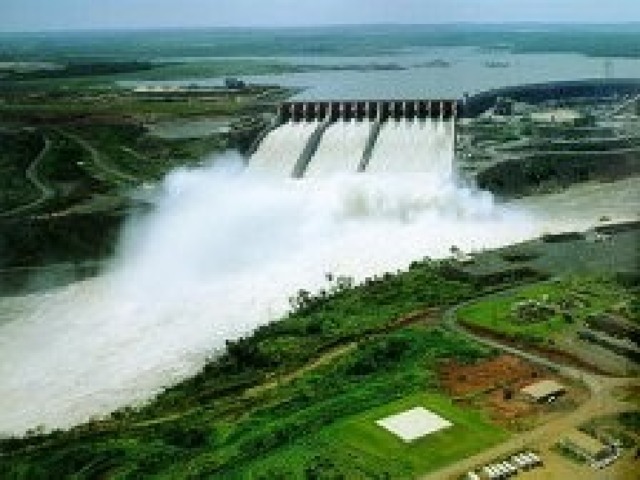

Жалпы муноздомо

• Бразилия
• Парагвай дарыясы
• 1978-жылы курулуп баштаган
• 1984-2002-жылдары толук агрегаттары ишке киргизилген.
• Жылдык электр энергиясын ондурумдуулугу-69 500 млн кВт/саат
• Шаркыратманын бийиктиги-120 м
• Электрдик кубаттуулуг- 14 000 МВт
• Плотинанын бийиктиги-196 м
• Туурасы- 723 м

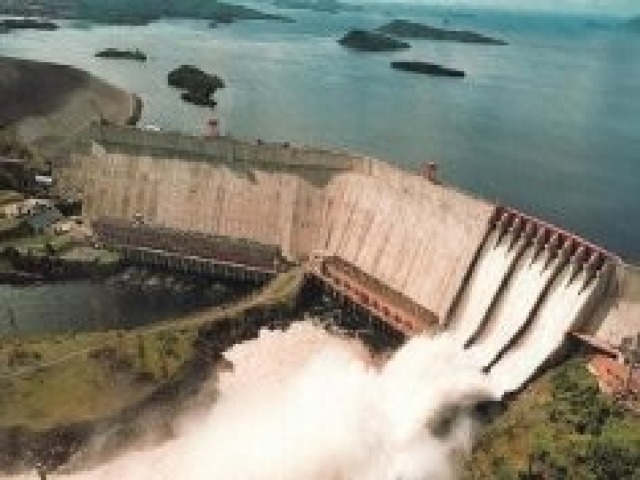

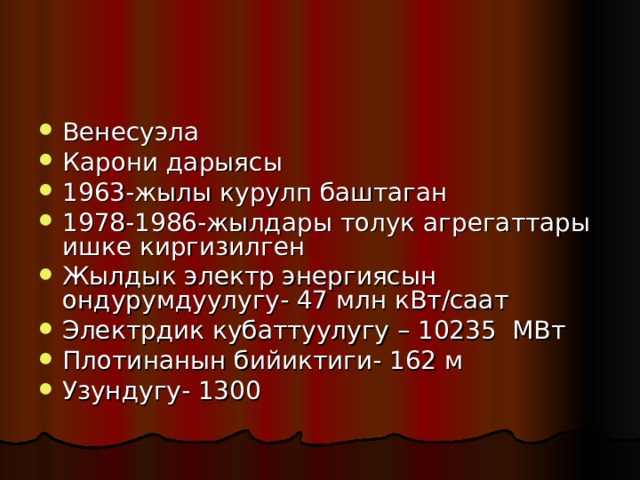

• Венесуэла
• Карони дарыясы
• 1963-жылы курулп баштаган
• 1978-1986-жылдары толук агрегаттары ишке киргизилген
• Жылдык электр энергиясын ондурумдуулугу- 47 млн кВт/саат
• Электрдик кубаттуулугу – 10235 МВт
• Плотинанын бийиктиги- 162 м
• Узундугу- 1300

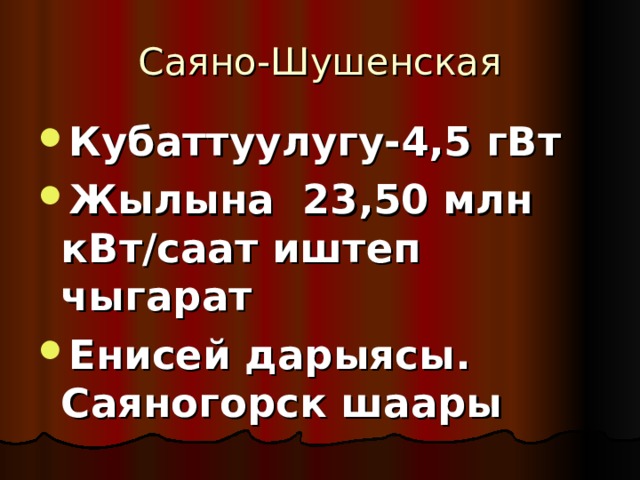

• Кубаттуулугу-4,5 гВт
• Жылына 23,50 млн кВт/саат иштеп чыгарат
• Енисей дарыясы. Саяногорск шаары

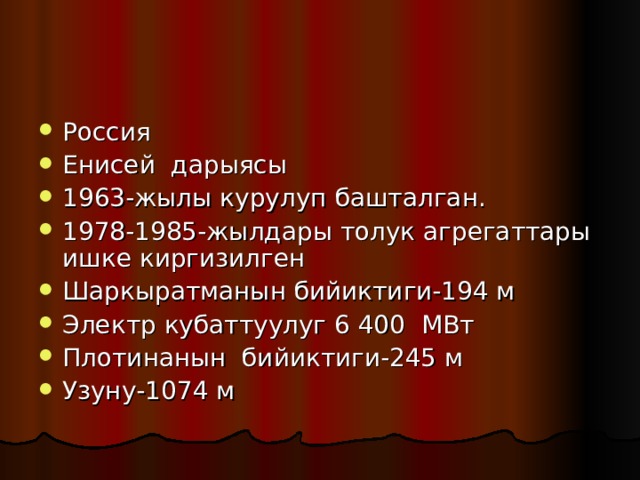

• Россия
• Енисей дарыясы
• 1963-жылы курулуп башталган.
• 1978-1985-жылдары толук агрегаттары ишке киргизилген
• Шаркыратманын бийиктиги-194 м
• Электр кубаттуулуг 6 400 МВт
• Плотинанын бийиктиги-245 м
• Узуну-1074 м
