Электрическое напряжение. Вольтметр

Теория:

Пробовали ли вы когда-нибудь надувать воздушные шарики на время? Один надувает быстро, а другой за это же время надувает гораздо меньше. Без сомнения, первый совершает большую работу, чем второй.

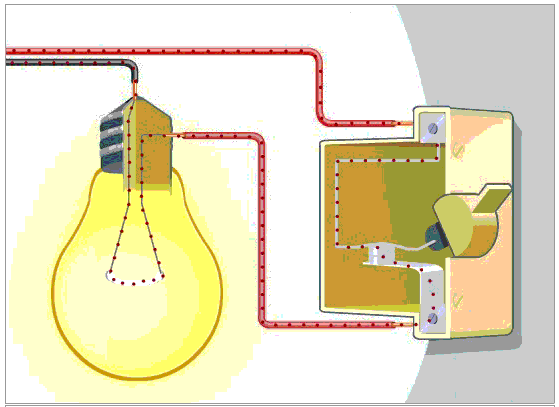

С источниками напряжения происходит точно так же. Чтобы обеспечить движение частиц в проводнике, надо совершить работу. И эту работу совершает источник. Работу источника характеризует напряжение. Чем оно больше, тем большую работу совершает источник, тем ярче будет гореть лампочка в цепи (при других одинаковых условиях).

Напряжение равно отношению работы электрического поля по перемещению заряда к величине перемещаемого заряда на участке цепи.

U=Aq, где U — напряжение, A — работа электрического поля, q — заряд.

Обрати внимание!

Единица измерения напряжения в системе СИ — [U] = 1 B (вольт).

1 вольт равен электрическому напряжению на участке цепи, где при протекании заряда, равного 1 Кл, совершается работа, равная 1 Дж: 1 В =1 Дж/1 Кл.

Все видели надпись на домашних бытовых приборах «220 В». Она означает, что на участке цепи совершается работа 220 Дж по перемещению заряда 1 Кл.

Кроме вольта, применяют дольные и кратные ему единицы — милливольт и киловольт.

1 мВ =0,001 В, 1 кВ =1000 В или 1 В =1000 мВ, 1 В =0,001 кВ.

Для измерения напряжения используют прибор, который называется вольтметр.

Обозначаются все вольтметры латинской буквой V, которая наносится на циферблат приборов и используется в схематическом изображении прибора.

В школьных условиях используются вольтметры, изображённые на рисунке:

Основными элементами вольтметра являются корпус, шкала, стрелка и клеммы. Клеммы обычно подписаны плюсом или минусом и для наглядности выделены разными цветами: красный — плюс, черный (синий) — минус. Сделано это с той целью, чтобы заведомо правильно подключать клеммы прибора к соответствующим проводам, подключённым к источнику.

Обрати внимание!

В отличие от амперметра, который включается в разрыв цепи последовательно, вольтметр включается в цепь параллельно.

Включая вольтметр в цепь постоянного тока, необходимо соблюдать полярность.

Сборку электрической цепи лучше начинать со всех элементов, кроме вольтметра, а его уже подключать в самом конце.

Вольтметры делятся на приборы постоянного тока и переменного тока.

Если прибор предназначен для цепей переменного тока, то на циферблате принято изображать волнистую линию. Если прибор предназначен для цепей постоянного тока, то линия будет прямой.

Можно обратить внимание на клеммы прибора. Если указана полярность («+» и «−»), то это прибор для измерения постоянного напряжения.

Иногда используют буквы AC/DC. В переводе с английского AC (alternating current) — переменный ток, а DC (direct current) — постоянный ток. В цепь переменного тока включается вольтметр для измерения переменного тока. Он полярности не имеет.

Обрати внимание!

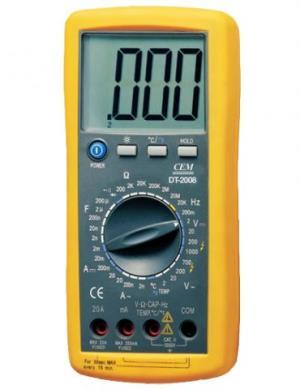

Для измерения напряжения можно использовать и мультиметр.

Перед измерением необходимо прочитать инструкцию, чтобы правильно подключить прибор.

Следует помнить, что высокое напряжение опасно.

Что будет с человеком, который окажется рядом с упавшим оголённым кабелем, находящимся под высоким напряжением?

Так как земля является проводником электрического тока, вокруг упавшего оголённого кабеля, находящегося под напряжением, может возникнуть опасное для человека шаговое напряжение.

При попадании под шаговое напряжение даже небольшого значения возникают непроизвольные судорожные сокращения мышц ног. Обычно человеку удаётся в такой ситуации своевременно выйти из опасной зоны.

Обрати внимание!

Однако нельзя выбегать оттуда огромными шагами, шаговое напряжение при этом только увеличится! Выходить надо обязательно быстро, но очень мелкими шагами или скачками на одной ноге!

Существует много знаков, предупреждающих о высоком напряжении. Вот некоторые из них.

Безопасным напряжением для человека считается напряжение 42 В в нормальных условиях и 12 В в условиях с повышенной опасностью (сырость, высокая температура, металлические полы и др.).

Источники:

Пёрышкин А.В. Физика, 8 класс// ДРОФА, 2013.

http://class-fizika.narod.ru/8_29.htm http://interneturok.ru/ru/school/physics/8-klass/belektricheskie-yavleniyab/elektricheskoe-napryazhenie

http://kamenskih2.narod.ru/untitled74.htm
