ТЕМА: «ЭЛЕКТРИФИЦИРОВАННЫЕ ИНСТРУМЕНТЫ ДЛЯ ОБРАБОТКИ ДРЕВЕСИНЫ».(5/23)

Дата:

Цель урока: Ознакомить учащихся с электрифицированным инструментом для обработки древесины, воспитать аккуратность. развить мышление

Методы проведения занятия: рассказ, беседа, самостоятельная работа учащихся.

Объект труда: Электрифицированные инструменты для обработки древесины.

Материально-техническое оснащение:

1) оборудование учебных мастерских, инструменты и приспособления;

2) таблицы, инструкционные карты по устройству электрифицированного инструмента для обработки древесины.

Основные методы механической обработки древесины резанием

Обработка древесины резанием на производстве механизирова­на. Различают механическую обработку древесины со снятием стружки и без снятия стружки. К первому виду относятся пиление, точение, строгание, фрезерование, сверление, долбление и шлифо­вание. Без снятия стружки древесину режут ножницами и высека­ют в штампах.

Механическое пиление — наиболее распространенный метод резания древесины . Осуществляют пиление с помощью лесопильных рам, ленточных, кругопильных и цилиндропильных станков. Лесопильные рамы (пилорамы) и ленточнопильные станки применяют для распиливания бревен на доски и бруски. С помощью круглопильных станков проводят поперечный и про­дольный раскрой пиломатериалов. Цилиндрическими пилами на цилиндропильных станках выпиливают клепку для производства бочек.

Механическое точение — также распространенный метод об­работки древесины. Детали обрабатывают на токарных станках.

Ранее вы познакомились с точением деталей, имеющих цилиндри­ческие, конические и фасонные наружные и внутренние поверхно­сти. Режущий инструмент вы держали в руках и движение подачи осуществляли вручную, что не позволяло выполнять работу с большой точностью и требовало значительных усилий..

Строгание и фрезерование древесины — это механическое резание ее вращающимися многорезцовыми инструментами — фрезами, ножевыми валами, горизонтально движущимися ножами . Они снимают слой древесины в виде стружки. Строгание и фрезерование бывает продольным (вдоль древесных волокон) и поперечным (поперек волокон). Осуществляют фрезерование на фрезерных, шипорезных и копировальных станках, получают пазы, шипы, гнезда, проушины, а также детали со сложными криволинейными поверхностями. Строгают древесину на строгальных станках, получают ровную гладкую поверхность на заготовках, а также строганый шпон.

Механическое сверление выполняют на сверлильных и комбини­рованных (сверлильно-фрезерных) станках. С помощью этого метода в деталях получают сквозные и глухие отверстия, вырезают сучки.

Механическое долбление проводят на цепно-долбежных станках для получения прямых пазов, продолговатых отверстий и гнезд. Долбление выполняют резцами долбежной цепи.

Механическое шлифование проводят на шлифоваль­ных станках. Режущим инструментом является шлифовальная лента. Она движется поступательно и снимает неровности на заготовке, которую прижимают к столу и упору. С помощью шлифовальных станков деталям и изделиям очень быстро придают гладкую поверхность.

Все рассмотренные методы механической обработки древесины резанием, несмотря на значительные различия в конструкции режущих инструментов, в характере их движений, в устройстве станков, имеют и существенное сходство. Оно заключается в том, что обработка заготовки осуществляется за счет снятия стружки режущими инструментами, рабочие части которых имеют форму клина. Кроме того, все станки представляют собой технологические машины.

Механическую обработку древесины без снятия стружки проводят с помощью ножниц с плоскими или дисковыми ножами, а также в штампах, состоящих из подвижного пуансона и неподвижной матрицы. Ножницами разрезают листы шпона и фанеры, а в штампах высекают на них бракованные места.

Для облегчения работы и повышения производительности труда при обработке древесины используют электрифицированные инструменты, у которых главное движение (обеспечивающее процесс резания) осуществляется от электродвигателя, а движение подачи (подачи резца) — вручную. Работа электрифицированны­ми инструментами позволяет сократить время обработки в 5...10 раз по сравнению с работой ручными инструментами.

Ручная дисковая электрическая пила

Для поперечного и продольного раскроя заготовок, зарезания шипов и проушин и других видов пиления используют ручные дисковые электропилы. Режущим инструментом ручной электропилы является пильный диск 2, который получает вращение от коллекторного электродвигателя 5 через цилиндрическую передачу 9, 10 и шпиндель 11. Пильный диск закрыт кожухом 1. К корпусу электродвигателя крепятся две рукоятки 4, 7. Внутри рукоятки установлен выключатель 3. Рукоятка закреплена на опорной плите. Во время работы плита скользит по поверхности заготовки. Пилу перемещают равномерно, без рывков и перекосов. В случае "заедания" пильного диска инструмент сначала подают немного на себя, а затем продолжают пиление. Угол наклона пропила можно изменить за счет поворота опорной плиты с помощью поворотного устройства.

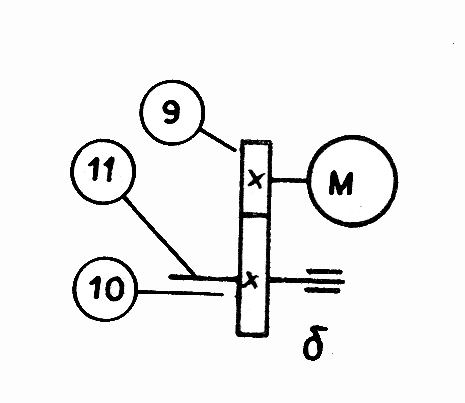

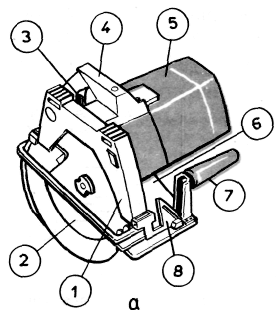

а — общее устройство; б — кинематическая схе­ма: 1 — кожух; 2 — пильный диск; 3 — выклю­чатель; 4, 7—рукоятки; 5—электродвигатель; 6 — опорная плита; 8 — поворотное устройство; 9, 10 — зубчатые колеса; 11 — шпиндель

Ручной электрический рубанок:

Ручные электрические рубанки предназначены для строгания древесины вдоль волокон. Режущим инструментом являются плоские резцы (ножи) 9, закрепленные на ножевом валу 11 винтами. Вал помещен в кожух и получает вращение от коллекторного электродвигателя через клиноременную передачу 12, закрытую кожухом 8. В рукоятке 5 для правой руки установлен выключатель.

В  о время работы плита 1 скользит по обрабатываемой поверхности заготовки, а пли­та 7 — по обработанной поверхности заготовки. При этом усилия рук распределяются так же, как и при строгании, обычным ручным рубанком. Перемещать рубанок надо плавно, строго вдоль волокон и по прямой линии. Необходимо, чтобы стружки не попадали под опорные плиты. Глубину строгания регулируют перемещением плиты с помощью кольца 2. Перед строганием необходимо очистить поверхность заготовки, удалить гвозди и шурупы.

Рис. б

 Рис а

Рис. в

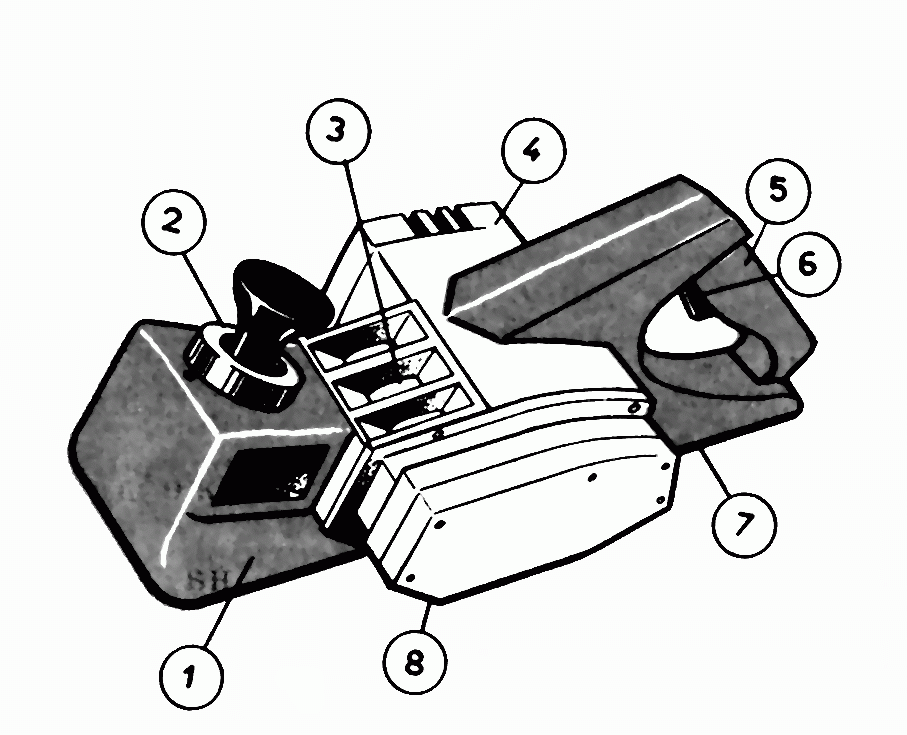

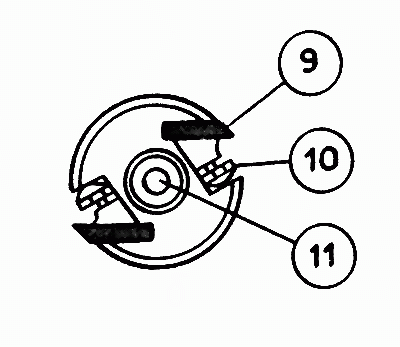

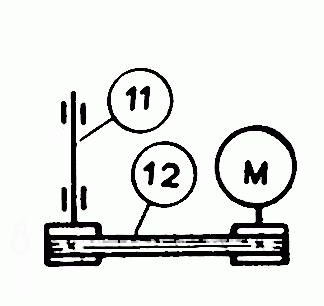

а — общее устройство; б — схема установки ножей; в — кинематическая схема: 1 — подвижная плита; 2 — кольцо; 3 — кожух ножевого вала; 4 — электродви­гатель; 5 — рукоятка; 6 — выключатель; 7— неподвижная плита; 8 — кожух клиноременной передачи; 9 — нож; 10 — стопорный винт; 11 — ножевой вал; 12 — клиноременная передача

Электродрель

Для механизированного сверления древесины применяют электродрели различных конструкций . Режущим инструментом электродрели является сверло 6. Оно получает вращение от коллекторного. электродвигателя через двухступенчатую прямозубую цилиндрическую передачу 7, 8, 10, 11, шпиндель 4 и сверлильный патрон 5. В рукоятке 1 установлен выключатель 2.

Во время работы электродрель держат правой рукой за рукоятку, а левой за корпус 3. Включают электродвигатель только после подведения сверла к намеченной точке. После врезания сверла в древесину нажим на дрель ослабляют. Подавать инструмент надо плавно, без перекоса сверла. В случае заклинива­ния сверла электродвигатель немедленно выключают.

Рис. а

Рис. б

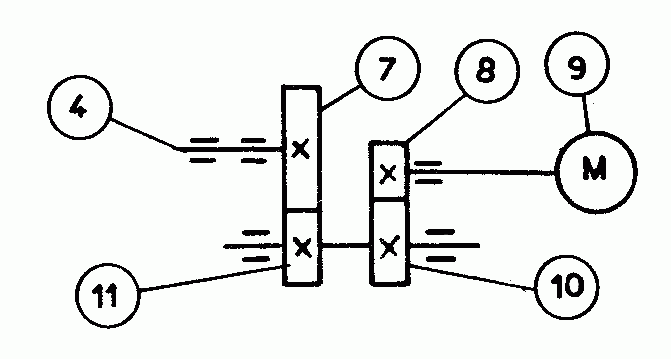

а — общее устройство; б — кинематическая схема: 1 — рукоятка; 2 — выключа­тель; 3 — корпус; 4 — шпиндель; 5 — сверлильный патрон; 6 — сверло; 7, 8, 10, 11 —зубчатые колеса; 9 — электродвигатель

Электрифицированные инструменты применяются также для долбления, фрезерования, шлифования древесины.

Все электрифицированные инструменты, несмотря на кон­структивные различия, имеют и существенное сходство: рабочие части их имеют форму клина, в каждом из них можно выделить три основные части — двигатель, рабочий орган (шпиндели) и переда­точный механизм (зубчатые передачи у электропилы и электродрели и клиноременная передача у электрорубанка). Наличие трех основных частей свидетельствует о существенном сходстве электрифицированных инструментов и технологических машин.

1. Работать только исправным инструментом.

2. Включать инструмент в сеть и начинать работу только с разрешения учителя.

3. Следить, чтобы токоведущий провод не перекручивался и не попадал под режущие инструменты.

4. Прочно и надежно закреплять заготовку на верстаке.

5. Начинать работу только после того, как электродвигатель наберет полные обороты.

6. Периодически отключать инструмент от сети и делать кратковременные перерывы во избежание перегрева элект­родвигателя.

7. По окончании работы инструмент отключить от сети и очистить от стружек.

Дополнительная информация

1. Обработка древесины резанием связана с большим количеством отходов, поэтому ученые, инженерно-технические работники и рабочие ищут все более эффективные способы использования отходов древесины.

2. Из отходов пиломатериалов изготовляют мелкие изделия, тарную дощечку, штукатурную и кровельную дранку, игрушки и т. п. Стружки и опилки идут на изготовление различных строительных материалов – опилко-

бетона, древесностружечных плит и пр. Кроме того, они использу­ются и как сырье для химической промышленности. Измельченные древесные отходы смешивают со связующими веществами и прессуют из них готовые изделия – футляры, строительные элементы, детали мебели и т. п. Отходы древесины используются также для получения древесной муки, которая находит широкое применение в парфюмерии, при получении стекла, пластмасс, в металлургии и т. п.

Техника безопасности при работе электрифицированным инструментом для обработки древесины.

Следите за тем, чтобы сетевой шнур не находился рядом с движущимися деталями инструмента.

Перед тем, как положить инструмент выключите, двигатель и убедитесь в том, что все движущиеся детали полностью остановились.

Используйте полностью раскрученные и безопасные удлинительные шнуры на 16 А.

В случае любой электрической или механической неисправности немедленно выключите инструмент и выньте вилку из розетки.

При повреждении или разрезании провода во время работы не прикасайтесь к проводу, и немедленно разъедините штепсельный разъём.

Никогда не используйте инструмент, если провод повреждён; необходимо, чтобы квалифицированный специалист заменил провод.

Обязательно убедитесь, что напряжение питания соответствует напряжению, указанному на фирменном штемпеле инструмента (инструменты, рассчитанные на напряжение 230 В или 240 В, можно подключать к питанию 220 В)

Не следует прикасаться к движущимся деталям.

Необходимо носить защитные очки, плотно прилегающую одежду и защиту для волос (для длинных волос).

Обязательно надевать пылезащитную маску при работе с материалами, образующими при работе вредную для вашего здоровья пыль.

Нужно всегда направлять электрический шнур к задней части инструмента, исключая его захват инструментом.

Перед регулировкой или сменой принадлежностей обязательно выньте вилку из сетевой розетки.

Вопросы для закрепления пройденного материала:

1. Почему работа электрифицированными режущими ин­струментами (пилой, рубанком, дрелью и др.) во много раз сокращает время обработки заготовок по сравнению с работой ручными инструментами?

2. Почему при работе ручным электрическим рубанком следует избегать попадания стружки под опорные плиты рубанка?

3. Являются ли технологическими машинами ручная диско­вая электрическая пила, ручной электрический рубанок, электродрель­?

4. Что может произойти, если токоведущий провод ручного электрического инструмента попадет под режущий (рабочий) орган?

5. В чем сходство и различие механического пиления рамными и ленточными пилами?

6. Почему рамные и ленточные пилы получили такое название?

7. Дисковые пилы для механического пиления древесины имеют острые разведенные зубья. Но иногда применяют дисковые пилы с утолщенной наружной частью диска. При распиливании материалов такой пилой поверхность получается более шероховатой. Как вы думаете, зачем нужны пиломатериалы с шероховатой поверхностью?

8. Зубья дисковых пил для продольного и попе­речного пиления различают по профилю. Применя­ются также пилы с зубьями, на которые напаяны пластинки из твердых сплавов. Как вы думаете, для раскроя каких материалов они предназначены? Перечислите такие материалы.

9. Полотно дисковой пилы куют (проковывают) по централь­ной части, чтобы был прогиб, наличие которого измеряют проверочной линейкой. Как вы думаете, зачем нужна эта операция, если учесть, что в процессе пиления древесины зубья пилы сильно нагреваются?

10. При механическом строгании древесины, если заготовка короче 400 мм, используют толкатель. Объясните его назначение.

11. Выдача задания на дом: изучить изложенный материал.
