Электроемкость. Конденсаторы.

Электроемкость. Конденсаторы.

10 класс

Учитель: Курочкина Н.А.

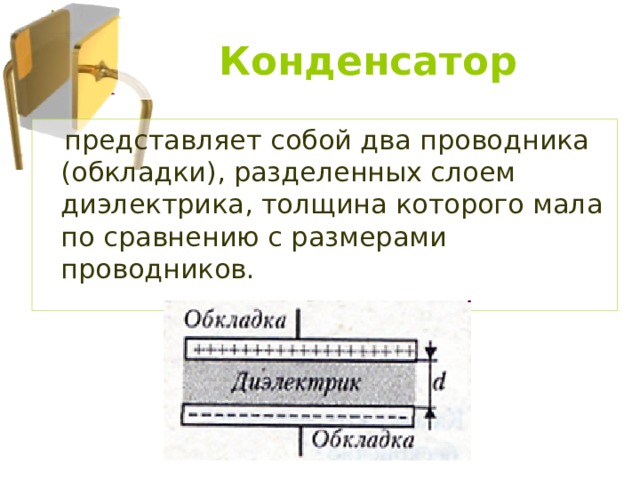

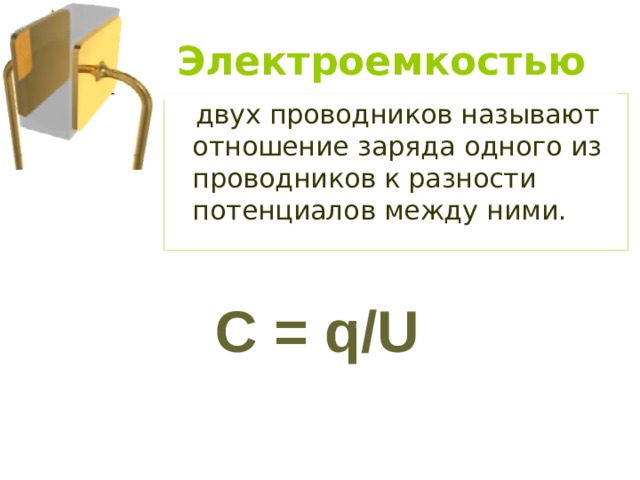

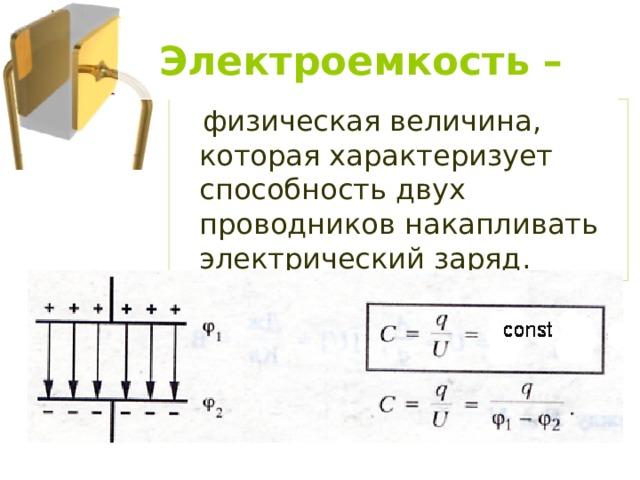

С = q / U

[ С ] = 1Ф (фарад)

!

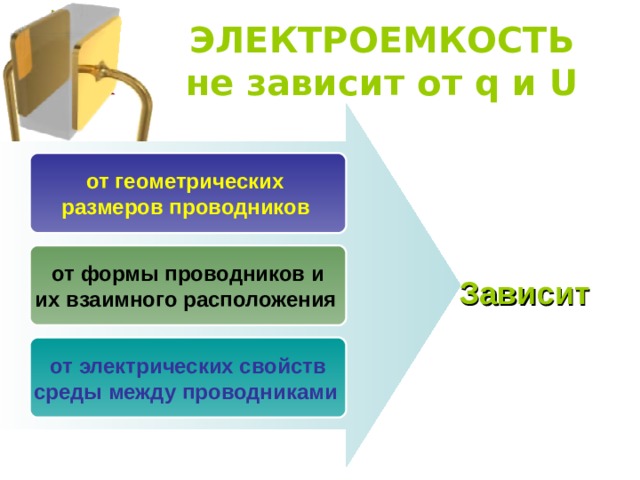

ЭЛЕКТРОЕМКОСТЬ не зависит от q и U

от геометрических

размеров проводников

Зависит

от формы проводников и

их взаимного расположения

от электрических свойств

среды между проводниками

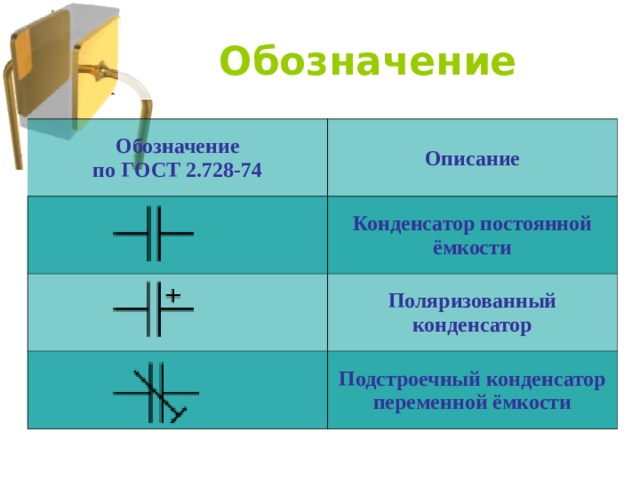

Обозначение по ГОСТ 2.728-74

Описание

Конденсатор постоянной ёмкости

Поляризованный конденсатор

Подстроечный конденсатор переменной ёмкости

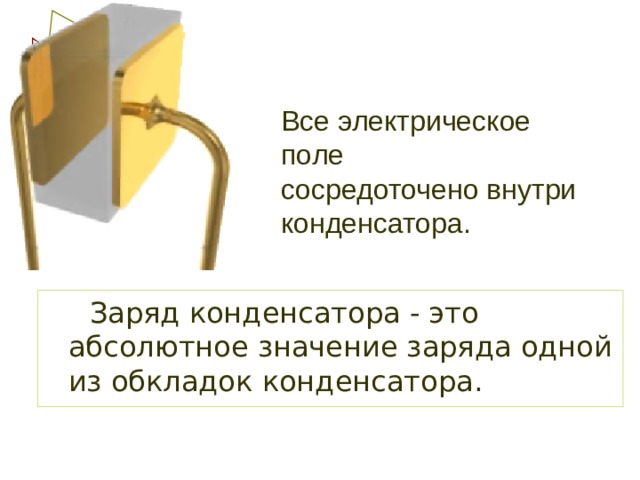

Все электрическое поле

сосредоточено внутри

конденсатора.

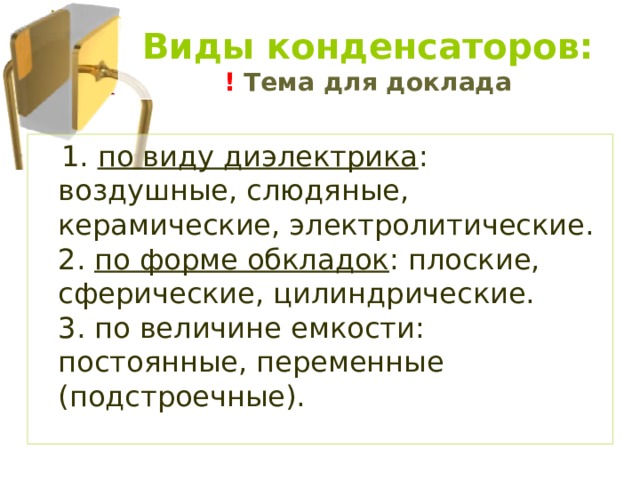

Виды конденсаторов: ! Тема для доклада

1. по виду диэлектрика : воздушные, слюдяные, керамические, электролитические. 2. по форме обкладок : плоские, сферические, цилиндрические. 3. по величине емкости: постоянные, переменные (подстроечные).

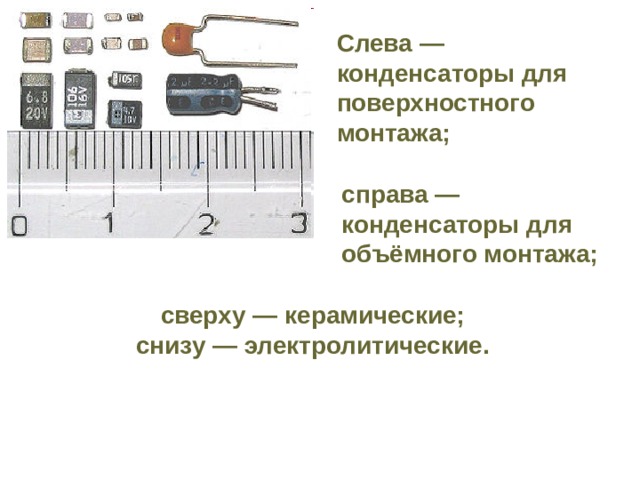

Слева — конденсаторы для поверхностного монтажа;

справа — конденсаторы для объёмного монтажа;

сверху — керамические;

снизу — электролитические.

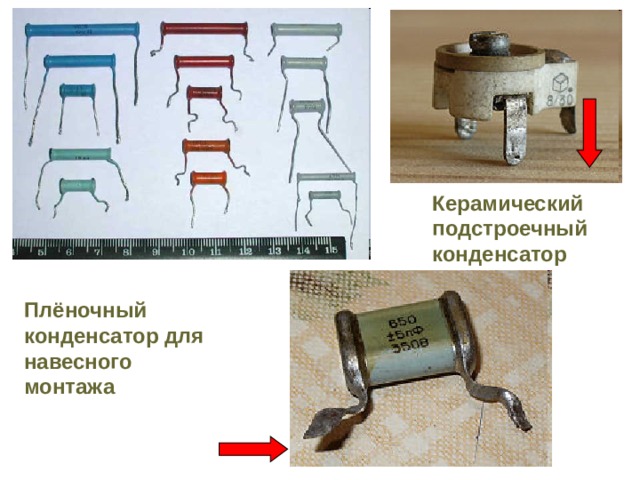

Керамический подстроечный конденсатор

Плёночный конденсатор для навесного монтажа

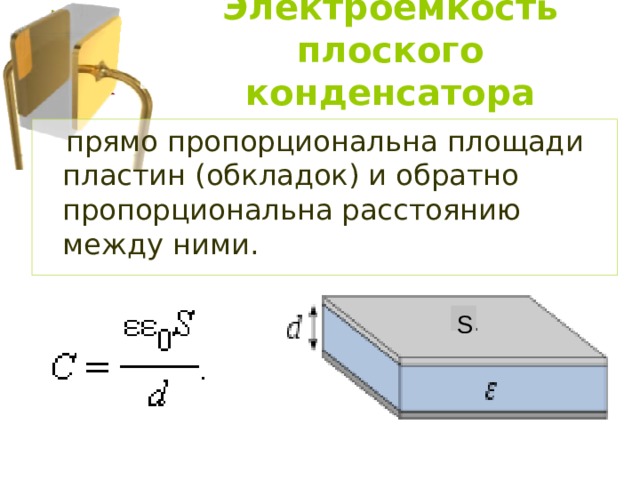

Электроемкость плоского конденсатора

S

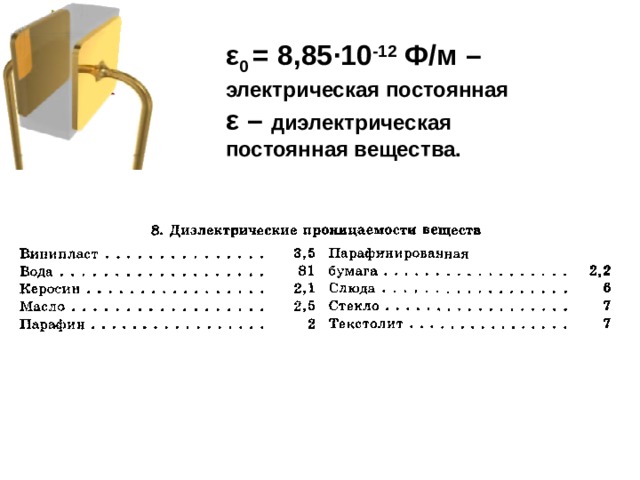

ε 0 = 8,85 · 10 -12 Ф/м –

электрическая постоянная

ε – диэлектрическая

постоянная вещества.

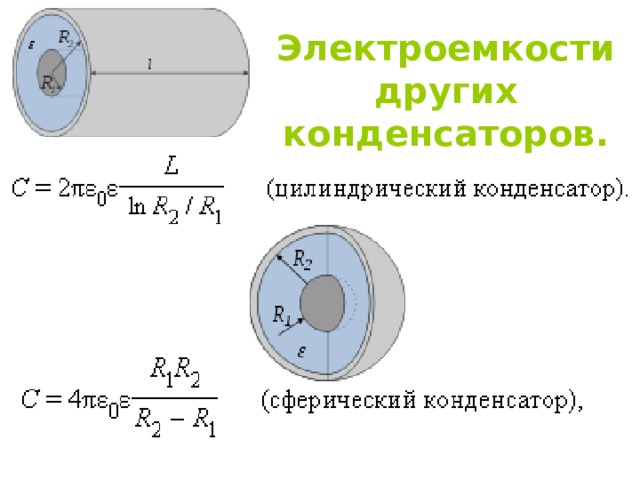

Электроемкости других конденсаторов.

Параллельное соединение конденсаторов.

C = C 1  + C 2

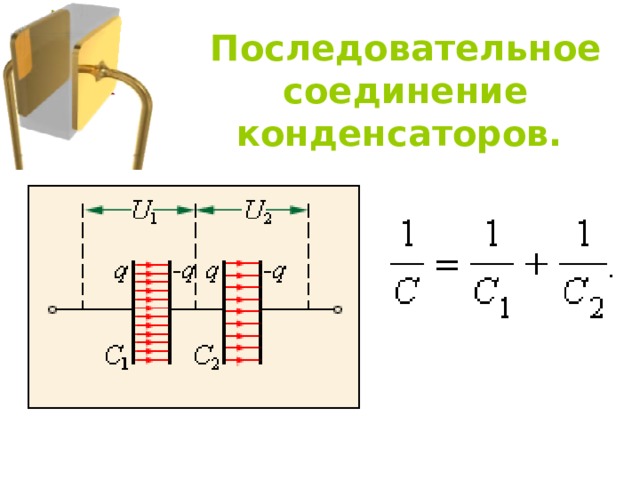

Последовательное соединение конденсаторов.

Примерные схемы соединения конденсаторов.

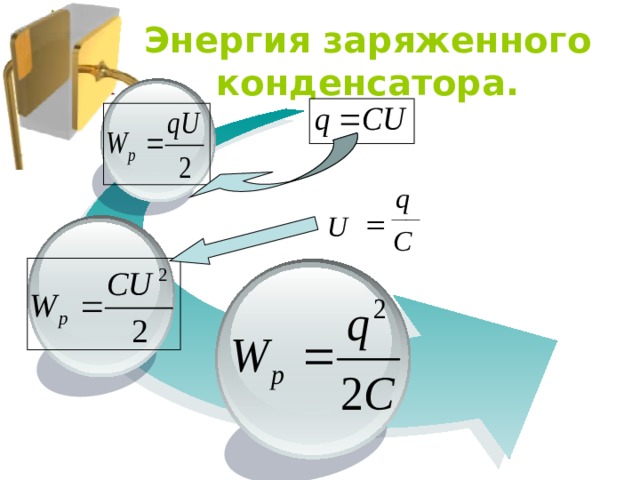

Энергия заряженного конденсатора.

q



U

C

§§ 99 – 100,

с.284 Применение конденсаторов

! Тема для доклада

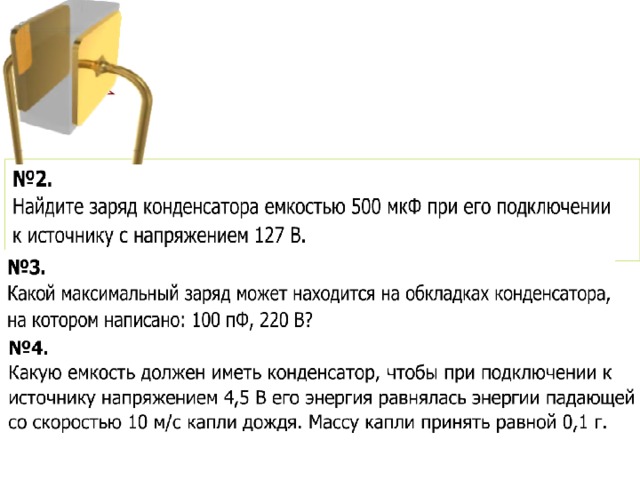

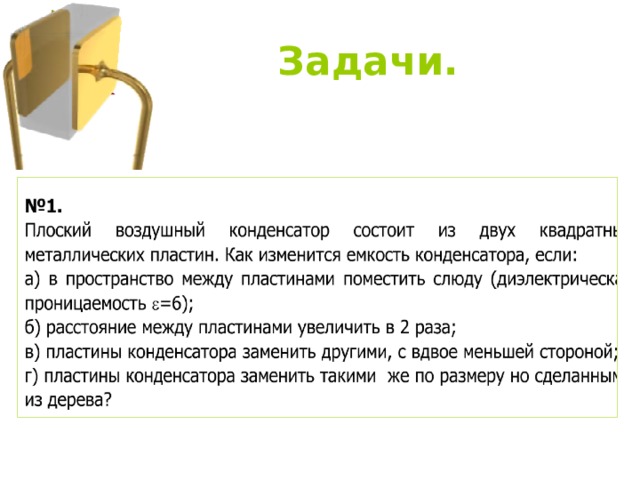

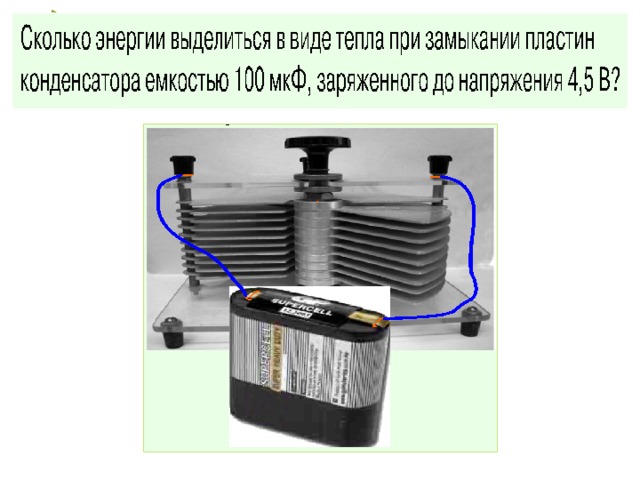

Упр.18(1,3)
