ЭЛЕКТРОЭНЕРГЕТИКА. Виртуальная экскурсия на ТЭЦ – 2, города Тюмени

ЭЛЕКТРОЭНЕРГЕТИКА

Виртуальная экскурсия на ТЭЦ – 2, города Тюмени

Составители:

Н.Н. Бабкина, учитель географии

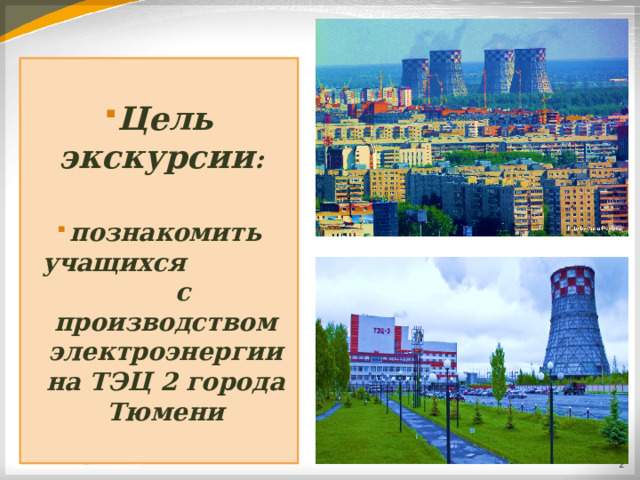

• Цель экскурсии :

• познакомить учащихся с производством электроэнергии на ТЭЦ 2 города Тюмени

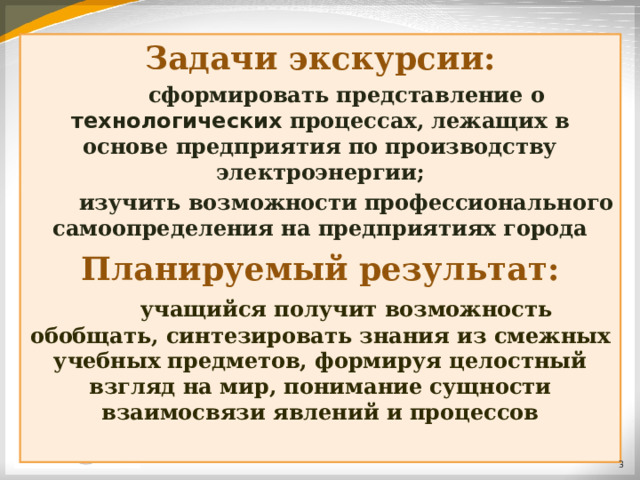

Задачи экскурсии:

сформировать представление о технологических процессах, лежащих в основе предприятия по производству электроэнергии;

изучить возможности профессионального самоопределения на предприятиях города

Планируемый результат:

учащийся получит возможность обобщать, синтезировать знания из смежных учебных предметов, формируя целостный взгляд на мир, понимание сущности взаимосвязи явлений и процессов

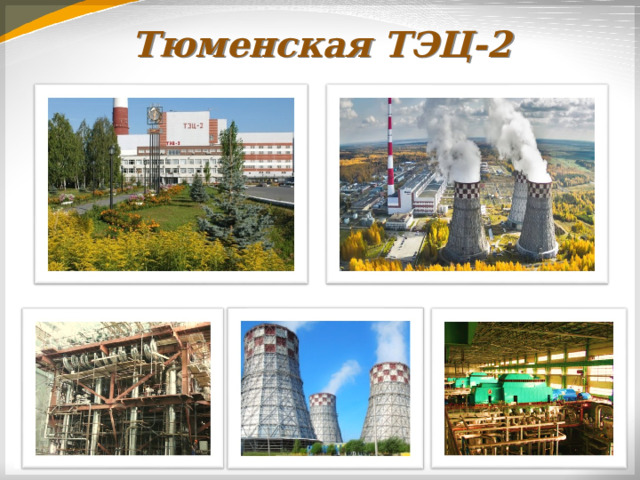

Тюменская ТЭЦ-2

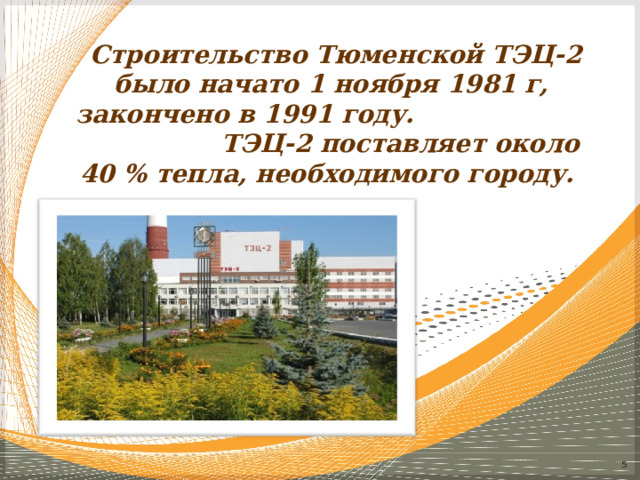

Строительство Тюменской ТЭЦ-2 было начато 1 ноября 1981 г, закончено в 1991 году. ТЭЦ-2 поставляет около 40 % тепла, необходимого городу.

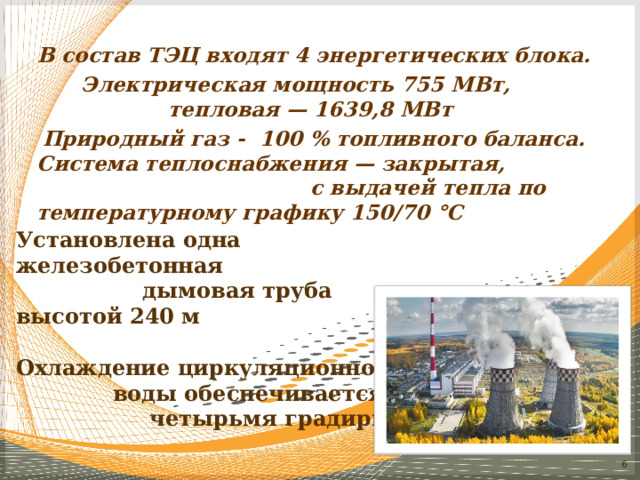

В состав ТЭЦ входят 4 энергетических блока.

Электрическая мощность 755 МВт, тепловая — 1639,8 МВт

Природный газ - 100 % топливного баланса. Система теплоснабжения — закрытая, с выдачей тепла по температурному графику 150/70 °C

Установлена одна железобетонная дымовая труба высотой 240 м Охлаждение циркуляционной воды обеспечивается четырьмя градирнями

2

1

?

3

4

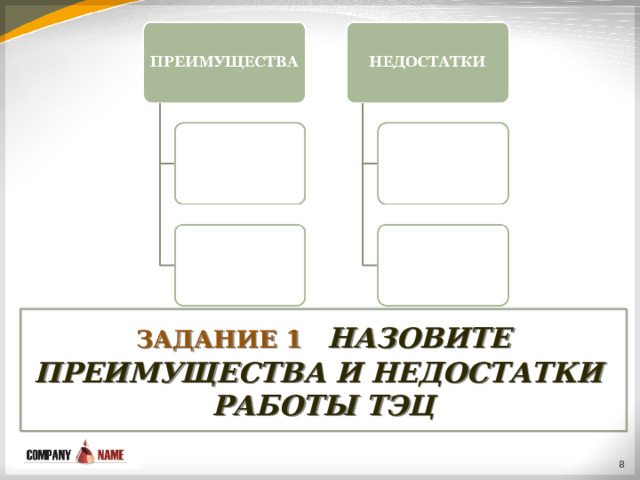

ЗАДАНИЕ 1 НАЗОВИТЕ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ РАБОТЫ ТЭЦ

?

тепло

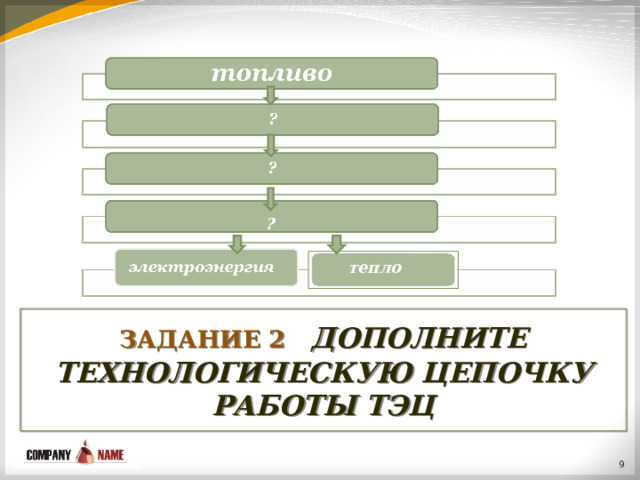

ЗАДАНИЕ 2 ДОПОЛНИТЕ ТЕХНОЛОГИЧЕСКУЮ ЦЕПОЧКУ РАБОТЫ ТЭЦ

вода

тепло

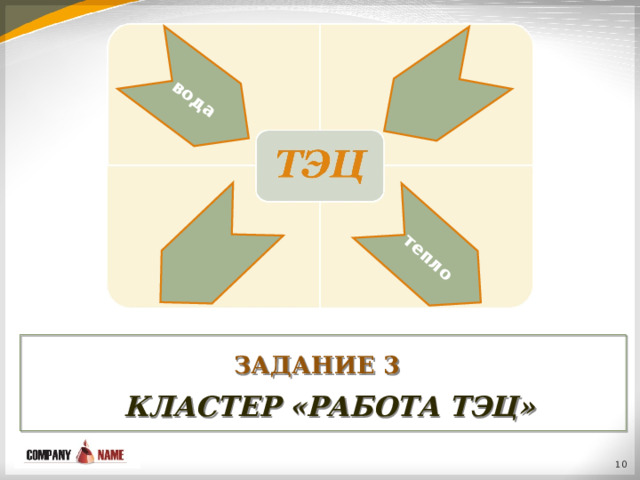

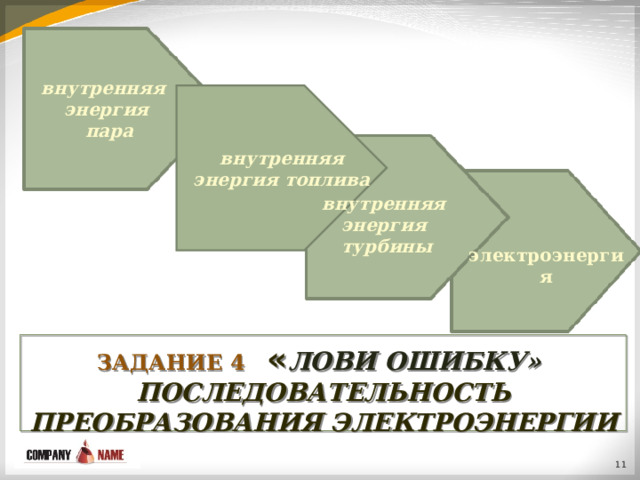

ЗАДАНИЕ 3 КЛАСТЕР «РАБОТА ТЭЦ»

внутренняя

энергия

пара

внутренняя энергия топлива

внутренняя

энергия

турбины

электроэнергия

ЗАДАНИЕ 4 « ЛОВИ ОШИБКУ» ПОСЛЕДОВАТЕЛЬНОСТЬ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРОЭНЕРГИИ

ПРЕДПОЛАГАЕМЫЕ

ОТВЕТЫ

1

2

3

4

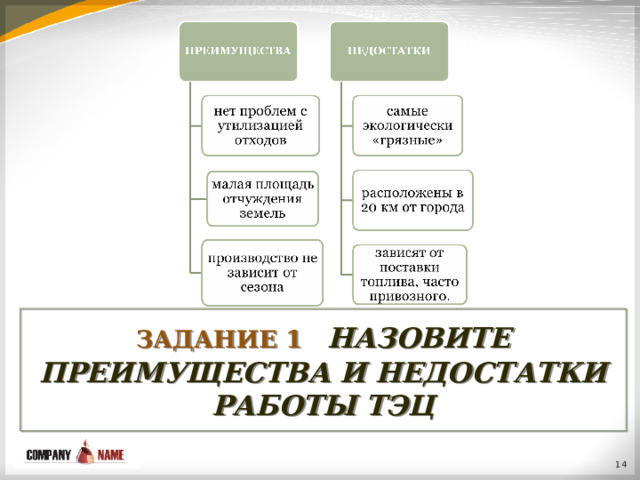

ЗАДАНИЕ 1 НАЗОВИТЕ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ РАБОТЫ ТЭЦ

генератор

тепло

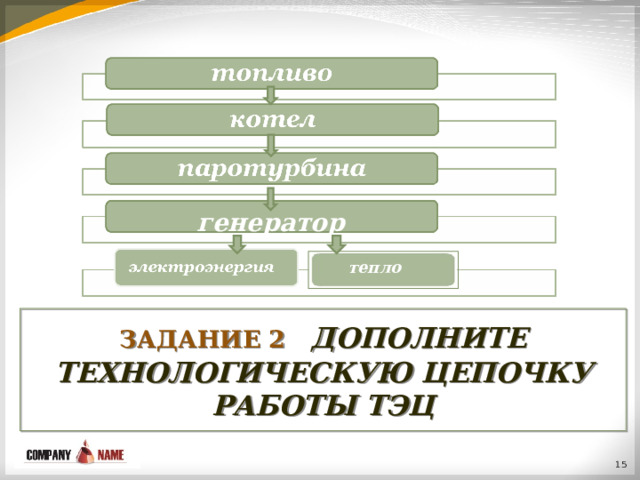

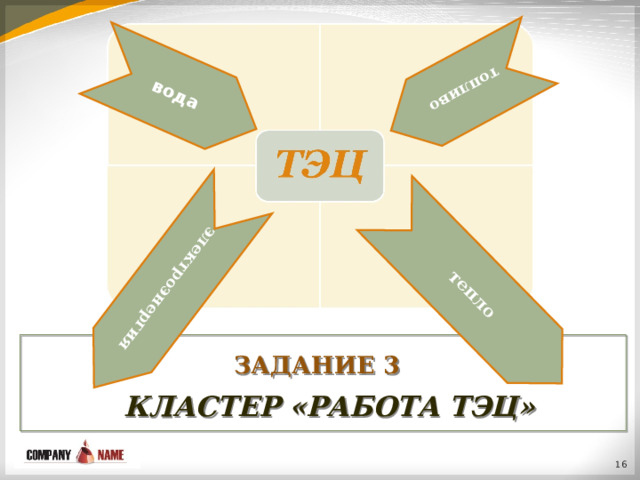

ЗАДАНИЕ 2 ДОПОЛНИТЕ ТЕХНОЛОГИЧЕСКУЮ ЦЕПОЧКУ РАБОТЫ ТЭЦ

вода

топливо

тепло

электроэнергия

ЗАДАНИЕ 3 КЛАСТЕР «РАБОТА ТЭЦ»

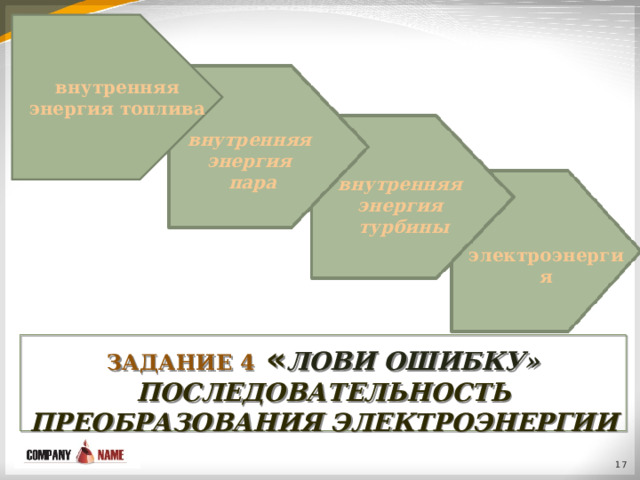

внутренняя энергия топлива

внутренняя

энергия

пара

внутренняя

энергия

турбины

электроэнергия

ЗАДАНИЕ 4 « ЛОВИ ОШИБКУ» ПОСЛЕДОВАТЕЛЬНОСТЬ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРОЭНЕРГИИ

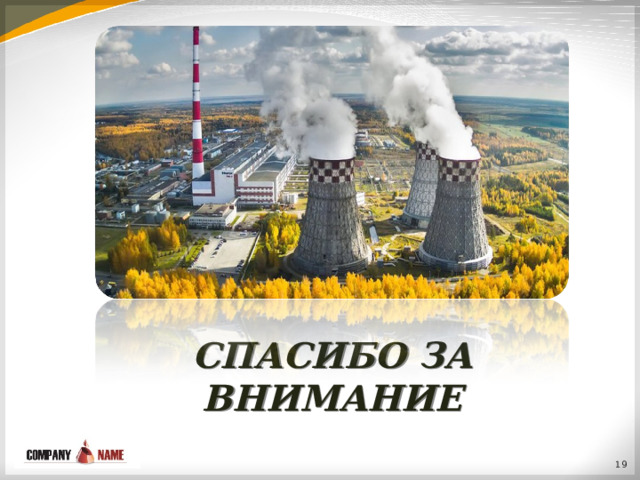

СПАСИБО ЗА ВНИМАНИЕ
