Электроконтактные манометры

Изучить и законспектировать лекцию.

Ответить на контрольные вопросы.

Фотографию конспекта и ответы прислать по электронной почте.

Электроконтактные манометры

I.Принцип действия ЭКМ
Используются для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа. Обеспечивают дискретное управление электрическими цепями вспомогательных и регулирующих устройств

1. Электроконтактный манометр состоит из манометра 1 и электроконтактной приставки 2 (группы).

2. Электроконтактная приставка в сигнализирующих манометрах выполняется как механическая (группа со скользящими контактами), или с магнитным поджатием контактов.

3. Электроконтактный манометр управляет внешними электрическими цепями путем включения и выключения контактов в схеме сигнализации при достижении давления установленных уставками.

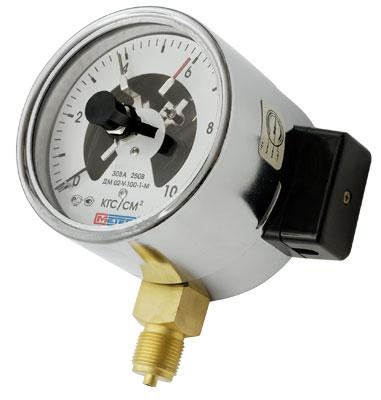

• Манометр с электроконтактами МЕТЕР ДМ 02-V-100 предназначен для измерения давления и для коммутации внешних электрических цепей.

• Номинальный диаметр корпуса (НД): 100 мм

• Класс точности:     1,5

• Диапазоны измерений: от -0,1…0... до 100 Мпа; от -1…0... до 1000 кгс/см2

• Точки срабатывания контактов настраиваются вручную (специальным ключом) на всем диапазоне измерения манометра. Максимальная нагрузка 30ВА, напряжение до 250В, максимальный ток коммутации 1А (длительной нагрузки до 0,6А).

II.Приборы типа МП4-III

Используют для измерения давления неагрессивных жидких и газообразных сред и сигнализации при его отклонении от заданного интервала.

П
рибор состоит из четырех основных узлов:

• узла измерения величины давления,

• трибкосекторного механизма,

• контактного устройства,

• сигнального блока.

1. Перемещение свободного конца манометрической пружины 1 через тягу 9, сектор 10 и трибку 2 преобразуется в поворот показывающей стрелки 6 относительно шкалы 4.

2. Вместе с показывающей стрелкой поворачивается ведущий поводок 7, который перемещает подвижные контактные поводки 5.

3. Сигнальный блок питается от сети переменного тока через однополупериодный выпрямитель Д1 и стабилизатор Д2.

4. Нагрузкой предельных контактов 3 и 8 являются электромагнитные реле Р1 и Р2, служащие для коммутации внешних цепей.

5. При выходе величины измеряемого параметра за пределы замыкаются контакты поводкового устройства, нормально разомкнутые контактные реле Р1 и Р2 замыкают цепь выдачи сигнала «Минимум» или «Максимум».

Контрольные вопросы:

1. Каков принцип действия ЭКМ?

2. Какова конструкция ЭКМ?

3. Назначение ЭКМ

4. Назначение приборов типа МП4-III

5. Из каких основных узлов состоит прибор МП4-III?
