«Электромагнитные волны»

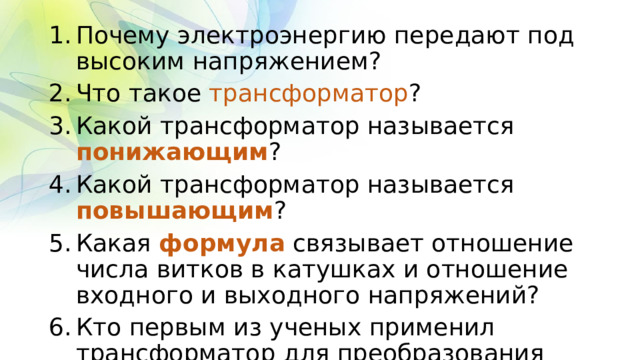

- Почему электроэнергию передают под высоким напряжением?
- Что такое трансформатор ?
- Какой трансформатор называется понижающим ?
- Какой трансформатор называется повышающим ?
- Какая формула связывает отношение числа витков в катушках и отношение входного и выходного напряжений?
- Кто первым из ученых применил трансформатор для преобразования напряжения?
Электромагнитные волны
МБОУ Богородицкая СШ
Учитель физики Шанова В Н
Электрическое поле – это …
Электрическое поле – это особая форма материи, существующая вокруг электрически заряженных тел.
Магнитное поле – это …
Магнитное поле – особая форма материи, существующая вокруг движущихся электрических зарядов, проводников с током, полюсов магнита.
Явление электромагнитной индукции заключается в …
… в возникновении индукционного тока в замкнутом контуре при изменении числа магнитных линий, пронизывающих этот контур
Майкл Фарадей (1791 - 1867) Англия
Джеймс Максвелл (1831 - 1879) Англия

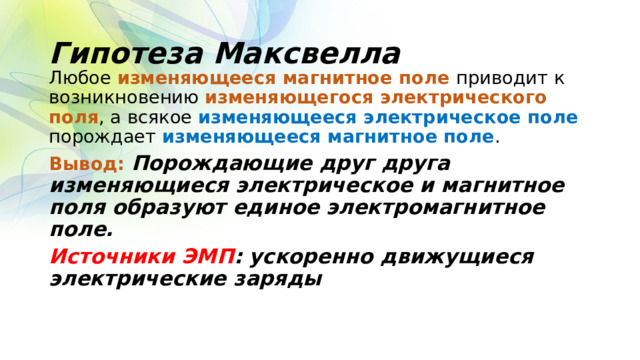

Гипотеза Максвелла
Любое изменяющееся магнитное поле приводит к возникновению изменяющегося электрического поля , а всякое изменяющееся электрическое поле порождает изменяющееся магнитное поле .
Вывод: Порождающие друг друга изменяющиеся электрическое и магнитное поля образуют единое электромагнитное поле.
Источники ЭМП : ускоренно движущиеся электрические заряды

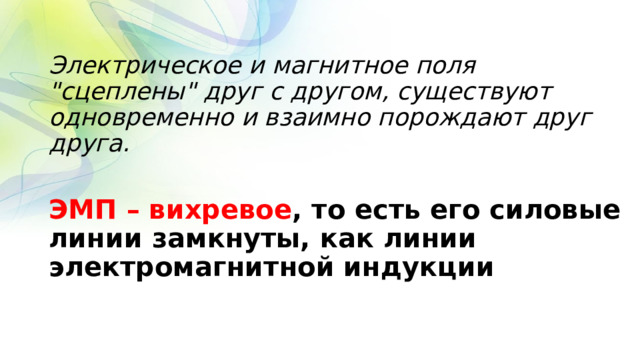

Электрическое и магнитное поля "сцеплены" друг с другом, существуют одновременно и взаимно порождают друг друга.
ЭМП – вихревое , то есть его силовые линии замкнуты, как линии электромагнитной индукции

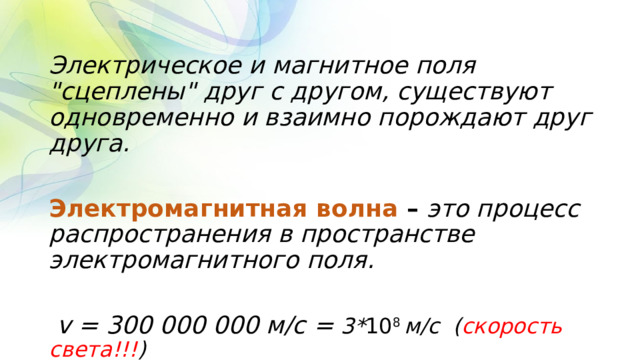

Электрическое и магнитное поля "сцеплены" друг с другом, существуют одновременно и взаимно порождают друг друга.
Электромагнитная волна – это процесс распространения в пространстве электромагнитного поля.
v = 300 000 000 м/с = 3* 10 8 м/с ( скорость света!!! )
!!! Электрические, магнитные и оптические явления взаимосвязаны !!!
Генрих Герц (1857 - 1894) Германия

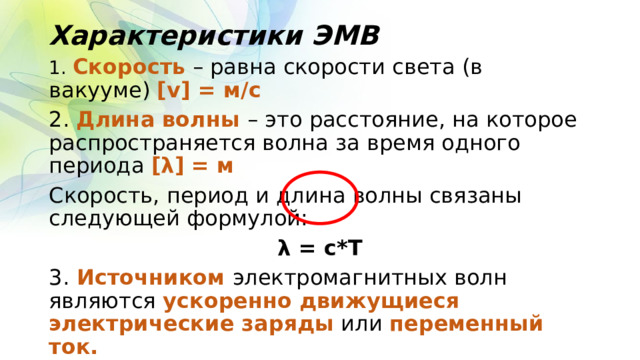

Характеристики ЭМВ
1. Скорость – равна скорости света (в вакууме) [v] = м/с
2. Длина волны – это расстояние, на которое распространяется волна за время одного периода [λ] = м
Скорость, период и длина волны связаны следующей формулой:
λ = с*Т
3. Источником электромагнитных волн являются ускоренно движущиеся электрические заряды или переменный ток.
4. ЭМВ могут распространяться и в вакууме.

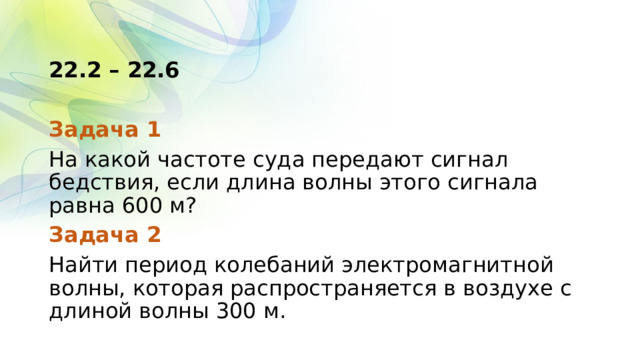

22.2 – 22.6
Задача 1
На какой частоте суда передают сигнал бедствия, если длина волны этого сигнала равна 600 м?
Задача 2
Найти период колебаний электромагнитной волны, которая распространяется в воздухе с длиной волны 300 м.
Спасибо за урок. До свидания.
