Электр машиналары мен трансформаторлар пәнінен "Тұрақты ток машиналары" тақырыбы бойынша презентация

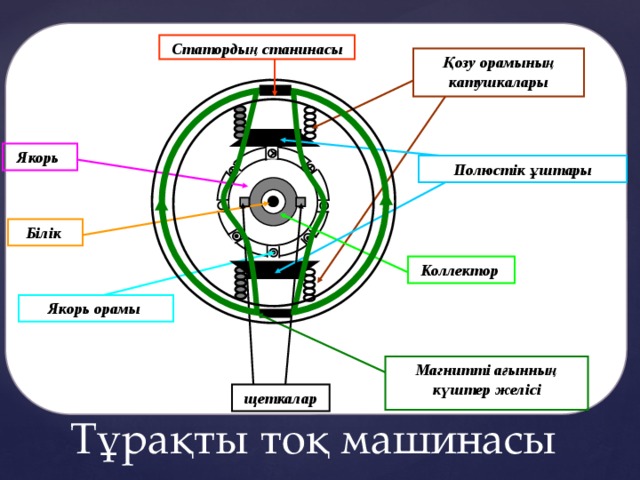

Тұрақты тоқ машинасы

С татордың станинасы

Қозу орамының катушкалары

Якорь

Полюстік ұштары

Білік

К оллектор

Якорь орамы

Магнитті ағынның күштер желісі

щеткалар

Тұрақты тоқ машинасы

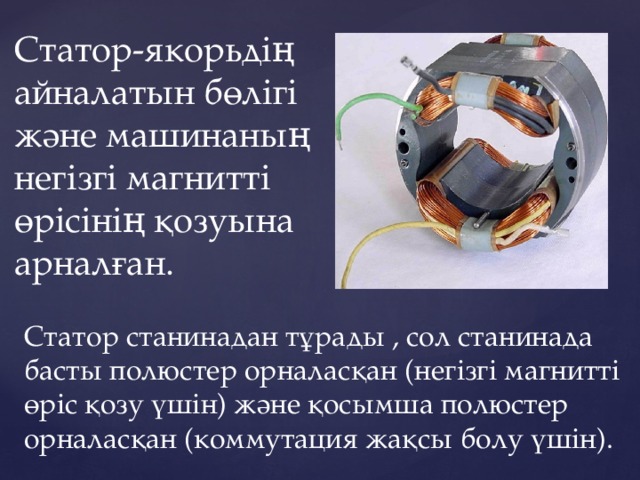

Статор-якорьдің айналатын бөлігі және машинаның негізгі магнитті өрісінің қозуына арналған.

Статор станинадан тұрады , сол станинада басты полюстер орналасқан (негізгі магнитті өріс қозу үшін) және қосымша полюстер орналасқан (коммутация жақсы болу үшін).

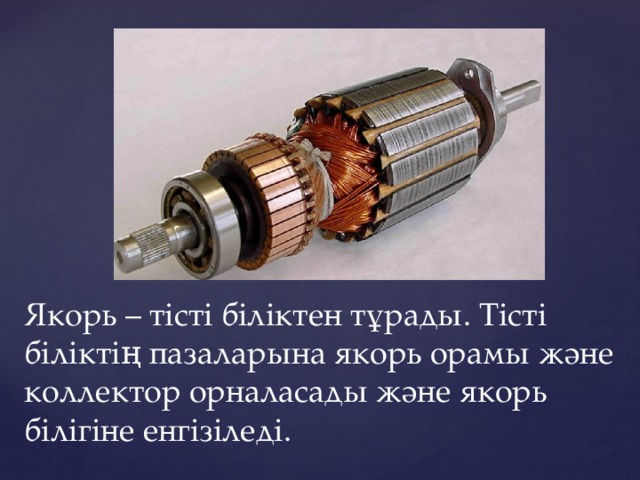

Якорь – тісті біліктен тұрады. Тісті біліктің пазаларына якорь орамы және коллектор орналасады және якорь білігіне енгізіледі.

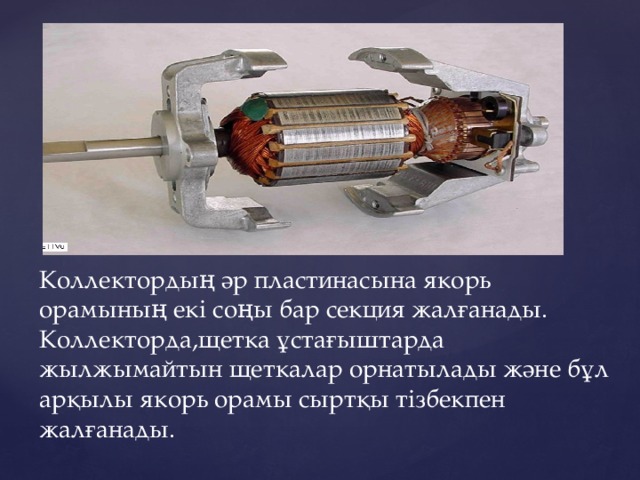

Коллектордың әр пластинасына якорь орамының екі соңы бар секция жалғанады. Коллекторда,щетка ұстағыштарда жылжымайтын щеткалар орнатылады және бұл арқылы якорь орамы сыртқы тізбекпен жалғанады.

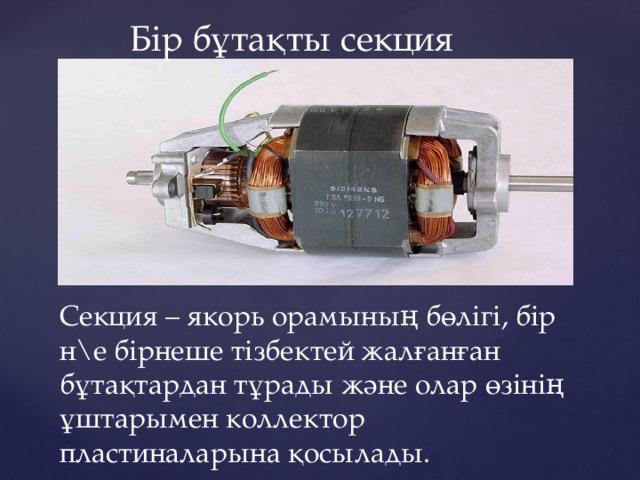

Бір бұтақты секция

Секция – якорь орамының бөлігі, бір н\е бірнеше тізбектей жалғанған бұтақтардан тұрады және олар өзінің ұштарымен коллектор пластиналарына қосылады.

Генератордың қозу әдістері

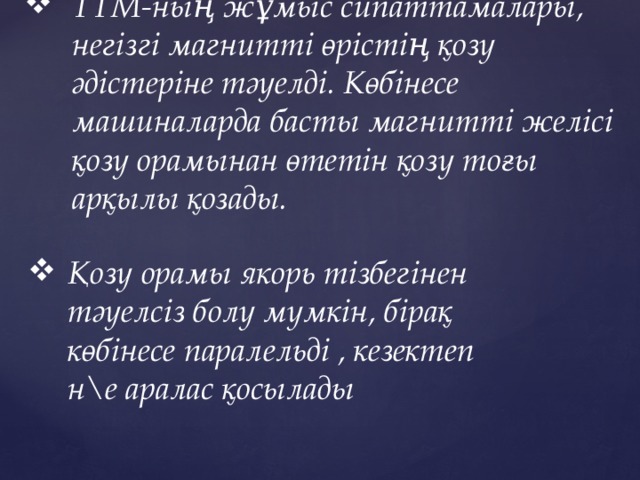

• ТТМ-ның жұмыс сипаттамалары, негізгі магнитті өрістің қозу әдістеріне тәуелді. Көбінесе машиналарда басты магнитті желісі қозу орамынан өтетін қозу тоғы арқылы қозады.

• Қозу орамы якорь тізбегінен тәуелсіз болу мүмкін, бірақ көбінесе паралельді , кезектеп н\е аралас қосылады

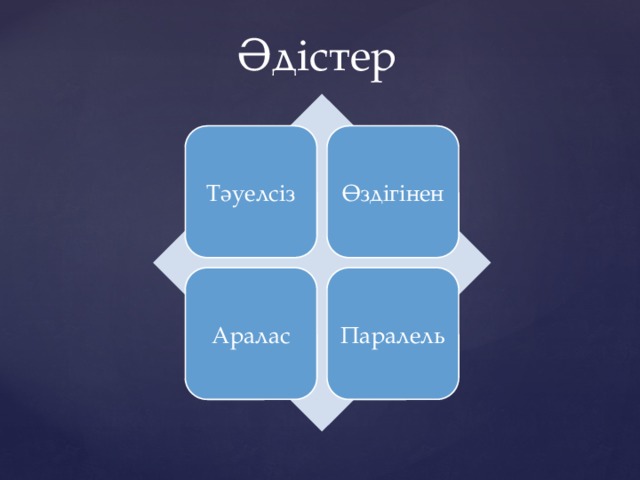

Әдістер

Тәуелсіз

Өздігінен

Аралас

Паралель

Тәуелсіз қозу генераторы

R Н

w В

R ш

I Я

I В

E B

E Я

Қозу тоғы жүктеме тоғына тәуелді емес және осыдан магнитті ағынды үлкен аралықта реттеуге болады.

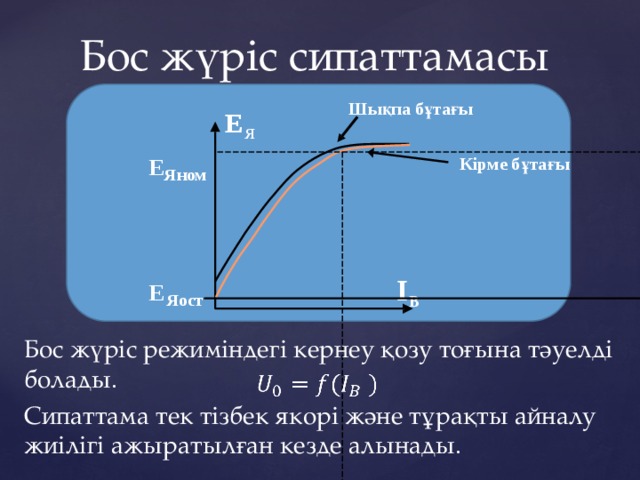

Бос жүріс сипаттамасы

Шықпа бұтағы

E Я

E Яном

Кірме бұтағы

E Яост

I В

Бос жүріс режиміндегі кернеу қозу тоғына тәуелді болады.

Сипаттама тек тізбек якорі және тұрақты айналу жиілігі ажыратылған кезде алынады.

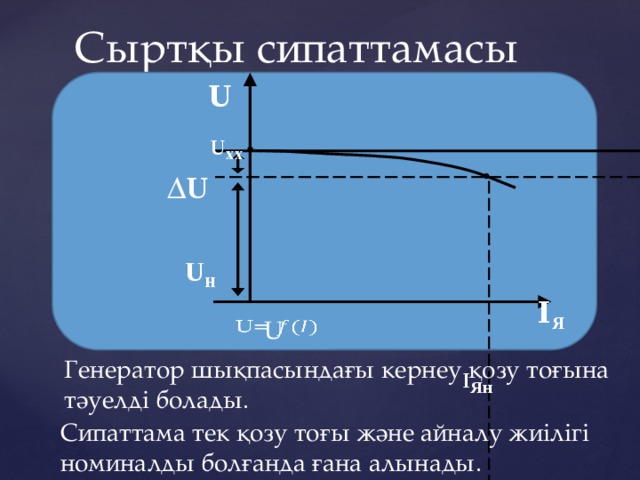

Сыртқы сипаттамасы

U

U x х

 U

U н

I Я

I Я н

U

Генератор шықпасындағы кернеу қозу тоғына тәуелді болады.

Сипаттама тек қозу тоғы және айналу жиілігі номиналды болғанда ғана алынады.

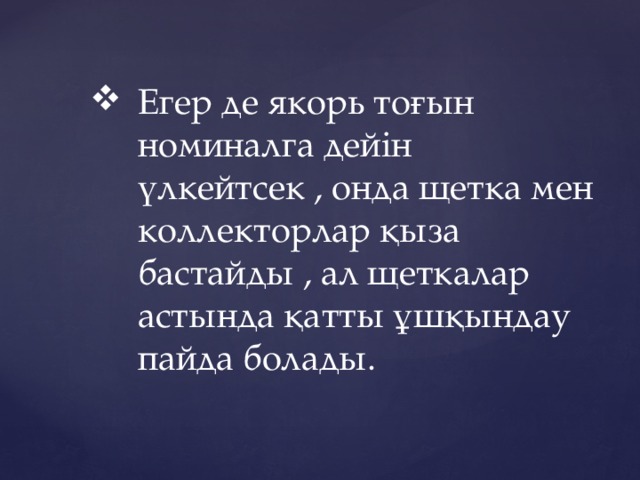

• Егер де якорь тоғын номиналга дейін үлкейтсек , онда щетка мен коллекторлар қыза бастайды , ал щеткалар астында қатты ұшқындау пайда болады.

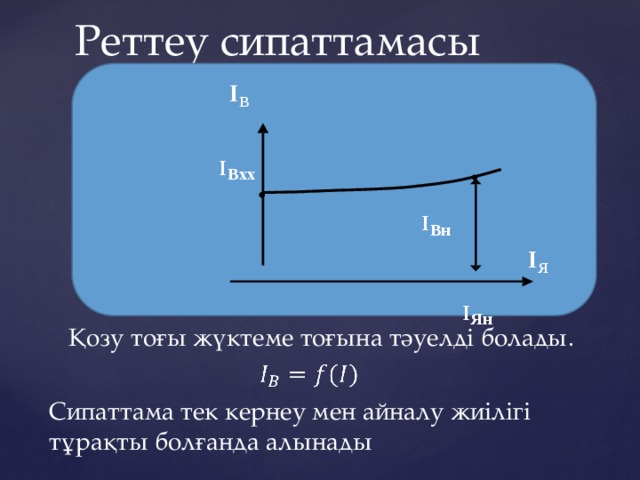

Реттеу сипаттамасы

I B

I B x х

I В н

I Я

I Я н

Қозу тоғы жүктеме тоғына тәуелді болады.

Сипаттама тек кернеу мен айналу жиілігі тұрақты болғанда алынады

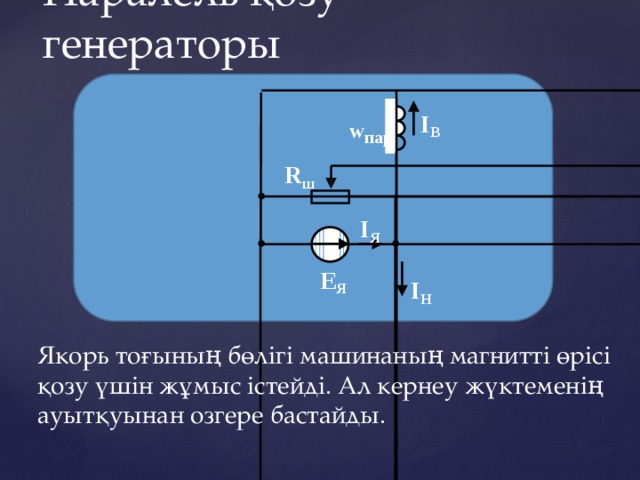

Паралель қозу генераторы

w па р

I В

R ш

I Я

Е Я

I Н

Якорь тоғының бөлігі машинаның магнитті өрісі қозу үшін жұмыс істейді. Ал кернеу жүктеменің ауытқуынан озгере бастайды.

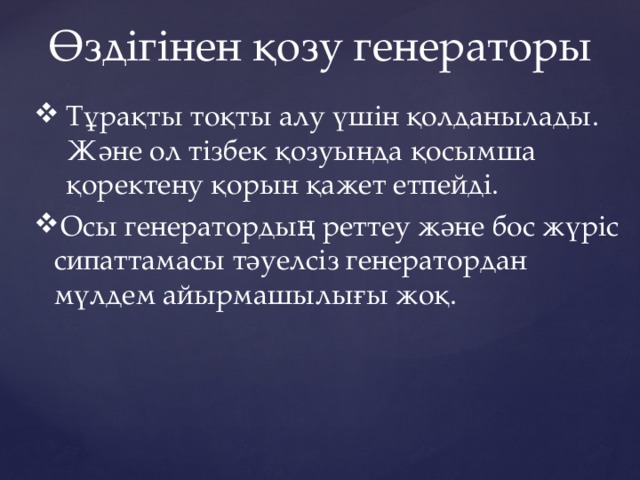

Өздігінен қозу генераторы

• Тұрақты тоқты алу үшін қолданылады. Және ол тізбек қозуында қосымша қоректену қорын қажет етпейді.

• Осы генератордың реттеу және бос жүріс сипаттамасы тәуелсіз генератордан мүлдем айырмашылығы жоқ.

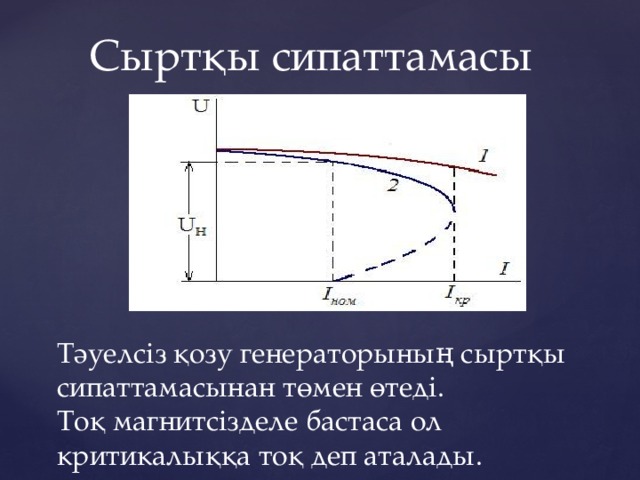

Сыртқы сипаттамасы

Тәуелсіз қозу генераторының сыртқы сипаттамасынан төмен өтеді.

Тоқ магнитсізделе бастаса ол критикалыққа тоқ деп аталады.

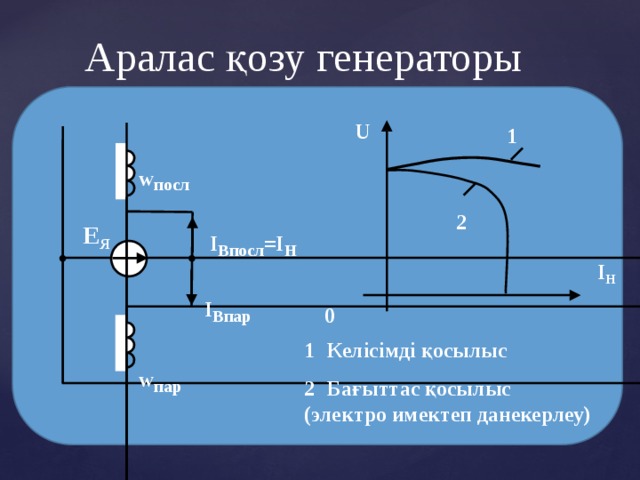

Аралас қозу генераторы

U

1

w п осл

2

E Я

I B посл =I H

I H

0

• Келісімді қосылыс
• Бағыттас қосылыс

( электро имектеп данекерлеу )

I B па р

w па р
