Электрические транзисторы

Электрическим ток. Электрическая | цепь. Основные законы электричества

1™ Содержание лекции

А Что такое электрический ток?

А ЭДС (электродвижущая сила)

А Сила тока. Напряжение. Закон Ома. А Простая электрическая цепь А Измерение электрических величин. А Переменный электрический сигнал А Элементы электрических цепей ^«Правила» построения цепейМультиметр
. Осциллограф

Электрический ток - это направленное движение заряженных частиц (электроны, ионы, дырки)

Хотя носителями тока в обычных проводниках (металлах) являются электроны, а по законам физики, электроны движутся сторону возрастания потенциала (от минуса к плюсу источника питания), положительным направлением тока принято считать движение в сторону убывания потенциала (от плюса к минусу)

R

нагруз

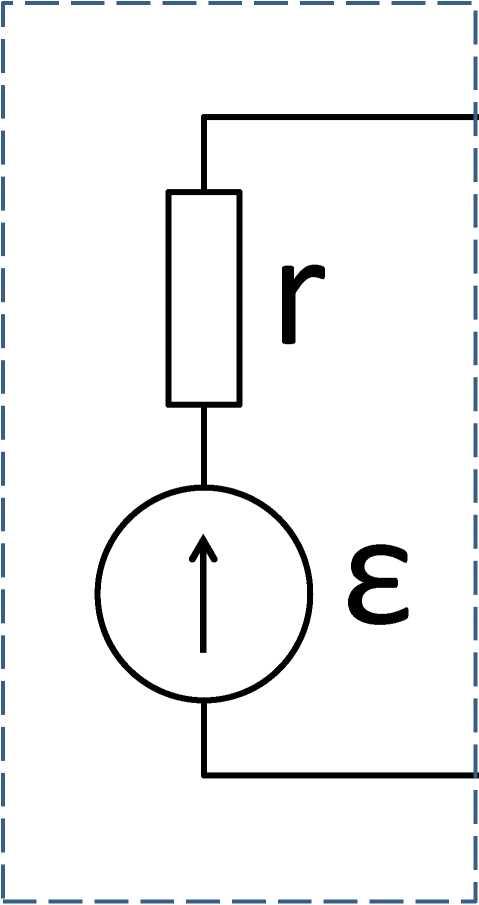

ЭДС (электродвижущая сила) - это работа сил неэлектрической природы (сторонних сил), которые заставляют перераспределяться заряды внутри элемента питания, и выраженная в единицах электрического потенциала (вольтах)

£ = A / q; [е] = 1В

ЗАПОМНИТЕ! ЭДС и напряжение - разные физические понятия

ЭДС - это характеристика элемента питания, а напряжение - характеристика участка цепи

Л Сила тока - это количество заряда, прошедшее в единицу
времени через поперечное сечение проводника [I] = 1A

Л Напряжение - это разность потенциалов, заставляющая двигаться заряды по внешнему участку цепи [U] = 1В

Л Закон Ома Сила тока в проводнике прямо пропорциональна разности потенциалов на концах этого проводника. Коэффициент пропорциональности называется проводимостью, а обратный ему - сопротивлением

I = U/R; [R] = Ом

Л Для измерения силы тока используется амперметр

Л Для измерения напряжения (разности потенциалов) используется вольтметр

Л Для измерения сопротивления используется омметр

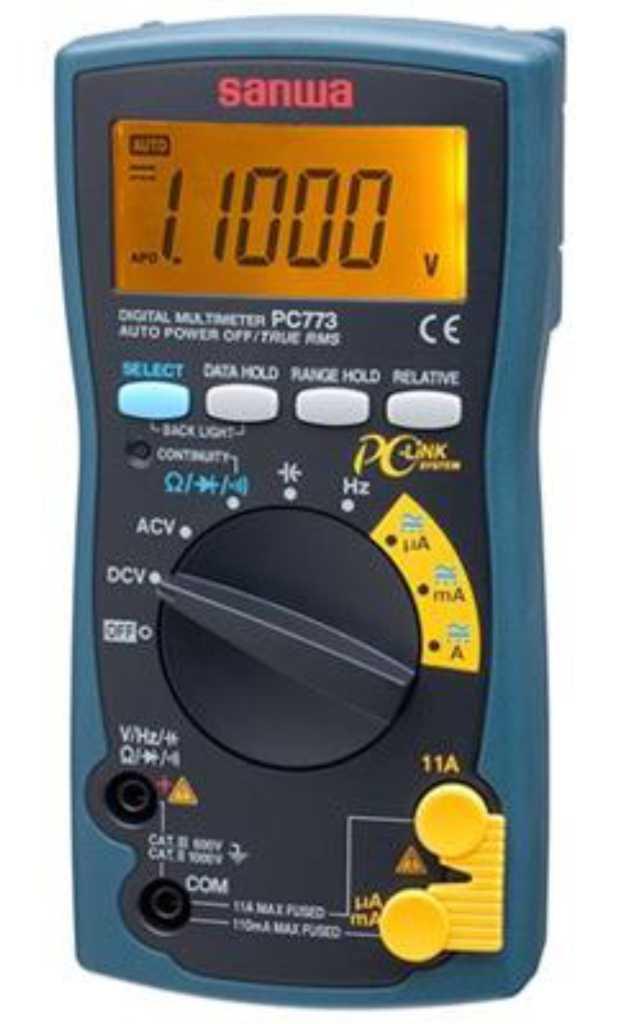

Л Устройство, сочетающее в себе несколько приборов для измерения разных электрических величин, называется мультйметр

Изображения с сайта производителя Sanwa Electric Instrument Co., Ltd

(WEB: sanwa-meter.co.jp/

)Для измерения напряжения щупами вольтметра (мультиметра, включенного в режим измерения напряжения) прикасаются к тем точкам в цепи, между которыми измеряется напряжение

нагруз

ЗАПОМНИ! Вольтметр включается параллельно участку цепи. У вольтметра большое внутреннее сопротивление

R

Для измерения силы тока в цепи щупы амперметра (мультиметра, включенного в режим измерения силы тока) должны быть включены в разрыв цепи, последовательно с обязательной нагрузкой (сопротивлением)

нагруз

ЗАПОМНИ! Амперметр включается последовательно нагрузке. У амперметра маленькое внутреннее сопротивление.

R

Для измерения сопротивления элемента, он должен быть отключен от других элементов. Щупы омметра подключаются параллельно элементу

нагруз

ЗАПОМНИ! Перед измерением сопротивления элемента, он должен быть отключен от цепи

R

Параллельное соединение проводников

^|1+^|2^=|общ

и1=и₂=и_0бщ

1/К1+1/К2=1/К_общ

R

1

R

2

Последовательное соединение проводников

^I1 ^|2 ^|общ

и1+и,=иобщ

R.

R2

Переменный электрический сигнал - ток или напряжение, меняющееся с течением времени

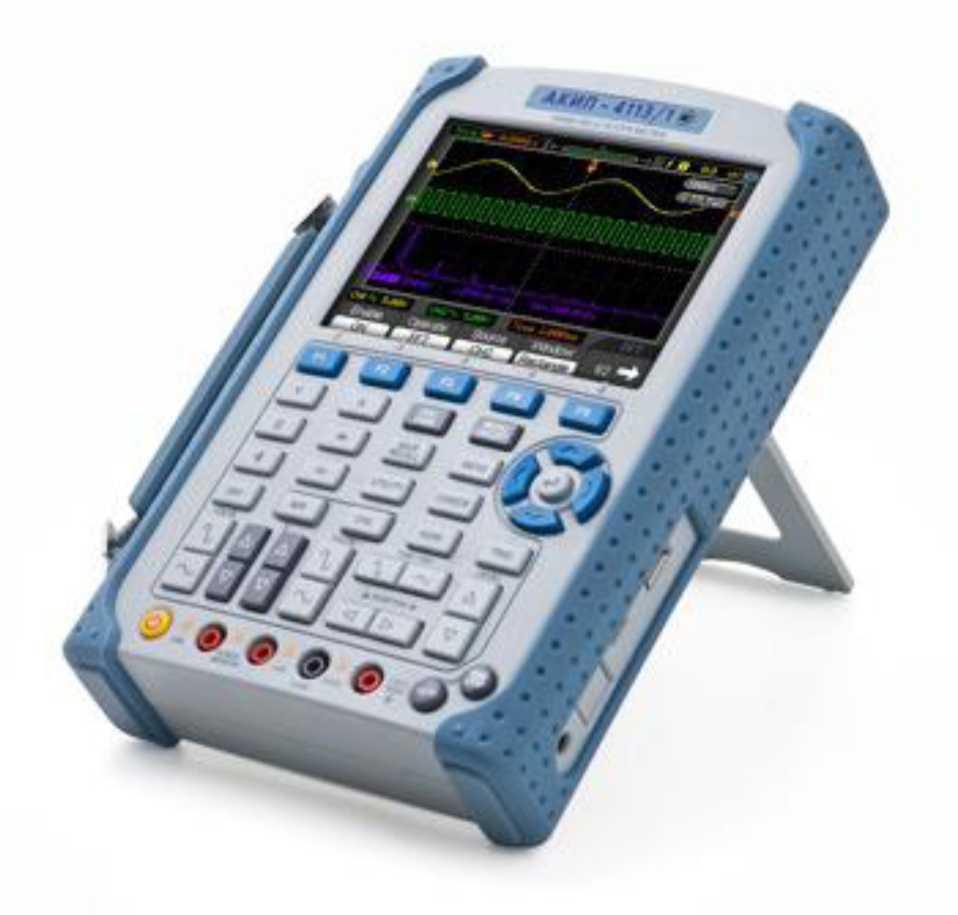

Для наблюдения за изменением напряжения (или тока) используется специальный прибор - осциллограф

ЗАПОМНИ! Осциллограф «работает» только с напряжением. У осциллографа, как и у вольтметра, большое внутреннее сопротивление

Изображения с сайта производителя ЗАО «ПриСТ». АКИП™ - зарегистрированная торговая марка ЗАО «ПриСТ» (WEB: www.prist.ru)

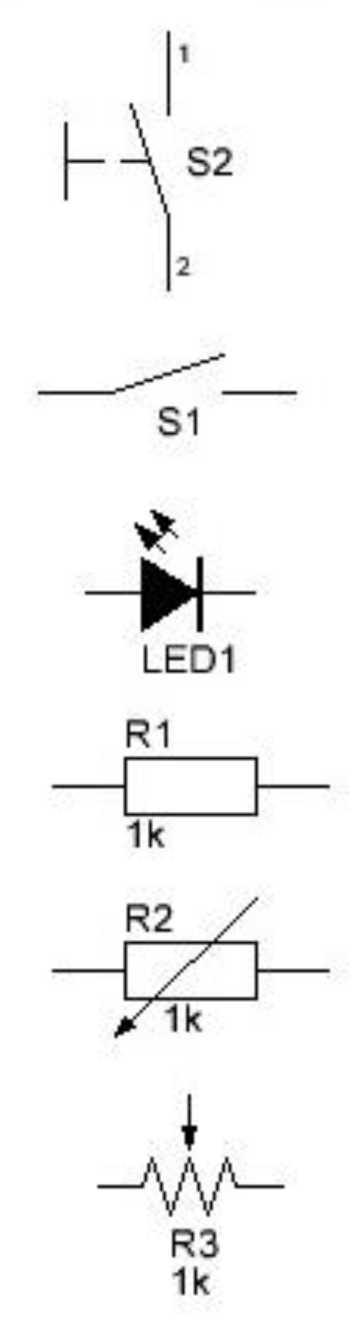

кнопка

выключатель

светодиод

резистор

резистор подстроечный

резистор переменный

вольтметр

амперметр

омметр

элемент питания

т

С1

конденсатор

транзисторы

ЮОп

£■ «Правила» построения цепей

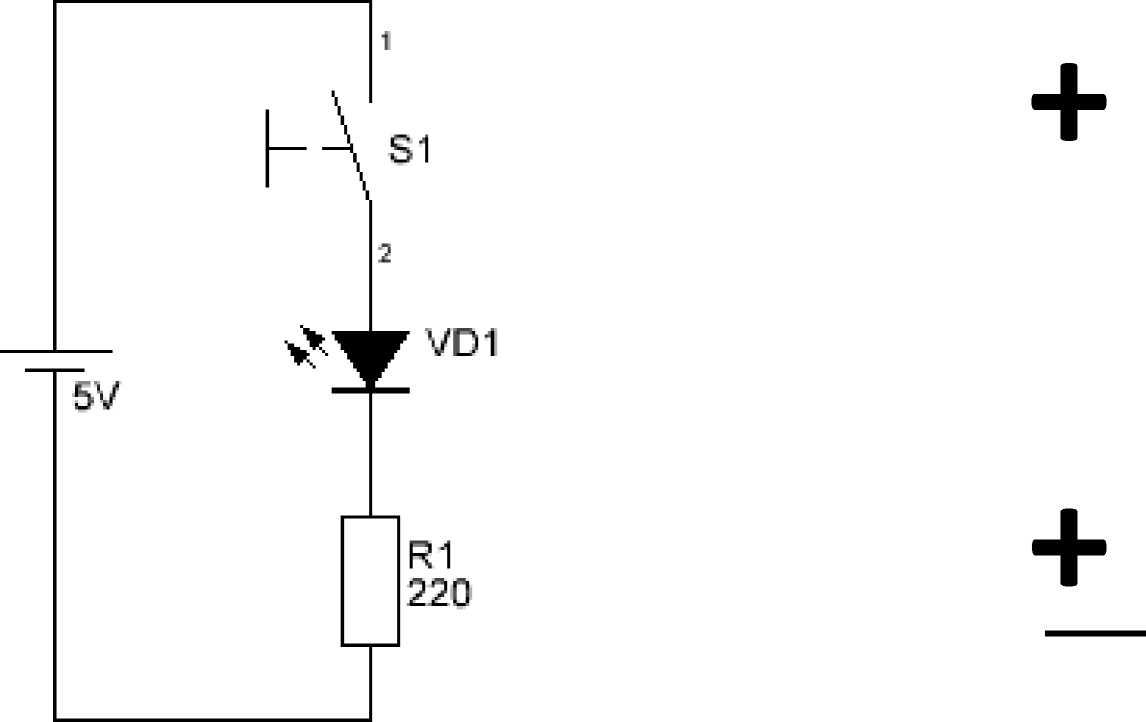

А Электрическая цепь должна быть замкнутой

А Соблюдай полярность подключения тех элементов, для которых это важно

А Любые изменения электрической схемы должны проводиться при отключенном источнике тока

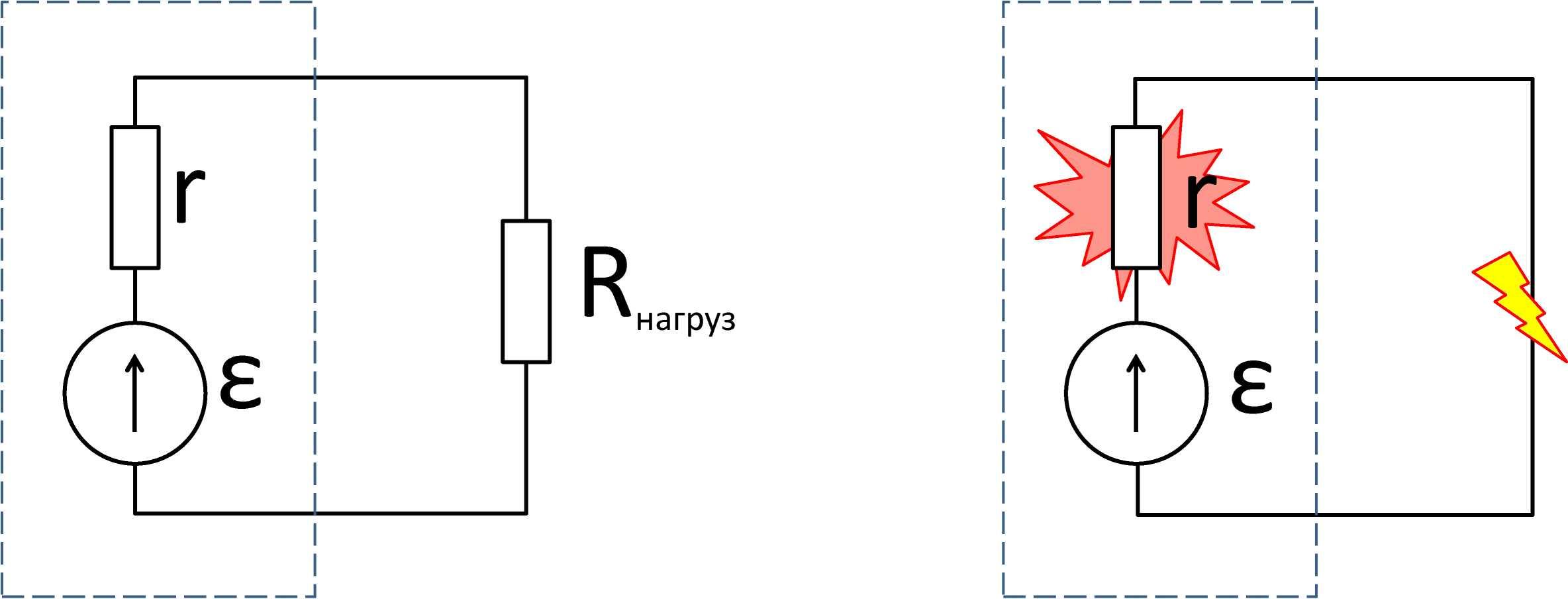

А В цепи всегда должна быть «нагрузка». Некоторые элементы имеют ограничения по величине протекаемого через них тока и могут выйти из строя, если превысить это значение

А Собери, проверь, только потом включай ток!

# Что будет использовано на следующем занятии

А Макетная плата - 1 шт А Транзистор КТ503 - 1 шт

Л Постоянные резисторы 47Ом, 4,7кОм - по одному каждого номинала

А Переменный или подстроечный резистор 1кОм - 1шт А Амперметр - 2шт

А Батарейка или источник питания на 5-10В

Транзистор. Режимы работы и схемы включения транзистора

/НИВЕР01РИ^И

^ Содержание лекции

А Что такое транзистор?

А Какие бывают транзисторы?

А Какие преимущества и недостатки у различных транзисторов? А Как протекает ток в транзисторе?

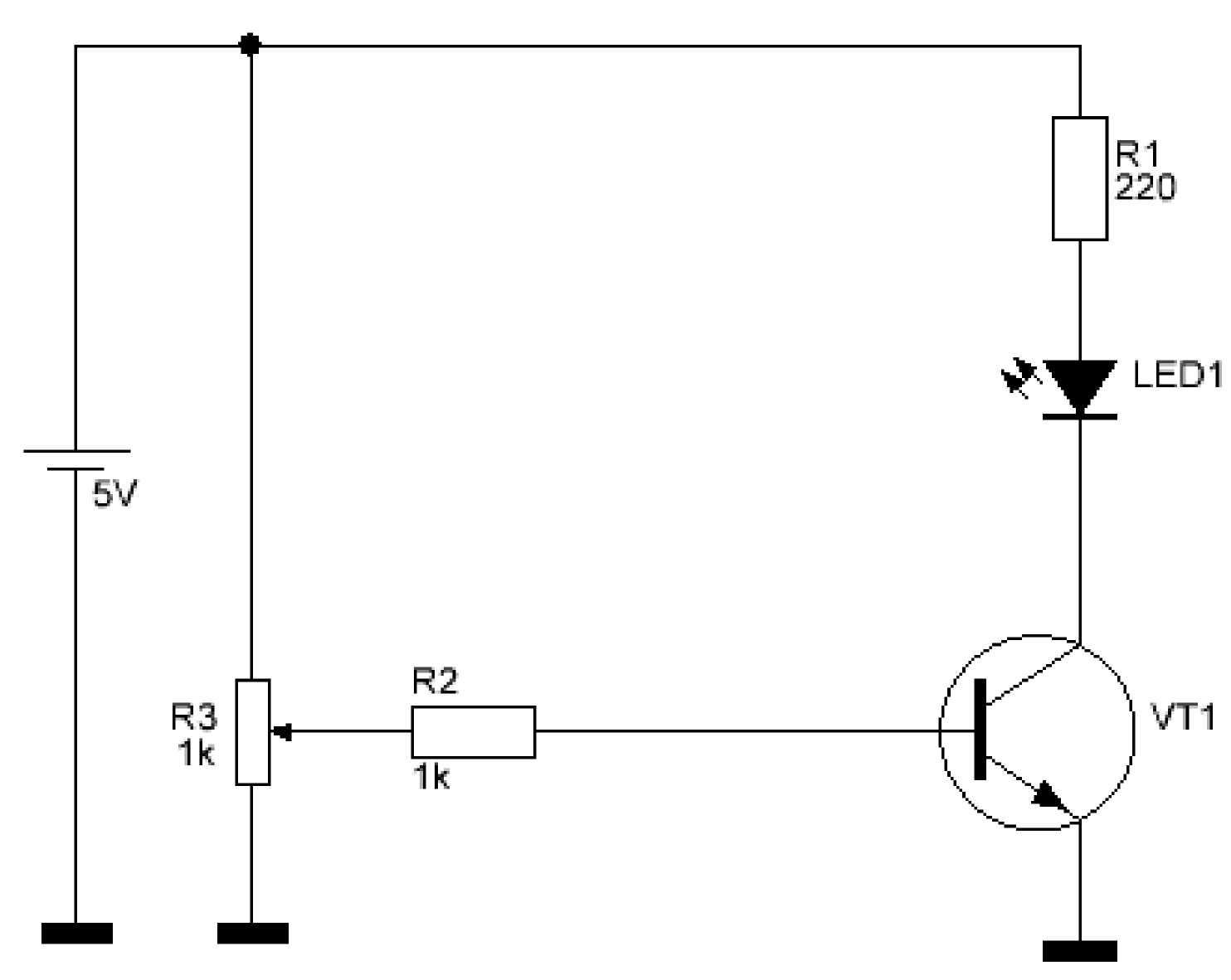

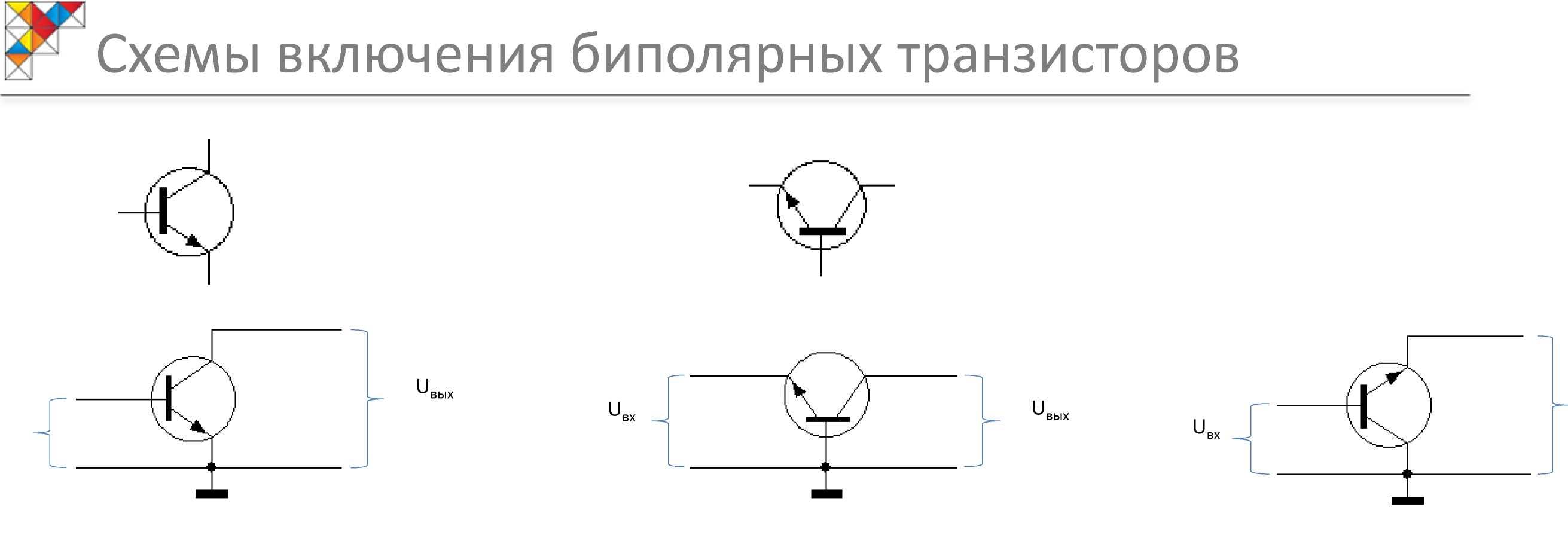

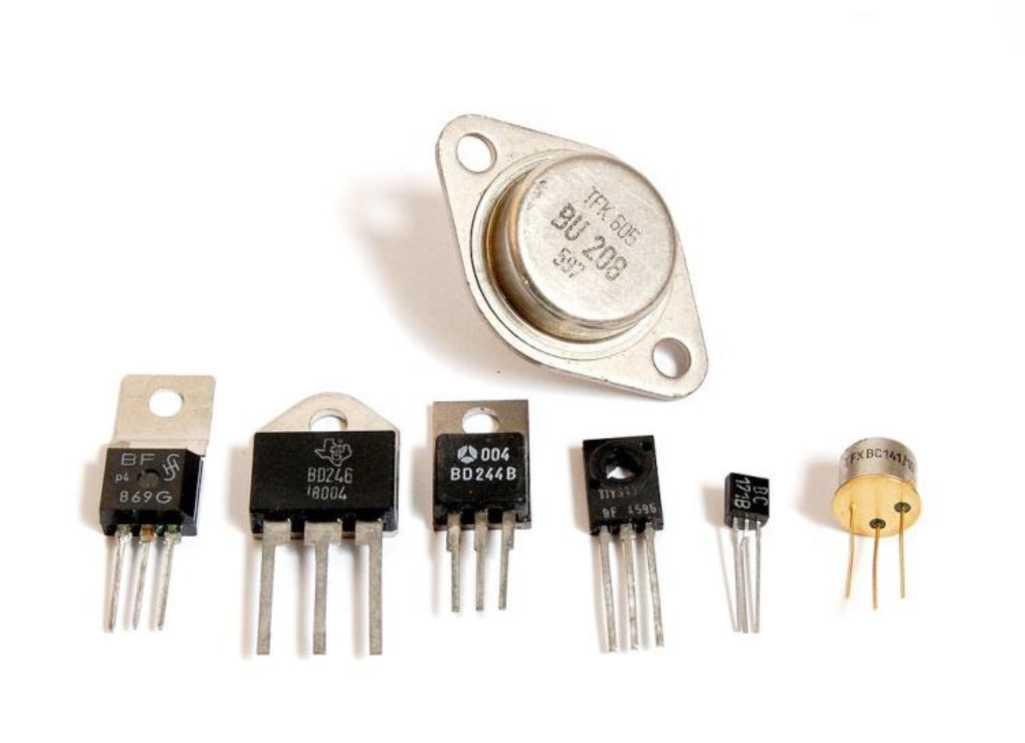

А Схемы включения биполярных транзисторов А Исследование работы транзистора в схеме с общим эмиттером А В какой «роли» может выступить транзистор?Транзистор - это полупроводниковый прибор, позволяющий управлять протекающим через него электрическим током

Транзисторы

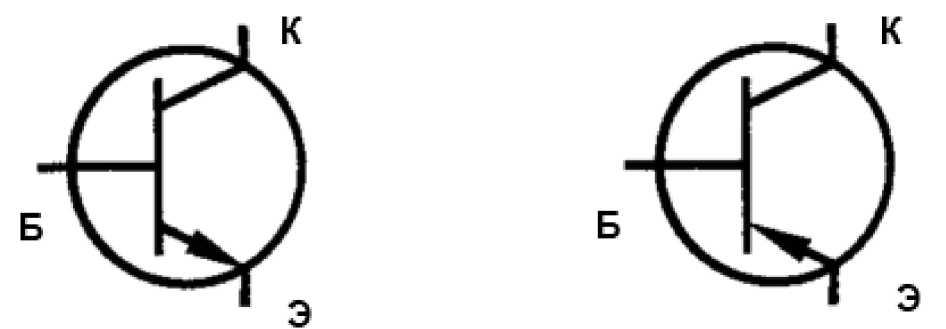

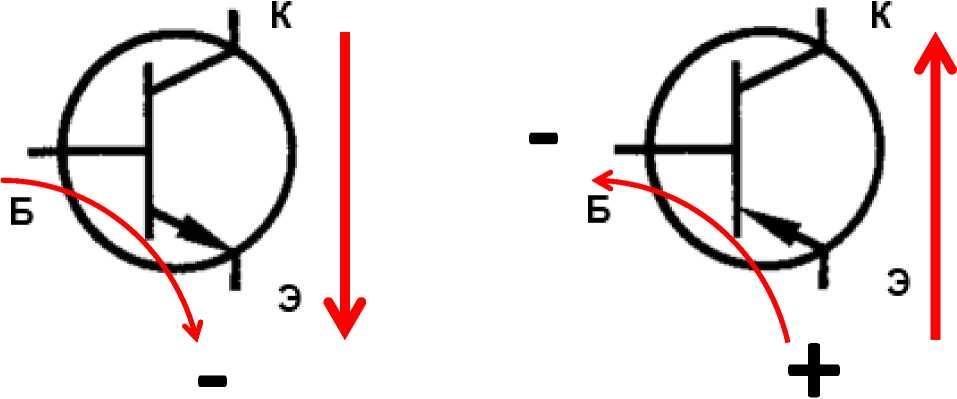

Биполярные

n-p-n

p-n-p

классификация по принципуработы

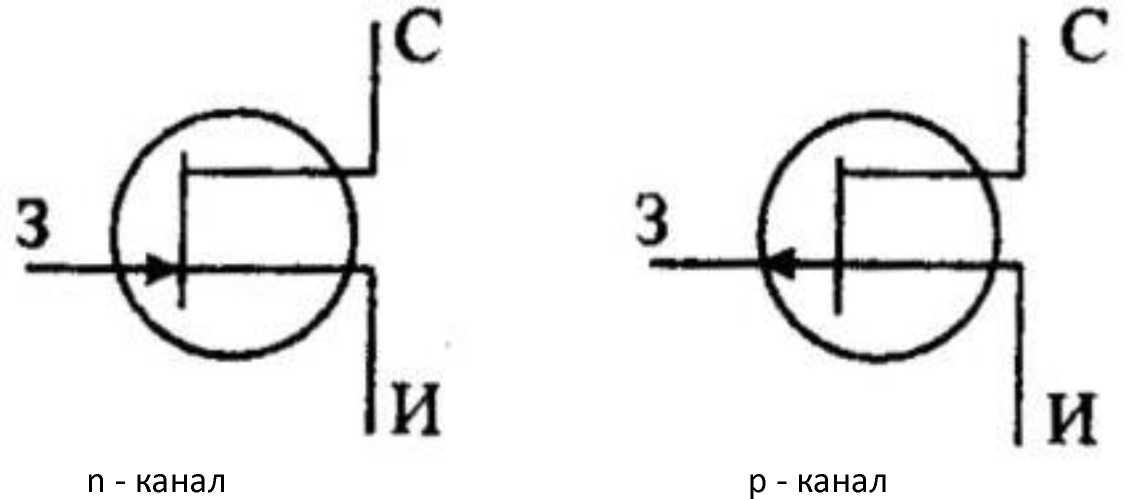

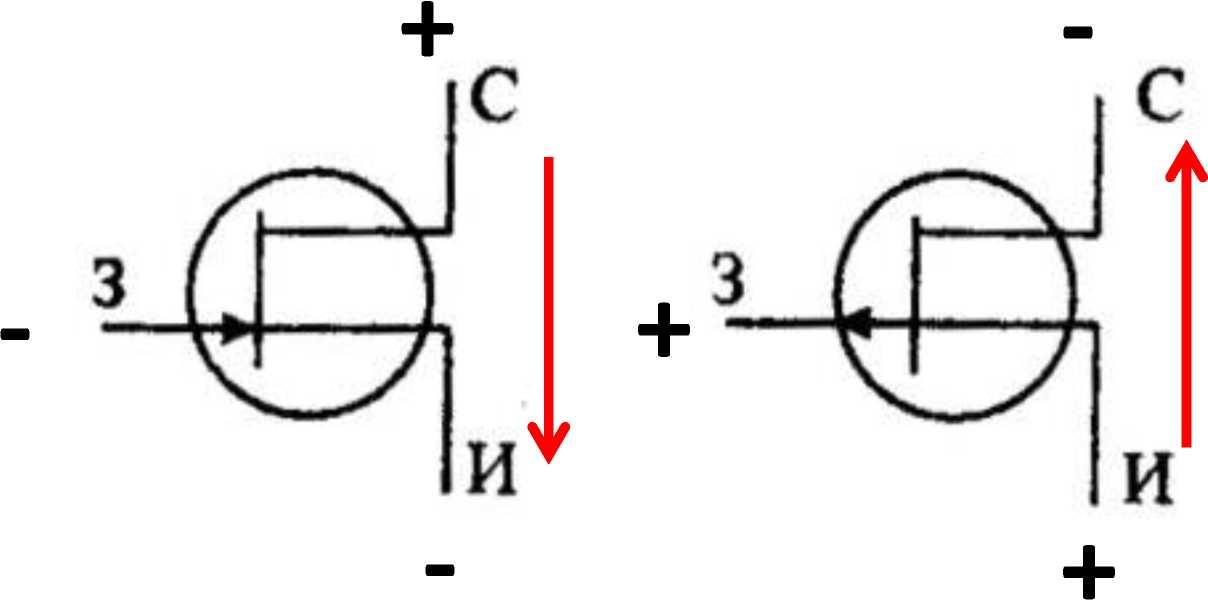

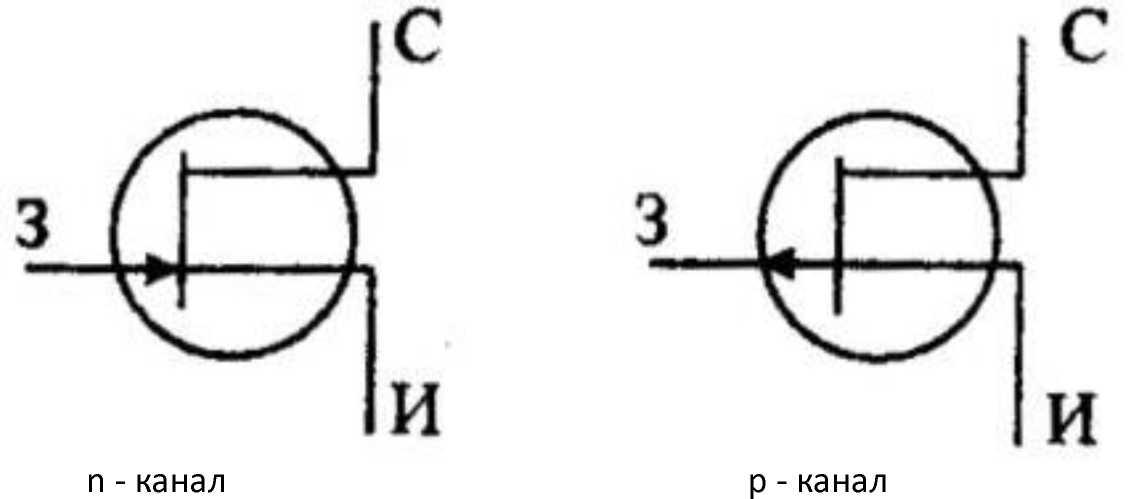

Полевые

В этих транзисторах В этих транзисторах

током управляет другой ток током управляет электрическое поле (напряжение)

Транзисторы

+ малые размеры
- чувствительны к радиаци

и

Биполярны

е

Полевые

n-p-n

p-n-p

+ нечувствительны к статическому электричеству - «большой» входной ток- чувствительны к статическому электричеству + «нулевой» входной ток

Биполярные

+

Полевые

U

вых

♦

Ik, мА

КТ503

К Б Э

К

Б

Э

n-p-n

\_Б, мкА

Ключ - для управления сигналами
сопоставимой величины.
Основной элемент всей

U I U

современной цифровой

электроники

Усилитель - для небольшого усиления слабых сигналов

Транзистор

Силовой ключ - для управления мощной нагрузкой

«Соединитель» - для согласования цепей, работающих с сигналами разной в

е
