Электромагнитная индукция

Явление электромагнитной индукции

«Счастливая случайность

выпадает лишь на

одну долю подготовленного

ума».

Л. Пастернак

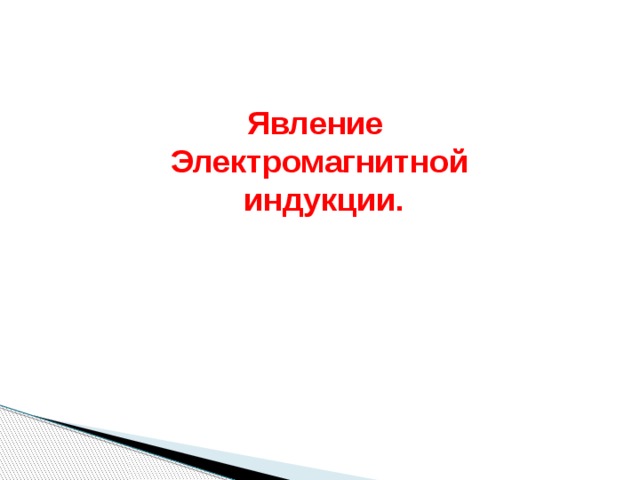

Явление

Электромагнитной

индукции.

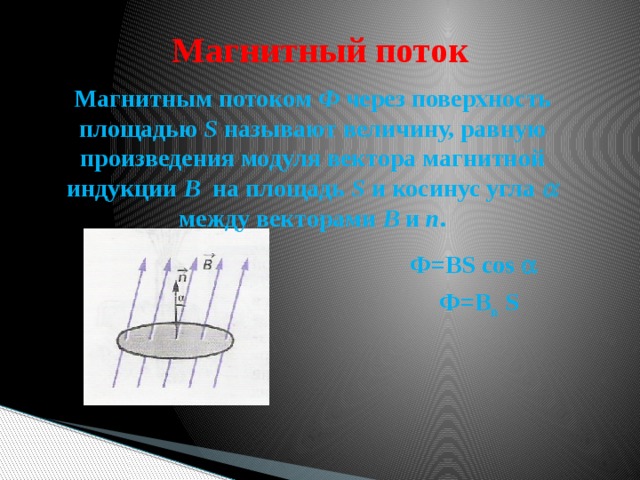

Магнитный поток

Магнитным потоком Ф через поверхность площадью S называют величину, равную произведения модуля вектора магнитной индукции В на площадь S и косинус угла  между векторами В и n .

Ф=ВS cos 

Ф=В n S

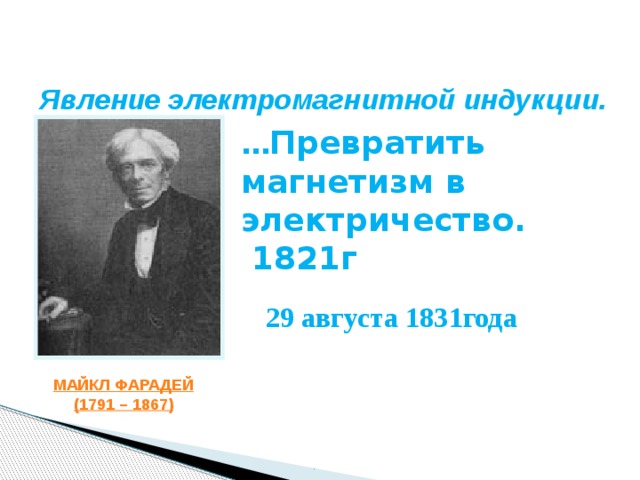

Явление электромагнитной индукции.

… Превратить магнетизм в электричество. 1821г

29 августа 1831года

МАЙКЛ ФАРАДЕЙ

(1791 – 1867)

.

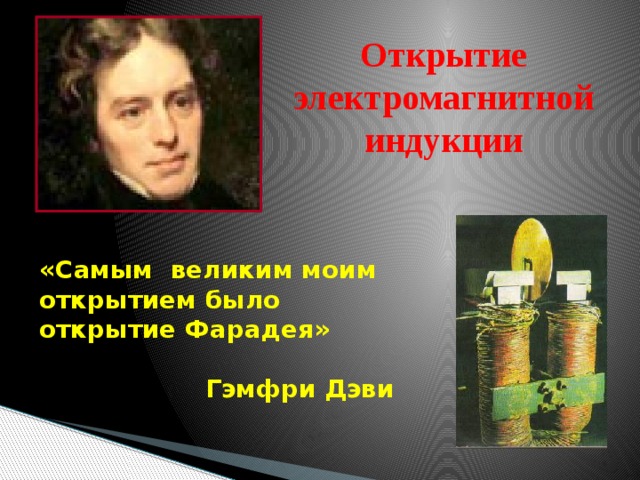

Открытие электромагнитной индукции

«Самым великим моим открытием было открытие Фарадея»

Гэмфри Дэви

Майкл Фарадей

1791 – 1867 г.г., английский физик,

Почетный член Петербургской

Академии Наук (1830),

Основоположник учения об электромагнитном поле; ввел понятия «электрическое» и «магнитное поле»;

высказал идею существования

электромагнитных волн.

1821 год: «Превратить магнетизм в электричество».

1931 год – получил электрический ток с помощью магнитного поля

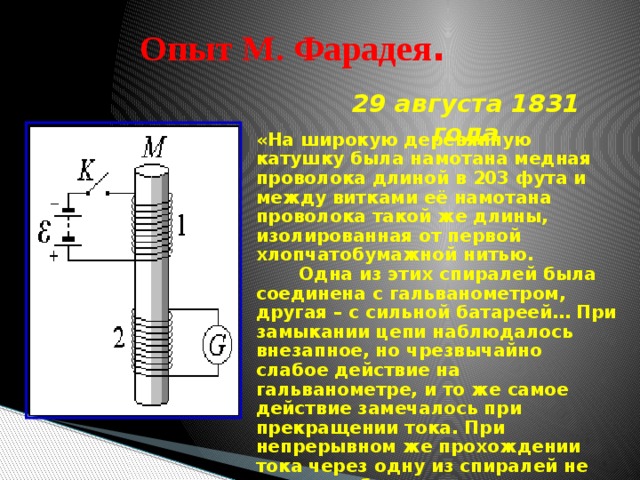

Опыт М. Фарадея .

29 августа 1831 года

«На широкую деревянную катушку была намотана медная проволока длиной в 203 фута и между витками её намотана проволока такой же длины, изолированная от первой хлопчатобумажной нитью.

Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей… При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока. При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»

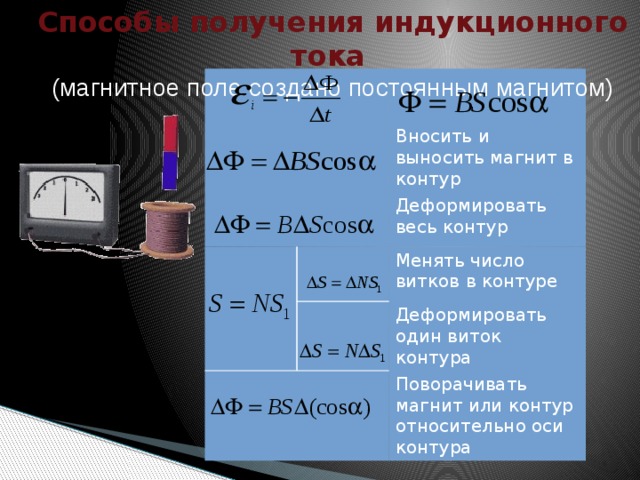

Способы получения индукционного тока

(магнитное поле создано постоянным магнитом)

Вносить и выносить магнит в контур

Деформировать весь контур

Менять число витков в контуре

Деформировать один виток контура

Поворачивать магнит или контур относительно оси контура

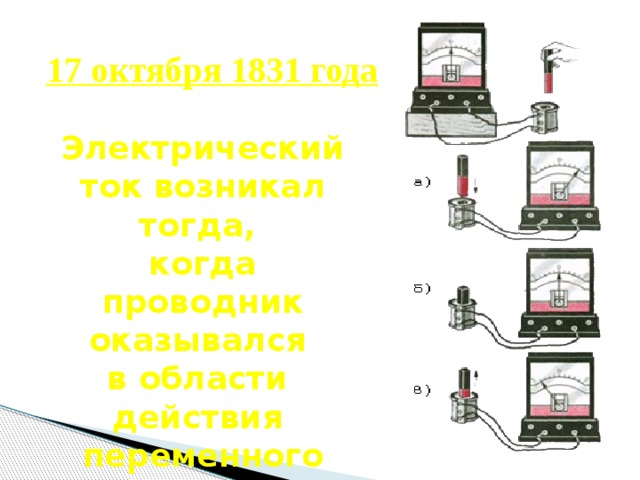

17 октября 1831 года

Электрический ток возникал тогда,

когда проводник оказывался

в области действия

переменного магнитного поля.

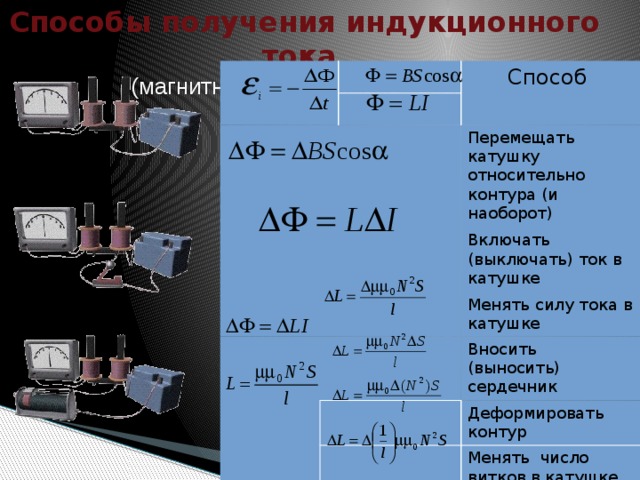

Способы получения индукционного тока

(магнитное поле создано током)

Способ

Перемещать катушку относительно контура (и наоборот)

Включать (выключать) ток в катушке

Менять силу тока в катушке

Вносить (выносить) сердечник

Деформировать контур

Менять число витков в катушке

Менять расстояние между витками катушки

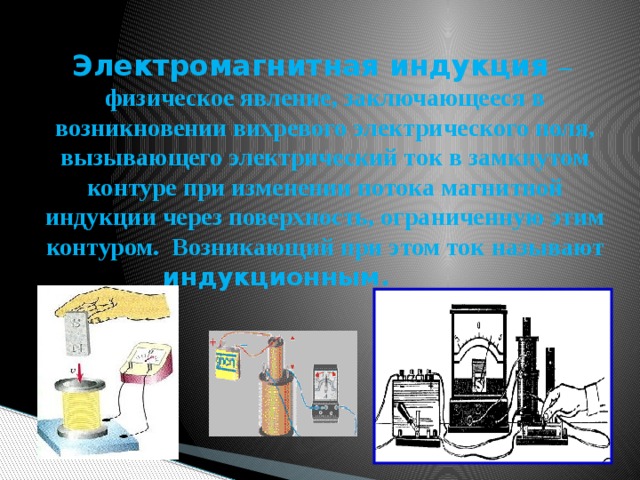

Электромагнитная индукция – физическое явление, заключающееся в возникновении вихревого электрического поля, вызывающего электрический ток в замкнутом контуре при изменении потока магнитной индукции через поверхность, ограниченную этим контуром. Возникающий при этом ток называют индукционным.

Возникновение в замкнутом проводнике электрического тока , обусловленное изменение магнитного поля называют явлением ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ.

Полученный ток называют – индукционным.

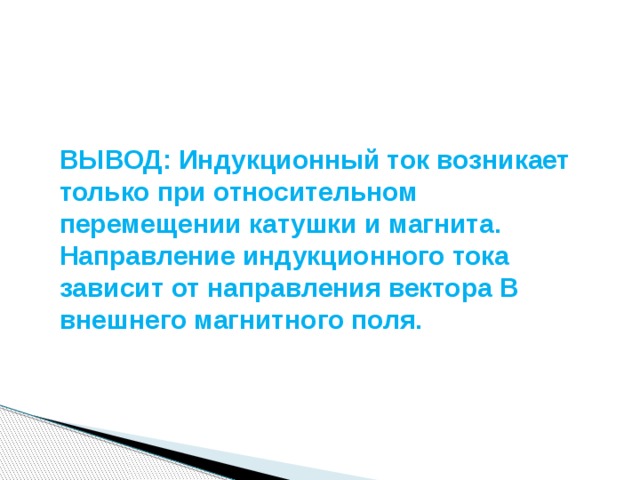

ВЫВОД: Индукционный ток возникает только при относительном перемещении катушки и магнита. Направление индукционного тока зависит от направления вектора В внешнего магнитного поля.

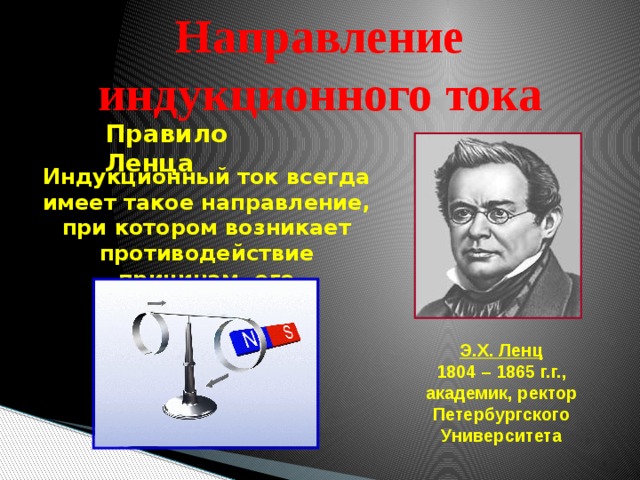

Направление индукционного тока

Правило Ленца

Индукционный ток всегда имеет такое направление, при котором возникает противодействие причинам, его породившим.

Э.Х. Ленц

1804 – 1865 г.г.,

академик, ректор

Петербургского

Университета

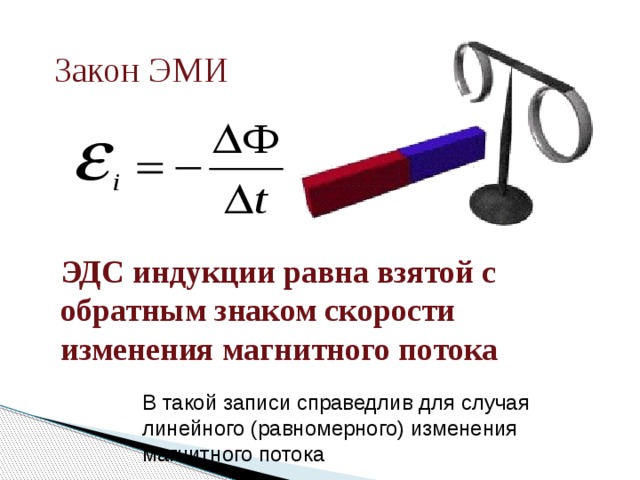

Закон ЭМИ

ЭДС индукции равна взятой с обратным знаком скорости изменения магнитного потока

В такой записи справедлив для случая линейного (равномерного) изменения магнитного потока

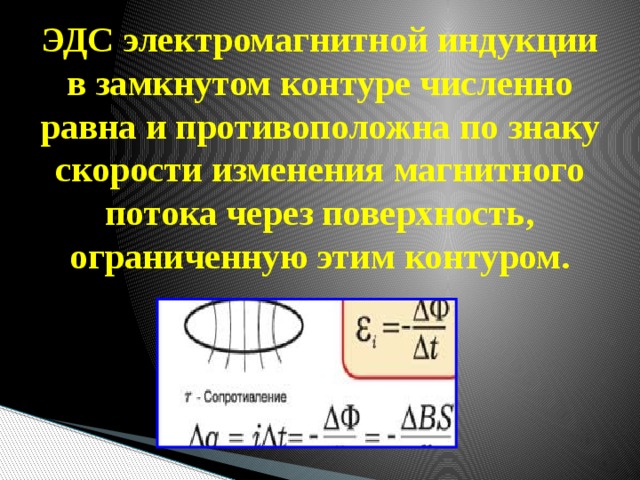

ЭДС электромагнитной индукции в замкнутом контуре численно равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

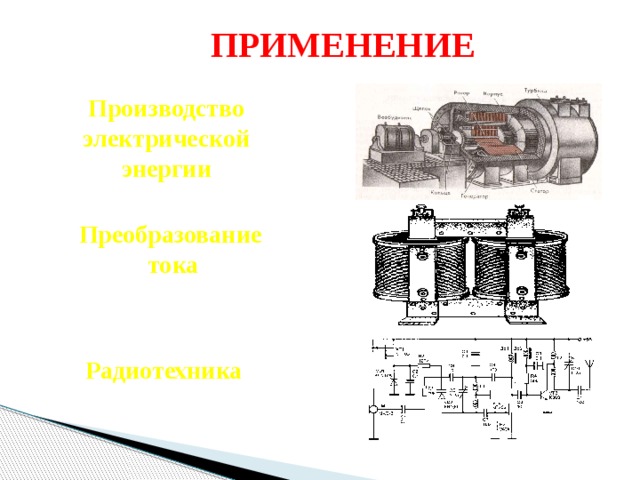

ПРИМЕНЕНИЕ

Производство электрической энергии

Преобразование тока

Радиотехника
