Электромагнитное поле.

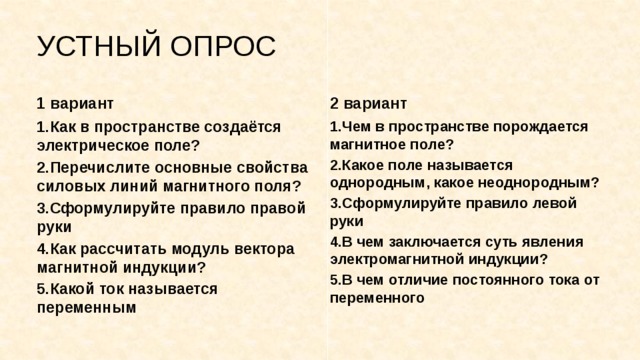

УСТНЫЙ ОПРОС

1 вариант

2 вариант

1.Как в пространстве создаётся электрическое поле?

1.Чем в пространстве порождается магнитное поле?

2.Перечислите основные свойства силовых линий магнитного поля?

2.Какое поле называется однородным, какое неоднородным?

3.Сформулируйте правило правой руки

3.Сформулируйте правило левой руки

4.Как рассчитать модуль вектора магнитной индукции?

4.В чем заключается суть явления электромагнитной индукции?

5.Какой ток называется переменным

5.В чем отличие постоянного тока от переменного

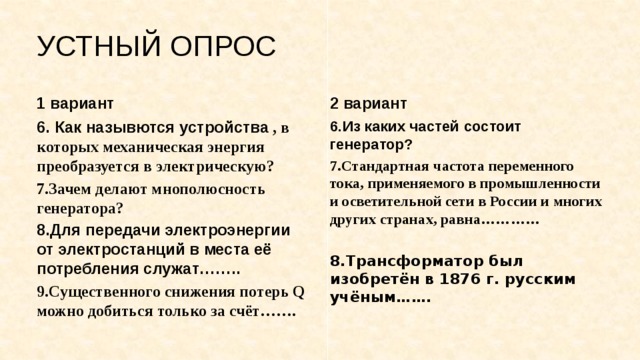

УСТНЫЙ ОПРОС

1 вариант

2 вариант

6. Как назывются устройства , в которых механическая энергия преобразуется в электрическую?

6.Из каких частей состоит генератор?

7.Зачем делают мнополюсность генератора?

7.Стандартная частота переменного тока, применяемого в промышленности и осветительной сети в России и многих других странах, равна…………

8.Для передачи электроэнергии от электростанций в места её потребления служат……..

9.Существенного снижения потерь Q можно добиться только за счёт…….

8.Трансформатор был изобретён в 1876 г. русским учёным…….

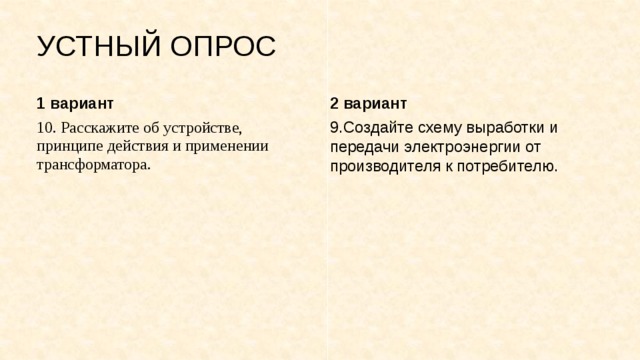

УСТНЫЙ ОПРОС

1 вариант

2 вариант

10. Расскажите об устройстве, принципе действия и применении трансформатора.

9.Создайте схему выработки и передачи электроэнергии от производителя к потребителю.

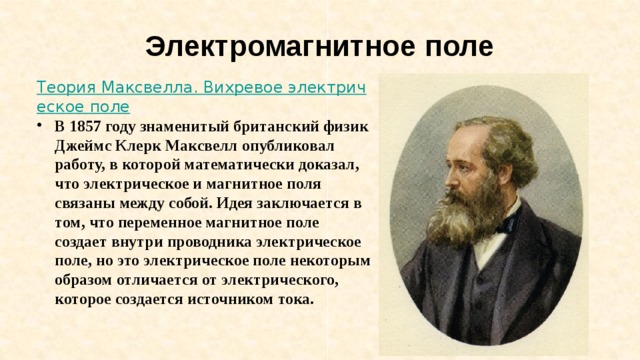

Электромагнитное поле

Теория Максвелла. Вихревое электрическое поле

• В 1857 году знаменитый британский физик Джеймс Клерк Максвелл опубликовал работу, в которой математически доказал, что электрическое и магнитное поля связаны между собой. Идея заключается в том, что переменное магнитное поле создает внутри проводника электрическое поле, но это электрическое поле некоторым образом отличается от электрического, которое создается источником тока.

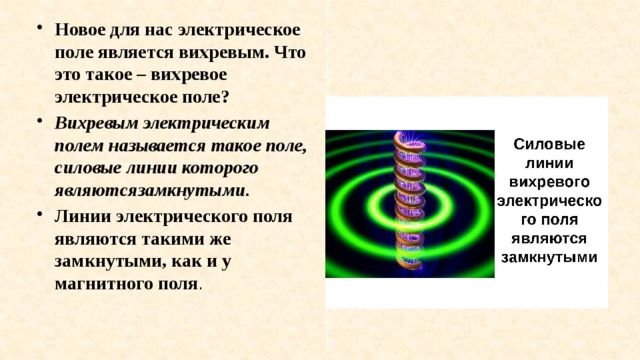

• Новое для нас электрическое поле является вихревым. Что это такое – вихревое электрическое поле?
• Вихревым электрическим полем называется такое поле, силовые линии которого являютсязамкнутыми.
• Линии электрического поля являются такими же замкнутыми, как и у магнитного поля .

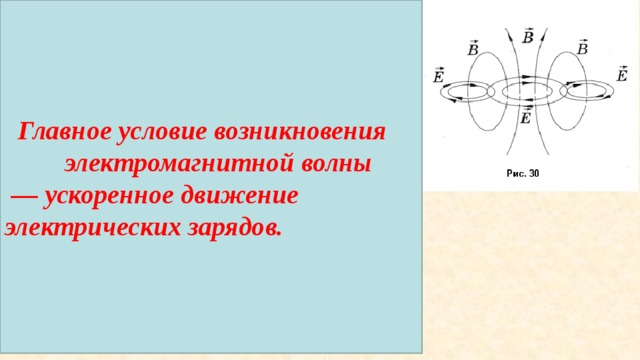

Главное условие возникновения электромагнитной волны

— ускоренное движение электрических зарядов.

В1864 году, Максвелл сумел обобщить математически уже известные электрические и магнитные явления, - он создал теорию электромагнитного поля, согласно которой электромагнитное поле включает в себя взаимосвязанные электрическое и магнитное поля .

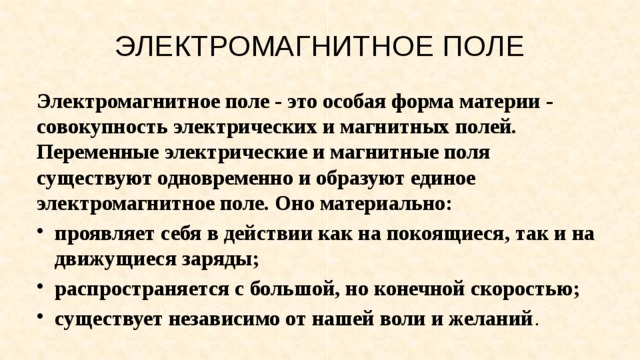

ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ

Электромагнитное поле - это особая форма материи - совокупность электрических и магнитных полей. Переменные электрические и магнитные поля существуют од­новременно и образуют единое электромагнитное поле. Оно материально:

• проявляет себя в действии как на покоящиеся, так и на движущиеся заряды;
• распространяется с большой, но конечной скоростью;
• существует независимо от нашей воли и желаний .

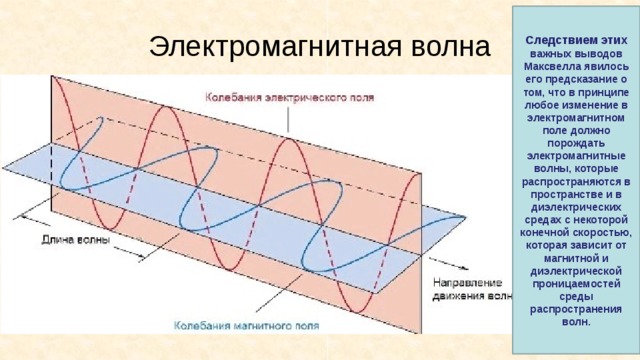

Следствием этих важных выводов Максвелла явилось его предсказание о том, что в принципе любое изменение в электромагнитном поле должно порождать электромагнитные волны, которые распространяются в пространстве и в диэлектрических средах с некоторой конечной скоростью, которая зависит от магнитной и диэлектрической проницаемостей среды распространения волн.

Электромагнитная волна

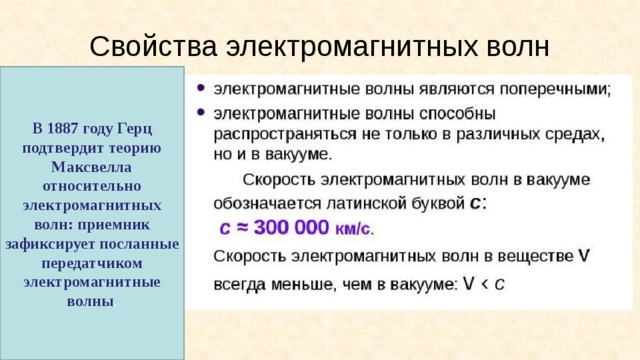

Свойства электромагнитных волн

В 1887 году Герц подтвердит теорию Максвелла относительно электромагнитных волн: приемник зафиксирует посланные передатчиком электромагнитные волны .

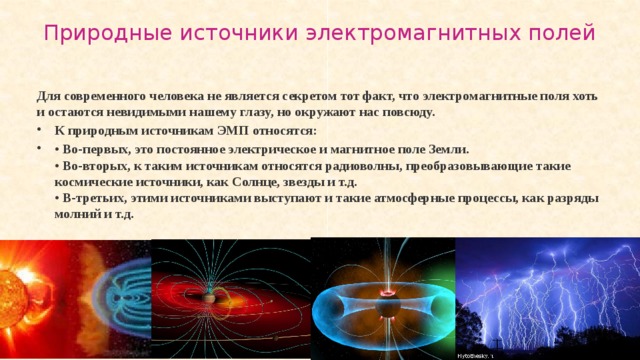

Природные источники электромагнитных полей

Для современного человека не является секретом тот факт, что электромагнитные поля хоть и остаются невидимыми нашему глазу, но окружают нас повсюду.

• К природным источникам ЭМП относятся:
• • Во-первых, это постоянное электрическое и магнитное поле Земли. • Во-вторых, к таким источникам относятся радиоволны, преобразовывающие такие космические источники, как Солнце, звезды и т.д. • В-третьих, этими источниками выступают и такие атмосферные процессы, как разряды молний и т.д.

Антропогенные (искусственные) источники электромагнитных полей

К таким источникам можно отнести рентгеновские лучи, которые используют в медицинских учреждениях. Они используются и для передачи информации при помощи различных радиостанций, станций мобильной связи и также ТВ антенн. Да и электричество, которое есть в каждой розетке, также образовывает ЭМП, но правда, более низкой частоты.

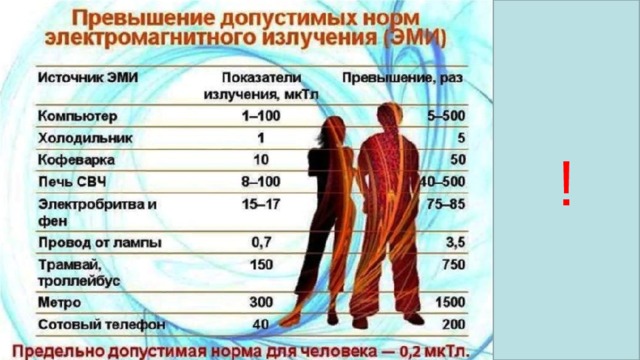

Влияние ЭМП на здоровье человека

• Можно смело сказать, что современный человек живет в сплошном электромагнитном поле, которое, к сожалению, оказывает огромное влияние на здоровье человека. При длительном влиянии электромагнитного поля на организм человека, появляются такие неприятные симптомы, как хроническая усталость, раздражительность, нарушение сна, внимания и памяти. Такое продолжительное воздействие ЭМП способно вызвать у человека головную боль, бесплодие, нарушения в работе нервной и сердечной систем, а так же появление онкологических заболеваний .

!

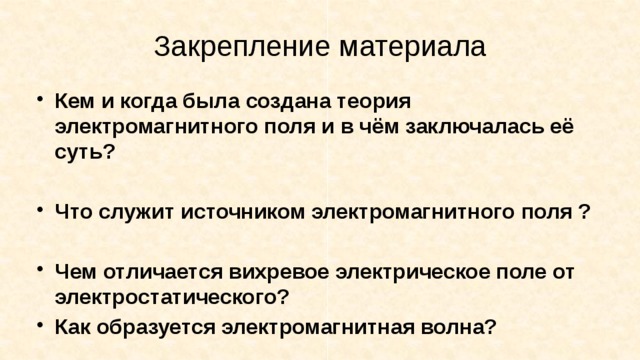

Закрепление материала

• Кем и когда была создана теория электромагнитного поля и в чём заключалась её суть?

• Что служит источником электромагнитного поля ?

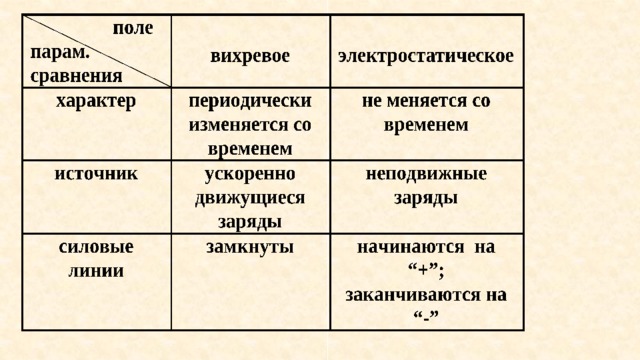

• Чем отличается вихревое электрическое поле от электростатического?
• Как образуется электромагнитная волна?

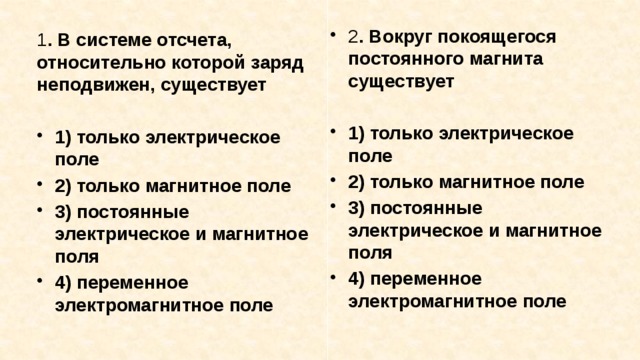

• 2 . Вокруг покоящегося постоянного магнита существует

• 1) только электрическое поле
• 2) только магнитное поле
• 3) постоянные электрическое и магнитное поля
• 4) переменное электромагнитное поле

1 . В системе отсчета, относительно которой заряд неподви­жен, существует

• 1) только электрическое поле
• 2) только магнитное поле
• 3) постоянные электрическое и магнитное поля
• 4) переменное электромагнитное поле

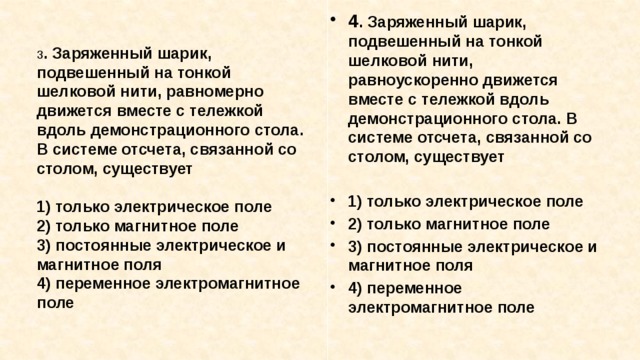

• 4 . Заряженный шарик, подвешенный на тонкой шелковой нити, равноускоренно движется вместе с тележкой вдоль демонстрационного стола. В системе отсчета, связанной со столом, существует

• 1) только электрическое поле
• 2) только магнитное поле
• 3) постоянные электрическое и магнитное поля
• 4) переменное электромагнитное поле

3 . Заряженный шарик, подвешенный на тонкой шелковой нити, равномерно движется вместе с тележкой вдоль демон­страционного стола. В системе отсчета, связанной со сто­лом, существует

1) только электрическое поле

2) только магнитное поле

3) постоянные электрическое и магнитное поля

4) переменное электромагнитное поле

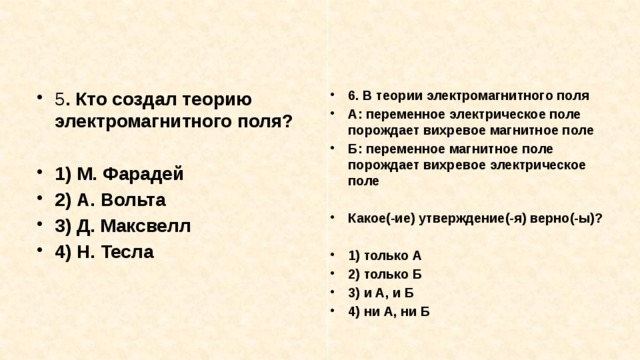

• 5 . Кто создал теорию электромагнитного поля?

• 6. В теории электромагнитного поля
• А: переменное электрическое поле порождает вихревое маг­нитное поле
• Б: переменное магнитное поле порождает вихревое электрическое поле

• 1) М. Фарадей
• 2) А. Вольта
• 3) Д. Максвелл
• 4) Н. Тесла

• Какое(-ие) утверждение(-я) верно(-ы)?

• 1) только А
• 2) только Б
• 3) и А, и Б
• 4) ни А, ни Б

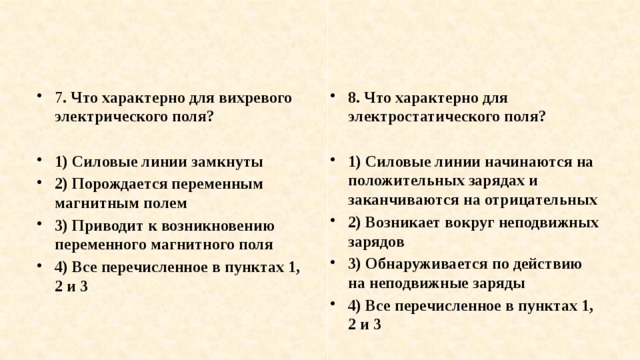

• 7 . Что характерно для вихревого электрического поля?

• 8. Что характерно для электростатического поля?

• 1) Силовые линии замкнуты
• 2) Порождается переменным магнитным полем
• 3) Приводит к возникновению переменного магнитного поля
• 4) Все перечисленное в пунктах 1, 2 и 3

• 1) Силовые линии начинаются на положительных зарядах и заканчиваются на отрицательных
• 2) Возникает вокруг неподвижных зарядов
• 3) Обнаруживается по действию на неподвижные заряды
• 4) Все перечисленное в пунктах 1, 2 и 3

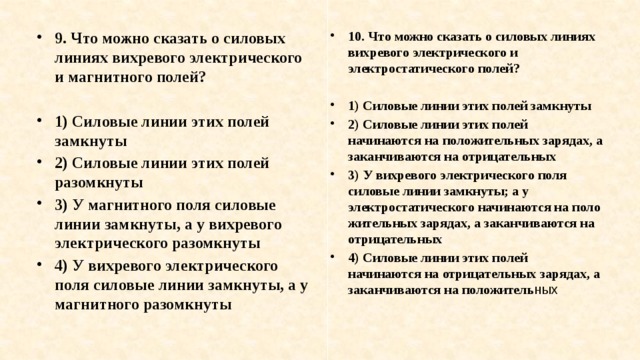

• 9. Что можно сказать о силовых линиях вихревого электриче­ского и магнитного полей?

• 10. Что можно сказать о силовых линиях вихревого электриче­ского и электростатического полей?

• 1) Силовые линии этих полей замкнуты
• 2) Силовые линии этих полей разомкнуты
• 3) У магнитного поля силовые линии замкнуты, а у вихре­вого электрического разомкнуты
• 4) У вихревого электрического поля силовые линии зам­кнуты, а у магнитного разомкнуты

• 1) Силовые линии этих полей замкнуты
• 2) Силовые линии этих полей начинаются на положитель­ных зарядах, а заканчиваются на отрицательных
• 3) У вихревого электрического поля силовые линии зам­кнуты; а у электростатического начинаются на поло­жительных зарядах, а заканчиваются на отрицатель­ных
• 4) Силовые линии этих полей начинаются на отрицатель­ных зарядах, а заканчиваются на положитель ных

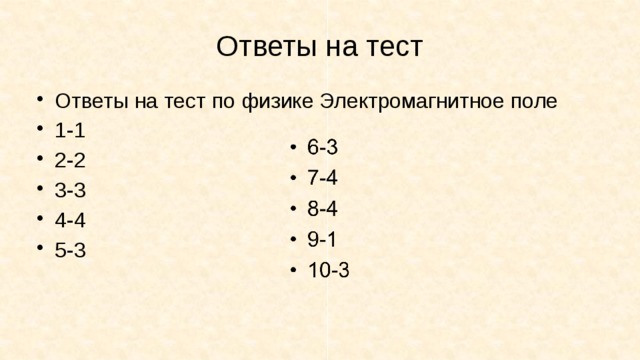

Ответы на тест

• Ответы на тест по физике Электромагнитное поле
• 1-1
• 2-2
• 3-3
• 4-4
• 5-3
