Фильтрующие противогазы

Фильтрующие и гражданские противогазы

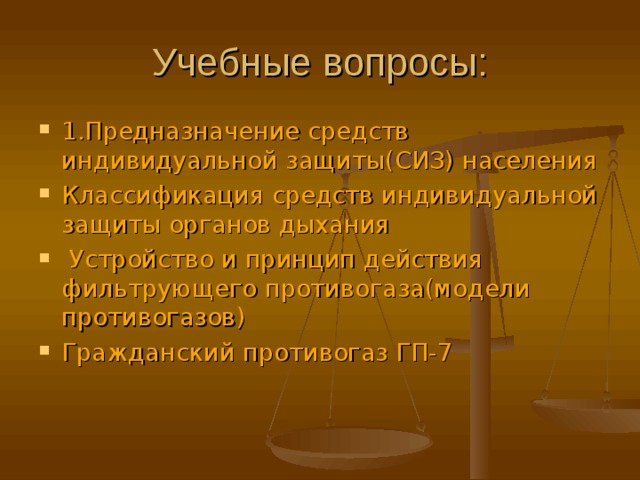

Учебные вопросы:

• 1.Предназначение средств индивидуальной защиты(СИЗ) населения
• Классификация средств индивидуальной защиты органов дыхания
• Устройство и принцип действия фильтрующего противогаза(модели противогазов)
• Гражданский противогаз ГП-7

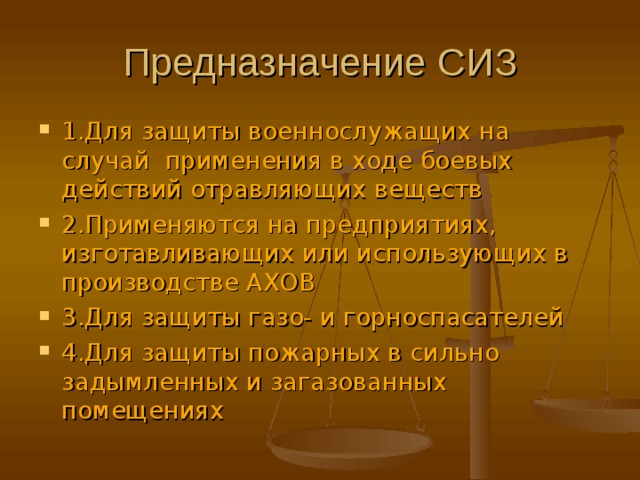

Предназначение СИЗ

• 1.Для защиты военнослужащих на случай применения в ходе боевых действий отравляющих веществ
• 2.Применяются на предприятиях, изготавливающих или использующих в производстве АХОВ
• 3.Для защиты газо- и горноспасателей
• 4.Для защиты пожарных в сильно задымленных и загазованных помещениях

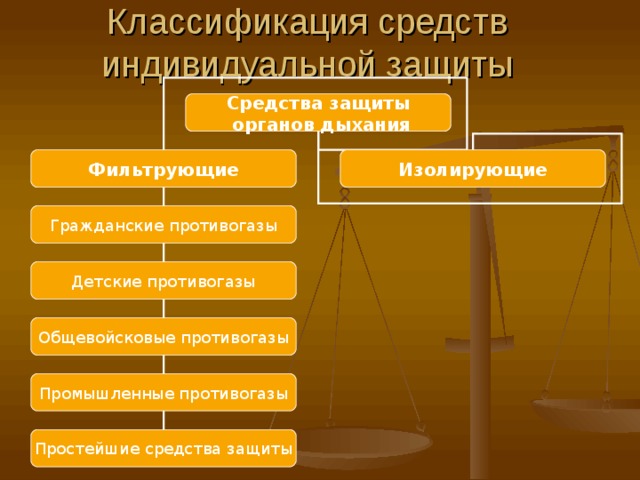

Классификация средств индивидуальной защиты

Средства защиты

органов дыхания

Фильтрующие

Изолирующие

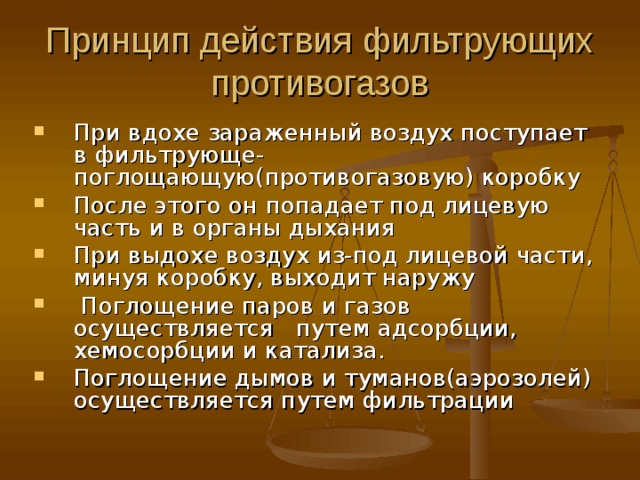

Принцип действия фильтрующих противогазов

• При вдохе зараженный воздух поступает в фильтрующе-поглощающую(противогазовую) коробку
• После этого он попадает под лицевую часть и в органы дыхания
• При выдохе воздух из-под лицевой части, минуя коробку, выходит наружу
• Поглощение паров и газов осуществляется путем адсорбции, хемосорбции и катализа.
• Поглощение дымов и туманов(аэрозолей) осуществляется путем фильтрации

Устройство фильтрующего противогаза

• 1.фильтрующе-поглощающая коробка
• 2.лицевая часть противогаза
• 3.очковый узел
• 4.шихта
• 5.ПАФ
• 6.клапанная коробка

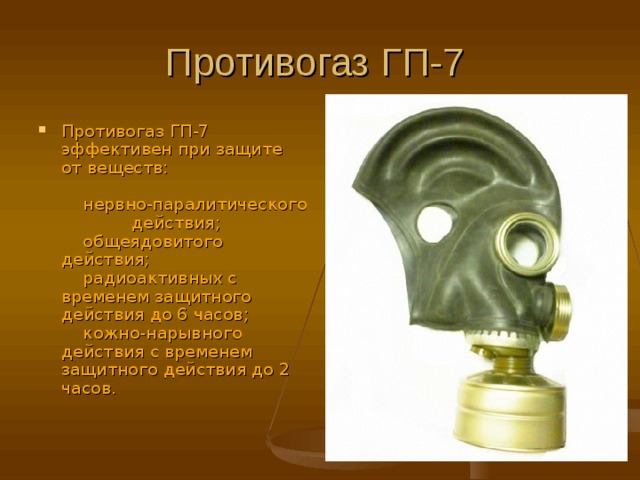

Противогаз ГП-7

• Противогаз ГП-7 эффективен при защите от веществ:     нервно-паралитического действия;     общеядовитого действия;     радиоактивных с временем защитного действия до 6 часов;     кожно-нарывного действия с временем защитного действия до 2 часов.

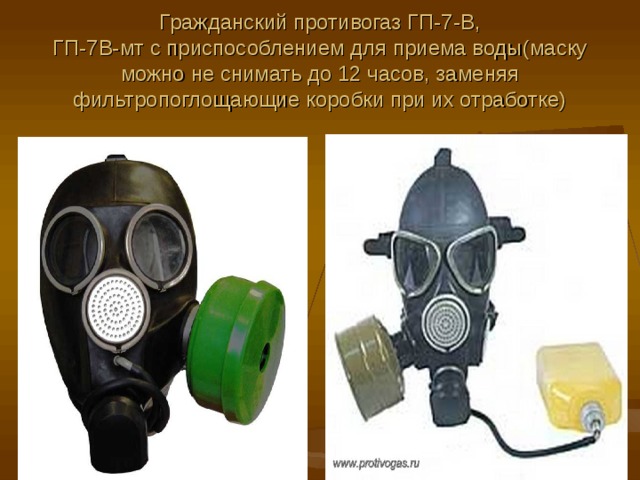

Гражданский противогаз ГП-7-В, ГП-7В-мт с приспособлением для приема воды(маску можно не снимать до 12 часов, заменяя фильтропоглощающие коробки при их отработке)

Устройство гражданского фильтрующего противогаза ГП-7

1 - лицевая часть; 2 – фильтрующе -поглащающая коробка;

3 - трикотажный чехол;

4 - узел клапана вдоха;

5 - переговорное устройство (мембрана);

6 - узел клапанов выдоха;

7 - обтюратор;

8 - наголовник (затылочная пластина);

9 - лобная лямка;

10 - височные лямки;

11 - щёчные лямки;

12 - пряжка;

13 - сумка

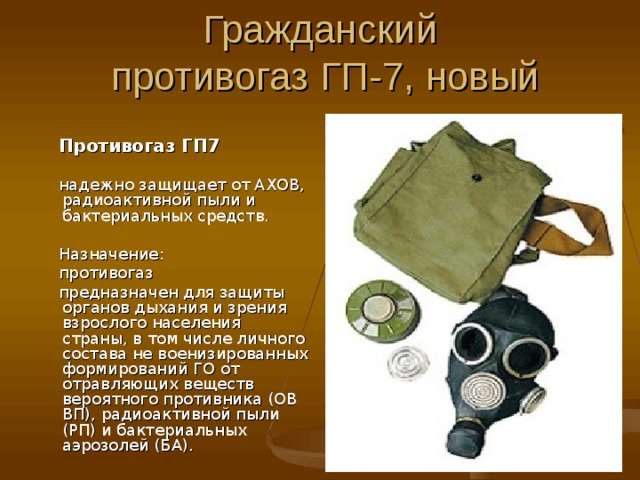

Гражданский противогаз ГП-7, новый

Противогаз ГП7

надежно защищает от АХОВ, радиоактивной пыли и бактериальных средств.

Назначение:

противогаз

предназначен для защиты органов дыхания и зрения взрослого населения страны, в том числе личного состава не военизированных формирований ГО от отравляющих веществ вероятного противника (ОВ ВП), радиоактивной пыли (РП) и бактериальных аэрозолей (БА).

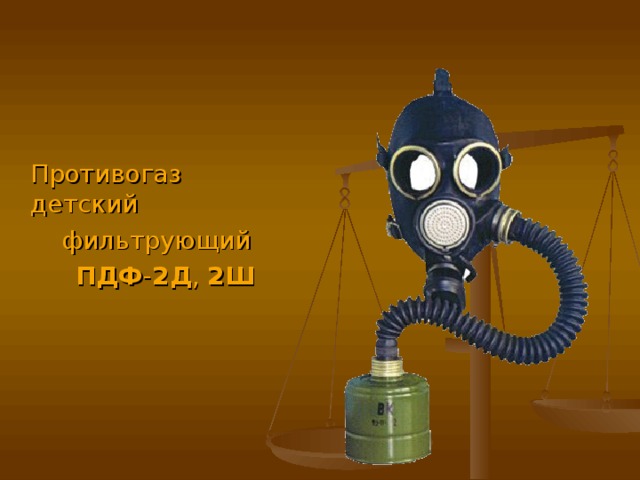

Противогаз детский

фильтрующий

ПДФ - 2Д , 2Ш

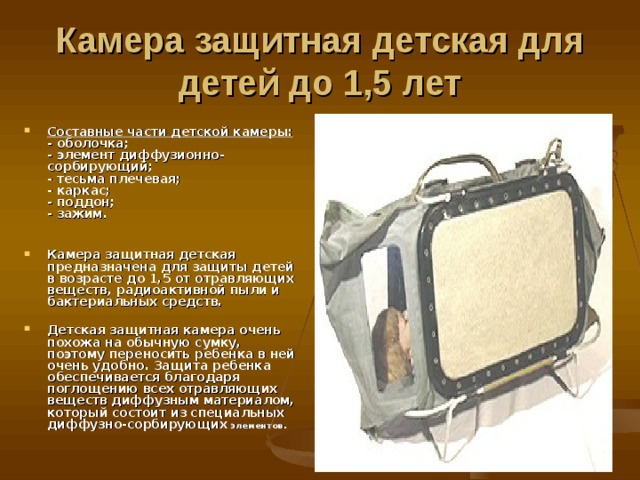

Камера защитная детская для детей до 1,5 лет

• Составные части детской камеры: - оболочка; - элемент диффузионно-сорбирующий; - тесьма плечевая; - каркас; - поддон; - зажим.

• Камера защитная детская предназначена для защиты детей в возрасте до 1,5 от отравляющих веществ, радиоактивной пыли и бактериальных средств.
• Детская защитная камера очень похожа на обычную сумку, поэтому переносить ребенка в ней очень удобно. Защита ребенка обеспечивается благодаря поглощению всех отравляющих веществ диффузным материалом, который состоит из специальных диффузно-сорбирующих элементов.

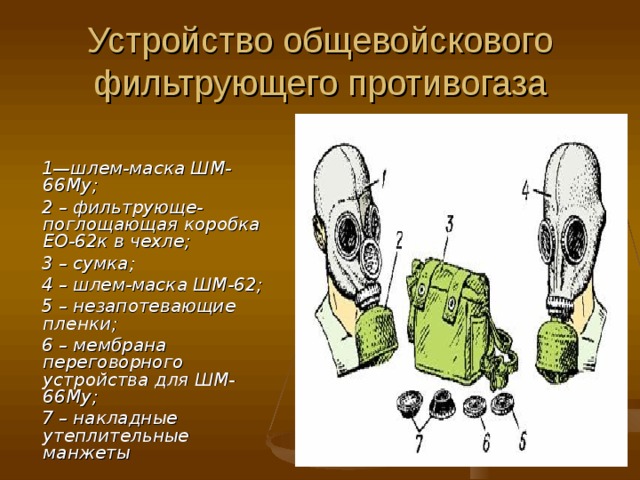

Устройство общевойскового фильтрующего противогаза

1—шлем-маска ШМ-66Му;

2 – фильтрующе-поглощающая коробка ЕО-62к в чехле;

3 – сумка;

4 – шлем-маска ШМ-62;

5 – незапотевающие пленки;

6 – мембрана переговорного устройства для ШМ-66Му;

7 – накладные утеплительные манжеты
