Физика 11 класс Линзы

«Линзы»

Тема:.

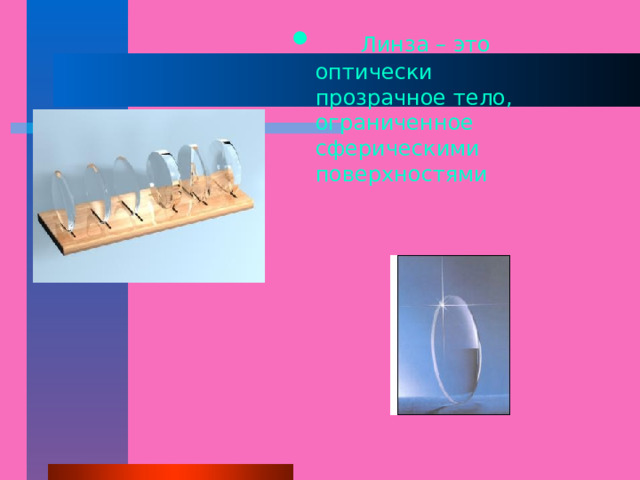

• Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями

Виды линз:

• выпуклые
• вогнутые

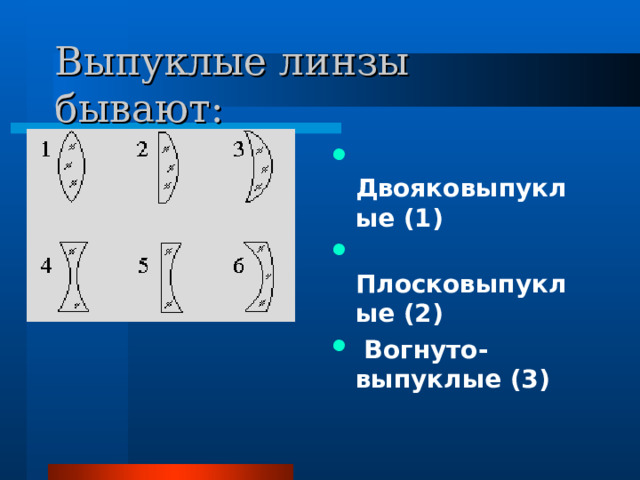

Выпуклые линзы бывают:

• Двояковыпуклые (1) ‏
• Плосковыпуклые (2) ‏
• Вогнуто-выпуклые (3) ‏

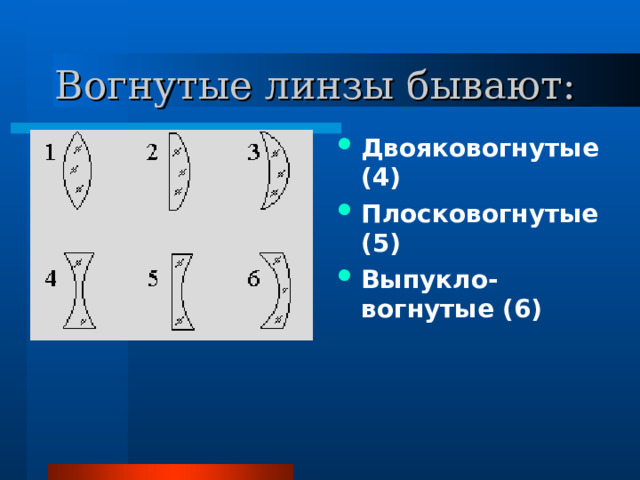

Вогнутые линзы бывают:

• Двояковогнутые (4) ‏
• Плосковогнутые (5) ‏
• Выпукло-вогнутые (6) ‏

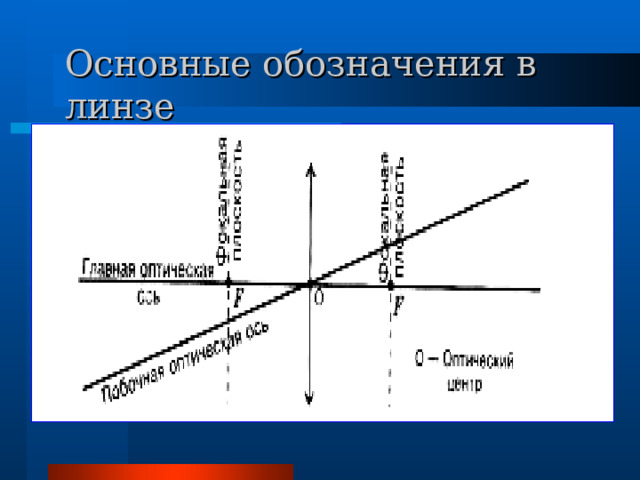

Основные обозначения в линзе

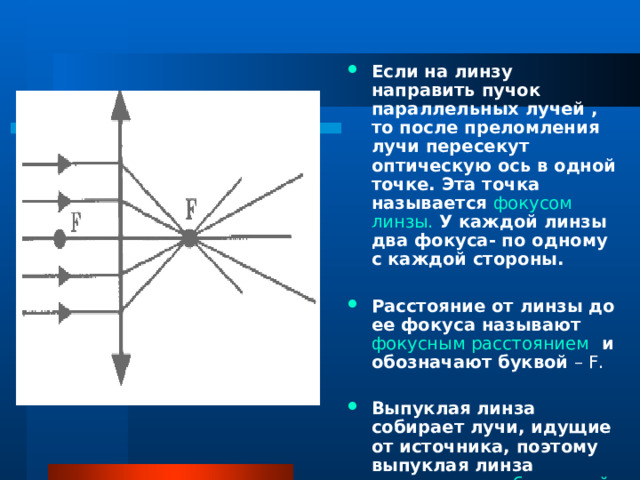

• Если на линзу направить пучок параллельных лучей , то после преломления лучи пересекут оптическую ось в одной точке. Эта точка называется фокусом линзы. У каждой линзы два фокуса- по одному с каждой стороны.

• Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F.

• Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.

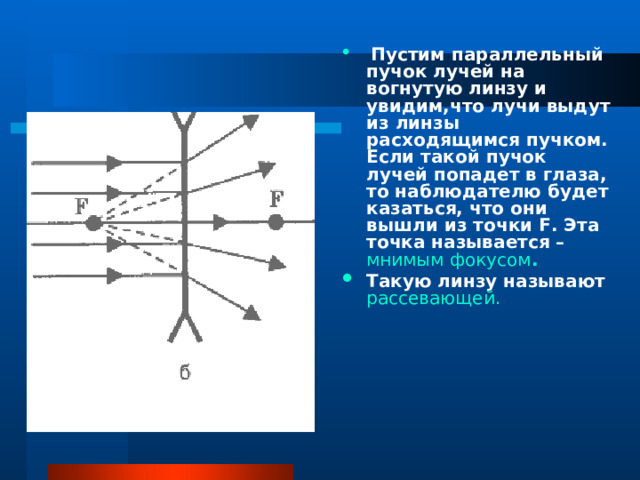

• Пустим параллельный пучок лучей на вогнутую линзу и увидим,что лучи выдут из линзы расходящимся пучком. Если такой пучок лучей попадет в глаза, то наблюдателю будет казаться, что они вышли из точки F. Эта точка называется – мнимым фокусом .
• Такую линзу называют рассевающей.

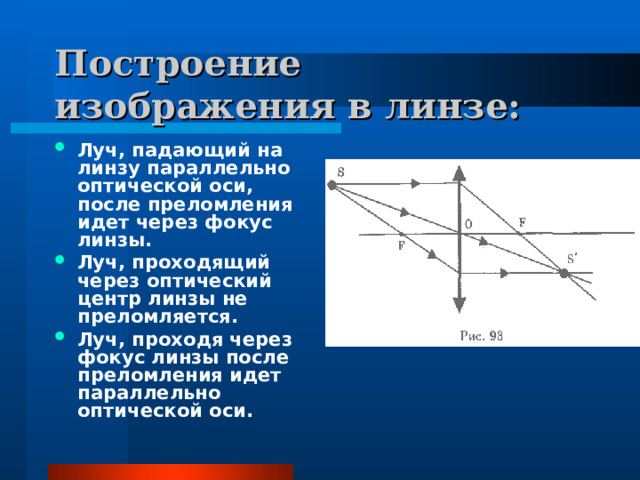

Построение изображения в линзе:

• Луч, падающий на линзу параллельно оптической оси, после преломления идет через фокус линзы.
• Луч, проходящий через оптический центр линзы не преломляется.
• Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.

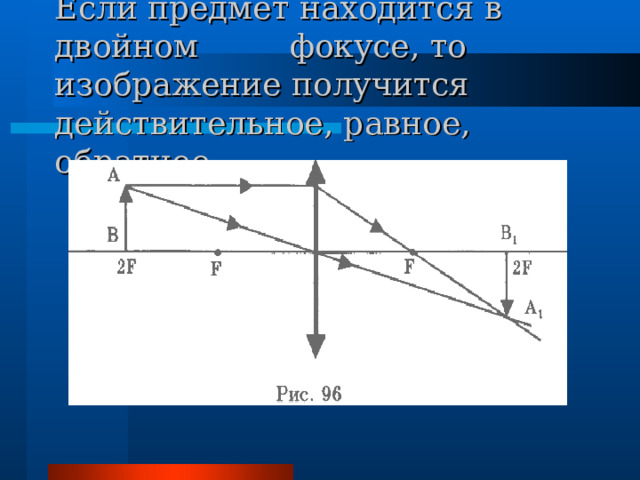

Если предмет находится в двойном фокусе, то изображение получится действительное, равное, обратное.

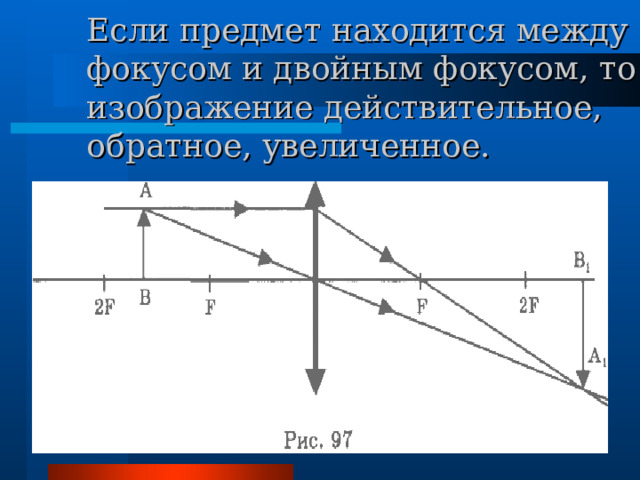

Если предмет находится между фокусом и двойным фокусом, то изображение действительное, обратное, увеличенное.

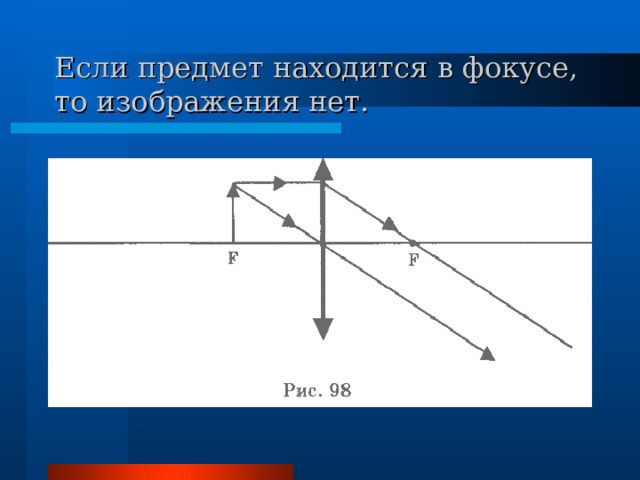

Если предмет находится в фокусе, то изображения нет.

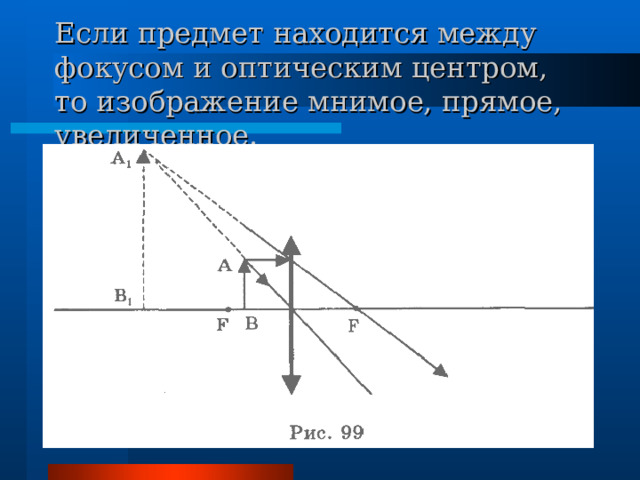

Если предмет находится между фокусом и оптическим центром, то изображение мнимое, прямое, увеличенное.

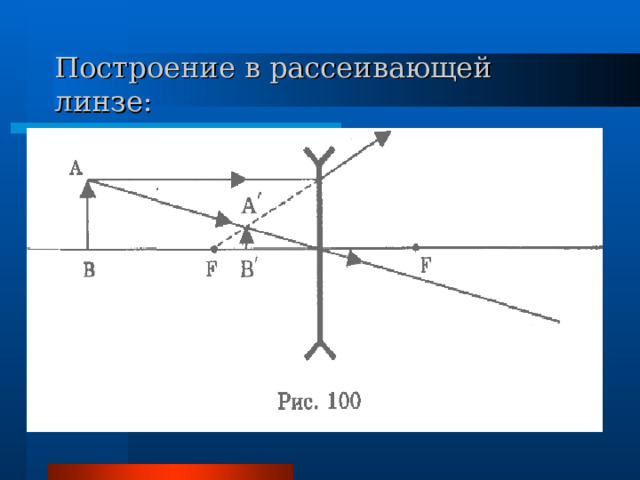

Построение в рассеивающей линзе:

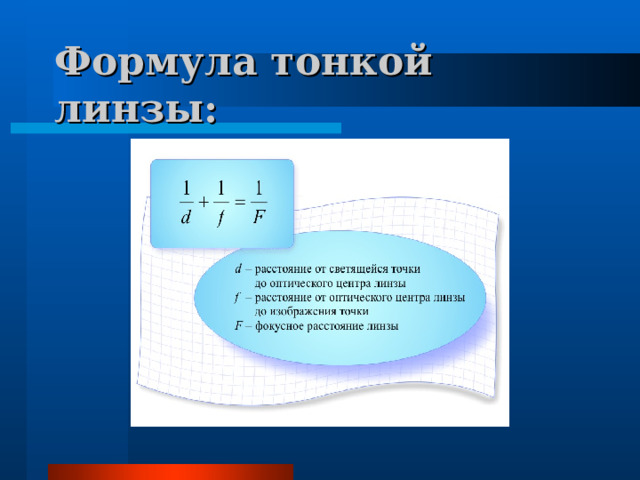

Формула тонкой линзы:

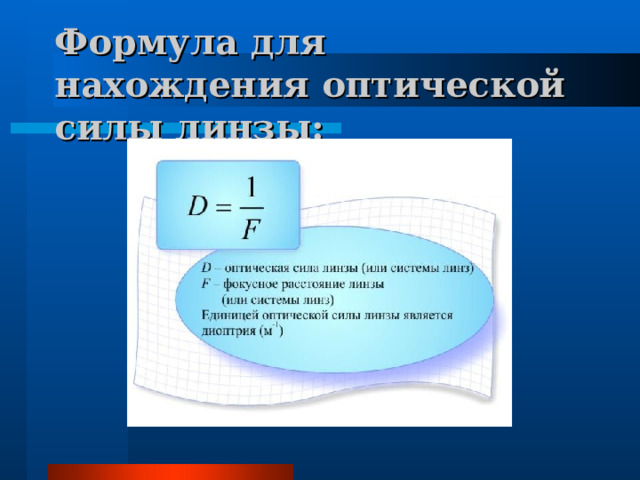

Формула для нахождения оптической силы линзы:

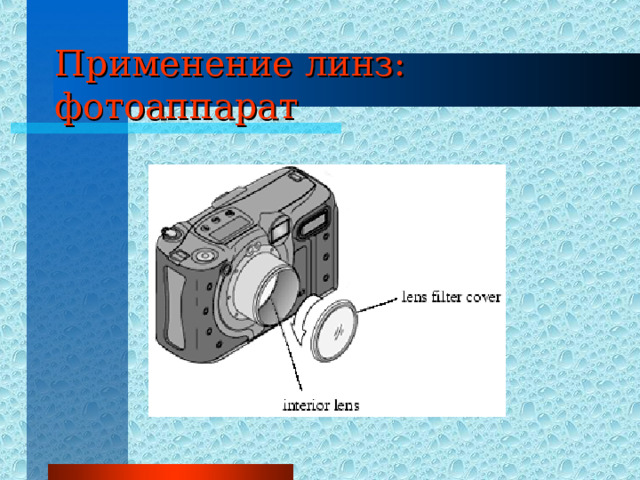

Применение линз: фотоаппарат

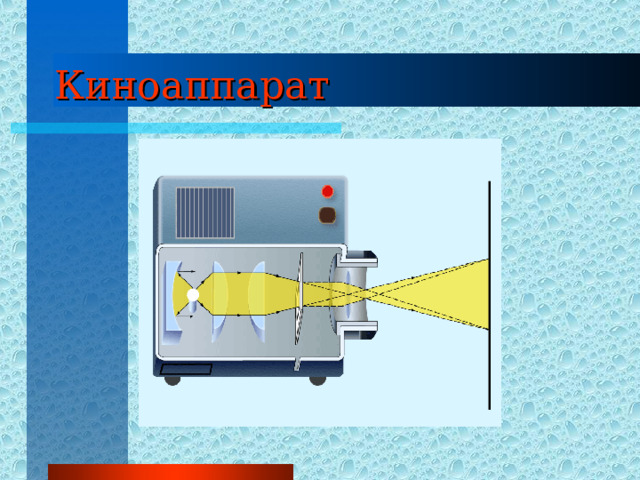

Киноаппарат

Микроскоп

Тест

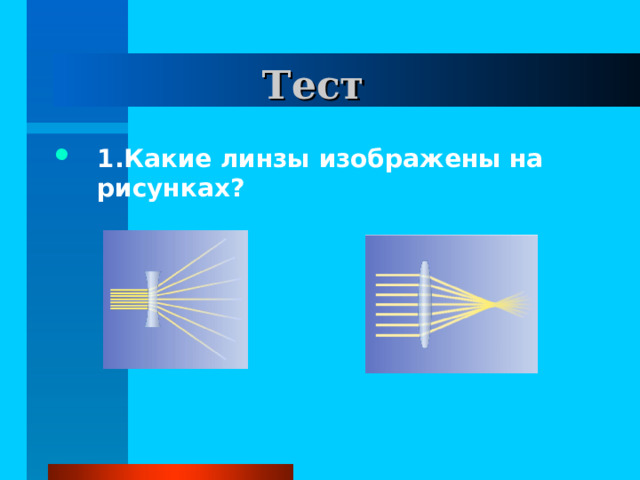

• 1.Какие линзы изображены на рисунках?

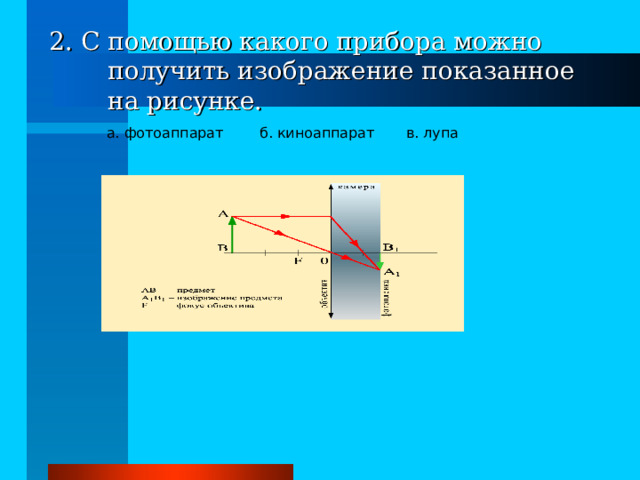

2. С помощью какого прибора можно получить изображение показанное на рисунке.

а. фотоаппарат б. киноаппарат в. лупа

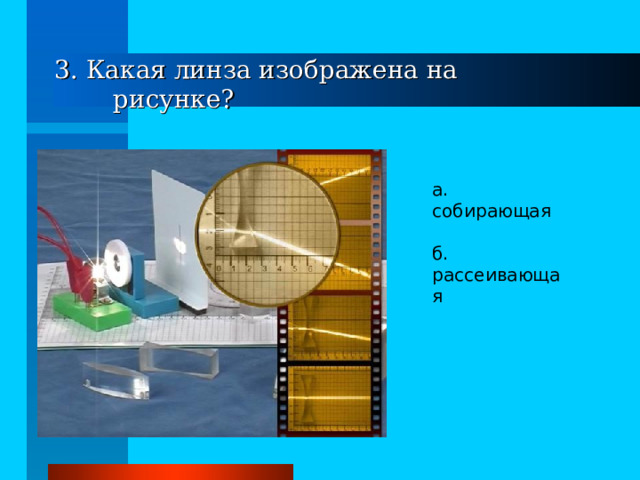

3. Какая линза изображена на рисунке?

а. собирающая

б. рассеивающая
