Физика 8 класс Лабораторная работа 7 Зависимость электрического сопротивления проводника от его длины, площади поперечного сечения и материала"

Лабораторная работа № 7

Тема: "Зависимость электрического сопротивления проводника от его длины, площади поперечного сечения и материала"

Цель: научиться измерять сопротивление провод­ника при помощи амперметра и вольтметра. Убедиться на опыте, что сопротивление проводника не зависит от силы тока в нём и напряжения на его концах.

Оборудование: источник тока, исследуемый про­водник (небольшая никелиновая спираль), амперметр, вольтметр, реостат, ключ, соединительные провода.

Тренировочные задания и вопросы

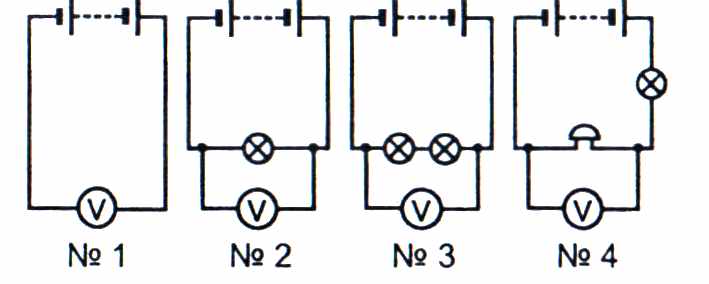

1. На каких приборах измеряет вольтметр напряжение?

№ 1 – ___________________________________________________________

№ 2 – ___________________________________________________________

№ 3 – ___________________________________________________________

№ 4 – ___________________________________________________________

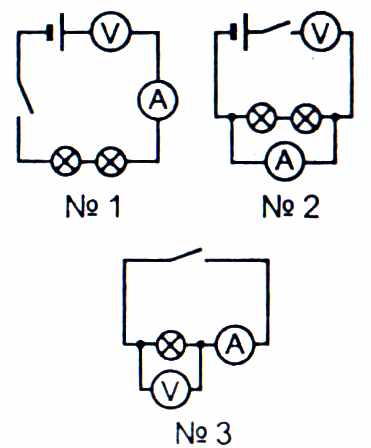

2. Какие ошибки допущены во всех трёх схемах?

№ 1 – ___________________________________________

______________________________________________

______________________________________________

№ 2 – ____________________________________________

______________________________________________

______________________________________________

№ 3 – __________________________________________

______________________________________________

______________________________________________

3. Напишите буквы, которыми обозначаются физические величины и единицы их измерения.

Сила тока _________________________________________________________

Напряжение _______________________________________________________

Сопротивление _____________________________________________________

4. 1 Ом – это _______________________________________________________

________________________________________________________________

5. Напишите формулу для нахождения электрического сопротивления через силу тока и напряжение:

________________________________________________________________

________________________________________________________________

Ход работы

1. Начертите схему цепи.

2. Измерьте силу тока в цепи

3. К концам исследуемого проводника присоедините вольт­метр и измерьте напряжение

4. Повторите опыт для 3-х других проводников.

5. Результаты измерений занесите в таблицу.

Используя закон Ома, вычислите сопротивление про­водника в 4-х случаях:

R₁= __________

R₂=__________

R₃= __________

R₄=__________

6. Сделайте вывод о том, зависит ли сопротивление проводника от силы тока в нём и напряжения на его концах.

Вывод: __________________________________________________________

________________________________________________________________

________________________________________________________________
