Физикалык электроника

Категория: Физика

Нажмите, чтобы узнать подробности

Просмотр содержимого документа
«Физикалык электроника»

  Тема: Электрондук эмиссиянын негиздери    На тему: «Кыргызстан и Турция: основные направления, перспективы экономического сотрудничества и их влияние на развитие бизнеса»   Выполнил: Ст. гр.

Тема: Электрондук эмиссиянын негиздери

На тему: «Кыргызстан и Турция: основные направления, перспективы экономического сотрудничества и их влияние на развитие бизнеса»

Выполнил:

Ст. гр.

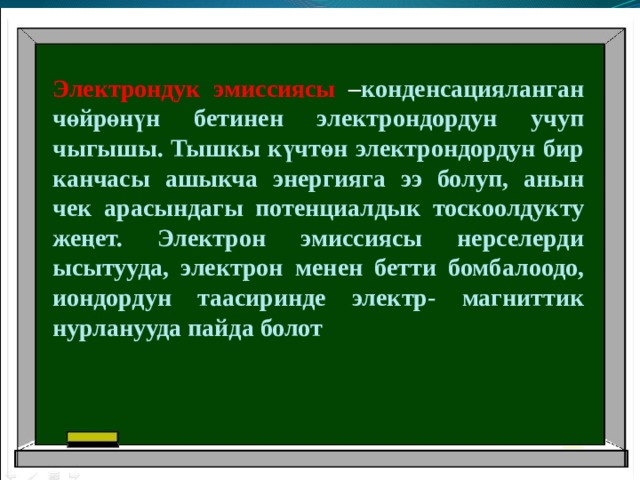

  На тему: «Кыргызстан и Турция: основные направления, перспективы экономического сотрудничества и их влияние на развитие бизнеса»   Электрондук эмиссиясы – конденсацияланган чөйрөнүн бетинен электрондордун учуп чыгышы. Тышкы күчтөн электрондордун бир канчасы ашыкча энергияга ээ болуп, анын чек арасындагы потенциалдык тоскоолдукту жеңет. Электрон эмиссиясы нерселерди ысытууда, электрон менен бетти бомбалоодо, иондордун таасиринде электр- магниттик нурланууда пайда болот   Выполнил: Ст. гр.

На тему: «Кыргызстан и Турция: основные направления, перспективы экономического сотрудничества и их влияние на развитие бизнеса»

Электрондук эмиссиясы конденсацияланган чөйрөнүн бетинен электрондордун учуп чыгышы. Тышкы күчтөн электрондордун бир канчасы ашыкча энергияга ээ болуп, анын чек арасындагы потенциалдык тоскоолдукту жеңет. Электрон эмиссиясы нерселерди ысытууда, электрон менен бетти бомбалоодо, иондордун таасиринде электр- магниттик нурланууда пайда болот

Выполнил:

Ст. гр.

Электрондук эмиссиянын түрлөрү: Жылуулук электрондорунун эмиссиясы –деп ысытылган металл катодунан электрондордун бөлүнүп чыгуу кубулушун айтабыз.  Экинчи жолку эмиссия – деп “муздак” металлдын бетинен биринчи жолку электрондор менен бомбалоонун натыйжасында электрондордун чыгуу кубулушун айтабыз  Фотоэлектрондук эмиссия – бул катоддун бетин нурлантканда нурлануу кванттарынын энергияларынын электрондор аркылуу жутулушу эсетелинет.Жарык электрондорунун эмиссиясын ар кандай фотоэлектрдик приборлор: фотоэлементтерде, фотокөбөйтүүчүлөргө, берүүчү телевизиондук түтүкчөлөрдө колдонулат.  Электростатикалык ( автоэлектрондук ) эмиссия катуу жана суюк нерселерден катоддун бетинде пайда кылынган ылдамдатылган сырткы электр талаасынын аракети астында электрондордун бөлүнүп чыгышы менен шартталат. Пятерка основных инвесторов экономики Кыргызстана из стран дальнего зарубежья в 2013-году (%%)

Электрондук эмиссиянын түрлөрү:

Жылуулук электрондорунун эмиссиясы –деп ысытылган металл катодунан электрондордун бөлүнүп чыгуу кубулушун айтабыз.

Экинчи жолку эмиссия – деп “муздак” металлдын бетинен биринчи жолку электрондор менен бомбалоонун натыйжасында электрондордун чыгуу кубулушун айтабыз

Фотоэлектрондук эмиссия – бул катоддун бетин нурлантканда нурлануу кванттарынын энергияларынын электрондор аркылуу жутулушу эсетелинет.Жарык электрондорунун эмиссиясын ар кандай фотоэлектрдик приборлор: фотоэлементтерде, фотокөбөйтүүчүлөргө, берүүчү телевизиондук түтүкчөлөрдө колдонулат.

Электростатикалык ( автоэлектрондук ) эмиссия катуу жана суюк нерселерден катоддун бетинде пайда кылынган ылдамдатылган сырткы электр талаасынын аракети астында электрондордун бөлүнүп чыгышы менен шартталат.

Пятерка основных инвесторов экономики Кыргызстана из стран дальнего зарубежья в 2013-году (%%)

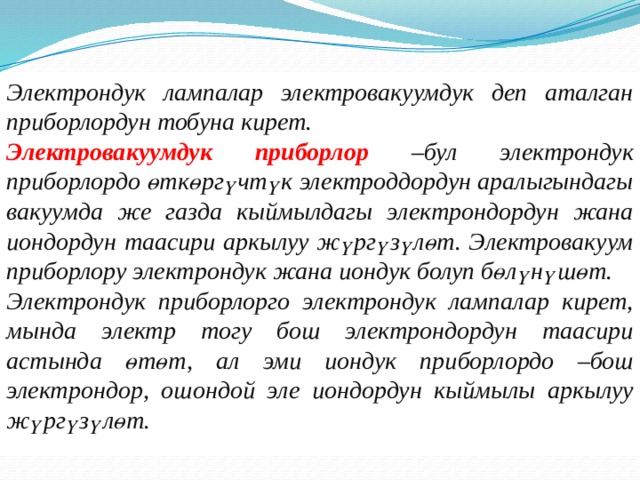

Электрондук лампалар электровакуумдук деп аталган приборлордун тобуна кирет. Электровакуумдук приборлор –бул электрондук приборлордо өткөргүчтүк электроддордун аралыгындагы вакуумда же газда кыймылдагы электрондордун жана иондордун таасири аркылуу жүргүзүлөт. Электровакуум приборлору электрондук жана иондук болуп бөлүнүшөт. Электрондук приборлорго электрондук лампалар кирет, мында электр тогу бош электрондордун таасири астында өтөт, ал эми иондук приборлордо –бош электрондор, ошондой эле иондордун кыймылы аркылуу жүргүзүлөт.

Электрондук лампалар электровакуумдук деп аталган приборлордун тобуна кирет.

Электровакуумдук приборлор –бул электрондук приборлордо өткөргүчтүк электроддордун аралыгындагы вакуумда же газда кыймылдагы электрондордун жана иондордун таасири аркылуу жүргүзүлөт. Электровакуум приборлору электрондук жана иондук болуп бөлүнүшөт.

Электрондук приборлорго электрондук лампалар кирет, мында электр тогу бош электрондордун таасири астында өтөт, ал эми иондук приборлордо –бош электрондор, ошондой эле иондордун кыймылы аркылуу жүргүзүлөт.

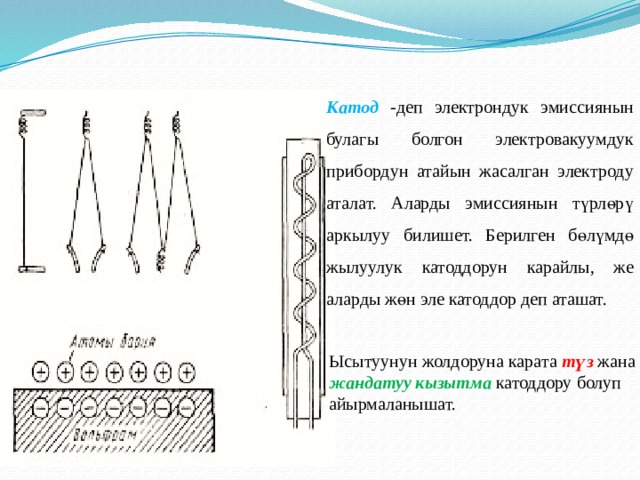

Катод - деп электрондук эмиссиянын булагы болгон электровакуумдук прибордун атайын жасалган электроду аталат. Аларды эмиссиянын түрлөрү аркылуу билишет. Берилген бөлүмдө жылуулук катоддорун карайлы, же аларды жөн эле катоддор деп аташат. Ысытуунун жолдоруна карата түз  жана жандатуу кызытма катоддору болуп айырмаланышат.

Катод - деп электрондук эмиссиянын булагы болгон электровакуумдук прибордун атайын жасалган электроду аталат. Аларды эмиссиянын түрлөрү аркылуу билишет. Берилген бөлүмдө жылуулук катоддорун карайлы, же аларды жөн эле катоддор деп аташат.

Ысытуунун жолдоруна карата түз жана жандатуу кызытма катоддору болуп айырмаланышат.

Экономдуулугун көбөйтүү жана жумушчу температураны азайтуу үчүн аракеттештирилген катоддор колдонулат. Мындай катоддордун бетине аракеттүү металлдарды кошушат (мисалы: барийди). Аракеттештирилген катмар ылдамдатуучу талааны пайда кылат жана чыгуу потенциалы азаят. Барий катоддорунун экономдуулугу Н=50, качан жумушчу температурасы 800 -900 К болгондо.   Барий катоддоруна катарлаш оксиддер кеңири колдонулат, буларда аракеттүү катмар жердеги щелочтук металлдардын оксиддеринен турат: барий, стронций жана кальций.

Экономдуулугун көбөйтүү жана жумушчу температураны азайтуу үчүн аракеттештирилген катоддор колдонулат. Мындай катоддордун бетине аракеттүү металлдарды кошушат (мисалы: барийди). Аракеттештирилген катмар ылдамдатуучу талааны пайда кылат жана чыгуу потенциалы азаят. Барий катоддорунун экономдуулугу Н=50, качан жумушчу температурасы 800 -900 К болгондо.



Барий катоддоруна катарлаш оксиддер кеңири колдонулат, буларда аракеттүү катмар жердеги щелочтук металлдардын оксиддеринен турат: барий, стронций жана кальций.

Ысытуунун жолдоруна карата түз  жана жандатуу кызытма катоддору болуп айырмаланышат. Түз кызытма катодду ысытууда катод аркылуу өтүүчү токтун эсебинен жүрөт , буларды араң эрүүчү материалдар (вольфрам, тантал) менен жасашат. Келбетинин жөнөкөйлүгүнө карабастан, бул катоддор жетишпеген жактары бар: жеңил массага ээ болушуп, алар эң аз жылуулук инерцияга ээ,ошондуктан аларды турактуу ток менен азыктандыруу зарыл Жандатуу кызытма катоду араң эрүүчү металлдан жасалган көңдөй цилиндрден турат. Аны ысытуу катоддун ичинде жайгашкан жана андан обочолонгон кызытма сым ( ысыткыч ) менен жүргүзүлөт .

Ысытуунун жолдоруна карата түз жана жандатуу кызытма катоддору болуп айырмаланышат.

Түз кызытма катодду ысытууда катод аркылуу өтүүчү токтун эсебинен жүрөт , буларды араң эрүүчү материалдар (вольфрам, тантал) менен жасашат. Келбетинин жөнөкөйлүгүнө карабастан, бул катоддор жетишпеген жактары бар: жеңил массага ээ болушуп, алар эң аз жылуулук инерцияга ээ,ошондуктан аларды турактуу ток менен азыктандыруу зарыл

Жандатуу кызытма катоду араң эрүүчү металлдан жасалган көңдөй цилиндрден турат. Аны ысытуу катоддун ичинде жайгашкан жана андан обочолонгон кызытма сым ( ысыткыч ) менен жүргүзүлөт .

Түз кызытма катодунун жана жандатма кызытма катодунун электрондук белгилениши

Түз кызытма катодунун жана жандатма кызытма катодунун электрондук белгилениши

Триод – деп анод менен катоддун ортосундагы мейкиндикте үчүнчү электрод ( башкаруучу торчо ) киргизилген электрондук лампаны айтабыз. Триоддор өзгөрүлмө чыңалууларды жана токторду күчөтүү жана генерирлөө үчүн, ошондой эле жай өзгөрүүчү чыңалууларды турактуу токтун күчөткүчү) күчөтүү үчүн колдонулат. Келбети жактан триод диод сыяктуу жогорку вакуумдагы айнек же металл баллону түрүндө жасалган. Баллондун ичинде электроддор: анод А , катод К жана башкаруучу торчо С жайгашкан. Башкаруучу торчо, уюлгу (спираль) түрүндө араң эрүүчү зымдан жасалып, катоддон анодду көздөй учуучу электрондордун агымынын тыгыздыгын башкаруу үчүн колдонулат.

Триод деп анод менен катоддун ортосундагы мейкиндикте үчүнчү электрод ( башкаруучу торчо ) киргизилген электрондук лампаны айтабыз. Триоддор өзгөрүлмө чыңалууларды жана токторду күчөтүү жана генерирлөө үчүн, ошондой эле жай өзгөрүүчү чыңалууларды турактуу токтун күчөткүчү) күчөтүү үчүн колдонулат.

Келбети жактан триод диод сыяктуу жогорку вакуумдагы айнек же металл баллону түрүндө жасалган. Баллондун ичинде электроддор: анод А , катод К жана башкаруучу торчо С жайгашкан. Башкаруучу торчо, уюлгу (спираль) түрүндө араң эрүүчү зымдан жасалып, катоддон анодду көздөй учуучу электрондордун агымынын тыгыздыгын башкаруу үчүн колдонулат.

Триодтун вольт-ампердик мүнөздөмөсү

Триодтун вольт-ампердик мүнөздөмөсү
