Классификация методов ультразвукового контроля

Просмотр содержимого документа
«ФОАК, Методы УЗК»

30.08.24 ПРЕДМЕТ  «ФИЗИЧЕСКИЕ ОСНОВЫ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ» Тема: Методы ультразвукового контроля 1 | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

ПРЕДМЕТ «ФИЗИЧЕСКИЕ ОСНОВЫ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ»

Тема: Методы ультразвукового контроля

1 | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 КЛАССИФИКАЦИЯ МЕТОДОВ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

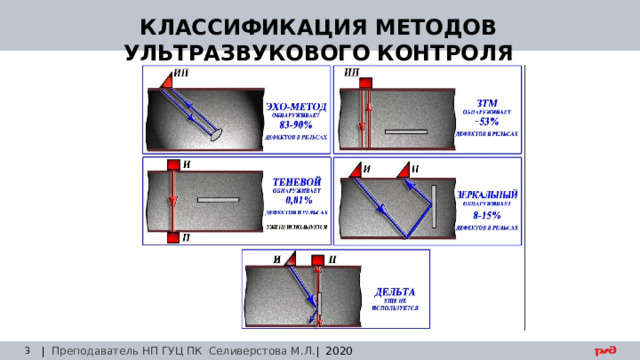

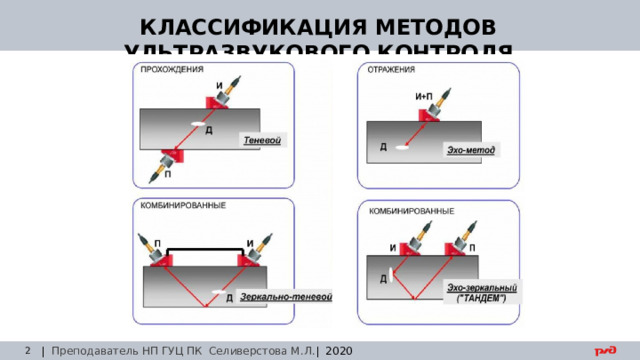

КЛАССИФИКАЦИЯ МЕТОДОВ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 КЛАССИФИКАЦИЯ МЕТОДОВ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

КЛАССИФИКАЦИЯ МЕТОДОВ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы Какой метод используют в данном случае? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

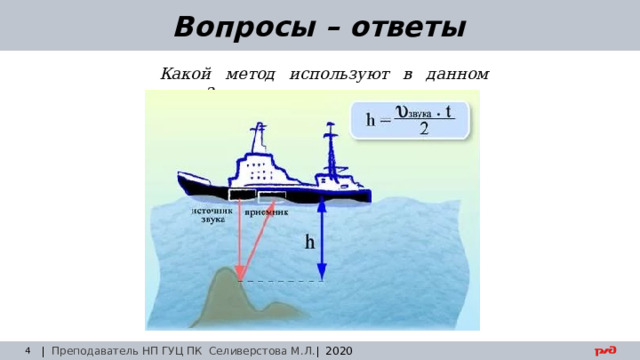

Вопросы – ответы

Какой метод используют в данном случае?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 СПОСОБЫ РЕАЛИЗАЦИИ ЭМ И ЗТМ КОНТРОЛЯ Эхо метод Зеркально-теневой метод | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

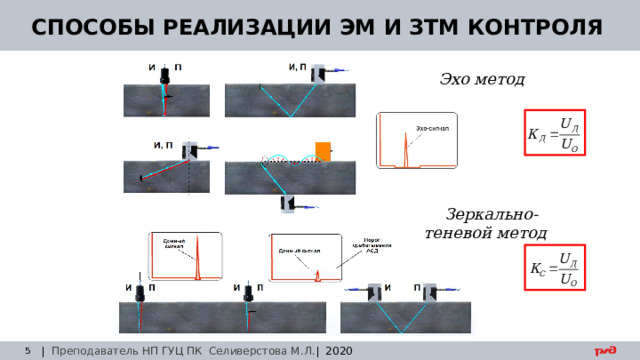

СПОСОБЫ РЕАЛИЗАЦИИ ЭМ И ЗТМ КОНТРОЛЯ

Эхо метод

Зеркально-теневой метод

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы Какой метод контроля реализован в первом и во втором случае? В каком случае при реализации ЗТМ коэффициент ослабления донного сигнала будет равен нулю, а в каком единице? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

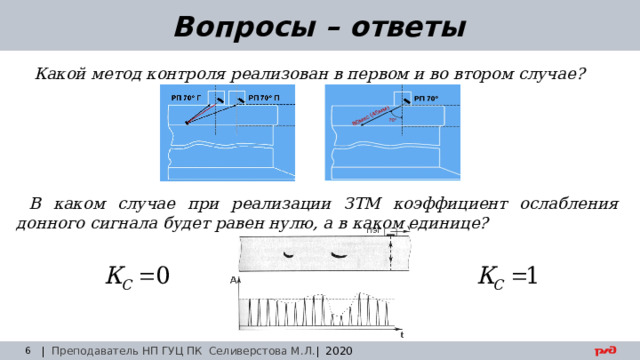

Вопросы – ответы

Какой метод контроля реализован в первом и во втором случае?

В каком случае при реализации ЗТМ коэффициент ослабления донного сигнала будет равен нулю, а в каком единице?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА Амплитуда эхо-сигнала | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

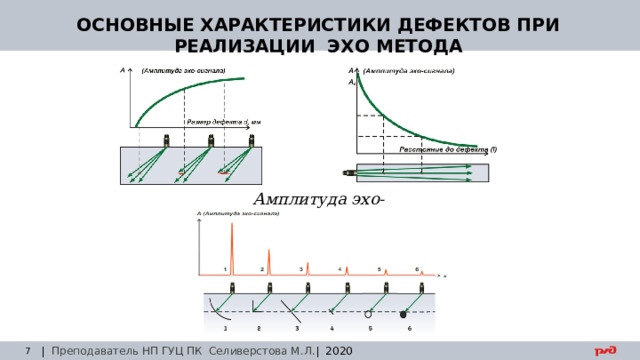

30.08.24

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА

Амплитуда эхо-сигнала

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы В каком порядке будут располагаться ПЭП (их номера) по мере возрастания амплитуды эхо-сигнала при реализации эхо-метода? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

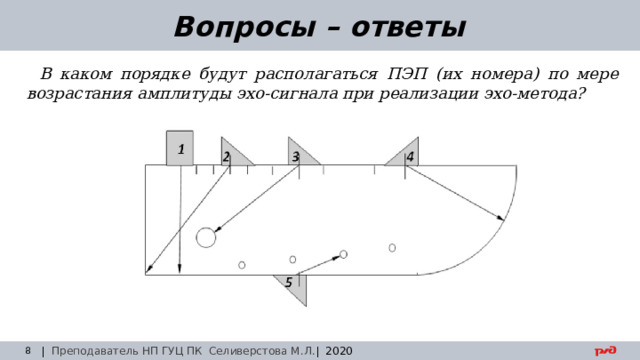

Вопросы – ответы

В каком порядке будут располагаться ПЭП (их номера) по мере возрастания амплитуды эхо-сигнала при реализации эхо-метода?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА Координаты дефекта | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

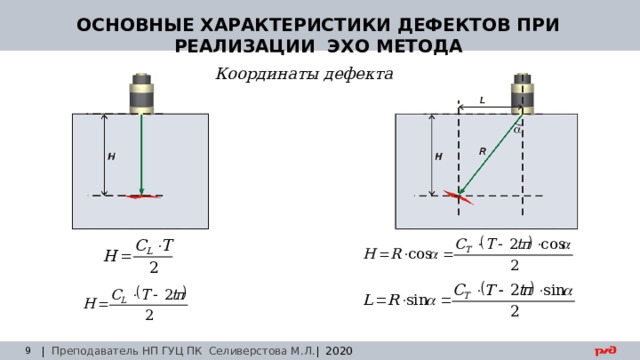

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА

Координаты дефекта

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы Какие координаты дефекта будут равны нулю в первом и во втором случае при реализации эхо-метода? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

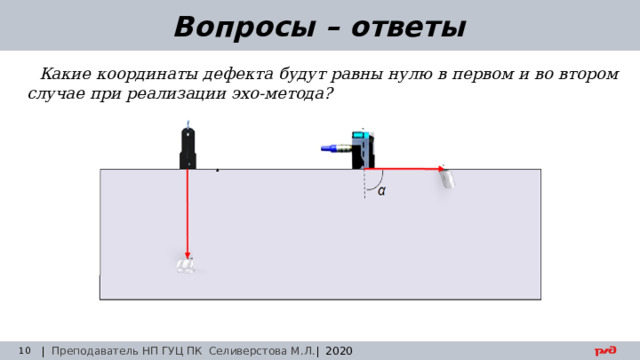

30.08.24

Вопросы – ответы

Какие координаты дефекта будут равны нулю в первом и во втором случае при реализации эхо-метода?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА При обнаружении дефекта с помощью УЗК нельзя оценить его истинные размеры. Такие размеры дефекта назвали условными . Условные размеры дефекта | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

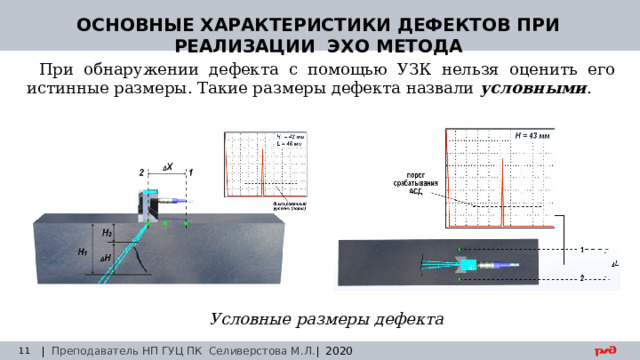

30.08.24

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОВ ПРИ РЕАЛИЗАЦИИ ЭХО МЕТОДА

При обнаружении дефекта с помощью УЗК нельзя оценить его истинные размеры. Такие размеры дефекта назвали условными .

Условные размеры дефекта

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы Какие условные размеры дефекта в режиме «от поверхности» определяют с помощью наклонного ПЭП при контроле рельса в головке, в шейке и в подошве рельса? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

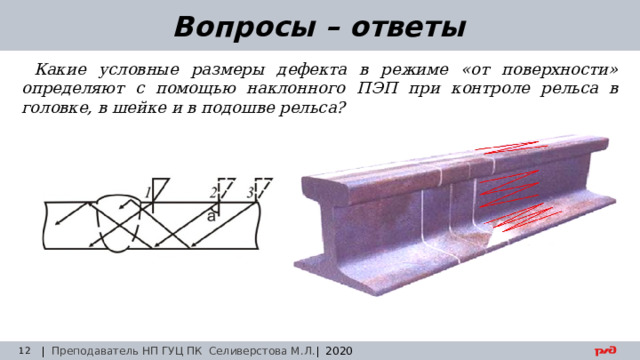

30.08.24

Вопросы – ответы

Какие условные размеры дефекта в режиме «от поверхности» определяют с помощью наклонного ПЭП при контроле рельса в головке, в шейке и в подошве рельса?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 ВИДЫ ПОМЕХ ПРИ РЕАЛИЗАЦИИ ЗТМ | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

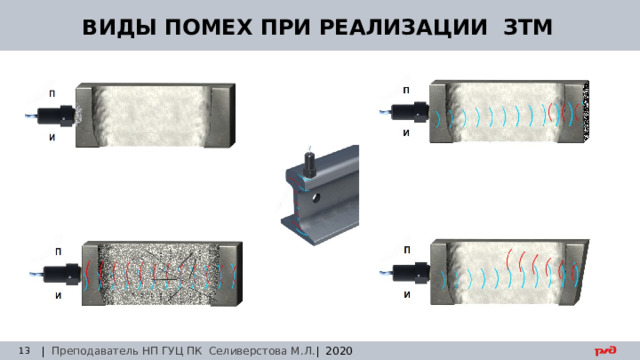

ВИДЫ ПОМЕХ ПРИ РЕАЛИЗАЦИИ ЗТМ

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы Какие виды помех при реализации ЗТМ возникают в кривых участках пути? Каковы причины пропадания донного сигнала при реализации ЗТМ? | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

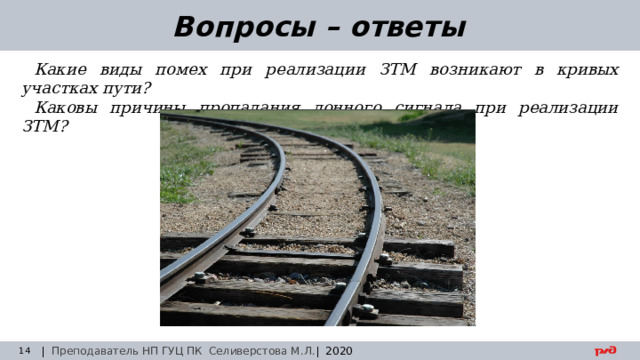

30.08.24

Вопросы – ответы

Какие виды помех при реализации ЗТМ возникают в кривых участках пути?

Каковы причины пропадания донного сигнала при реализации ЗТМ?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 СПОСОБЫ РЕАЛИЗАЦИИ ЗЕРКАЛЬНОГО МЕТОДА КОНТРОЛЯ Зеркальный метод контроля применяют для обнаружения вертикально ориентированных трещин  с зеркальной отражающей поверхностью , те которые не обнаруживаются эхо методом. | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

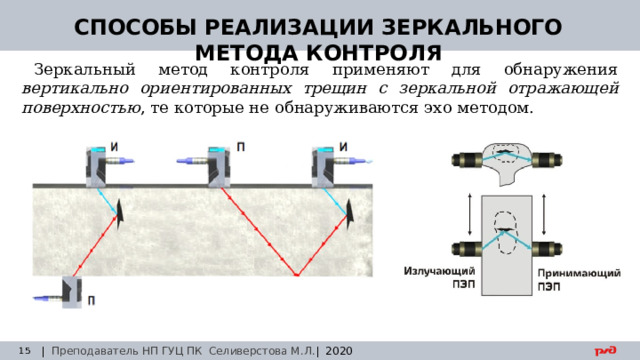

30.08.24

СПОСОБЫ РЕАЛИЗАЦИИ ЗЕРКАЛЬНОГО МЕТОДА КОНТРОЛЯ

Зеркальный метод контроля применяют для обнаружения вертикально ориентированных трещин с зеркальной отражающей поверхностью , те которые не обнаруживаются эхо методом.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 СПОСОБЫ РЕАЛИЗАЦИИ ТЕНЕВОГО МЕТОДА КОНТРОЛЯ Теневой и зеркально теневой методы контроля позволяют выявлять мелкие скопления пор , те которые не обнаруживаются эхо методом. | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

30.08.24

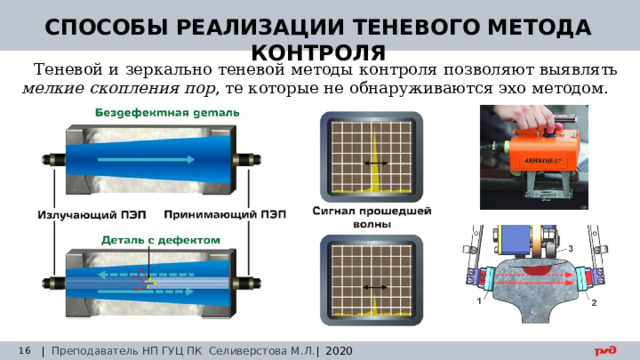

СПОСОБЫ РЕАЛИЗАЦИИ ТЕНЕВОГО МЕТОДА КОНТРОЛЯ

Теневой и зеркально теневой методы контроля позволяют выявлять мелкие скопления пор , те которые не обнаруживаются эхо методом.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24 Вопросы – ответы При реализации каких методов контроля и схем контроля возможно выявление дефектов в головке рельса в первом и во втором случае? Горизонтальная продольная трещина в головке рельса Вертикальная продольная трещина в головке рельса | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020  Заседание технического совета 29.03.2019

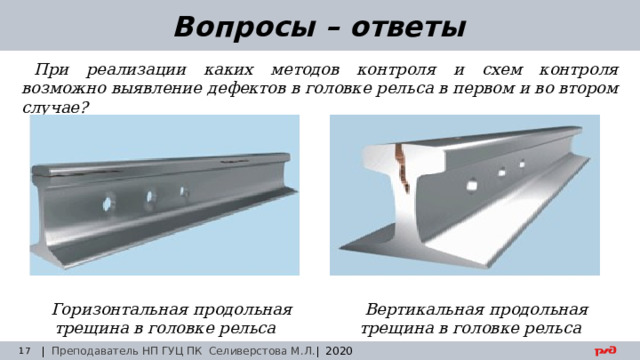

30.08.24

Вопросы – ответы

При реализации каких методов контроля и схем контроля возможно выявление дефектов в головке рельса в первом и во втором случае?

Горизонтальная продольная трещина в головке рельса

Вертикальная продольная трещина в головке рельса

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

Спасибо за внимание | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Спасибо за внимание

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020
