ПРЕДМЕТ «ФИЗИЧЕСКИЕ ОСНОВЫ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ»

Тема: Параметры метода и контроля

1 | Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

РЕЖИМ ВРЕМЕННОЙ РЕГУЛИРОВКИ ЧУВСТВИТЕЛЬНОСТИ

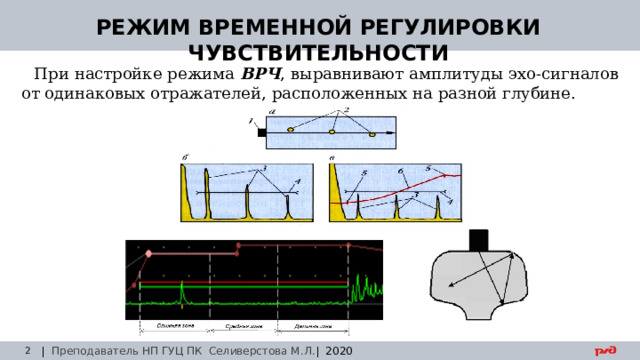

При настройке режима ВРЧ , выравнивают амплитуды эхо-сигналов от одинаковых отражателей, расположенных на разной глубине.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

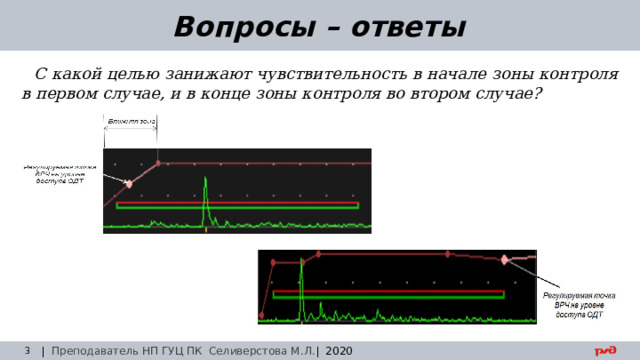

С какой целью занижают чувствительность в начале зоны контроля в первом случае, и в конце зоны контроля во втором случае?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

УГОЛ ВВОДА НАКЛОННОГО ПРЕОБРАЗОВАТЕЛЯ

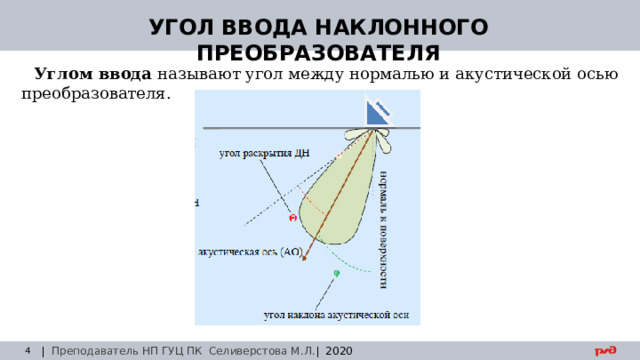

Углом ввода называют угол между нормалью и акустической осью преобразователя.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

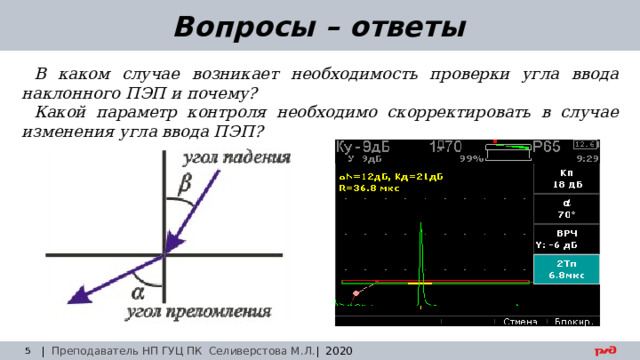

В каком случае возникает необходимость проверки угла ввода наклонного ПЭП и почему?

Какой параметр контроля необходимо скорректировать в случае изменения угла ввода ПЭП?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

СКОРОСТЬ И ШАГ СКАНИРОВАНИЯ

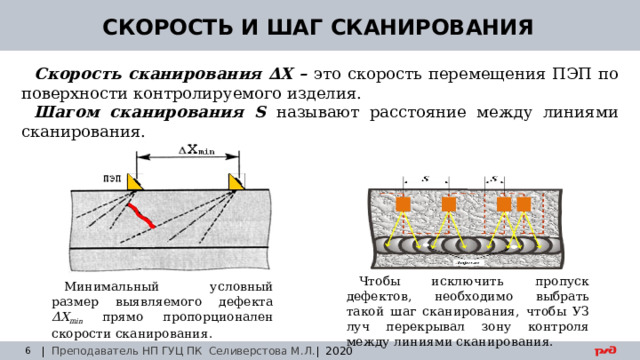

Скорость сканирования ∆Х – это скорость перемещения ПЭП по поверхности контролируемого изделия.

Шагом сканирования S называют расстояние между линиями сканирования.

Чтобы исключить пропуск дефектов, необходимо выбрать такой шаг сканирования, чтобы УЗ луч перекрывал зону контроля между линиями сканирования.

Минимальный условный размер выявляемого дефекта ΔХ min прямо пропорционален скорости сканирования.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

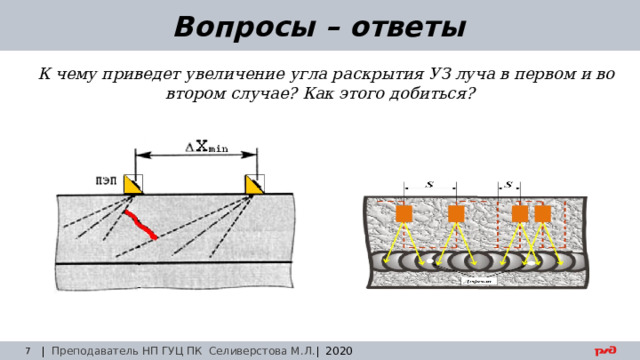

К чему приведет увеличение угла раскрытия УЗ луча в первом и во втором случае? Как этого добиться?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

МЕРТВАЯ ЗОНА

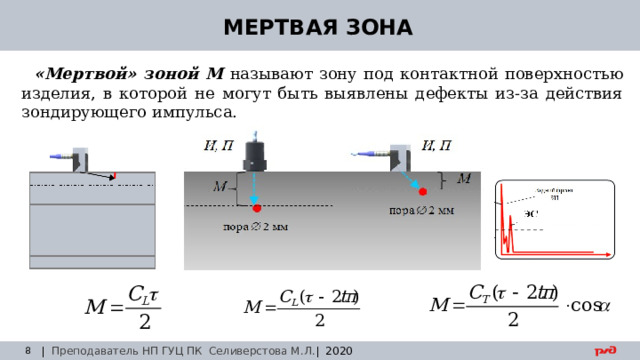

«Мертвой» зоной М называют зону под контактной поверхностью изделия, в которой не могут быть выявлены дефекты из-за действия зондирующего импульса.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

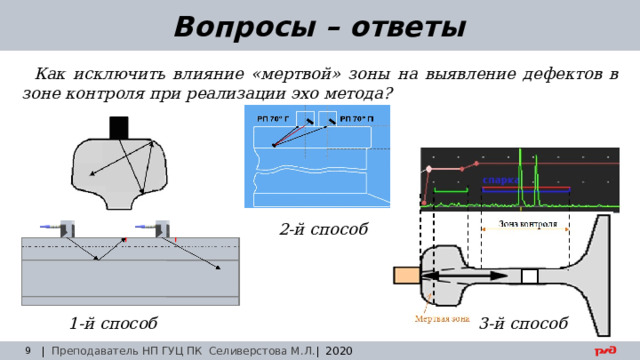

Как исключить влияние «мертвой» зоны на выявление дефектов в зоне контроля при реализации эхо метода?

2-й способ

1-й способ

3-й способ

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ДЕФЕКТОСКОПА

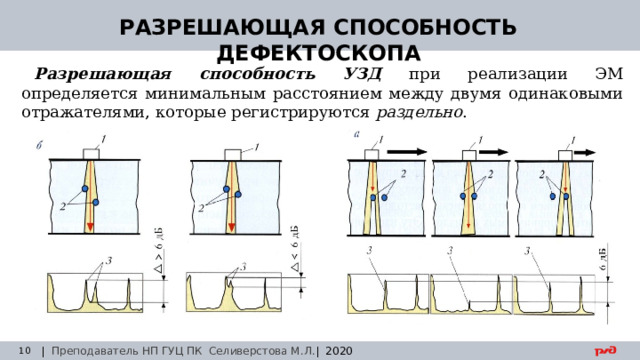

Разрешающая способность УЗД при реализации ЭМ определяется минимальным расстоянием между двумя одинаковыми отражателями, которые регистрируются раздельно .

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

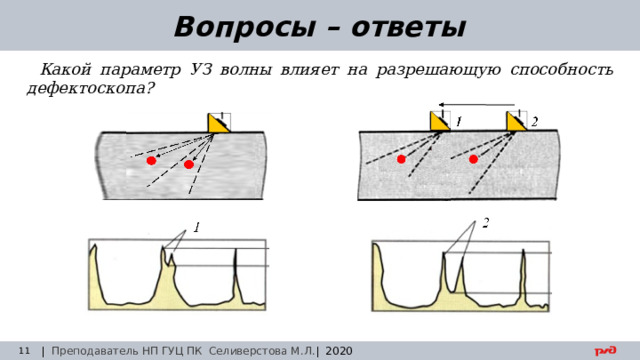

Какой параметр УЗ волны влияет на разрешающую способность дефектоскопа?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

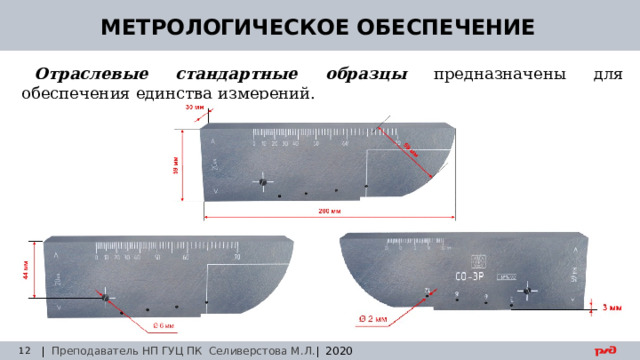

Отраслевые стандартные образцы предназначены для обеспечения единства измерений.

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

ОСНОВНЫЕ ПАРАМЕТРЫ КОНТРОЛЯ НАКЛОННЫХ ПЭП

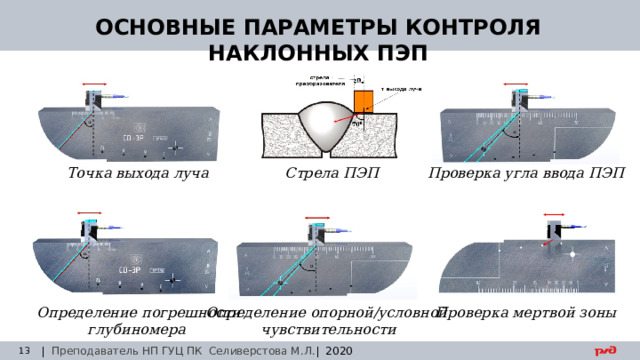

Точка выхода луча

Стрела ПЭП

Проверка угла ввода ПЭП

Определение погрешности

глубиномера

Проверка мертвой зоны

Определение опорной/условной

чувствительности

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

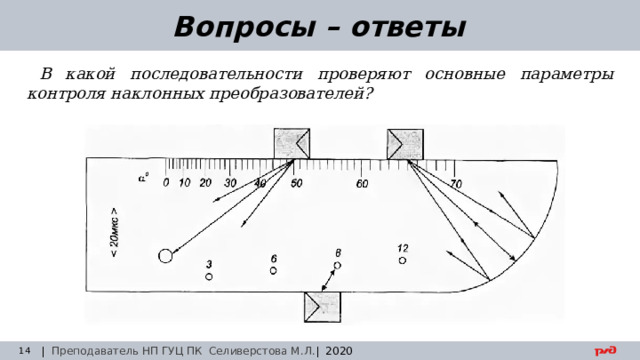

В какой последовательности проверяют основные параметры контроля наклонных преобразователей?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

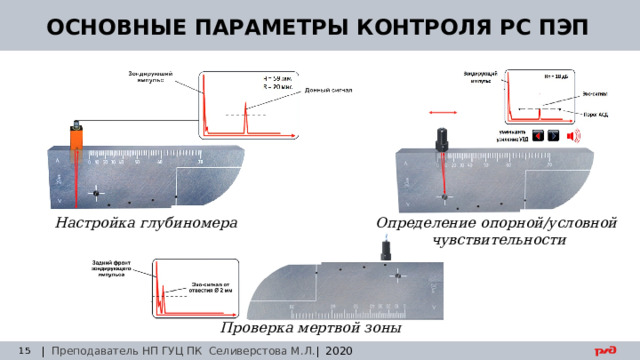

ОСНОВНЫЕ ПАРАМЕТРЫ КОНТРОЛЯ РС ПЭП

Настройка глубиномера

Определение опорной/условной

чувствительности

Проверка мертвой зоны

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

ОСНОВНЫЕ ПАРАМЕТРЫ КОНТРОЛЯ РС ПЭП, РЕАЛИЗУЮЩИЙ ЗТМ

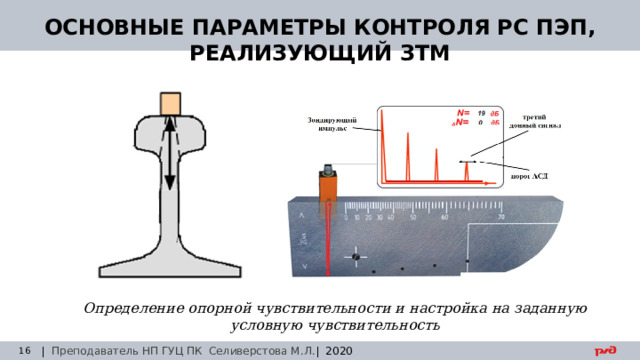

Определение опорной чувствительности и настройка на заданную условную чувствительность

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019

30.08.24

Вопросы – ответы

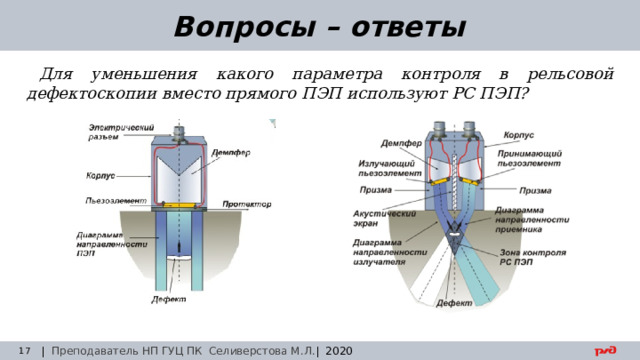

Для уменьшения какого параметра контроля в рельсовой дефектоскопии вместо прямого ПЭП используют РС ПЭП?

| Преподаватель НП ГУЦ ПК Селиверстова М.Л. | 2020

Заседание технического совета 29.03.2019
