Форматы 3D печати

Форматы 3D печати

Что такое формат 3D файла?

• Основное назначение 3D файла - хранить информацию о 3D модели в виде обычного текстового или бинарного файла. По сути они кодируют информацию о геометрии, внешнем виде, сцене и анимации 3D модели.
• Геометрия модели описывает ее форму. Внешний вид включает в себя цвета, текстуры, материал и т.п. Под сценой подразумевается  расположение источников освещения, камер и периферийных объектов. Ну и анимация характеризует перемещения 3D модели.
• Однако не все форматы 3D файлов хранят всю эту информацию. Например, STL формат хранит только информацию о геометрии и игнорирует остальные дынные. С другой стороны, COLLADA сохраняет все эти данные.
• STL и COLLADA - это всего лишь два из множества форматов, которые используются на практике. На сегодняшний существует более 100 форматов 3D файлов!

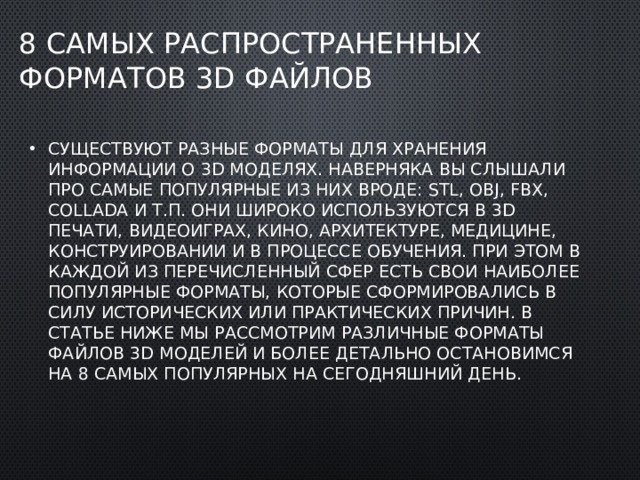

8 самых распространенных форматов 3D файлов

• Существуют разные форматы для хранения информации о 3D моделях. Наверняка вы слышали про самые популярные из них вроде: STL, OBJ, FBX, COLLADA и т.п. Они широко используются в 3D печати, видеоиграх, кино, архитектуре, медицине, конструировании и в процессе обучения. При этом в каждой из перечисленный сфер есть свои наиболее популярные форматы, которые сформировались в силу исторических или практических причин. В статье ниже мы рассмотрим различные форматы файлов 3D моделей и более детально остановимся на 8 самых популярных на сегодняшний день.

Сколько существует форматов 3D файлов?

• Существуют сотни форматов 3D файлов. Почему их так много? В основном из-за того, что каждый разработчик программного CAD обеспечения (например, AutoDesk или Blender) имеет собственный, оптимизированный именно под их софт, формат файлов. Так что если вы используете AutoCad, то скорее всего будете работать с DWG файлами, а если Blender - с BLEND файлами.

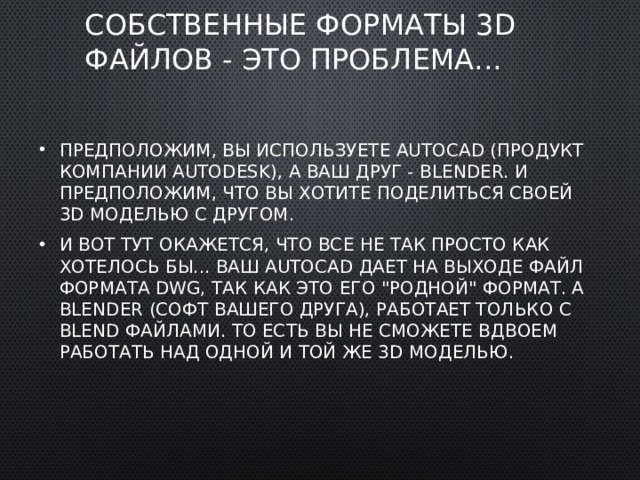

Собственные форматы 3D файлов - это проблема...

• Предположим, вы используете AutoCad (продукт компании AutoDesk), а ваш друг - Blender. И предположим, что вы хотите поделиться своей 3D моделью с другом.
• И вот тут окажется, что все не так просто как хотелось бы... Ваш AutoCad дает на выходе файл формата DWG, так как это его "родной" формат. А Blender (софт вашего друга), работает только с BLEND файлами. То есть вы не сможете вдвоем работать над одной и той же 3D моделью.

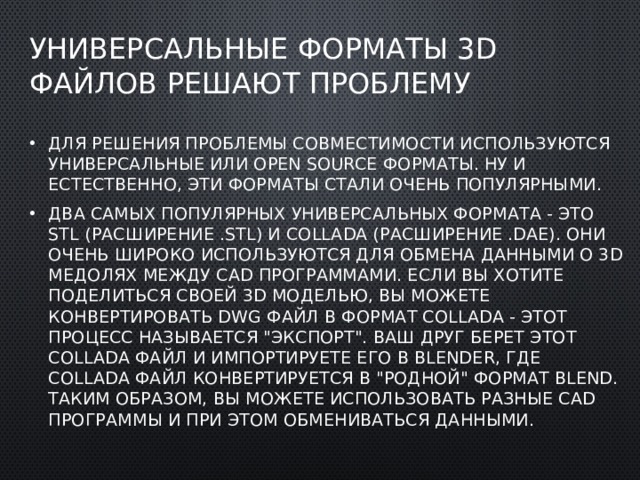

Универсальные форматы 3D файлов решают проблему

• Для решения проблемы совместимости используются универсальные или open source форматы. Ну и естественно, эти форматы стали очень популярными.
• Два самых популярных универсальных формата - это STL (расширение .STL) и COLLADA (расширение .DAE). Они очень широко используются для обмена данными о 3D медолях между CAD программами. Если вы хотите поделиться своей 3D моделью, вы можете конвертировать DWG файл в формат COLLADA - этот процесс называется "экспорт". Ваш друг берет этот COLLADA файл и импортируете его в Blender, где COLLADA файл конвертируется в "родной" формат BLEND. Таким образом, вы можете использовать разные CAD программы и при этом обмениваться данными.

В таблице ниже сведены 8 самых популярных форматов 3D файлов и их тип.

Формат 3D файла

Тип

STL

Универсальный

OBJ

ASCII вариант универсальный, бинарный - собственный

FBX

Собственный

COLLADA

Универсальный

3DS

Собственный

IGES

Универсальный

STEP

Универсальный

VRML/X3D

Универсальный
