Газовые законы в МКТ

Данная презентация из Интернета, была доработана Кириченко для проведения урока по физике на тему Газовые законы.

Учебная презентация для 10 класса

P

давление

T

температура

Проверка

V

объем

Макроскопические параметры

Параметры, характеризующие состояние газа без учета его молекулярного строения, называются макроскопическими .

? Назовите эти параметры.

Изопроцессы

Процессы, протекающие в термодинамической системе при одном неизменном макроскопическом параметре когда два других изменяются, называются изопроцессам.

Вопрос: какие параметры называются макроскопическими ?

Нажми

для проверки

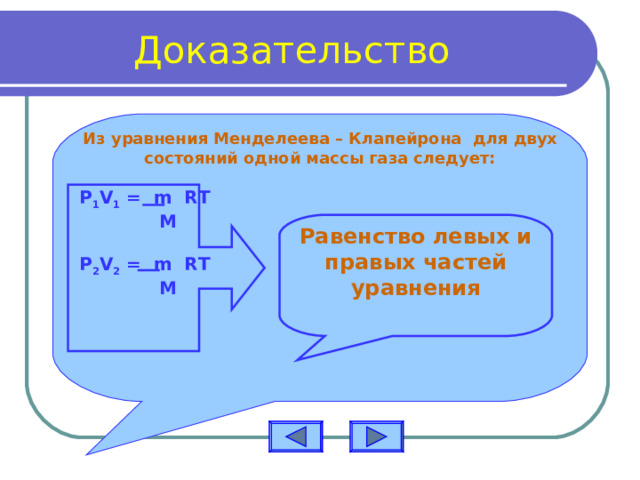

Доказательство

Из уравнения Менделеева – Клапейрона для двух состояний одной массы газа следует:

P 1 V 1 = m RT

M

P 2 V 2 = m RT

M

Равенство левых и правых частей уравнения

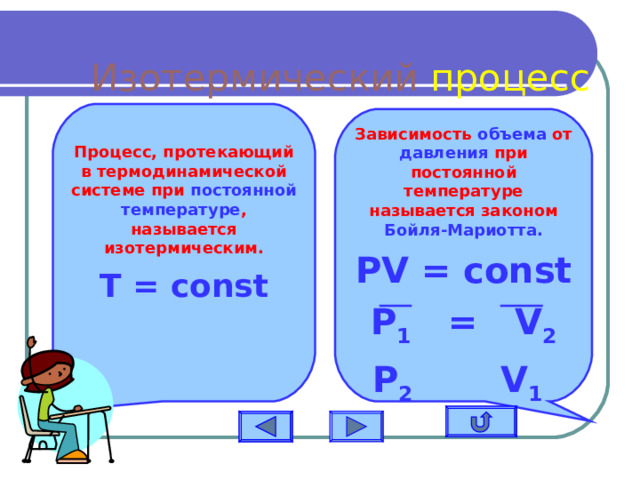

Изотермический процесс

Процесс, протекающий в термодинамической системе при постоянной температуре , называется изотермическим.

T = const

Зависимость объема от давления при постоянной температуре называется законом Бойля-Мариотта.

PV = const

P 1 = V 2

P 2 V 1

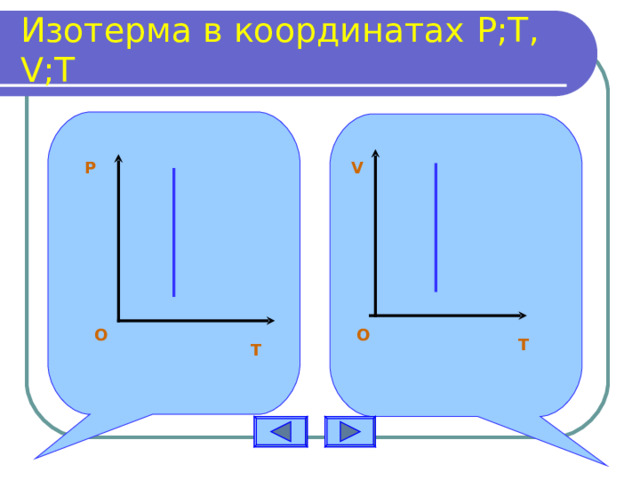

Изотерма в координатах P;T, V;T

P

V

O

O

T

T

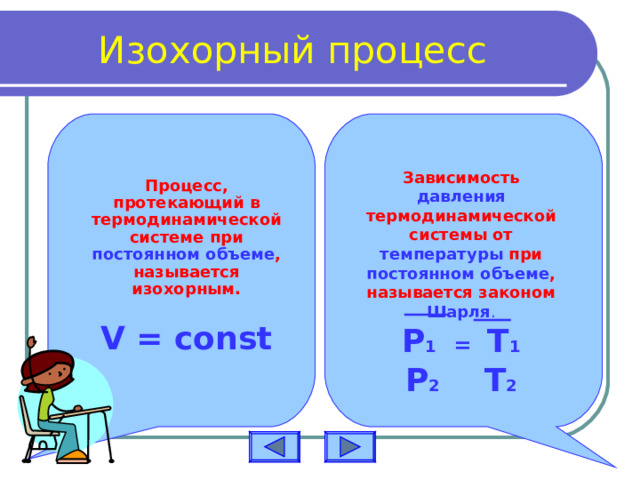

Изохорный процесс

Процесс, протекающий в термодинамической системе при постоянном объеме , называется изохорным.

V = const

Зависимость давления термодинамической системы от температуры при постоянном объеме , называется законом Шарля .

P 1 = T 1

P 2 T 2

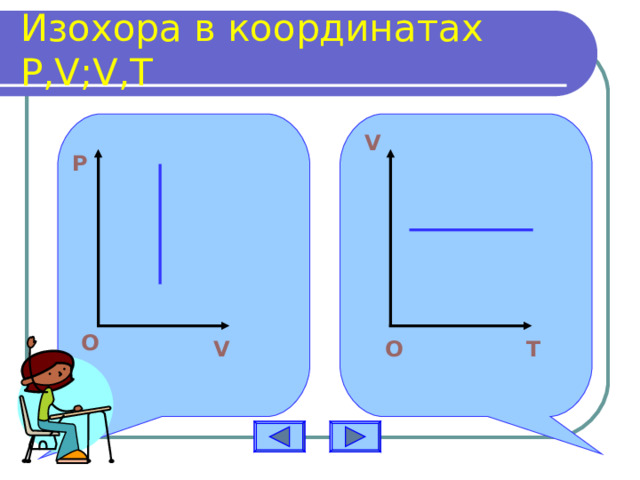

Изохора в координатах P,V;V,T

V

P

O

O

T

V

О

O

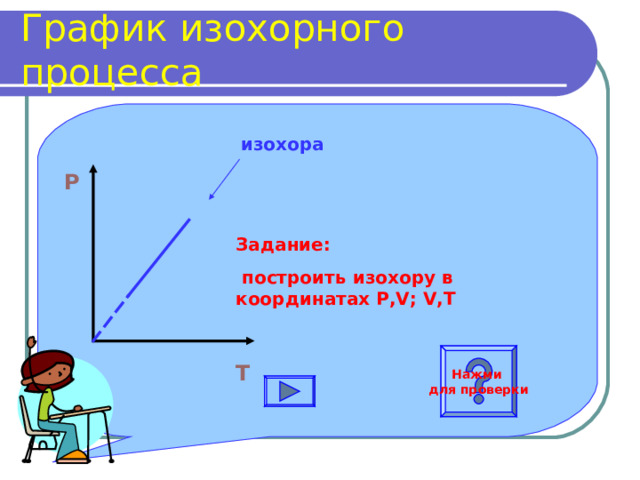

График изохорного процесса

изохора

P

Задание:

построить изохору в координатах P,V; V,T

Нажми

для проверки

O

T

Изобарный процесс

Процесс, протекающий в термодинамической системе при постоянном давлении , называется изобарным.

Зависимость объема термодинамической системы от температуры при постоянном давлении , называется законом Гей-Люссака

Р = const

V 1 = T 1

V 2 T 2

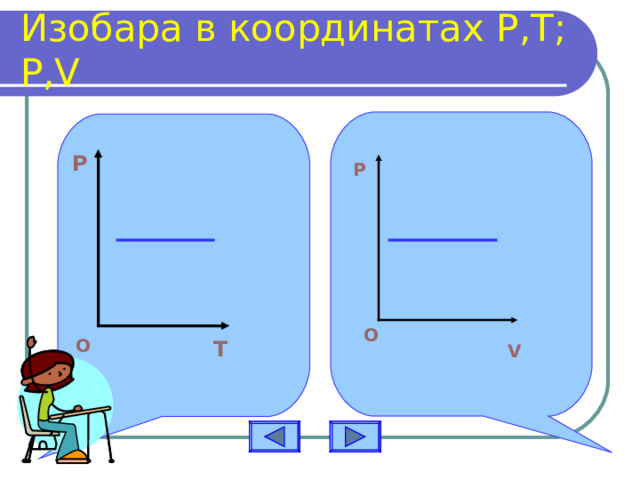

Изобара в координатах P,T; P,V

P

P

O

O

T

V

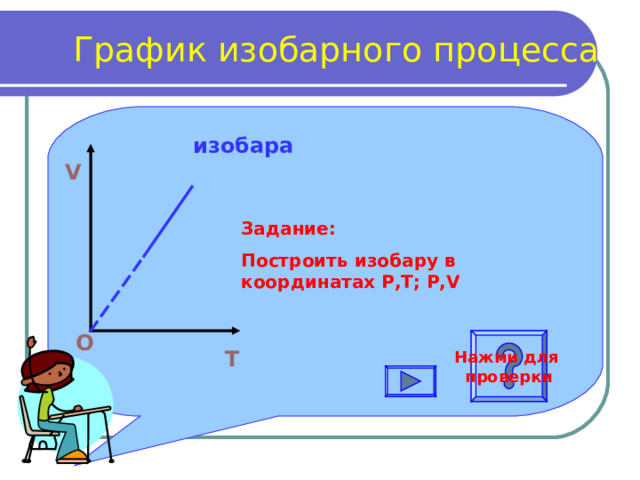

График изобарного процесса

изобара

V

Задание:

Построить изобару в координатах Р,Т; Р, V

O

Нажми для

проверки

T

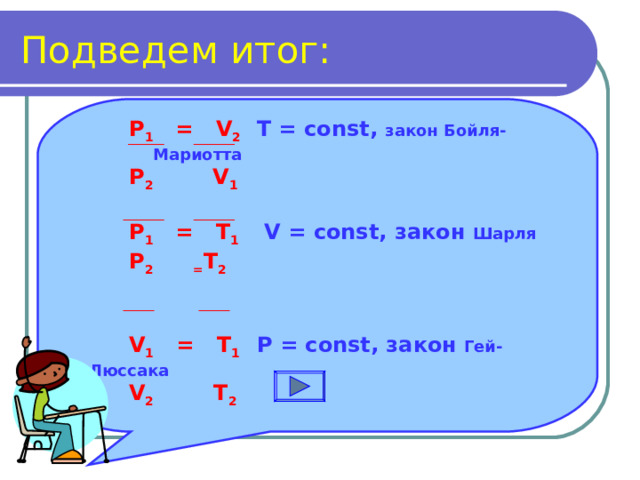

Подведем итог:

P 1 = V 2 T = const , закон Бойля- Мариотта

P 2 V 1

• P 1 = V 2 T = const , закон Бойля- Мариотта P 2 V 1
• P 1 = V 2 T = const , закон Бойля- Мариотта P 2 V 1

P 1 = T 1 V = const , закон Шарля

• P 1 = T 1 V = const , закон Шарля
• P 1 = T 1 V = const , закон Шарля

P 2 = T 2

V 1 = T 1 Р = const , закон Гей-Люссака

V 2 T 2
