Гидравлические машины, 7класс

Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?

Вы не задумывались как изготовить вкуснейшее подсолнечное масло из семечек?

Гидравлический пресс

Определение.

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).

Определение.

Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом .

Определение.

Гидравлическая машина

(от греч. гидравликос – водяной) - это машина, действие которой основано на законах движения и равновесия жидкостей.

Схема гидравлического пресса

Поршень 1, S1

Поршень 2, S2

Устройство гидравлического пресса

1 – прессуемое тело,

2 – платформа, соединенная с большим поршнем,

3 – малый поршень,

4 – манометр,

5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,

6 – клапан,

7 – клапан.

S 1 ). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p 1 =p 2" width="640"

Устройство гидравлического пресса основано на законе Паскаля

Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S 1 и S 2 (S 2 S 1 ). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p 1 =p 2

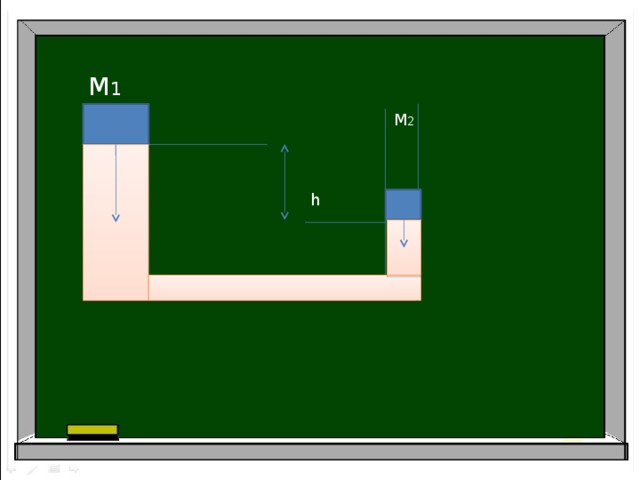

М 1

М 2

h

М 1

М 2

М 1

М 2

H

ПАСКАЛЬ

p 1 =p 2

F 1

p 1 =

S 1

F 2

P 2 =

S 2

p 1

p 2

F 1

F 2

=

F 1

S 1

S 1

S 2

=

F 1 ·S 2 =F 2 ·S 1

F 2

S 2

13

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня

к площади меньшего.

S 1

F 1

F 2

S 2

13

14

Вывод

Сила F 2 во столько раз больше силы F 1 , во

сколько раз площадь большего поршня

больше площади малого поршня.

Применение

14

14

14

14

14

14

Какую силу нужно приложить к меньшему поршню площадью 0,1 м 2 , чтобы поднять тело весом 500 Н, находящийся на поршне площадью 5м 2 ?

Решение

Дано

S 1 =0,1м 2

F 1 =500H

S 2 =5м 2

F 2 =?

S 1

F 1

=

S 2

F 2

F 1 · S 2

F 2 =

S 1

500 Н · 5 м 2

F 2 =

= 25000 Н

0,1м 2

Ответ: 25000 Н

14

19

Какую силу нужно приложить к меньшему поршню площадью 0,1 м 2 , чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м 2 ?

Решение

Дано

S 1 =0,1м 2

m 2 =20 кг

S 2 =10м 2

F 1 =?

S 1

F 1

=

F 2

S 2

F = m · g

F 1 =

F 2 · S 1

S 2

F 2 =200 кг · 9,8 Н/кг=1960Н

1960 Н · 0,1 м 2

= 19,6 Н

F 1 =

Ответ: 19,6 Н

10м 2

19

20

Задача №1 для самостоятельного решения

Большой поршень гидравлической

машины, площадь которого 60 кв.см,

поднимает груз весом 3000 Н. Найдите

площадь меньшего поршня, если на

него действует сила 200 Н.

Задача №2 для самостоятельного решения

Площадь меньшего поршня

гидравлического пресса 10 кв.см, на

него действует сила 200 Н. Площадь

большего поршня 200 кв.см. Какая

сила действует на больший поршень?

Итог урока:

Гидравлические механизмы необходимы в жизни человека.

Они позволяют добиваться

выигрыша в силе

20

20

Домашнее задание: - § 47, Л.498, вопросы - Пневматические машины и инструменты - Изготовить действующий макет гидравлического пресса (два шприца разных объемов, соломинку для коктейля)
