Практическая работа №11
Тема : Вычерчивание изображения резьбы на стержне, в отверстии, в соединении
Задание: Выполнить задания 1-5 в рабочей тетради с использованием карандаша и линейки.
Работа выполняется в следующей последовательности:
Изучить чертеж наружной и внутренней резьбы на рисунке карточки-задания.
По произвольным размерам, сохраняя пропорции между элементами деталей перечертить контуры вида спереди и дочертить в проекционной связи вид слева. Показать фаски.
Проставить необходимые размеры, обозначив внутреннюю и наружную метрическую резьбу.
Заштриховать фигуру сечения внутренней резьбы, учитывая, что штриховка проводится до сплошной толстой линии.
На рисунках 1-2 дан образец выполнения практической работы.

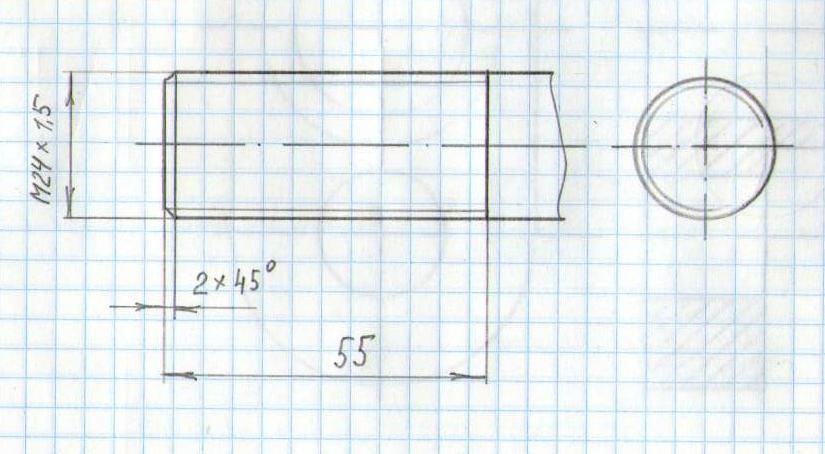

Рисунок 1 – Образец выполнения наружной резьбы

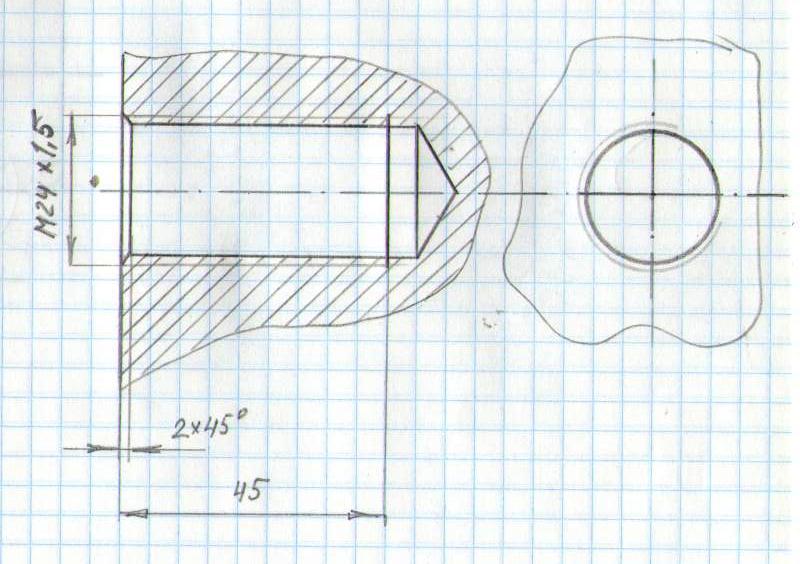

Рисунок 2 – Образец выполнения внутренней резьбы
Задания к выполнению практической работы «Изображение и обозначение резьбы»:

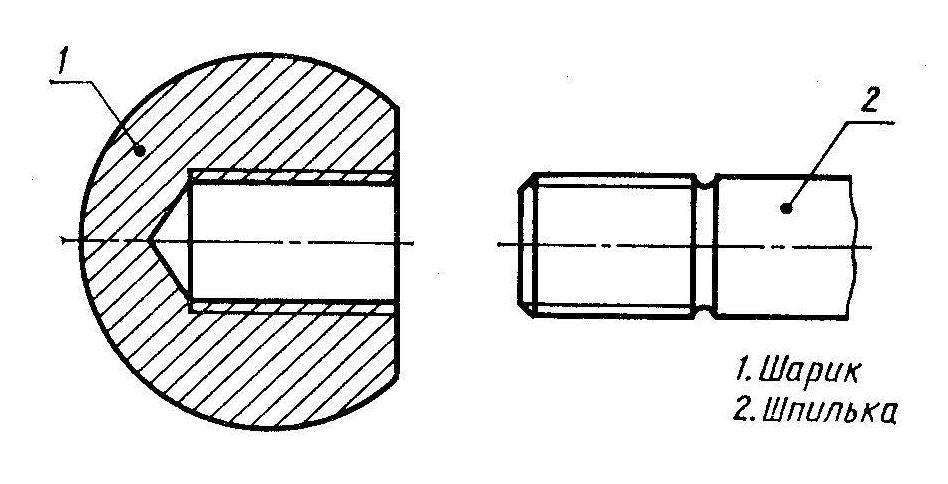

Задание 1

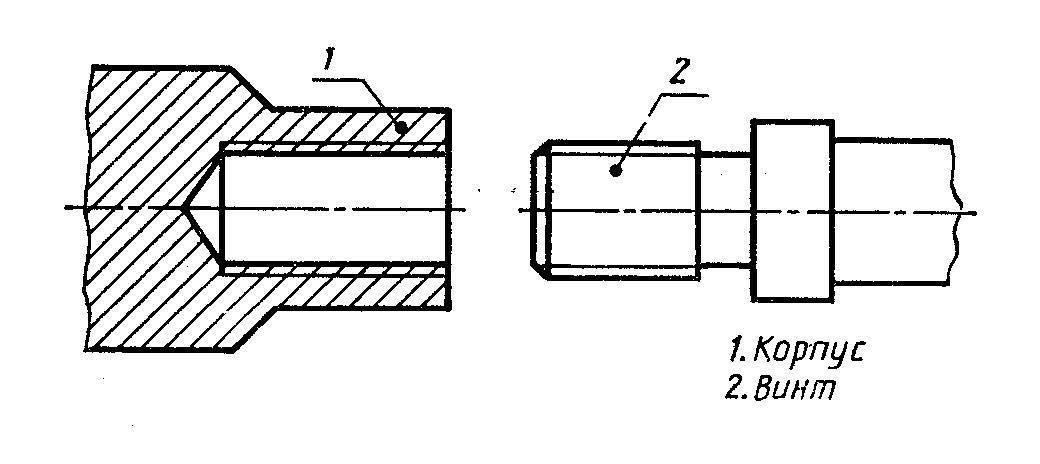

Задание 2

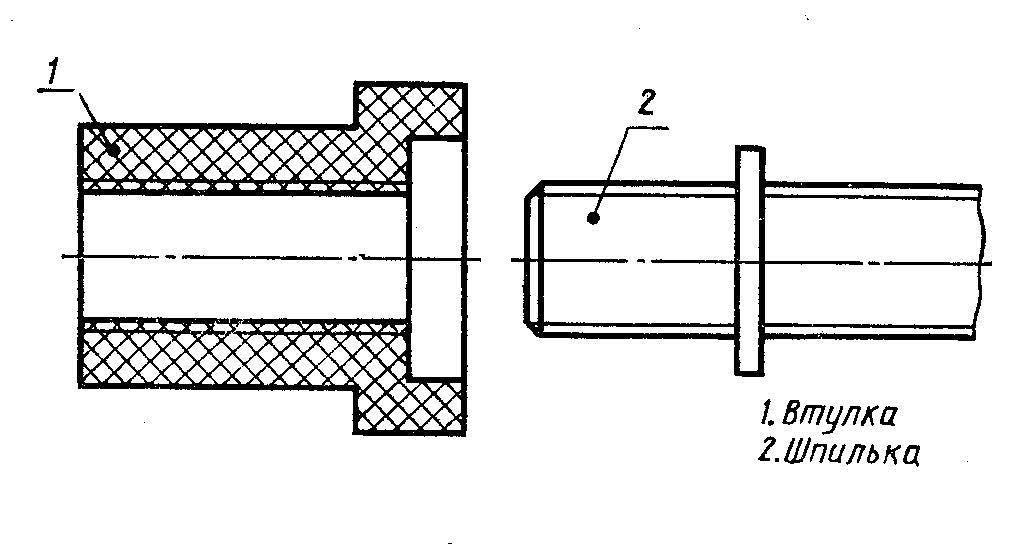

Задание 3

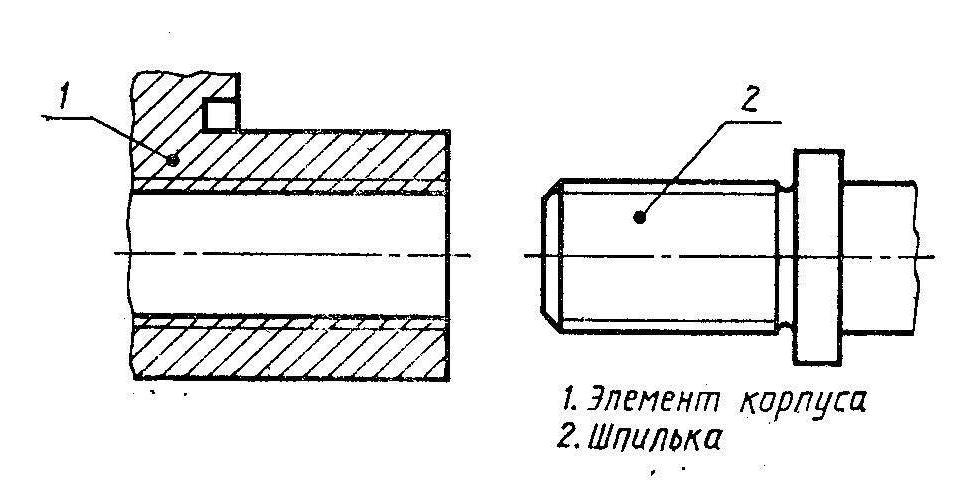

Задание 4

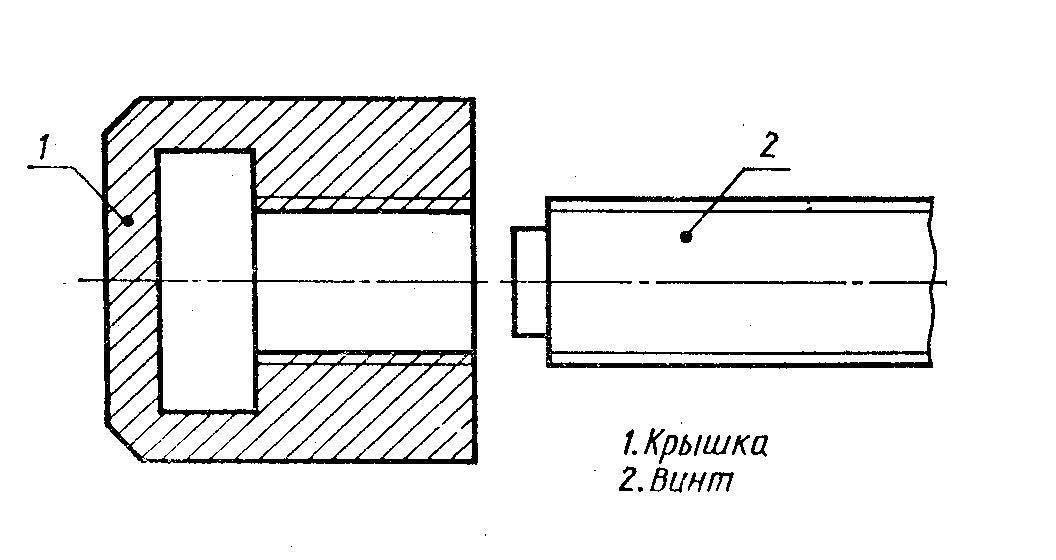

Задание 5
