Практическая работа
Тема: «Вычерчивание изображения резьбового соединения двух деталей»
Задание:
В рабочей тетради формата А4 вычертите рамку и графы основной надписи.
Вычертите упрощенное изображение резьбовых соединений: болтового и шпилечного.
Крепежные детали вычерчиваются по относительным размерам, установленным зависимостями размеров элементов деталей крепления от диаметра резьбы (табл.1, 2).
На поле чертежа проставляются номера позиций, входящих в соединение деталей и составляются упрощенная спецификация.
Размеры наносить НЕ НАДО.
Заполните основную надпись. Название работы – Болтовое соединение, Шпилечное соединение.
Работа предусматривает выполнение заданий на геометрические построения по индивидуальным (для каждого ученика) исходным данным.
Номера вариантов соответствуют порядковому номеру студента в журнале.

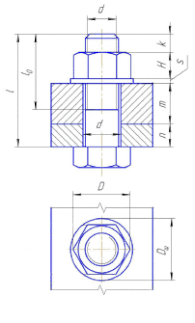

Таблица 1
Относительные размеры болтового соединения
| Обозначение | Расчетная формула | Наименование |
| d | 10 мм (M10) | Диаметр резьбы |
| d0 | 1,1xd=1,1x10=11 мм | Диаметр отверстия детали под болт |
| l0 | 2xd+6=2х10+6=26 мм | Длина нарезанной части стержня болта |
| l | m+n+S+H+K=15+15+1,5+8+5≈45 мм | Расчетная длина стержня болта |
| К | 0,5хd=0,5х10=5 мм | Величина выступающей над гайкой части стержня болта |
| D | 2xd=2х10=20 мм | Диаметр окружности, описанной вокруг шестиугольника болта |
| h | 0,7xd=0,7х10=7 мм | Высота головки болта |
| Dш | 2,2xd=2,2х10=22 мм | Диаметр шайбы |
| S | 0,15xd=0,15х10=1,5 мм | Толщина шайбы |
| Dг | 2xd=2х10=20 мм | Диаметр окружности, описанной вокруг шестиугольника гайки |
| H | 0,8xd=0,8х10=8 мм | Высота гайки |

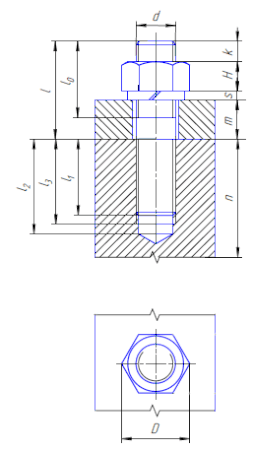

Таблица 2
Относительные размеры шпилечного соединения
| Обозначение | Расчетная формула | Наименование |
| l2 | l1+0,5xd=10+0,5х10=15 мм | Глубина отверстия в детали 1 |
| d | 10 мм (M10) | Диаметр резьбы |
| d0 | 1,1xd=1,1x10=11 мм | Диаметр отверстия детали под шпильку |
| l0 | 2xd+6=2х10+6=26 мм | Длина нарезанной части рабочего конца шпильки |
| l | m+S+H+K=30+1,5+8+5≈45 мм | Длина рабочего (стяжного) конца шпильки |
| К | 0,5хd=0,5х10=5 мм | Величина выступающей над гайкой части стержня болта |
| l1 | d=10 мм | Длина посадочного конца шпильки |
| Dш | 2,2xd=2,2х10=22 мм | Диаметр шайбы |
| S | 0,15xd=0,15х10=1,5 мм | Толщина шайбы |
| Dг | 2xd=2х10=20 мм | Диаметр окружности, описанной вокруг шестиугольника гайки |
| H | 0,8xd=0,8х10=8 мм | Высота гайки |
Таблица 3
Исходные данные для выполнения работы
| Вариант | Задание | |||
| Крепежное изделие | Диаметр резьбы, d | Толщина Детали 1, n | Толщина Детали 2, m | |
| мм | ||||
| 1 | Болт | 20 | 30 | 28 |
| Шпилька | 16 | 50 | 30 | |
| 2 | Болт | 16 | 35 | 25 |
| Шпилька | 20 | 55 | 25 | |
| 3 | Болт | 16 | 50 | 15 |
| Шпилька | 30 | 70 | 40 | |
| 4 | Болт | 24 | 40 | 30 |
| Шпилька | 20 | 60 | 40 | |
| 5 | Болт | 30 | 40 | 30 |
| Шпилька | 24 | 70 | 30 | |
| 6 | Болт | 24 | 40 | 20 |
| Шпилька | 30 | 80 | 30 | |
| 7 | Болт | 16 | 35 | 20 |
| Шпилька | 20 | 50 | 20 | |
| 8 | Болт | 20 | 35 | 35 |
| Шпилька | 16 | 50 | 22 | |
| 9 | Болт | 24 | 30 | 30 |
| Шпилька | 20 | 50 | 25 | |
| 10 | Болт | 24 | 30 | 45 |
| Шпилька | 20 | 50 | 15 | |
| 11 | Болт | 20 | 25 | 40 |
| Шпилька | 30 | 70 | 30 | |
| 12 | Болт | 30 | 20 | 30 |
| Шпилька | 24 | 60 | 35 | |
| 13 | Болт | 20 | 40 | 20 |
| Шпилька | 16 | 60 | 20 | |
| 14 | Болт | 24 | 35 | 30 |
| Шпилька | 20 | 70 | 30 | |
| 15 | Болт | 20 | 25 | 55 |
| Шпилька | 30 | 90 | 30 | |
| 16 | Болт | 20 | 20 | 35 |
| Шпилька | 30 | 70 | 45 | |
| 17 | Болт | 30 | 40 | 20 |
| Шпилька | 24 | 60 | 34 | |
| 18 | Болт | 30 | 40 | 28 |
| Шпилька | 20 | 50 | 30 | |
| 19 | Болт | 24 | 30 | 40 |
| Шпилька | 20 | 65 | 35 | |
| 20 | Болт | 16 | 45 | 18 |
| Шпилька | 30 | 80 | 25 | |
| 21 | Болт | 16 | 30 | 20 |
| Шпилька | 24 | 70 | 40 | |
| 22 | Болт | 24 | 50 | 15 |
| Шпилька | 16 | 50 | 25 | |
| 23 | Болт | 30 | 50 | 20 |
| Шпилька | 20 | 50 | 30 | |
| 24 | Болт | 20 | 40 | 35 |
| Шпилька | 30 | 70 | 35 | |
| 25 | Болт | 24 | 35 | 15 |
| Шпилька | 20 | 50 | 40 | |
| 26 | Болт | 20 | 45 | 20 |
| Шпилька | 24 | 60 | 35 | |
| 27 | Болт | 16 | 40 | 22 |
| Шпилька | 30 | 70 | 35 | |
| 28 | Болт | 30 | 45 | 20 |
| Шпилька | 16 | 60 | 20 | |
| 29 | Болт | 20 | 40 | 20 |
| Шпилька | 30 | 90 | 30 | |
| 30 | Болт | 30 | 60 | 15 |
| Шпилька | 24 | 75 | 30 | |
