Графическое изображение в 5 классе

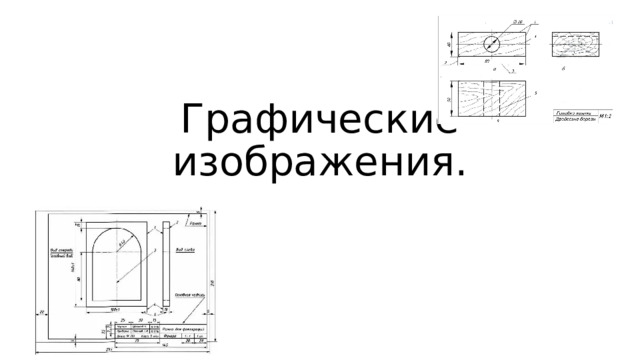

Графические изображения.

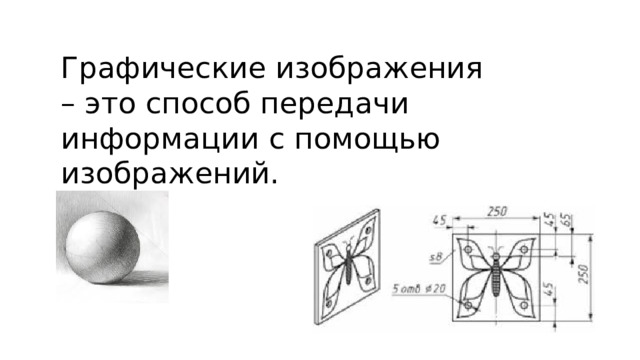

Графические изображения – это способ передачи информации с помощью изображений.

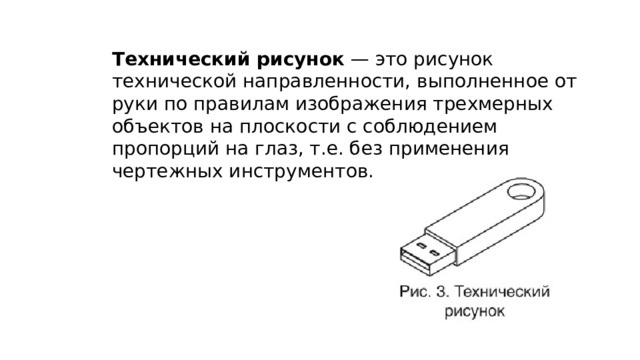

Технический рисунок  — это рисунок технической направленности, выполненное от руки по правилам изображения трехмерных объектов на плоскости с соблюдением пропорций на глаз, т.е. без применения чертежных инструментов.

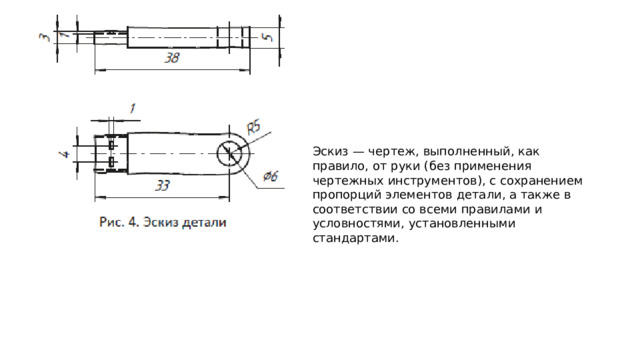

Эскиз — чертеж, выполненный, как правило, от руки (без применения чертежных инструментов), с сохранением пропорций элементов детали, а также в соответствии со всеми правилами и условностями, установленными стандартами.

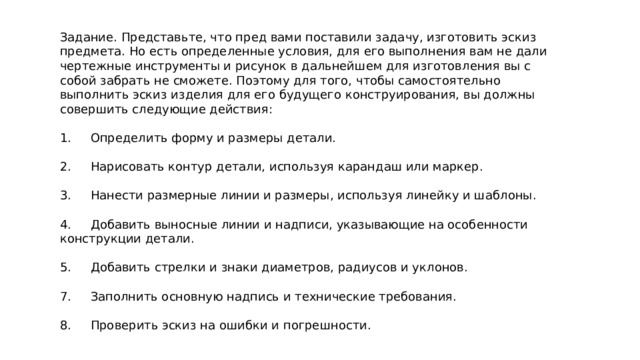

Задание. Представьте, что пред вами поставили задачу, изготовить эскиз предмета. Но есть определенные условия, для его выполнения вам не дали чертежные инструменты и рисунок в дальнейшем для изготовления вы с собой забрать не сможете. Поэтому для того, чтобы самостоятельно выполнить эскиз изделия для его будущего конструирования, вы должны совершить следующие действия:

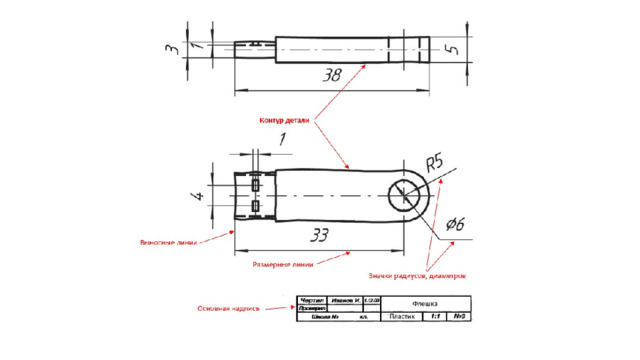

1. Определить форму и размеры детали.

2. Нарисовать контур детали, используя карандаш или маркер.

3. Нанести размерные линии и размеры, используя линейку и шаблоны.

4. Добавить выносные линии и надписи, указывающие на особенности конструкции детали.

5. Добавить стрелки и знаки диаметров, радиусов и уклонов.

7. Заполнить основную надпись и технические требования.

8. Проверить эскиз на ошибки и погрешности.
