ГРАФИЧЕСКОЕ ОТОБРАЖЕНИЕ ФОРМЫ ПРЕДМЕТА

§7.2.

Передача информации

В графической форме

В языковой форме

(без знания языка)

(требуется знание языка)

фотографии

рисунки

картины

чертежи

графики

схемы

ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ

Инструменты

Основные элементы

циркуль

карандаш (простой)

линейка, угольник

точки

линии

стёрка

транспортир

штрихи

Для изготовления изделия необходимо знать:

• устройство,
• форму,
• размеры,
• материал,
• способы соединения деталей

ЧЕРТЕЖ

ЧЕРТЕЖ

– это графическое изображение изделия, его частей и деталей, выполненное с помощью чертежных материалов по правилам

ЧЕРТЕЖ

размеры деталей могут быть очень большими и очень маленькими, поэтому их на чертеже уменьшают и увеличивают по сравнению с оригиналом

микросхема

ж/д шпала

ЧЕРТЕЖ

МАСШТАБ

Для увеличения:

М 2:1, М 2,5:1, 4:1 и др.

Пропорция, показывающая, во сколько раз размеры чертежа изделия увеличены или уменьшены по отношению к его действительным размерам.

Натуральныый:

М 1:1

Для уменьшения:

М 1:2, М 1:2,5, 1:4 и др.

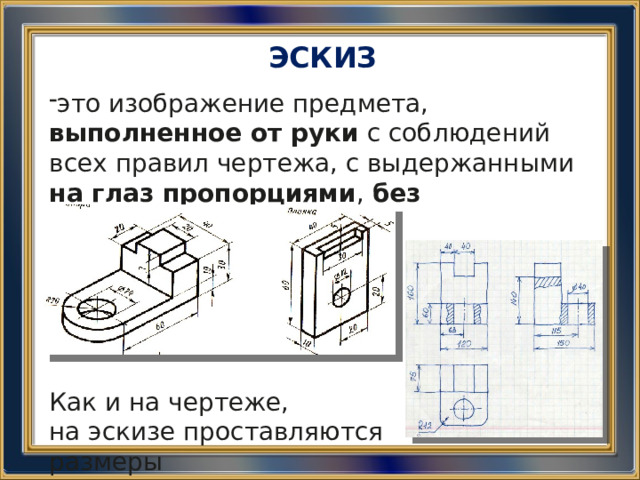

ЭСКИЗ

• это изображение предмета, выполненное от руки с соблюдений всех правил чертежа, с выдержанными на глаз пропорциями , без соблюдения масштаба

Как и на чертеже,

на эскизе проставляются

размеры

ТЕХНИЧЕСКИЙ РИСУНОК

• это наглядное изображение предмета, выполненное от руки , в глазомерном масштабе , с соблюдением пропорций

РАЗМЕРЫ НА ЧЕРТЕЖЕ

1. Все размеры – в миллиметрах ( мм ), но обозначение единицы измерения на чертеже не ставится

2. S – толщина в мм

• – диаметр отверстия (полный размер, мм)

4. R – радиус отверстия (половина круга, мм)

ЛИНИИ ЧЕРТЕЖА

ЧТЕНИЕ ЧЕРТЕЖА (эскиза, технического рисунка)

Это описание:

• названия изделия;
• материал изготовления;
• масштаб;
• формы и размеры изделия;
• формы и размеры его частей

ПРОФЕССИИ И ПРОИЗВОДСТВО

Инженеры-конструкторы, инженеры-технологи, дизайнеры, архитекторы, модельеры-конструкторы и другие специалисты

Практическая работа 7.2.

• Начертить в тетради таблицу и заполнить её, используя материал главы 7.1. (стр. 70-73)
