Группа 2-7 МДК. 01.01 Устройство автомобилей

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 23.03.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Демонтаж и установка колёс автомобилей

Тип урока: комбинированный

Техника безопасности

Правила монтажа и демонтажа шин

Анализ процессов монтажа и демонтажа шин с ободьями конструктивных различных схем (неразборных, с монтажным ручьем и разборных, многокомпонентных) показывает, что этим процессам присущи общие черты, которые целесообразно отметить особо.

Из практик, известно, что наиболее сложным и трудоемким для обслуживающего персонала процессом является снятие (сдвиг) бортов шины с посадочных полок обода (для неразборных ободьев), извлечение обода из шины (демонтаж) и предварительная их сборка (монтаж).

Сложность выполнения операции сдвига обусловлена уже упоминавшимся явлением "прикипания" шины к ободу, а также высокой степенью деформации ее элементов при установке на неразъемный обод.

Необходимость выполнения операций монтажа-демонтажа определяется во многих случаях типом обода (неразъемный, разъемный), его профилем, а также схемой работы монтажных станков, конструкцией ручного монтажного инструмента.

Необходимо помнить, что сжатый воздух в полости шины создает постоянное внутреннее усилие, что при определенных условиях может привести к аварийному разрушению колеса. Скорее всего, это может произойти в процессе монтажа или демонтажа шины.

Поэтому при монтаже или демонтаже колес необходимо соблюдать следующие основные правила, выполнение которых позволит в значительной степени повысить безопасность и облегчить монтажно-демонтажные работы.

• 1. Монтажно-демонтажные работы нужно проводить только согласно инструкции на монтаж и демонтаж данного типа колес, прилагаемой к машине.

• 2. Перед монтажом необходимо проверить комплектность шины и деталей колеса и собирать колесо с шиной только установленного размера.

• 3. Нельзя эксплуатировать ободья и другие детали колес, имеющие нарушение формы (недопустимое отклонение от некруглости бортового кольца и обода, "винт" замочного кольца, вмятины или погнугость и т.п.) или другие дефекты - трещины, наплывы краски, наличие ржавчины в местах, контактирующих с шиной или другими деталями колеса.

• 4. Монтаж-де-монтаж следует проводить на специальных стендах, предназначенных для монтажа или демонтажа данного типа колес и шин, или ручным монтажным инструментом, прикладываемым к машине. 5. При снятии колес со ступицы для демонтажа шин (в случае прокола, износа протектора или по любой другой причине) особое внимание надо уделять бездисковым колесам (особенно сдвоенным), а также колесам, состоящим из двух штампованных половин.

• 6. Накачивать шину в сборе с колесом в гаражных условиях следует в специальном металлическом ограждении (монтажной камере), способном защитить обслуживающий персонал от удара выбрасываемыми съемными деталями колеса в случае самопроизвольного демонтажа или разрыва шины.

Для обеспечения безопасности при накачивании шины необходимо использовать самозакрепляющие прижимы, с помощью которых шланг может быть закреплен на вентиле, что дает возможность накачивать шину, находясь от нее на достаточном расстоянии.

Вне гаража при этой операции колесо должно быть установлено так, чтобы при самопроизвольном демонтаже съемные детали не могли травмировать окружающих.

Нельзя изменять положение бортовых или замочных колец, когда шина находится под давлением.

В случае накачивания шин разборных колес с болтовыми соединениями необходимо убедиться, что все гайки затянуты одинаково рекомендуемым инструкцией моментом. Не допускаются к эксплуатации колеса, у которых нет хотя бы одной гайки,

• 7. В случае неплотной посадки бортов шины на полки обода необходимо выпустить воздух, демонтировать шину с колеса и устранить причины, обусловившие неплотную посадку. После этого нужно заново провести монтаж шины на колесо.

• 8. Недопустимо применение при монтаже и демонтаже тяжелых предметов (кувалд, ломов и др.), способных деформировать детали колеса.

Монтажный инструмент

Монтажно-демонтажные работы, как уже отмечалось, выполняют двумя способами: ручным и механизированным.

Ручной монтаж-демонтаж осуществляют водитель в пути в случае прокола или по какой-либо другой причине.

Для проведения шиномонтажных работ вручную применяют специальные монтажные лопатки, входящие в комплект инструмента, прилагаемого к каждой машине.

Для каждого типа колес применяются свои монтажные лопатки, конструкции которых обусловлены конструкцией колес и шин, натягом шин на ободьях, размерами, массой и другими факторами.

Монтажный инструмент прост по конструкции и может быть изготовлен самостоятельно водителем в условиях слесарной мастерской из высокопрочных марок стали: 40Х, сталь 45,

Оба конца монтажных лопаток, с целью упрочения, термообрабатывают до твердости HRC = 30-33. Для изготовления больших монтажных лопаток с вильчатым концом используют пруток диаметром 22 мм, для малых - 19 мм.

Камерные шины легковых автомобилей демонтируют с помощью двух монтажных лопаток, входящих в комплект инструмента.

Монтаж шины проводят в такой последовательности: а) шину укладывают на помост или брезентовую подстилку; вставляют в покрышку колесо, затем; одну из монтажных лопаток вставляют между нижним бортом, покрышки и ободом так, чтобы конец ее надежно захватывал закраину обода, и часть борта покрышки перемещают на обод.

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 24.03.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Рулевое управление автомобиля

Тип урока: комбинированный

Рулевое управление: назначение и виды

Рулевое управление служит для обеспечения движения автомобиля в заданном водителем направлении. Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм служит для увеличения и передачи на рулевой привод усилия, прилагаемого водителем к рулевому колесу. В легковых автомобилях в основном применяются рулевые механизмы червячного и реечного типа.

К достоинствам механизма «червяк-ролик» относятся: низкая склонность к передаче ударов от дорожных неровностей, большие углы поворота колес, возможность передачи больших усилий. Недостатками являются большое количество тяг и шарнирных сочленений с вечно накапливающимися люфтами, «тяжелый» и малоинформативный руль. Минусы в итоге оказались весомее плюсов. На современных автомобилях такие устройства практически не применяют.

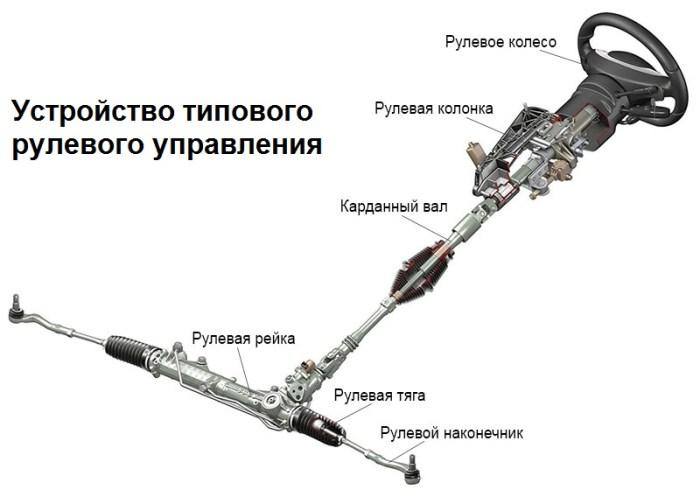

Устройство рулевого управления

1. Руль стоит первым в цепочке управления автомобилем. Это не только способ передать сигнал системе управления, в какую сторону и как резко поворачивать, но и способ обратной связи, а также элемент пассивной безопасности автомобиля (в рулевое колесо встраивается подушка).

2. Рулевая колонка – промежуточный элемент между самим рулем и механизмом поворота. На рулевую колонку может крепиться система безопасности, замок зажигания, рычаги включения дворников и поворотников.

3. Следующий на очереди – рулевой механизм, с помощью которого поворот руля (а следовательно, и рулевой колонки) преобразовывается в команду на поворот для рулевых тяг.

4. После того, как рулевой механизм передал усилие на рулевую рейку, в действие приходят рулевые тяги с наконечниками и рычагами. Они соединены с поворотными кулаками передних колес и заставляют их поворачивать в нужном направлении на нужный угол.

5. Чтобы с вождением автомобиля справился любой человек, применяется гидравлический или электрический усилитель руля.

И, наконец, систему рулевого управления классифицируют по типу усилителя: ГУР, ЭГУР и ЭУР.

1. ГУР – гидравлический усилитель, классический тип. Он и сегодня ставится на автомобили, но постепенно уступает дорогу более современным видам усилителя;

2. ЭГУР – электрогидравлический усилитель руля. В нём электромотор выполняет вспомогательную функцию, в то время как основная работа выполняется гидравликой;

3. ЭУР – электроусилитель, современный способ управлять автомобилем. Электромотор умножает усилие, которое водитель прикладывает к рулю, то есть работает без каких-либо гидравлических элементов.

Самый распространенный на сегодняшний день – реечный рулевой механизм. Малая масса, компактность, невысокая цена, минимальное количество тяг и шарниров – все это обусловило широкое применение. Механизм «шестерня-рейка» идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. Однако тут есть и минусы: из-за простоты конструкции любой толчок от колес передается на руль. Да и для тяжелых машин такой механизм не совсем подходит.

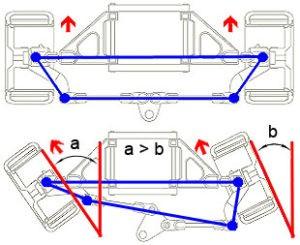

Рулевая трапеция

Рулевой привод предназначен для передачи усилия от рулевого механизма на управляемые колеса, обеспечивая при этом их поворот на неодинаковые углы. Если оба колеса повернуты на одинаковую величину, внутреннее колесо будет скрестись по дороге (скользить боком) что будет снижать эффективность рулевого управления. Это скольжение, которое также создает дополнительный нагрев и износ колеса, может быть устранено с помощью поворота внутреннего колеса на больший угол, чем угол поворота внешнего колеса. При движении на повороте каждое из колес описывает свою окружность отличную от другой, причем внешнее (дальнее от центра поворота) колесо движется по большему радиусу, чем внутреннее. А, так как центр поворота у них общий, то соответственно внутреннее колесо необходимо повернуть на больший угол, чем внешнее. Это обеспечивается конструкцией так называемой «рулевой трапеции», которая включает в себя поворотные рычаги и рулевые тяги с шарнирами. Необходимое соотношение углов поворота колес обеспечивается подбором угла наклона рулевых рычагов относительно продольной оси автомобиля и длины рулевых рычагов и поперечной тяги.

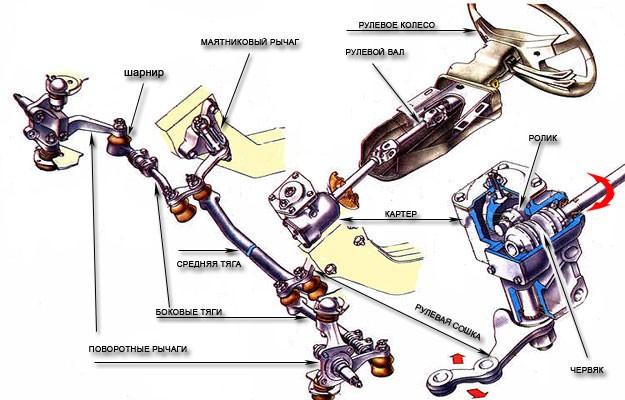

Рулевой механизм червячного типа

Червячный тип рулевого управления

Рулевой механизм червячного типа состоит из:
– рулевого колеса с валом,
– картера червячной пары,
– пары «червяк-ролик»,
– рулевой сошки.

В картере рулевого механизма в постоянном зацеплении находится пара «червяк-ролик». Червяк есть ни что иное, как нижний конец рулевого вала, а ролик, в свою очередь, находится на валу рулевой сошки. При вращении рулевого колеса ролик начинает перемещаться по винтовой нарезке червяка, что приводит к повороту вала рулевой сошки.

Червячная пара, как и любое другое зубчатое соединение, требует смазки, и поэтому в картер рулевого механизма заливается масло, марка которого указана в инструкции к автомобилю. Результатом взаимодействия пары «червяк-ролик» является преобразование вращения рулевого колеса в поворот рулевой сошки в ту или другую сторону. А далее усилие передается на рулевой привод и от него уже на управляемые (передние) колеса. В современных автомобилях применяется безопасный рулевой вал, который может складываться или ломаться при ударе водителя о рулевое колесо во время аварии во избежание серьезного повреждения грудной клетки.

Рулевой привод, применяемый с механизмом червячного типа включает в себя:
– правую и левую боковые тяги,
– среднюю тягу,
– маятниковый рычаг,
– правый и левый поворотные рычаги колес.

Каждая рулевая тяга на своих концах имеет шарниры, для того чтобы подвижные детали рулевого привода могли
свободно поворачиваться относительно друг друга и кузова в разных плоскостях.

Основные неисправности рулевого управления

Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары («червяк-ролик» или «шестерня-рейка») или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя.

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 30.03.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Тормозная система автомобиля

Тип урока: комбинированный

Тормозная система предназначена для снижения скорости движения и полной остановки (экстренной) автомобиля, а также для удержания на месте неподвижно стоящего автомобиля.

Процесс торможения движущегося автомобиля заключается в создании искусственного сопротивления этому движению. Обычно уменьшение скорости автомобиля вплоть до полной его остановки осуществляется путем создания тормозных сил в контакте колес с дорогой, направленных в сторону, противоположную движению. Тормозные силы необходимы и для удерживания автомобиля на месте.

Тормозная сила создается путем торможения колеса специальным, обычно фрикционным, устройством — тормозным механизмом. Наиболее высокая эффективность торможения требуется в экстренных случаях. Именно на это должна быть рассчитана тормозная система, хотя они составляют не более 1—3% от общего числа использования тормозной системы.

Устройство тормозной системы делится на:

Рабочая тормозная система позволяет водителю снижать скорость движения автомобиля и останавливать его при обычном режиме эксплуатации.

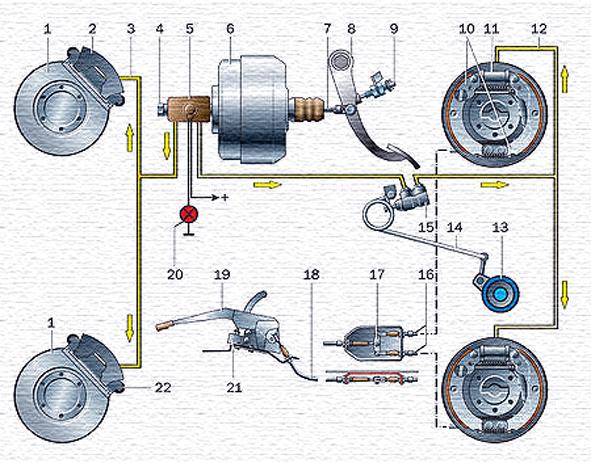

Схема рабочей тормозной системы  автомобиля:

1 — тормозной диск колеса;
2 — скоба тормозного механизма передних колес;
3 — передний тормозной контур;
4 — главный тормозной цилиндр;
5 — бачок с датчиком аварийного падения уровня тормозной жидкости;
6 — вакуумный усилитель;
7 — толкатель;
8 — педаль тормоза;
9 — выключатель света торможения;
10 — тормозные колодки задних колес;
11 — тормозной цилиндр задних колес;
12 — задний контур;
13 — кожух полуоси заднего моста;
14 — нагрузочная пружина;
15 — регулятор давления;
16 — задние тросы;
17 — уравнитель;
18 — передний (центральный) трос;
19 — рычаг стояночного тормоза;
20 — сигнализатор аварийного падения уровня тормозной жидкости;
21 — выключатель сигнализатора стояночного тормоза;
22 — тормозная колодка передних колес.

Запасная тормозная система позволяет водителю уменьшать скорость движения автомобиля и останавливать его при неисправности рабочей тормозной системы. С целью упрощения конструкции отдельная (автономная) запасная система практически не применяется. Обычно ее роль выполняют оставшиеся исправные части (контуры привода) рабочей тормозной системы или специальным образом спроектированная стояночная тормозная система. Часто на больших автомобилях для повышения надежности используют одновременно оба указанных технических решения.

Стояночная тормозная система позволяет удерживать автомобиль в неподвижном состоянии на наклонной поверхности и при отсутствии водителя.

Вспомогательная тормозная система предназначена для длительного поддержания постоянной скорости, в основном на затяжных спусках. Используемые в остальных тормозных системах фрикционные тормозные механизмы при длительной работе перегреваются и резко снижают эффективность торможения. Поэтому на некоторых типах автомобилей (автобусы, грузовые автомобили большой грузоподъемности) для поддержания безопасной скорости на длительных спусках применяют вспомогательные механизмы, так называемые тормоза-замедлители.

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 31.03.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Неисправности тормозной системы

Тип урока: комбинированный

К неисправностям тормозов, возникающих в процессе эксплуатации автомобиля, относятся: недостаточная эффективность торможения, не одновременность их действия, плохое растормаживание или заклинивание тормозных механизмов, увеличенный свободный или рабочий ход педали, неполное растормаживание колес, сильный нагрев дисков и тормозных барабанов, увеличение усилия прелагаемого к тормозной педали, занос или увод автомобиля при торможении, скрип или вибрация тормозных механизмов колес, самопроизвольное торможение при работающем двигателе. Недостаточная эффективность торможения исключает возможность своевременной остановки автомобиля при обычных условиях движения, а при сложной обстановки к дорожно-транспортным происшествиям. Не одновременность действия тормозов не позволяет своевременно и правильно остановить автомобиль, приводит его к заносу при торможении. Плохое растормаживание колес вызывает перегрев тормозных механизмов, быстрый износ тормозных накладок и, как следствие, заклинивание или слабое действие тормозов. Причиной слабого действия тормозов может быть не герметичность системы пневматического привода, нарушение регулировки привода и тормозных механизмов, износ или замасливание накладок тормозных колодок, недостаточное давление воздуха в пневматической системе тормозов. Не одновременность действия тормозов колес может быть вызвана: нарушением регулировок привода или тормозных механизмов, заклинивание тяг, а так же засорением шлангов и трубопроводов.

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 6.04.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Назначение Электрооборудование автомобиля

Тип урока: комбинированный

Системы электрооборудование автомобилей. Состав, назначение функциональных устройств

Электрооборудование современного автомобиля можно подразделить на системы электроснабжения, электрического пуска, зажигания, освещения, контроля, комфорта и на системы, обеспечивающие безопасность движения и оптимизацию рабочих процессов. Система – группа взаимосвязанных устройств, выполняющих общую задачу.

Система электроснабжения, предназначена для снабжения электрической энергией потребителей и состоит:

1. генератора, который обеспечивает электроэнергией потребителей и заряд аккумуляторной батареи при работающем двигателе;

2. аккумуляторной батареи, которая обеспечивает электроэнергией потребителей при неработающем двигателе;

3. регулятора напряжения, который предназначен для поддержания постоянного напряжения генератора;

4. выпрямителя, который преобразует переменный ток в постоянный.

Система электростартерного пуска двигателя, предназначена для принудительного вращения коленчатого вала двигателя и состоит:

1. аккумуляторной батареи;

2. стартера;

3. реле управления;

4. средств облегчения пуска.

Система зажигания, предназначена для обеспечения искрообразования в цилиндре в конце фазы сжатия и, воспламенять сжатый объем воздушно-топливной смеси, состоит:

1. датчика оборотов коленчатого вала;

2. датчика разряжения в коллекторе;

3. регулятора момента зажигания;

4. коммутатора;

5. накопителя энергии (катушка зажигания),

6. распределителя;

7. свечей зажигания.

Система освещения, световой и звуковой сигнализациипредназначена для освещения дороги, определения габаритов автомобиля, сигнализации маневра, освещения номерного знака, кабины, комбинации приборов и т. д. и состоит:

1. фар головного освещения и противотуманных фонарей;

2. свтосигнальных приборов;

3. габаритных, стояночных, и т.д. фонарей;

4. указателей поворота;

5. звуковой сигнализации;

6. реле управления.

Система информации и контроля технического состояния автомобиля,предназначена для сбора, обработки, хранения и отображения информации о режиме движения и техническом состоянии автомобиля и состоит:

1. датчиков состояния;

2. комбинация контрольно-измерительных приборов;

3. бортовой системы контроля (БСК) и т. д.

Система электропривода вспомогательного электрооборудования, предназначена для обеспечения отопления, вентиляцию кабины, очистку стекол, и т. д. и состоит:

1. электродвигателей;

2. передаточных механизмов;

3. реле управления.

Не все перечисленные системы окончательно сформировались. Одни достигли определенной степени совершенства, другие находятся в стадии формирования.

ПЛАН УРОКА

Преподаватель Юсупов Аюб К.

Предмет: МДК 01. 01. Устройство автомобилей

Дата проведения 7.04.2020

Группа: 2-7

Специальность. 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»

Тема: Аккумуляторные батареи

Тип урока: комбинированный

АКБ – это устройство, которое может накапливать энергию и питать электрические устройства, не вырабатывающие ток самостоятельно.

Аккумуляторная батарея состоит из:

• пластмассового или эбонитового корпуса;

• заливной горловины и съемной пробки;

• сепаратора;

• пластин с разным потенциалом (отрицательной и положительной);

• межэлементного соединения;

• выводов со знаком «+» и «-».

В случае автомобильного аккумулятора бывают обслуживаемые и необслуживаемые источники автономного питания. Аккумуляторы с напряжением в 12 Вт состоят из 6 соединенных между собой банок, которые находятся в одном корпусе.

 Если в автомобиле установлен необслуживаемый аккумулятор, то единственным способам подзарядки АКБ является подзарядка при помощи генератора во время работы двигателя.

В случае обслуживаемого аккумулятора в него можно подливать электролит (смесь дистиллированной воды и серной кислоты) для повышения его плотности или подзаряжать его при помощи зарядного устройства. Данный процесс предусматривает образование двуокиси свинца путем химической реакции воды и сульфата свинца. При этом существенно увеличивается плотность электролита. Если двигатель работает, то заряд (накопление емкости) АКБ происходит с использованием генератора. Специалисты рекомендуют осуществлять заряд аккумуляторной батареи при незначительном напряжении. Если осуществлять заряд АБ при высоком напряжении, то в результате можно получить огромное разложение воды, что снизит уровень электролита. Неправильное использование аккумуляторной батареи приведет к уменьшению срока использования.

Аккумуляторная батарея эксплуатируется в среднем в течении 3-5 лет в зависимости от условий эксплуатации. Если придерживаться оптимального режима работы такого устройства, то можно увеличить в несколько раз время его использования. Регулярно нужно следить, чтобы все баночки с жидкостью были заполнены до нужного уровня. Это позволит работать аккумулятору в обычном режиме, не перегружаясь и не разряжаясь.

В основе принципа работы АКБ лежит преобразование химической энергии в электрическую. Электроды взаимодействуют с электролитом, образуя в результате воду и сульфат свинца. Необходимо отметить, что в случае такого взаимодействия постепенно уменьшается плотность электролита и, соответственно, мощность аккумулятора.
Стоит отметить, что температура воздуха влияет на режим работы устройства: ее увеличение влияет на некоторое увеличение мощности батареи. Однако вместе с такими изменениями может увеличиться коррозия электродов и саморазряд. Если на улице минусовая температура воздуха, то можно прослеживать уменьшение разрядной емкости, уменьшение электролита и замедление химических процессов. Поэтому автомобилисты рекомендуют снимать АКБ во время длительной стоянки машины в условиях зимы.

Устройство и принцип работы аккумуляторной батареи

Виды АКБ. В наше время можно приобрести различные аккумуляторные батареи, которые отличаются между собой двумя признаками:

• принципом действия;

• конструкцией.

По химическому составу активного вещества АКБ бывают следующих видов:

• серебряно-цинковые;

• никель-кадмиевые;

• свинцово-кислотные;

• щелочные железо-никелевые аккумуляторы.

Все эти виды АКБ имеют разную степень использования. Так, например, популярными можно считать накопительные устройства, которые имеют свинцово-кислотные наполнители (автомобильные варианты аккумулятора). Устройства, использующие химическое взаимодействие железа и никеля, используются реже. Серебряно-цинковые аккумуляторы практически не используются. Это можно объяснить тем, что стоимость их довольно велика, а время использования незначительное. Различные аккумуляторы имеют разный принцип работы, время эксплуатации, емкость.
Важным параметром любой АКБ считается емкость. От такого показателя зависит потребление и отдача энергии. На аккумуляторах, которые предназначены для автомобилей, можно увидеть маркировку, которая указывает на емкость устройства. Она может быть представлена таким образом: 55, 60, 75 Ам*ч. Для телефонных батарей характерна такая емкость – 2000, 1500, 1000, 700 mAh (тысячные доли Ампера). Выбор аккумуляторной батареи необходимо осуществлять, исходя из потребляемого заряда или предполагаемой нагрузки устройства. При неправильном или длительном использовании АБК емкость может уменьшаться. Очень часто это прослеживается при длительном использовании аккумуляторной батареи в легковом автомобиле или же при неполной зарядке батареи, если речь идет про мобильный телефон.

Аккумуляторы такого типа могут иметь различное наполнение:

• никель + железо;

• никель + кадмий.

В основе таких устройств имеется прямоугольный корпус, сделанный из качественной стали. Внешняя часть батареи для заряда имеет небольшой слой никеля. Внутри устройства есть отрицательные и положительные пластины, причем положительных пластин на одну единицу больше. Все пластины сделаны из стальных ламелей и по внешнему виду одинаковые. На них нанесен небольшой слой никеля. Внутри пластин имеется в небольшом объеме активная масса. Все пластины соединены между собой с помощью ребер. В щелочную АКБ электролит может заливаться только через специальное отверстие, имеющее клапан с целью выпуска излишков газов.

Если брать во внимание никель-кадмиевые батареи, то они практически ничем не отличаются от никель-железных автономных источников. Главным отличием считается наличие у них сепараторов, которые находятся между пластинами. Если все части аккумулятора работоспособны, то он будет использоваться достаточно долго. Данные устройства преобразовывают электрическую энергию в химическую. Если на клеммы такого устройства поступает ток, то в результате такого действия может произойти обратный процесс.

Этот вид накопительного источника энергии можно отнести к самому популярному и востребованному, так как они используются практически на всех автомобилях. Он имеет несколько ячеек и электроды, которые представляют собой своеобразные свинцовые решетки с мелкой ячейкой. Решетки обоих полярностей в своей основе имеют разное содержание: диоксид свинца содержится в решетках со знаком «+», в минусовых решетках содержится свинец. Такие накопительные устройства устойчивы к морозам и относительно недорогие.

В различных устройствах имеются аккумуляторные батареи, которые отдают заряд. С помощью такого заряда другие устройства могут работать длительное время без осуществления подзарядки. К числу таких устройств можно отнести мобильные устройства. У них аккумулятор имеет небольшие размеры. Однако их емкость может быть разной. Банки таких аккумуляторов составляют обычные мягкие пакеты из пластика, которые заполнены литием. Этот химический состав похож по консистенции на сметану. Чтобы выполнить контрольное измерение такой батареи, необходимо использовать специальный прибор, который называется контроллер. Это небольших размеров электронная плата, которая подключается к зарядному устройству и определяет подачу заряда. У таких аккумуляторов нет клемм или контактов. Эту роль берет на себя коннектор, который состоит из многополюсного соединения. Принцип работы такого аккумулятора аналогичен обычным АКБ литий-ионного типа. Однако, их стоимость и габариты значительно меньше.
