Явище електромагнітної індукції. Презентація. 9 клас

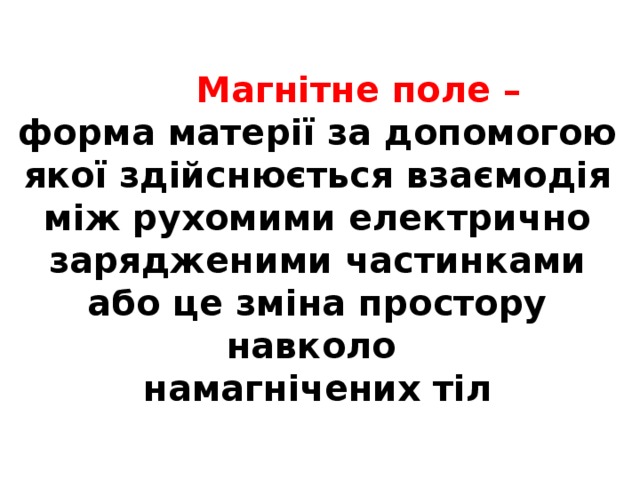

Магнітне поле –

форма матерії за допомогою якої здійснюється взаємодія між рухомими електрично зарядженими частинками або це зміна простору навколо

намагнічених тіл

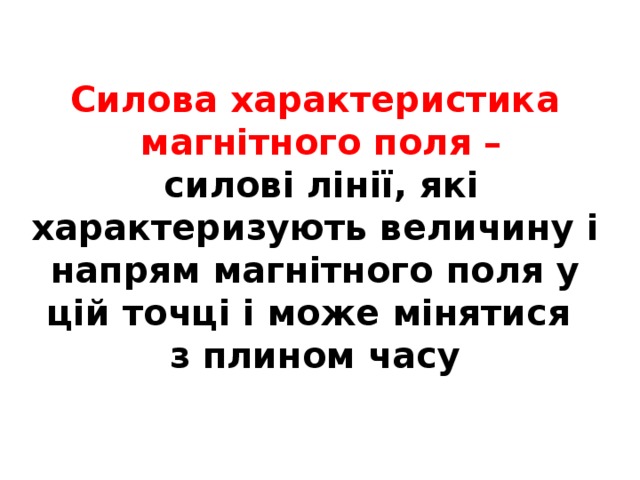

Силова характеристика

магнітного поля –

силові лінії, які характеризують величину і напрям магнітного поля у цій точці і може мінятися

з плином часу

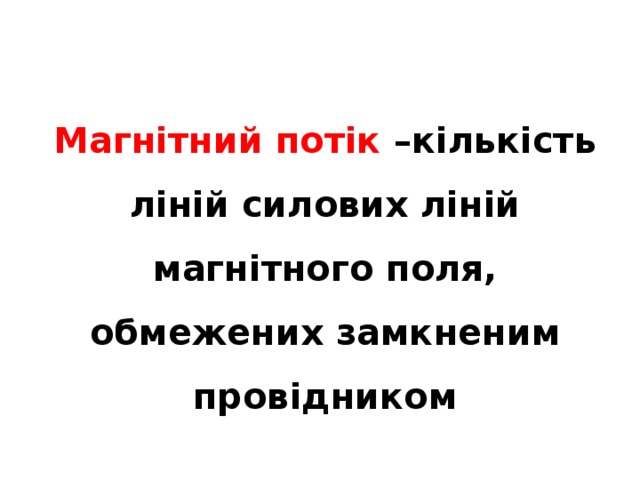

Магнітний потік –кількість ліній силових ліній магнітного поля, обмежених замкненим провідником

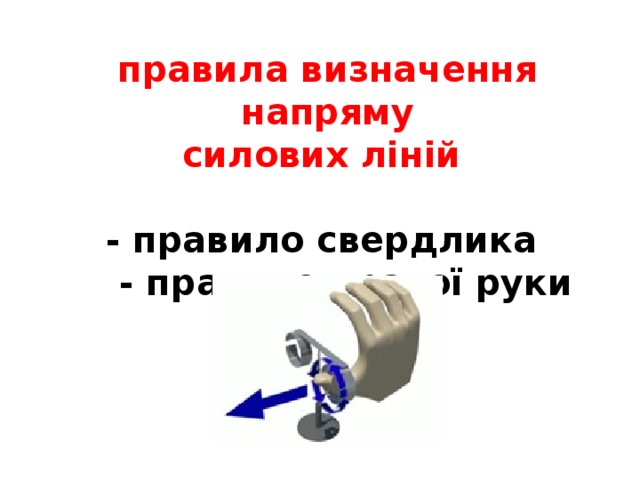

правила визначення напряму

силових ліній

- правило свердлика

- правило правої руки

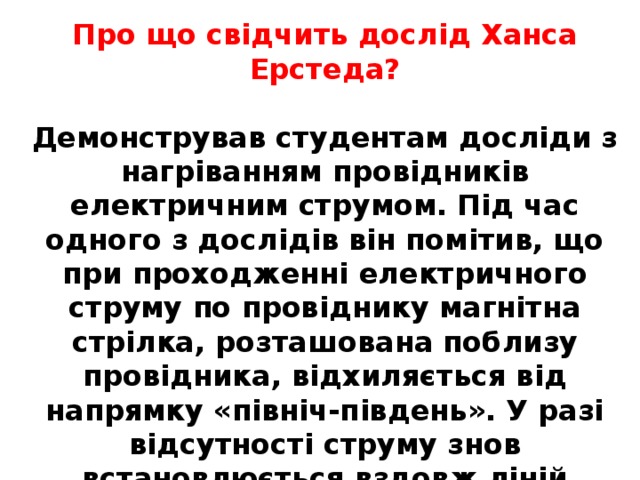

Про що свідчить дослід Ханса Ерстеда?

Демонстрував студентам досліди з нагріванням провідників електричним струмом. Під час одного з дослідів він помітив, що при проходженні електричного струму по провіднику магнітна стрілка, розташована поблизу провідника, відхиляється від напрямку «північ-південь». У разі відсутності струму знов встановлюється вздовж ліній магнітного поля Землі. Учений з’ясував, що електричний струм чинить певну дію на магнітну стрілку .

У 1821 році Майкл Фарадей поставив перед собою завдання: створити електричний струм за допомогою магнітного поля

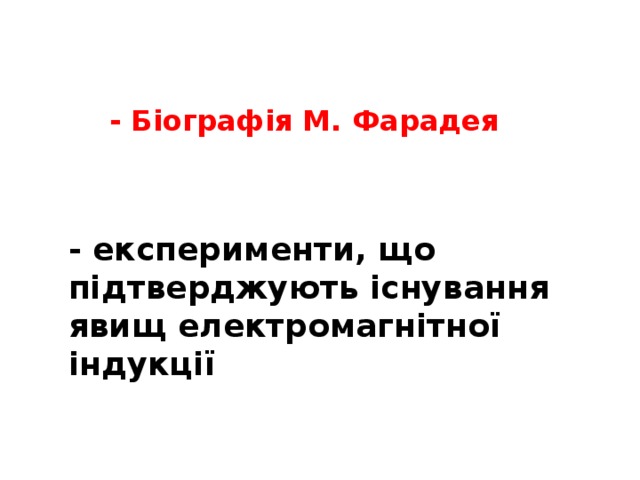

- Біографія М. Фарадея

- експерименти, що підтверджують існування явищ електромагнітної індукції

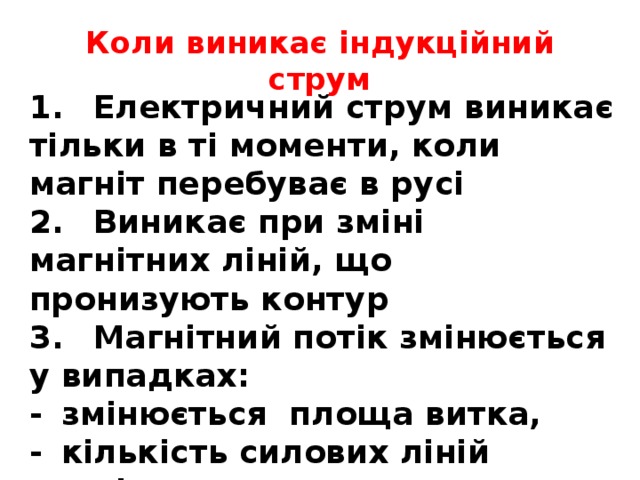

Коли виникає індукційний струм

1. Електричний струм виникає тільки в ті моменти, коли магніт перебуває в русі

2. Виникає при зміні магнітних ліній, що пронизують контур

3. Магнітний потік змінюється у випадках:

- змінюється площа витка,

- кількість силових ліній магнітного поля

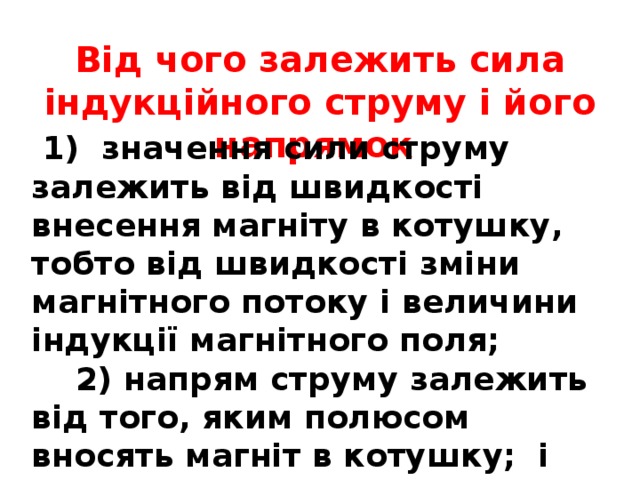

Від чого залежить сила індукційного струму і його напрямок

1) значення сили струму залежить від швидкості внесення магніту в котушку, тобто від швидкості зміни магнітного потоку і величини індукції магнітного поля;

2) напрям струму залежить від того, яким полюсом вносять магніт в котушку; і від того вносять чи виносять магніт з котушки

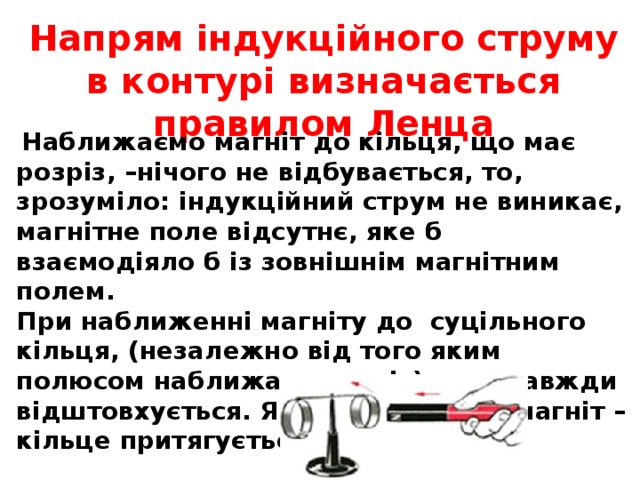

Напрям індукційного струму в контурі визначається правилом Ленца

Наближаємо магніт до кільця, що має розріз, –нічого не відбувається, то, зрозуміло: індукційний струм не виникає, магнітне поле відсутнє, яке б взаємодіяло б із зовнішнім магнітним полем.

При наближенні магніту до суцільного кільця, (незалежно від того яким полюсом наближати магніт) воно завжди відштовхується. Якщо витягувати магніт – кільце притягується до магніту

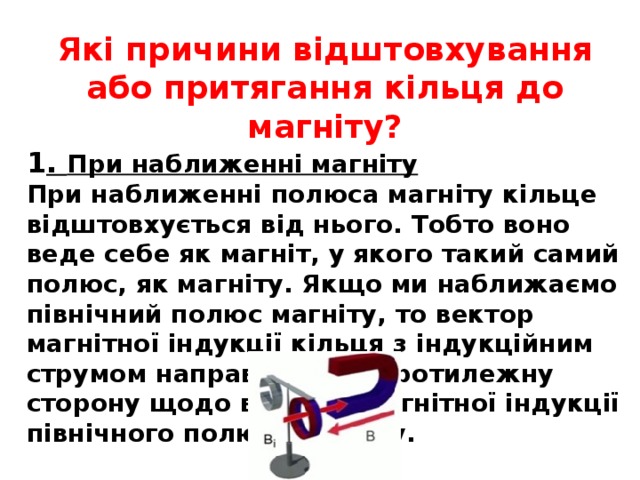

Які причини відштовхування або притягання кільця до магніту?

1 . При наближенні магніту

При наближенні полюса магніту кільце відштовхується від нього. Тобто воно веде себе як магніт, у якого такий самий полюс, як магніту. Якщо ми наближаємо північний полюс магніту, то вектор магнітної індукції кільця з індукційним струмом направлений в протилежну сторону щодо вектора магнітної індукції північного полюса магніту.

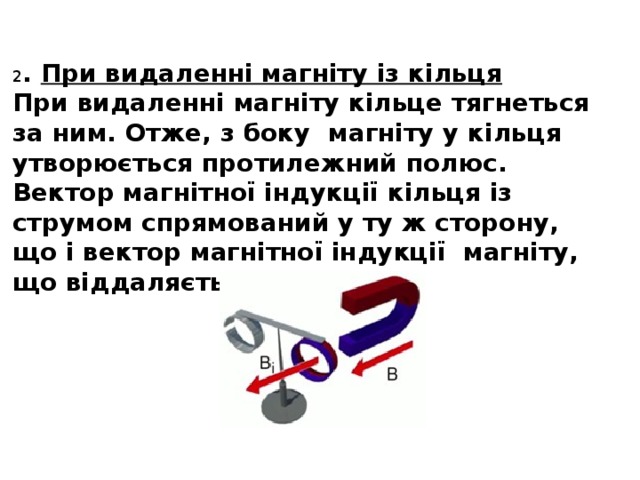

2 . При видаленні магніту із кільця

При видаленні магніту кільце тягнеться за ним. Отже, з боку магніту у кільця утворюється протилежний полюс. Вектор магнітної індукції кільця із струмом спрямований у ту ж сторону, що і вектор магнітної індукції магніту, що віддаляється від кільця.
