Явление электромагнитной индукции.

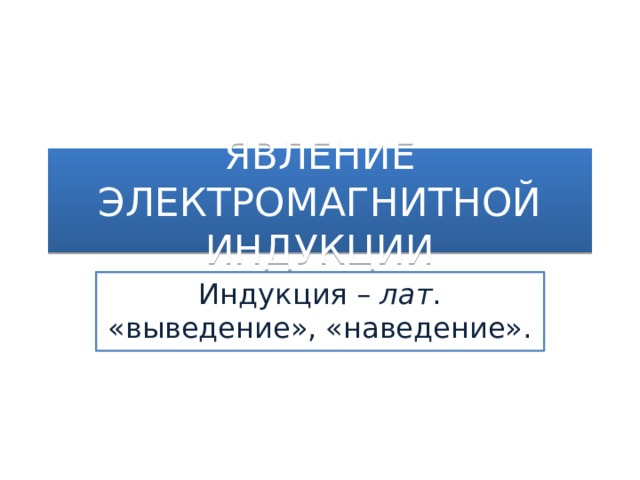

ЯВЛЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ

Индукция – лат . «выведение», «наведение».

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

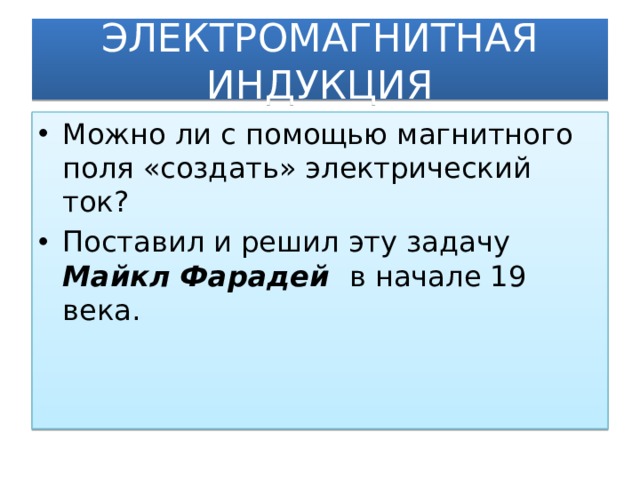

• Можно ли с помощью магнитного поля «создать» электрический ток?
• Поставил и решил эту задачу Майкл Фарадей в начале 19 века.

ЭЛЕКТРИМАГНИТНАЯ ИНДУКЦИЯ

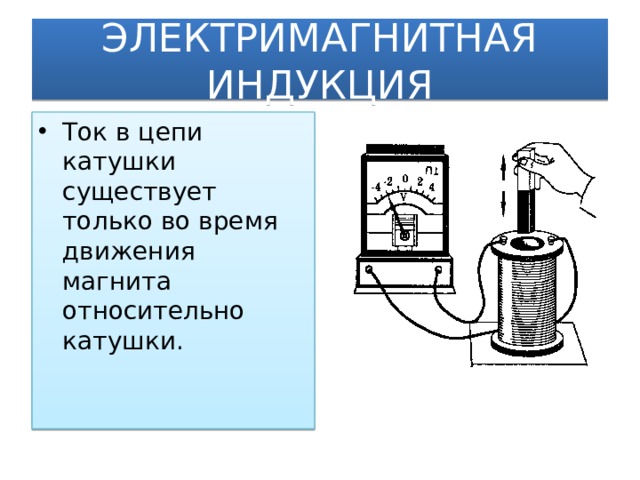

• Ток в цепи катушки существует только во время движения магнита относительно катушки.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

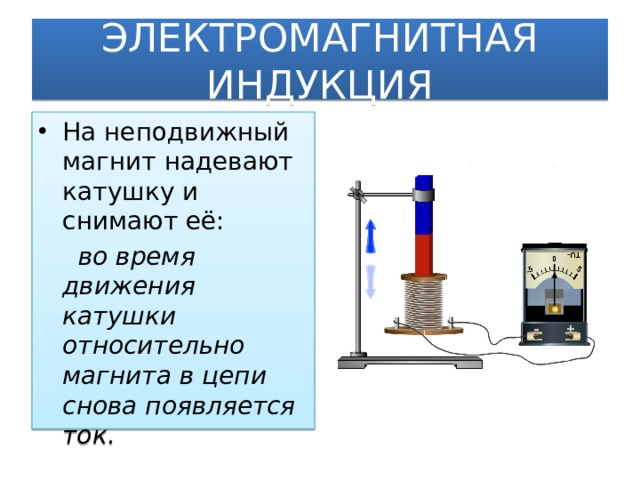

• На неподвижный магнит надевают катушку и снимают её:

во время движения катушки относительно магнита в цепи снова появляется ток.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

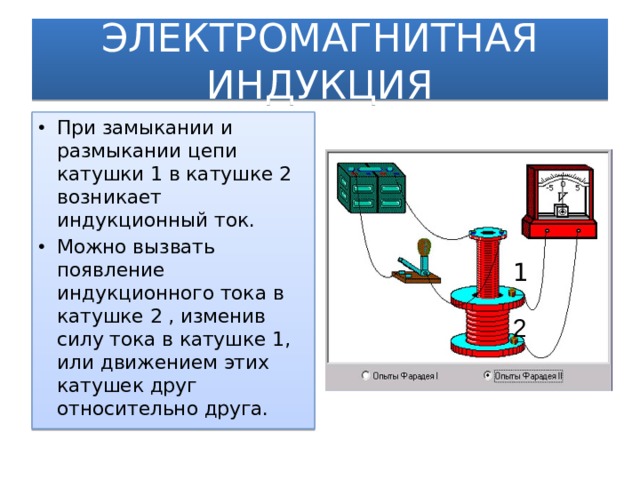

• При замыкании и размыкании цепи катушки 1 в катушке 2 возникает индукционный ток.
• Можно вызвать появление индукционного тока в катушке 2 , изменив силу тока в катушке 1, или движением этих катушек друг относительно друга.

1

2

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

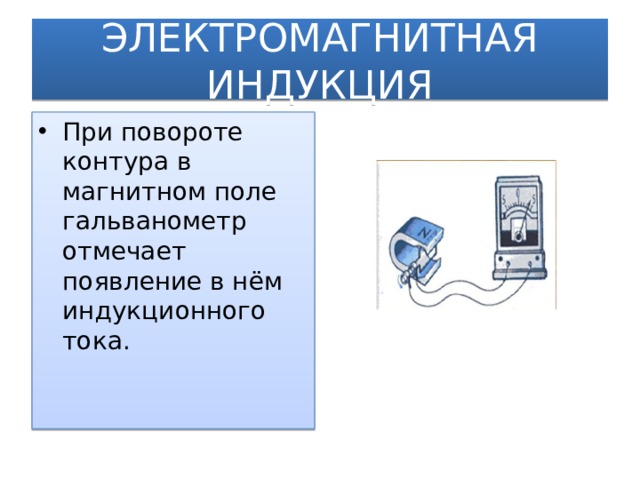

• При повороте контура в магнитном поле гальванометр отмечает появление в нём индукционного тока.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

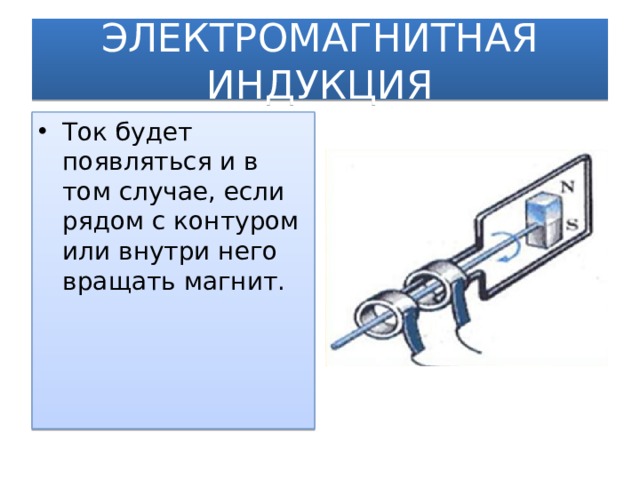

• Ток будет появляться и в том случае, если рядом с контуром или внутри него вращать магнит.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

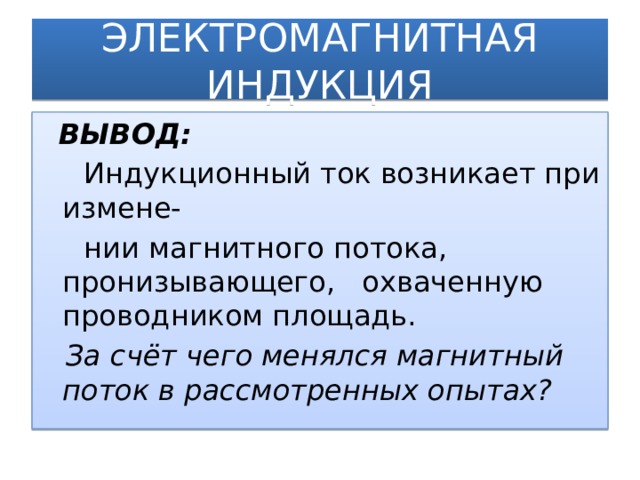

ВЫВОД:

Индукционный ток возникает при измене-

нии магнитного потока, пронизывающего, охваченную проводником площадь.

За счёт чего менялся магнитный поток в рассмотренных опытах?

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

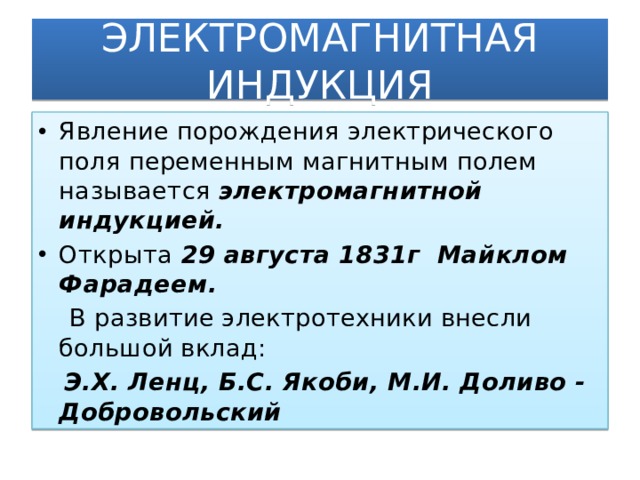

• Явление порождения электрического поля переменным магнитным полем называется электромагнитной индукцией.
• Открыта 29 августа 1831г Майклом Фарадеем.

В развитие электротехники внесли большой вклад:

Э.Х. Ленц, Б.С. Якоби, М.И. Доливо - Добровольский

ЗАДАЧИ

Проволочный виток, подсоединённый к гальванометру, рав­но­мер­но перемещают пер­пен­ди­ку­ляр­но линиям ин­дук­ции B од­но­род­но­го магнитного поля слева направо, как по­ка­за­но на рисунке. Ин­дук­ци­он­ный ток в витке:

1) не возникает, так как виток пе­ре­ме­ща­ют параллельно са­мо­му себе в од­но­род­ном магнитном поле

2) не возникает, так как виток пе­ре­ме­ща­ют равномерно

3) возникает, так как при пе­ре­ме­ще­нии плоскость витка пе­ре­се­ка­ют линии ин­дук­ции магнитного поля

4) возникает, так как плос­кость витка пер­пен­ди­ку­ляр­на линиям маг­нит­ной индукции

ОТВЕТ: 1

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

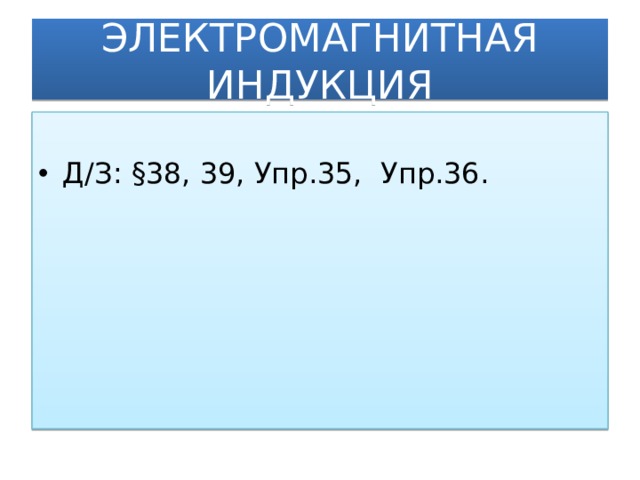

• Д/З: §38, 39, Упр.35, Упр.36.
