Цели урока:

• Образовательные – раскрыть сущность явления электромагнитной индукции; разъяснить учащимся правило Ленца и научить их пользоваться им для определения направления индукционного тока; разъяснить закон электромагнитной индукции; научить учащихся производить расчет ЭДС индукции в простейших случаях.

• Развивающие – развивать познавательный интерес учащихся, умение логически мыслить и  обобщать. Развивать мотивы учения и интерес к физике. Развивать умение видеть связь между физикой и практикой.

• Воспитательные – воспитывать любовь к ученическому труду, умение работать в  группах. Воспитывать культуру публичных выступлений.

ХОД УРОКА

I. Организационный момент

1. Электрические и магнитные поля порождаются одними и теми же источниками – электрическими зарядами. Поэтому можно сделать предположение о том, что между этими полями существует определенная связь. Это предположение нашло экспериментальное подтверждение в 1831 году в опытах выдающегося английского физика М. Фарадея, в которых он открыл явление электромагнитной индукции.

II. Впервые явление, вызванное переменным магнитным полем, наблюдал в 1831 году М.Фарадей. Он решил проблему: может ли магнитное поле вызывать появление электрического тока в проводнике?

Электрический ток, рассуждал М.Фарадей, может намагнитить кусок железа. Не может ли магнит, в свою очередь, вызвать появление электрического тока? Долгое время эту связь обнаружить не удавалось.  Трудно было додуматься до главного, а именно: движущийся магнит, или меняющееся магнитное поле, может возбудить электрический ток в катушке
(просмотр видеофрагмента «Примеры электромагнитной индукции» [4]).

Вопросы:

1. Как вы думаете, что приводит к возникновению электрического тока в катушке?

2. Почему ток был кратковременным?

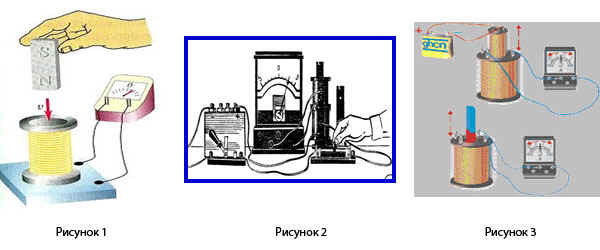

3. Почему тока нет, когда магнит находится внутри катушки (Рисунок 1), когда не перемещается ползунок реостата (Рисунок 2), когда одна катушка перестает двигаться относительно другой?

Вывод: ток появляется при изменении магнитного поля.

Явление электромагнитной индукции заключается в возникновении электрического тока в проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо  движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур меняется.
В случае изменяющегося магнитного поля его основная характеристика В – вектор магнитной индукции может меняться по величине и направлению. Но явление электромагнитной индукции наблюдается и при магнитном поле с постоянной В.

Вопрос: Что же при этом меняется?

Изменяется площадь, которую пронизывает магнитное поле, т.е. изменяется число силовых линий, которые пронизывают эту площадь.

Для характеристики магнитного поля в области пространства  вводят физическую величину – магнитный поток – Ф

Магнитным потоком Ф через поверхность площадью S называют величину, равную произведения модуля вектора магнитной индукции В  на площадь S и косинус угла   между векторами В и n.

Ф = ВS cos

Произведение  В cos   = В_n представляет собой проекцию вектора магнитной индукции на нормаль  n к плоскости контура. Поэтому  Ф = В_n S.

Единица магнитного потока – Вб (Вебер).

Магнитный поток в 1 вебер (Вб) создается однородным магнитным полем с индукцией 1Тл через поверхность площадью 1м² , расположенную перпендикулярно вектору магнитной индукции.
Главное в явлении электромагнитной индукции состоит в порождении электрического поля переменным магнитным полем. В замкнутой катушке возникает ток, что и позволяет регистрировать явление (Рисунок 1).
Возникающий индукционный ток того или иного направления как-то взаимодействует с магнитом. Катушка с проходящим по ней током подобно магниту с двумя полюсами – северным и южным. Направление индукционного тока определяет, какой конец катушки выполняет роль северного полюса. На основании закона сохранения энергии можно предсказать, в каких случаях катушка будет притягивать магнит, а в каких отталкивать.
Если магнит приближать к катушке, то в ней появляется индукционный ток такого направления, магнит обязательно отталкивается. Для сближения магнита и катушки нужно совершить положительную работу. Катушка становится подобной магниту, обращенному одноименным полюсом к приближающемуся к ней магниту. Одноименные полюса отталкиваются. При удалении магнита наоборот.

В первом случае магнитный поток увеличивается (Рисунок 5), а во втором случае уменьшается. Причем в первом случае линии индукции В/ магнитного поля, созданного возникшим в катушке индукционным током, выходят из верхнего конца катушки, т.к. катушка отталкивает магнит, а во втором случае входят в этот конец. Эти линии на рисунке изображены более темным цветом. В первом случае катушка с током аналогична магниту, северный полюс которого находится сверху, а во втором случае – снизу.
Аналогичные выводы можно сделать с помощью опыта показанного на рисунке (Рисунок 6).

(Просмотр фрагмента «Правило Ленца») [4]

Вывод: Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым вызван.

Правило Ленца. Индукционный ток всегда имеет такое направление, при котором возникает противодействие причинам, его породившим.

Алгоритм определения направления индукционного тока.

1. Определить направление линий индукции внешнего поля В (выходят из N и входят в S).
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф0, если выдвигается, то ∆Ф 3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф0, то линии В и В′ направлены в противоположные стороны; если ∆Ф 4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.
Опыты Фарадея показали, что сила индукционного тока в проводящем  контуре пропорциональна скорости изменения числа линий магнитной индукции, пронизывающих поверхность, ограниченную этим контуром.
При всяком изменении магнитного потока через проводящий контур в этом контуре возникает электрический ток.
ЭДС индукции в замкнутом контуре равна скорости изменения магнитного потока через площадь, ограниченную этим контуром.
Ток в контуре имеет положительное направление при убывании внешнего магнитного потока.

(Просмотр фрагмента «Закон электромагнитной индукции» [4])

ЭДС электромагнитной индукции в замкнутом контуре численно равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

Открытие электромагнитной индукции внесло существенный вклад в техническую революцию и послужило основой современной электротехники.

III. Закрепление изученного

Решение задач № 1819, 1821(1.3.5)

(Сборник задач по физике 10-11. Г.Н. Степанова [2]).

IV. Домашнее задание:

§8-11[1] (учить), Р. № 902(б, г, е), № 911 (письменно в тетрадях) [5]
