Явление электромагнитной индукции

ЯВЛЕНИЕ

ЭЛЕКТРОМАГНИТНОЙ

ИНДУКЦИИ

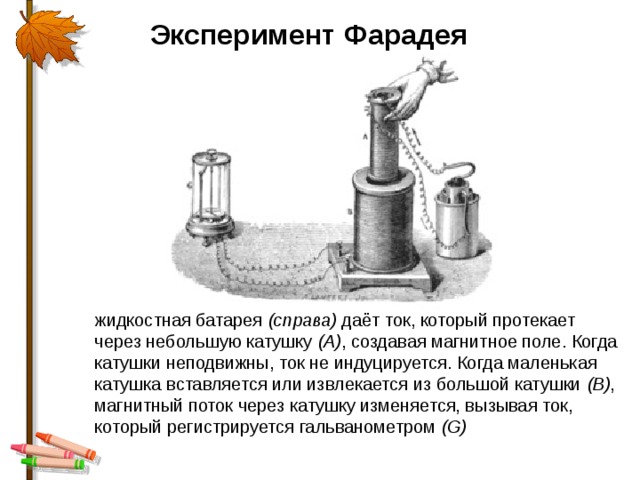

Эксперимент Фарадея

жидкостная батарея  (справа)  даёт ток, который протекает через небольшую катушку  (A) , создавая магнитное поле. Когда катушки неподвижны, ток не индуцируется. Когда маленькая катушка вставляется или извлекается из большой катушки  (B) , магнитный поток через катушку изменяется, вызывая ток, который регистрируется гальванометром  (G)

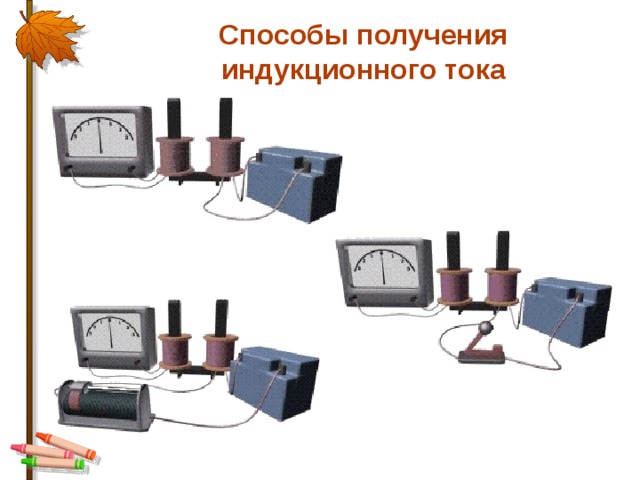

Способы получения

индукционного тока

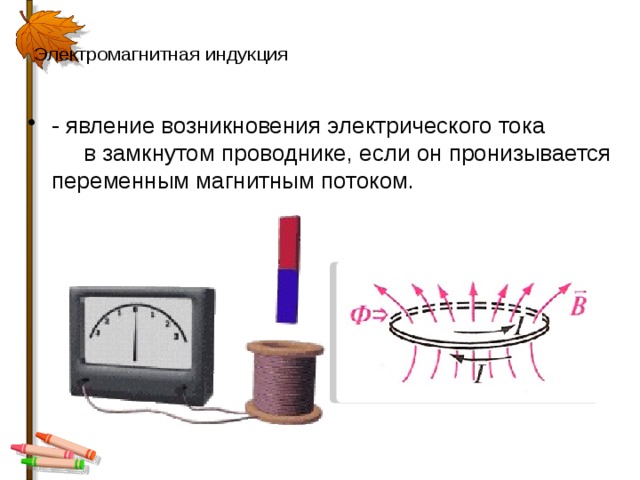

Электромагнитная индукция

• - явление возникновения электрического тока в замкнутом проводнике, если он пронизывается переменным магнитным потоком.

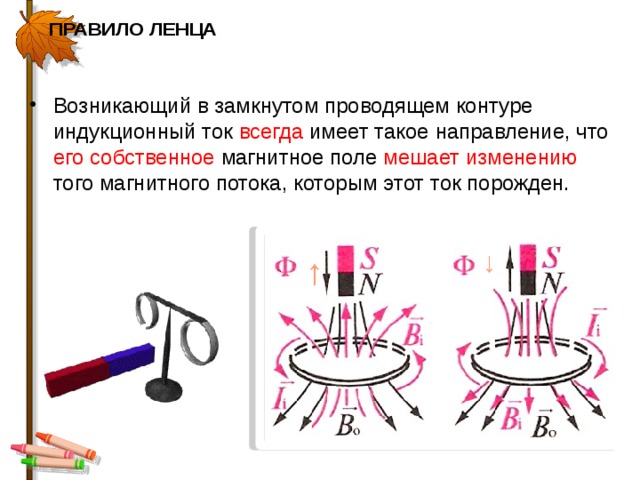

ПРАВИЛО ЛЕНЦА

• Возникающий в замкнутом проводящем контуре индукционный ток всегда имеет такое направление, что его собственное магнитное поле мешает изменению того магнитного потока, которым этот ток порожден.

↓

↑

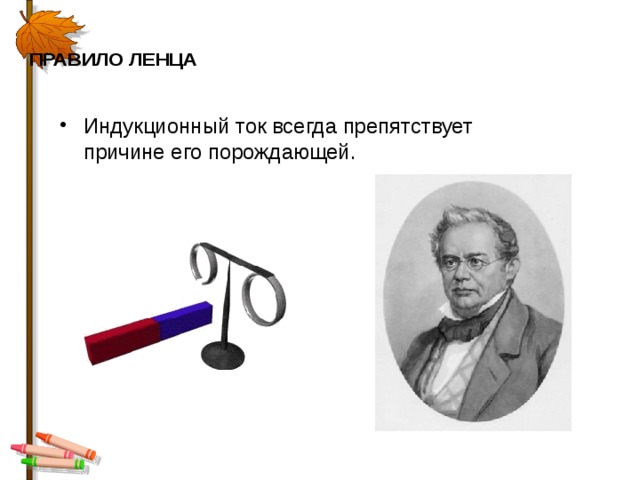

ПРАВИЛО ЛЕНЦА

• Индукционный ток всегда препятствует причине его порождающей.

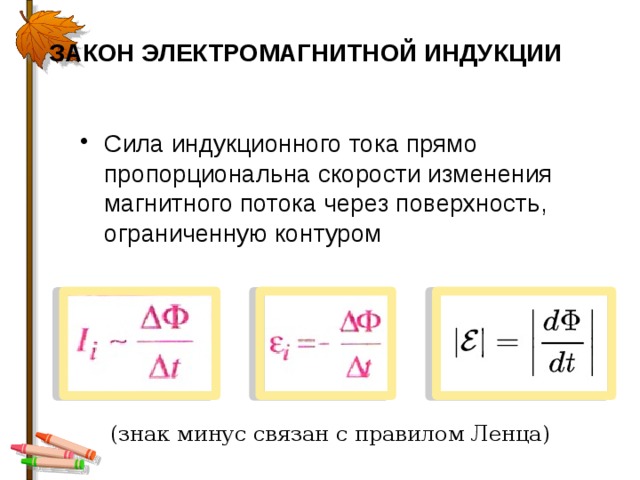

ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ

• Сила индукционного тока прямо пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром

(знак минус связан с правилом Ленца)

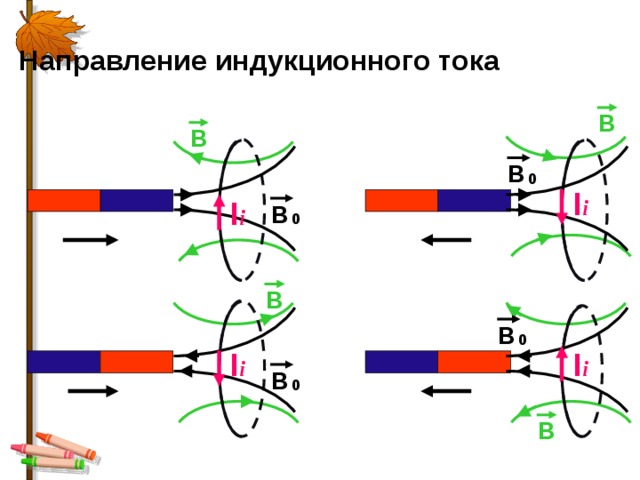

Направление индукционного тока

В

В

В

0

I i

I i

В

0

В

В

0

I i

I i

В

0

В

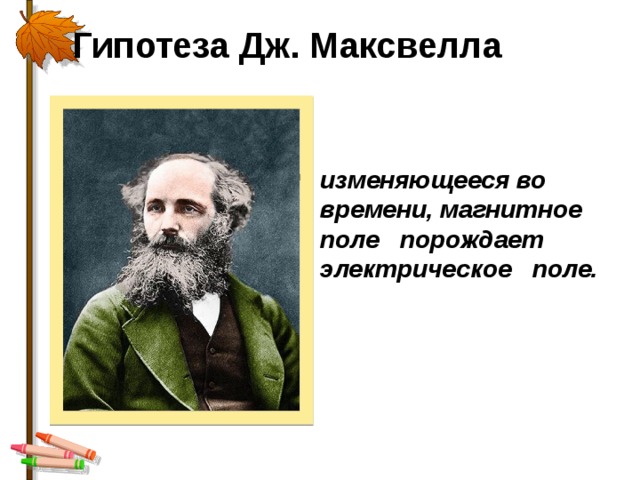

Гипотеза Дж. Максвелла

• изменяющееся во времени, магнитное поле порождает электрическое поле.

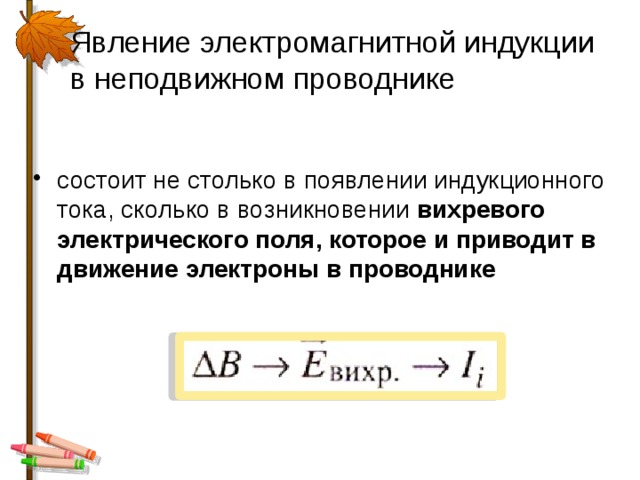

Явление электромагнитной индукции в неподвижном проводнике

• состоит не столько в появлении индукционного тока, сколько в возникновении вихревого электрического поля, которое и приводит в движение электроны в проводнике

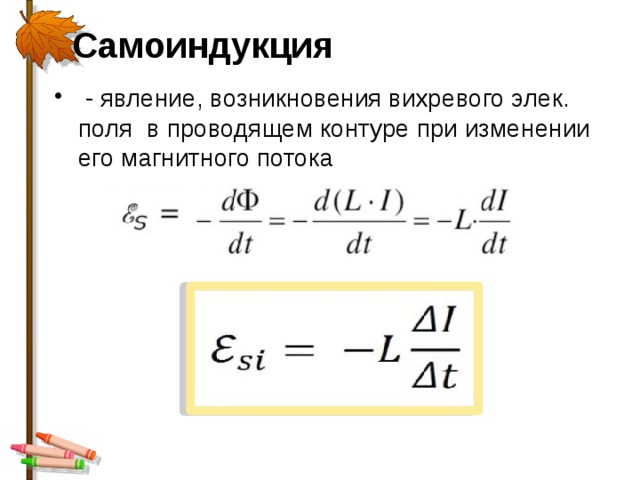

Самоиндукция

• - явление, возникновения вихревого элек. поля в проводящем контуре при изменении его магнитного потока

Индуктивность L [Гн]

• - физическая величина, являющаяся мерой «инертности» электрической цепи по отношению к изменению силы тока

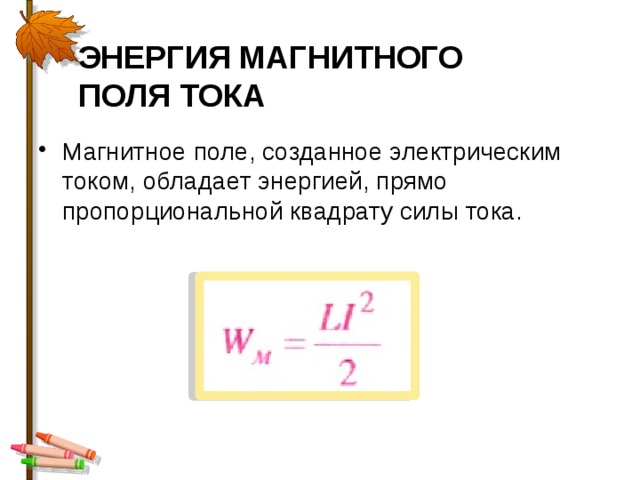

ЭНЕРГИЯ МАГНИТНОГО ПОЛЯ ТОКА

• Магнитное поле, созданное электрическим током, обладает энергией, прямо пропорциональной квадрату силы тока.
