Явление самоиндукции. Индуктивность

Самоиндукция. Индуктивность.

Явление самоиндукции

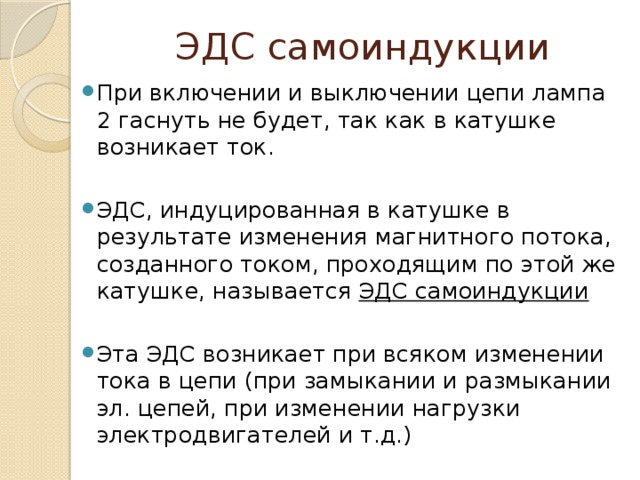

ЭДС самоиндукции

• При включении и выключении цепи лампа 2 гаснуть не будет, так как в катушке возникает ток.

• ЭДС, индуцированная в катушке в результате изменения магнитного потока, созданного током, проходящим по этой же катушке, называется ЭДС самоиндукции

• Эта ЭДС возникает при всяком изменении тока в цепи (при замыкании и размыкании эл. цепей, при изменении нагрузки электродвигателей и т.д.)

Направление ЭДС самоиндукции

• Правило Ленца :

ЭДС самоиндукции имеет всегда такое направление, при котором она препятствует изменению вызвавшего её тока

• ЭДС самоиндукции оказывает тормозящее действие на изменение тока в эл. сетях.

ЭДС самоиндукции

• Замыкание цепи

• Размыкание цепи

ЭДС самоиндукции замедляет нарастание тока до номинального значения.

• ЭДС самоиндукции препятствует исчезновению тока, т.е. поддерживает ток в цепи

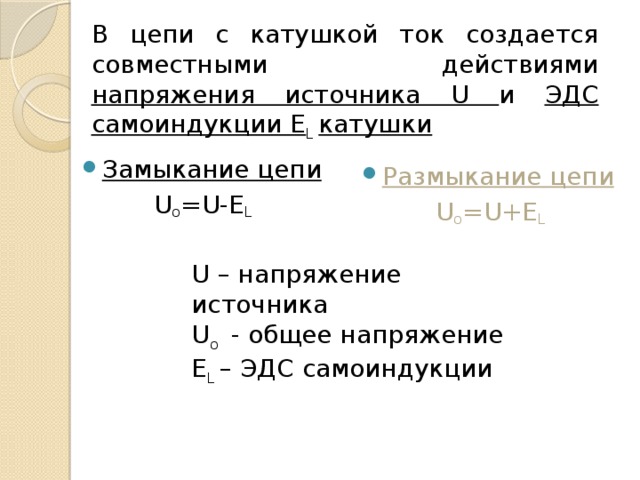

В цепи с катушкой ток создается совместными действиями напряжения источника U и ЭДС самоиндукции E L катушки

• Замыкание цепи

• Размыкание цепи

U o =U-E L

U o =U+E L

U – напряжение источника

U o - общее напряжение

E L – ЭДС самоиндукции

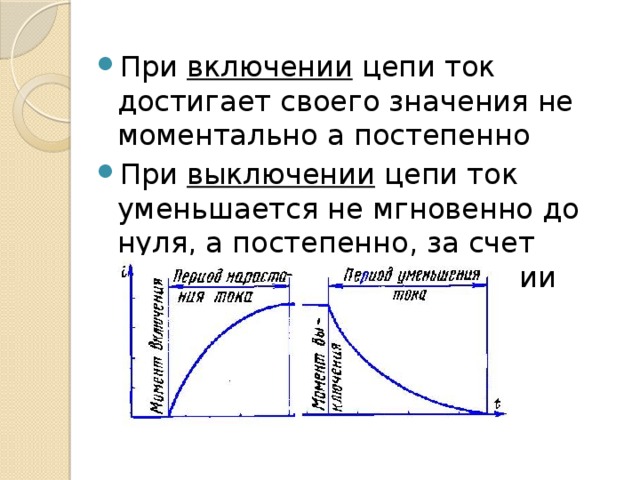

• При включении цепи ток достигает своего значения не моментально а постепенно
• При выключении цепи ток уменьшается не мгновенно до нуля, а постепенно, за счет действия ЭДС самоиндукции

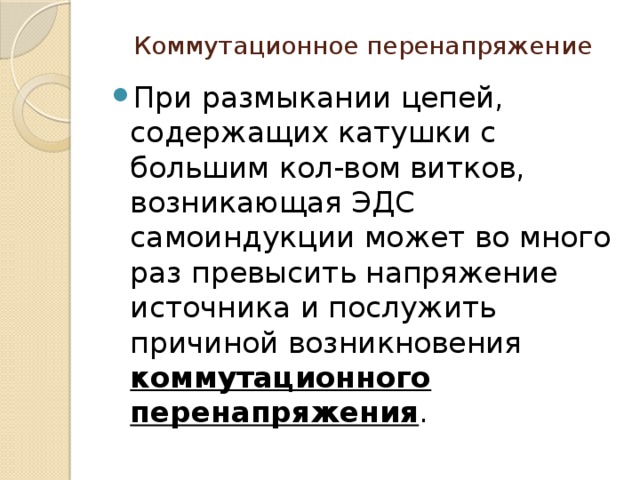

Коммутационное перенапряжение

• При размыкании цепей, содержащих катушки с большим кол-вом витков, возникающая ЭДС самоиндукции может во много раз превысить напряжение источника и послужить причиной возникновения коммутационного перенапряжения .

Коммутационное перенапряжение

• Для защиты приборов от коммутационного перенапряжения параллельно катушке включают разрядный резистор.

Индуктивность

• Способность проводников (катушек) индуцировать ЭДС самоиндукции.

L – индуктивность [Гн]

Ф – магнитный поток [Вб]

w – количество витков

I – сила тока в катушке [А]

μ а – абс. магнитная

проницаемость [Гн/м]

S – площадь сечения

катушки [м 2 ]

l – длина катушки [м]

ЭДС самоиндукции

E L – ЭДС самоиндукции [В]

L - индуктивность [Гн]

∆ I=I 1 -I 2 – изменение силы тока [А] за время ∆t=t 1 -t 2 [с]
