Язык UML. Диаграмма вариантов использования (use case diagram)

Категория: Информатика

Нажмите, чтобы узнать подробности

В данной работе рассматриваются вопросы, связанные с разработкой программного продукта с помощью графического языка моделирования UML, а именно, построение диаграммы вариантов использования. Материал полезен для проведения занятий по дисциплине МДК.04.01." Моделирование и анализ программного обеспечения" .

Просмотр содержимого документа
«Язык UML. Диаграмма вариантов использования (use case diagram)»

Диаграмма вариантов использования (use case diagram)

Диаграмма вариантов использования (use case diagram)

 Диаграмма вариантов использования - это диаграмма, на которой изображаются варианты использования проектируемой системы, заключенные в границу системы, и внешние актеры, а также определенные отношения между актерами и вариантами использования .  Назначение диаграммы вариантов использования Определить общие границы функциональности проектируемой системы в контексте моделируемой предметной области. Специфицировать требования к функциональному поведению проектируемой системы в форме вариантов использования. Разработать исходную концептуальную модель системы для ее последующей детализации в форме логических и физических моделей. Подготовить исходную документацию для взаимодействия разработчиков системы с ее заказчиками и пользователями

Диаграмма вариантов использования - это диаграмма, на которой изображаются варианты использования проектируемой системы, заключенные в границу системы, и внешние актеры, а также определенные отношения между актерами и вариантами использования .

Назначение диаграммы вариантов использования

  • Определить общие границы функциональности проектируемой системы в контексте моделируемой предметной области.
  • Специфицировать требования к функциональному поведению проектируемой системы в форме вариантов использования.
  • Разработать исходную концептуальную модель системы для ее последующей детализации в форме логических и физических моделей.
  • Подготовить исходную документацию для взаимодействия разработчиков системы с ее заказчиками и пользователями

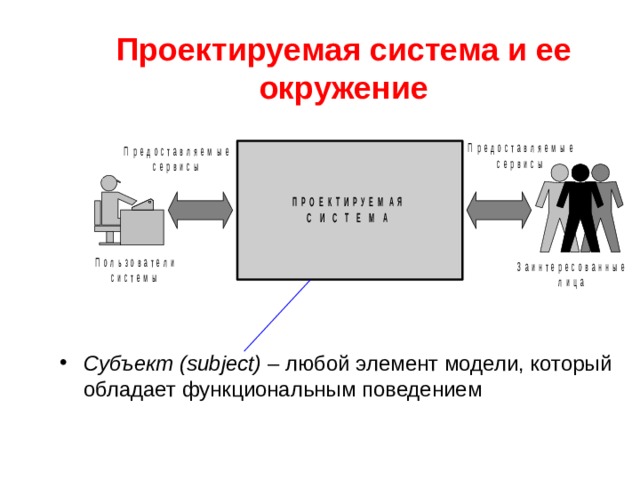

Проектируемая система и ее окружение Субъект (subject) – любой элемент модели, который обладает функциональным поведением

Проектируемая система и ее окружение

  • Субъект (subject) – любой элемент модели, который обладает функциональным поведением
Основные обозначения на диаграмме вариантов использования

Основные обозначения на диаграмме вариантов использования

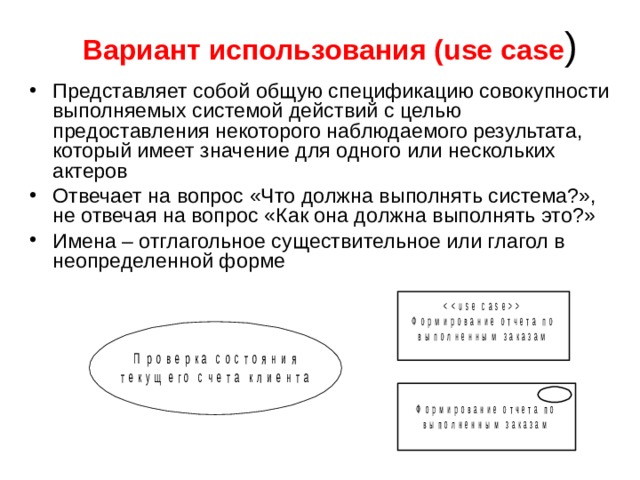

Вариант использования (use case ) Представляет собой общую спецификацию совокупности выполняемых системой действий с целью предоставления некоторого наблюдаемого результата, который имеет значение для одного или нескольких актеров Отвечает на вопрос «Что должна выполнять система?», не отвечая на вопрос «Как она должна выполнять это?» Имена – отглагольное существительное или глагол в неопределенной форме

Вариант использования (use case )

  • Представляет собой общую спецификацию совокупности выполняемых системой действий с целью предоставления некоторого наблюдаемого результата, который имеет значение для одного или нескольких актеров
  • Отвечает на вопрос «Что должна выполнять система?», не отвечая на вопрос «Как она должна выполнять это?»
  • Имена – отглагольное существительное или глагол в неопределенной форме

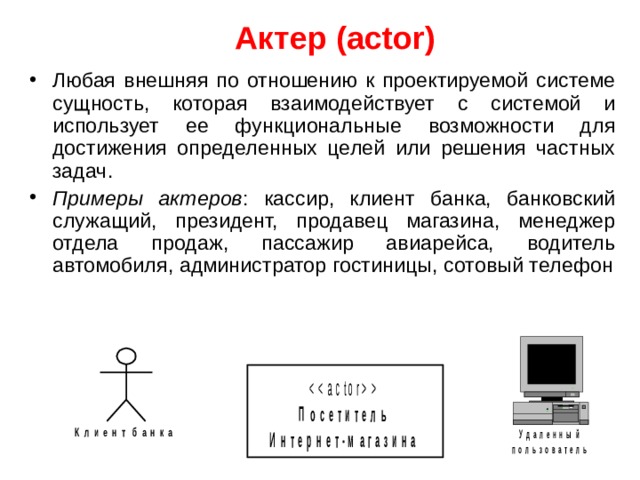

Актер (actor) Любая внешняя по отношению к проектируемой системе сущность, которая взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей или решения частных задач. Примеры актеров : кассир, клиент банка, банковский служащий, президент, продавец магазина, менеджер отдела продаж, пассажир авиарейса, водитель автомобиля, администратор гостиницы, сотовый телефон

Актер (actor)

  • Любая внешняя по отношению к проектируемой системе сущность, которая взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей или решения частных задач.
  • Примеры актеров : кассир, клиент банка, банковский служащий, президент, продавец магазина, менеджер отдела продаж, пассажир авиарейса, водитель автомобиля, администратор гостиницы, сотовый телефон
Вопросы для идентификации актеров в системе Какие организации или лица будут использовать систему Кто будет получать пользу от использования системы Кто будет использовать информацию от системы Будет ли использовать система внешние ресурсы Может ли один пользователь играть несколько ролей при взаимодействии с системой Могут ли различные пользователи играть одну роль при взаимодействии с системой Будет ли система взаимодействовать с законодательными, исполнительными, налоговыми или другими органами

Вопросы для идентификации актеров в системе

  • Какие организации или лица будут использовать систему
  • Кто будет получать пользу от использования системы
  • Кто будет использовать информацию от системы
  • Будет ли использовать система внешние ресурсы
  • Может ли один пользователь играть несколько ролей при взаимодействии с системой
  • Могут ли различные пользователи играть одну роль при взаимодействии с системой
  • Будет ли система взаимодействовать с законодательными, исполнительными, налоговыми или другими органами
Отношения на диаграмме вариантов использования  Отношение  ( relationship ) — семантическая  связь  между отдельными элементами модели.  Между элементами диаграммы  вариантов использования  могут существовать различные отношения, которые описывают взаимодействие экземпляров одних  актеров  и  вариантов использования  с экземплярами других  актеров  и  вариантов . Один  актер  может взаимодействовать с несколькими  вариантами использования . В этом случае этот  актер  обращается к нескольким сервисам данной системы. В свою  очередь  один вариант использования  может взаимодействовать с несколькими  актерами , предоставляя для всех них свой сервис.В то же время два  варианта использования , определенные в рамках одной моделируемой системы, также могут взаимодействовать друг с другом, однако характер этого взаимодействия будет отличаться от взаимодействия с  актерами .

Отношения на диаграмме вариантов использования

Отношение  ( relationship ) — семантическая  связь  между отдельными элементами модели.

Между элементами диаграммы  вариантов использования  могут существовать различные отношения, которые описывают взаимодействие экземпляров одних  актеров  и  вариантов использования  с экземплярами других  актеров  и  вариантов . Один  актер  может взаимодействовать с несколькими  вариантами использования . В этом случае этот  актер  обращается к нескольким сервисам данной системы. В свою  очередь  один вариант использования  может взаимодействовать с несколькими  актерами , предоставляя для всех них свой сервис.В то же время два  варианта использования , определенные в рамках одной моделируемой системы, также могут взаимодействовать друг с другом, однако характер этого взаимодействия будет отличаться от взаимодействия с  актерами .

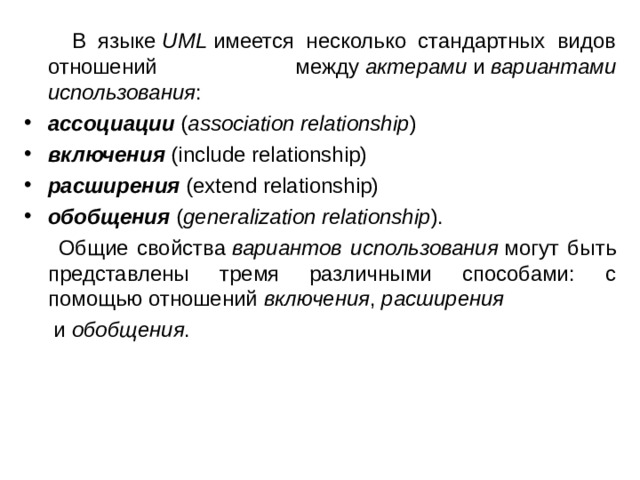

 В языке  UML  имеется несколько стандартных видов отношений между  актерами  и  вариантами использования : ассоциации  ( association relationship ) включения  (include relationship) расширения  (extend relationship) обобщения   ( generalization relationship ).  Общие свойства  вариантов использования  могут быть представлены тремя различными способами: с помощью отношений  включения ,  расширения    и  обобщения .

В языке  UML  имеется несколько стандартных видов отношений между  актерами  и  вариантами использования :

  • ассоциации  ( association relationship )
  • включения  (include relationship)
  • расширения  (extend relationship)
  • обобщения   ( generalization relationship ).

Общие свойства  вариантов использования  могут быть представлены тремя различными способами: с помощью отношений  включениярасширения

и  обобщения .

Отношение ассоциации  Ассоциация (association) является одним из фундаментальных понятий в языке UML 2.х и может использоваться на различных канонических диаграммах при построении визуальных моделей Применительно к диаграммам вариантов использования отношение ассоциации может служить только для обозначения взаимодействия актера с вариантом использования.  Обозначаются сплошной линией.

Отношение ассоциации

  • Ассоциация (association) является одним из фундаментальных понятий в языке UML 2.х и может использоваться на различных канонических диаграммах при построении визуальных моделей
  • Применительно к диаграммам вариантов использования отношение ассоциации может служить только для обозначения взаимодействия актера с вариантом использования.
  • Обозначаются сплошной линией.
, " width="640"

Отношение включения

  • Отношение зависимости (dependency) определяется как форма взаимосвязи между двумя элементами модели, предназначенная для спецификации того обстоятельства, что изменение одного элемента модели приводит к изменению некоторого другого элемента
  • Отношение включения (include) специфицирует тот факт, что некоторый вариант использования содержит поведение, определенное в другом варианте использования.
  • Обозначаютсякак  отношение  зависимости в форме пунктирной линии со стрелкой, направленной от базового  варианта использования  к включаемому  варианту использования . При этом данная линия помечается стереотипом ,
Отношение включения

Отношение включения

Отношение расширения   Отношение расширения (extend) определяет взаимосвязь одного варианта использования с некоторым другим вариантом использования, функциональность или поведение которого задействуется первым не всегда, а только при выполнении некоторых дополнительных условий.

Отношение расширения

Отношение расширения (extend) определяет взаимосвязь одного варианта использования с некоторым другим вариантом использования, функциональность или поведение которого задействуется первым не всегда, а только при выполнении некоторых дополнительных условий.

 Отношение   расширения  позволяет моделировать таким образом, что один из  вариантов использования  должен присоединять к своему поведению дополнительное поведение, определенное для другого варианта использования . В то же время, данное  отношение  всегда предполагает проверку условия и ссылку на точку  расширения  в базовом  варианте использования . Точка  расширения  определяет  место  в базовом  варианте использования , в которое должно быть помещено  расширение  при выполнении соответствующего логического условия. При этом один из  вариантов использования  можетбыть  расширением для нескольких базовых  вариантов , а также иметь в качестве собственных  расширений  другие  варианты . Базовый  вариант использования  не зависит от своих  расширений .

Отношение   расширения  позволяет моделировать таким образом, что один из  вариантов использования  должен присоединять к своему поведению дополнительное поведение, определенное для другого варианта использования . В то же время, данное  отношение  всегда предполагает проверку условия и ссылку на точку  расширения  в базовом  варианте использования . Точка  расширения  определяет  место  в базовом  варианте использования , в которое должно быть помещено  расширение  при выполнении соответствующего логического условия. При этом один из  вариантов использования  можетбыть  расширением для нескольких базовых  вариантов , а также иметь в качестве собственных  расширений  другие  варианты . Базовый  вариант использования  не зависит от своих  расширений .

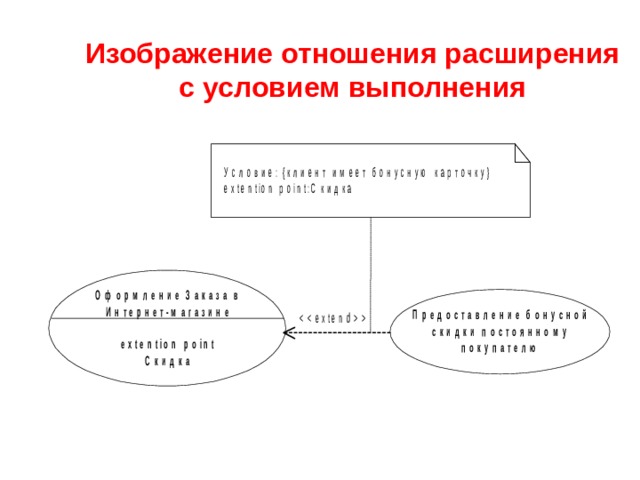

Изображение отношения расширения с условием выполнения

Изображение отношения расширения с условием выполнения

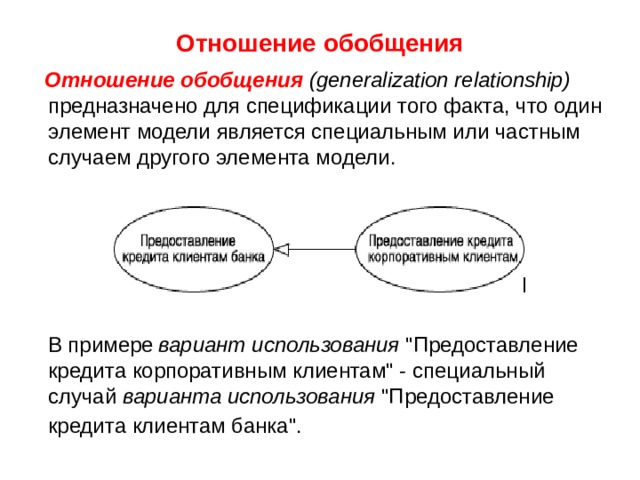

Отношение обобщения  Отношение  обобщения  (generalization relationship) предназначено для спецификации того факта, что один элемент модели является специальным или частным случаем другого элемента модели.  В примере  вариант использования

Отношение обобщения

Отношение обобщения (generalization relationship) предназначено для спецификации того факта, что один элемент модели является специальным или частным случаем другого элемента модели.

В примере вариант использования  "Предоставление кредита корпоративным клиентам" - специальный случай  варианта использования  "Предоставление кредита клиентам банка".

 При этом  вариант использования

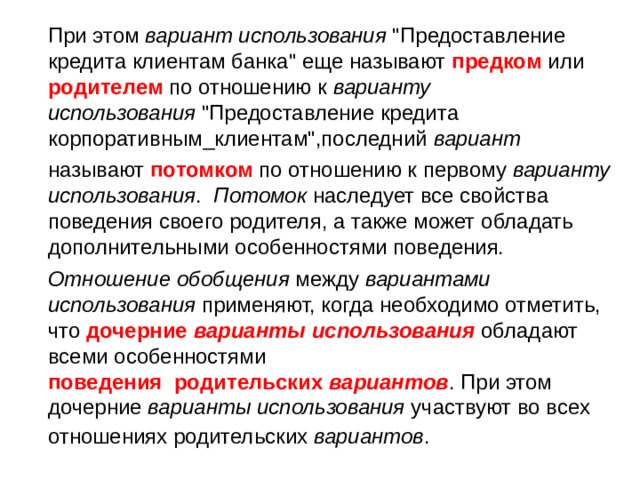

При этом  вариант использования  "Предоставление кредита клиентам банка" еще называют предком или родителем по отношению к  варианту использования  "Предоставление кредита корпоративным_клиентам",последний  вариант

называют потомком по отношению к первому варианту использования .   Потомок  наследует все свойства поведения своего родителя, а также может обладать дополнительными особенностями поведения.

Отношение   обобщения  между  вариантами использования  применяют, когда необходимо отметить, что дочерние  варианты использования  обладают всеми особенностями поведения _ родительских  вариантов . При этом дочерние  варианты использования  участвуют во всех отношениях родительских  вариантов .

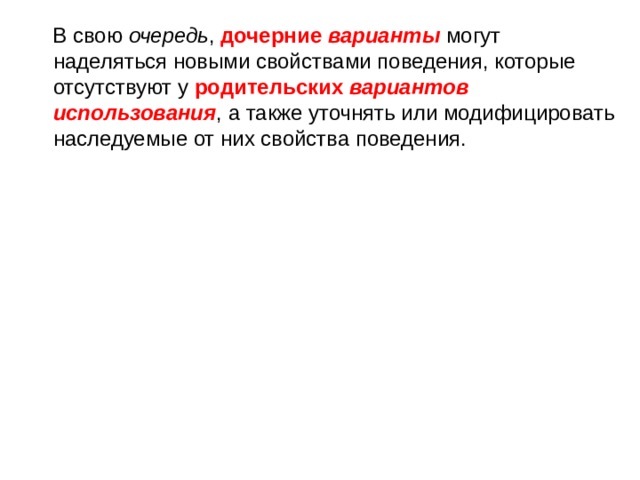

 В свою  очередь , дочерние   варианты  могут наделяться новыми свойствами поведения, которые отсутствуют у родительских  вариантов использования , а также уточнять или модифицировать наследуемые от них свойства поведения.

В свою  очередь , дочерние   варианты  могут наделяться новыми свойствами поведения, которые отсутствуют у родительских  вариантов использования , а также уточнять или модифицировать наследуемые от них свойства поведения.

Пример диаграммы ВИ для системы продажи товаров в Интернет-магазине

Пример диаграммы ВИ для системы продажи товаров в Интернет-магазине


Скачать
