Индукция магнитного поля 9 класс

Тема Индукция магнитного поля 9 класс

Цель урока: ввести понятие индукции магнитного поля.

Оборудование: полосовой магнит, два разных магнита, железные опилки, индикатор индукции магнитного поля, видеофрагмент,

План-конспект

I. Организационный момент

Тема урока, цель урока, готовность к уроку.

II. Актуализация

- Чем обусловлено существование магнитного поля?
- Что такое магнитные линии?
- Какое магнитное поле называют однородным?

III.Повторение

Фронтальный опрос.

- Как читается правило левой руки для находящегося в магнитном поле проводника с током?

- Какое правило устанавливает связь между направлением тока и направлением его магнитных линий?

- Определите направление силы на Рисунке №1.

- Что еще можно определить по правилу левой руки?

- IV. Изучение нового материала

В процессе изучения нового материала учащиеся заполняют рабочие листы. Текст, помещаемый в рабочие листы, выделен полужирным курсивом. (Приложение 2)

1) Введение физической величины [5]

Проблемный опыт. Два разных по силе действия магнита, железные опилки, листы. (Лучше использовать маленький магнит с большей по величине силой, а большой магнит - с меньшей.)

- Какое магнитное поле сильнее?

- Как вы это определили?

Вывод 1. Необходима физическая величина, которая характеризовала бы магнитное поле. Она нужна для описания магнитных полей.

Физическая величина, характеризующая магнитное поле называется индукцией магнитного поля или магнитной индукцией. Обозначается   – вектор магнитной индукции. Векторная величина имеет модуль и направление.

2) Модуль вектора магнитной индукции (В)

Вы знаете, что магнитное поле действует с некоторой силой на проводник с током, помещенный в него. От чего же зависит эта сила?

В учебнике на странице 154 вы сможете найти ответ на этот вопрос. [1]

Эта сила зависит от:

- самого поля,
- длины проводника,
- силы тока в нем.

Но отношение F/Il величина постоянная и может служить количественной характеристикой магнитного поля, она и принимается за модуль вектора магнитной индукции.

Модуль вектора магнитной индукции В равен отношению модуля силы F, с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током, к силе тока I в проводнике и его длине l.

Границы применимости: формула справедлива для однородного магнитного поля.

В СИ единица магнитной индукции названа в честь югославского электротехника Николы Тесла (Тл - тесла).

=1Тл=1Н/(А. м)

Пример. Модуль вектора магнитной индукции Земли равен 0, 00005 Тл.

(В_Земли= 0,00005 Тл)

3) Направление вектора магнитной индукции ()

Магнитные линии точнее будем называть линиями магнитной индукции (или линиями вектора магнитной индукции).

Определение. Линиями магнитной индукции называются линии, касательные к которым в каждой точке поля совпадают с направлением вектора магнитной индукции.

Направление вектора магнитной индукции совпадает с направлением магнитных стрелок в магнитном поле.

Вектор  направлен по касательной к линии магнитной индукции.

Изобразите в рабочих листах в Задании №3 направление векторов магнитной индукции в указанных точках на рисунке с использованием правила левой руки.

Проверьте правильность выполнения задания.

Демонстрация. Индикатор индукции магнитного поля. [4]

Прибор для измерения магнитной индукции называется индикатор индукции магнитного поля.

Вывод 2: вектор магнитной индукции - силовая характеристика магнитного поля.

4) Виды магнитных полей

Дадим более точное определение однородного и неоднородного магнитных полей с использованием введенной физической величины. Прочтите на странице 156-157 учебника.

Магнитное поле называется однородным, если во всех его точках магнитная индукция одинакова.

Проверка понимания прочитанного материала (на магнитной доске рисунки магнитных полей, 5 стрелок различной длины на магнитах).

- Какие поля изображены на Рисунках №6, №7, №8?

- Расположите в рабочих листах в Задании №4 векторы магнитной индукции в магнитном поле в указанных точках. (Один ученик выполняет задание на закрытой магнитной доске.)

Вывод 3. Чем больше модуль магнитной индукции в данной точке поля, тем с большей силой будет действовать магнитное поле на движущиеся заряды.

V. Закрепление

Фронтальный опрос.

1. От чего зависит модуль вектора магнитной индукции?

2. Как его можно вычислить?

3. В магнитное поле с индукцией В поместили проводник с током. Через некоторое время силу тока в проводнике увеличили в 3 раза. Изменилась ли при этом индукция В магнитного поля, в которое был помещен проводник? Сопровождалось ли уменьшение силы тока изменением какой-либо другой физической величиной? Если да, то что это за величина и как она изменилась?

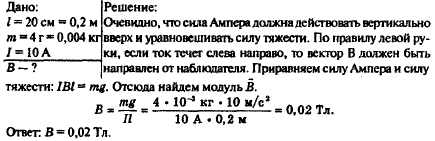

Решение задач

1 Магнитная индукция не изменяется, она постоянная величина. Изменяется только сила, действующая на проводник — она так же, как и ток, уменьшается в 2 раза.

2 Fамп = I * B * L.

Fамп = 7000 А * 1,8 Тл * 10 м = 126000 Н.

VI. Проверка знаний

VII. Подведение итогов урока

Теперь вы знаете ответы на следующие вопросы (при ответах можно использовать рабочие листы).

- Как называется характеристика магнитного поля?
- Как определить модуль вектора магнитной индукции?
- Как называется единица измерения магнитной индукции?
- Как направлен вектор индукции магнитного поля?
- Что называют линиями магнитной индукции?

IX. Домашнее задание1. Прочитать и выучить материал §47.
