Информатика. Презентация - Построение диаграмм

Построение диаграмм

• Диаграмма

• Типы диаграмм

• Структура диаграммы

• Построение диаграмм

Диаграмма

Для наглядного изображения числовых данных табличный процессор Excel позволяет строить Диаграммы

Диаграмма –

это условное графическое отображение числовых данных и их отношений, выполненное геометрическими средствами.

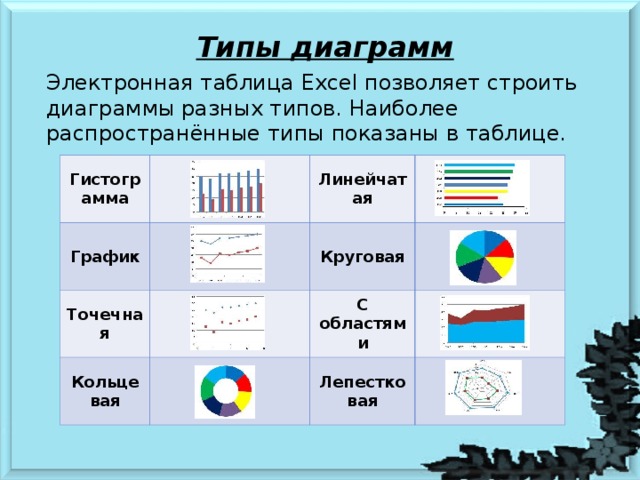

Типы диаграмм

Электронная таблица Excel позволяет строить диаграммы разных типов. Наиболее распространённые типы показаны в таблице.

Гистограмма

График

Точечная

Линейчатая

Кольцевая

Круговая

С областями

Лепестковая

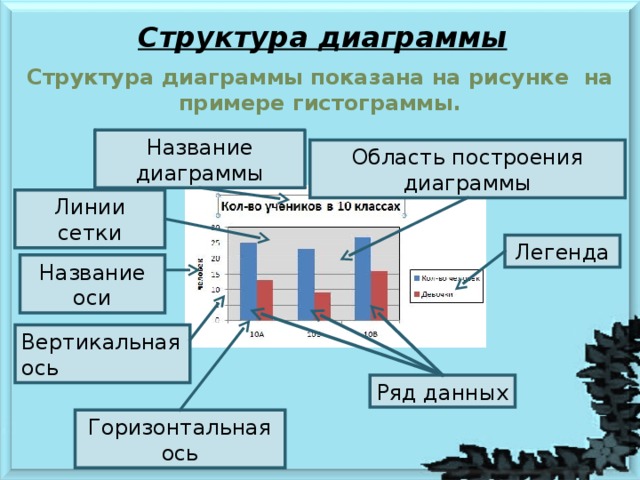

Структура диаграммы

Структура диаграммы показана на рисунке на примере гистограммы.

Название диаграммы

Область построения диаграммы

Линии сетки

Легенда

Название оси

Вертикальная ось

Ряд данных

Горизонтальная ось

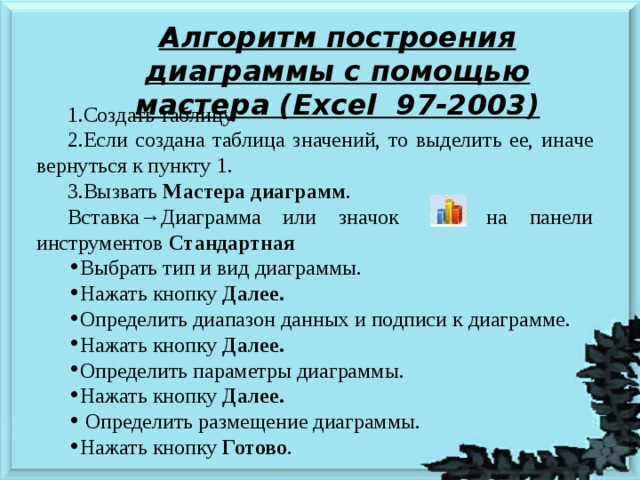

Алгоритм построения диаграммы с помощью мастера ( Excel 97-2003)

• Создать таблицу.
• Если создана таблица значений, то выделить ее, иначе вернуться к пункту 1.
• Вызвать Мастера диаграмм .

Вставка→Диаграмма или значок на панели инструментов Стандартная

• Выбрать тип и вид диаграммы.
• Нажать кнопку Далее.
• Определить диапазон данных и подписи к диаграмме.
• Нажать кнопку Далее.
• Определить параметры диаграммы.
• Нажать кнопку Далее.
• Определить размещение диаграммы.
• Нажать кнопку Готово .

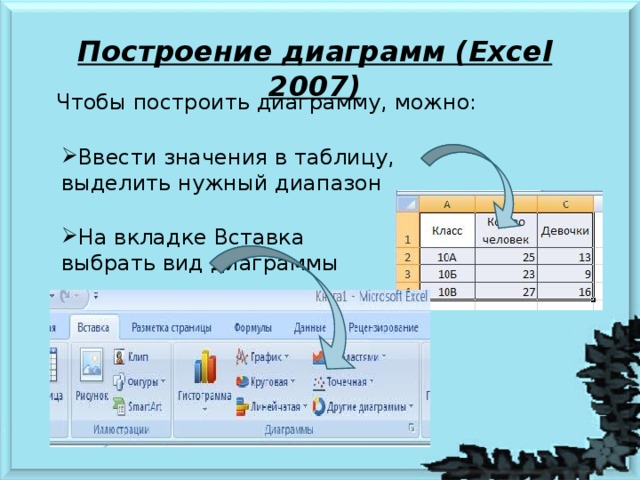

Построение диаграмм (Excel 2007)

Чтобы построить диаграмму, можно:

• Ввести значения в таблицу, выделить нужный диапазон

• На вкладке Вставка выбрать вид диаграммы

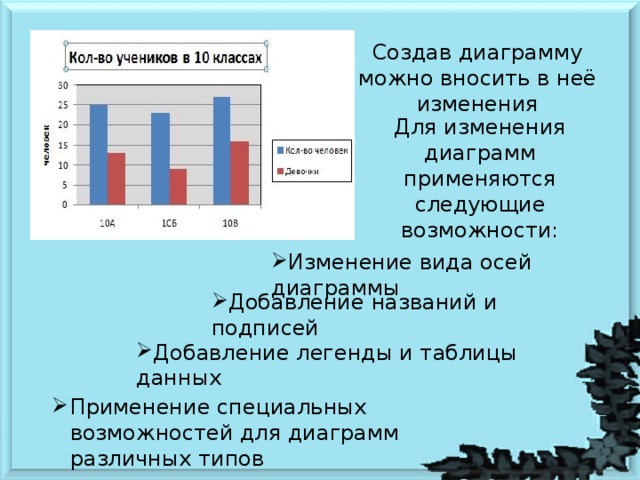

Создав диаграмму можно вносить в неё изменения

Для изменения диаграмм применяются следующие возможности:

• Изменение вида осей диаграммы

• Добавление названий и подписей

• Добавление легенды и таблицы данных

• Применение специальных возможностей для диаграмм различных типов

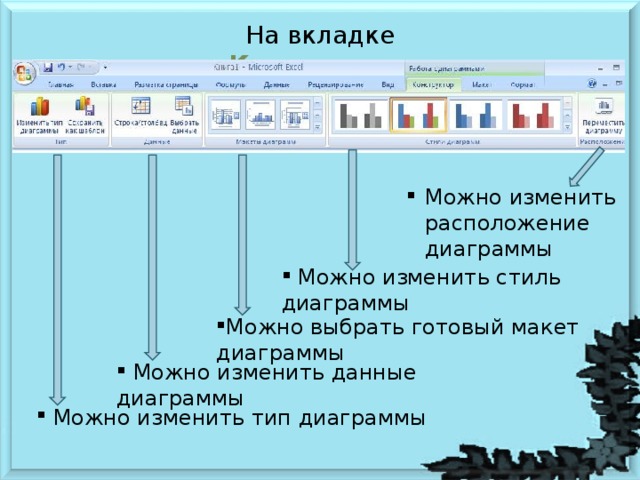

На вкладке Конструктор

• Можно изменить расположение диаграммы

• Можно изменить стиль диаграммы

• Можно выбрать готовый макет диаграммы

• Можно изменить данные диаграммы

• Можно изменить тип диаграммы

На вкладке Макет

• Можно редактировать оси, сетку, фон, анализ, свойства

• Можно изменять легенду, подписи данных, таблицу данных

• Можно изменять название диаграммы и осей

• Можно вставить в диаграмму рисунок, фигуры, надпись

• Можно изменить текущий фрагмент

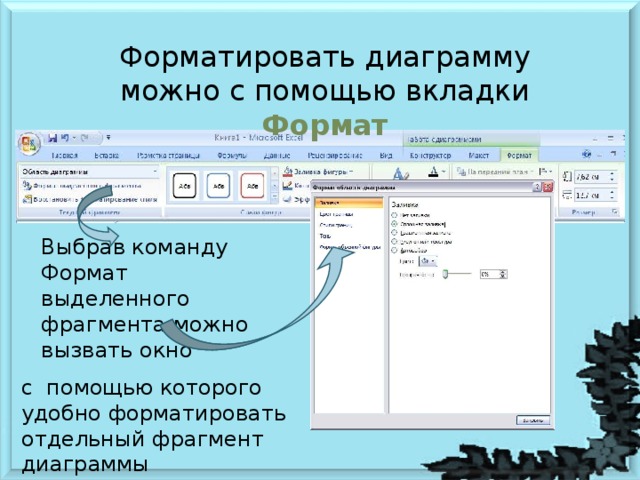

Форматировать диаграмму можно с помощью вкладки Формат

Выбрав команду Формат выделенного фрагмента можно вызвать окно

с помощью которого удобно форматировать отдельный фрагмент диаграммы
