Инструктивно - технологическая карта «Разметка плоскостная прямыми линиями»

Порядок выполнения

Инструкционные указания и пояснения

Упражнение1. Подготовка поверхности металла к разметке

1. Подготовить к разметке

обработанную поверхность.

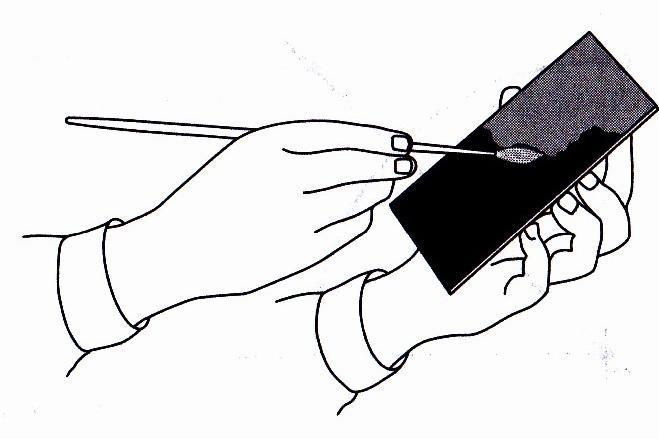

Рис. 1.1

1. Подготовить к разметке

необработанную поверхность

Внимательно осмотреть заготовку, зачистить ее поверхность наждач-ной бумагой до блеска.

Кисточкой нанести на поверхность равномерный слой медного купороса (на 1 стакан воды 3 чайных ложки купороса) или лака; дать высохнуть.

Очистить заготовку от грязи, окалины и др. загрязнений металлической щеткой или скребком; протереть поверхность ветошью.

Кисточкой нанести на размечаемые поверхности детали тонкий слой раствора мела с клеем или краску.

Упражнение 2. Нанесение взаимно перпендикулярных рисок

Нанести взаимно перпендикулярные риски с помощью линейки и

циркуля

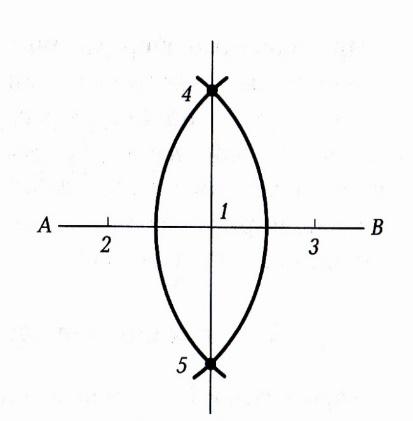

Первый способ (Рис 1.2):

Провести на заготовке произволь-ную риску АВ, на середине ее отметить и накернить точку 1.

По обе стороны от т.1 циркулем

Рис.1.2

Рис.1.3

отметить точки 2 и 3 и сделать в них керновые углубления.

Установить циркуль на размер, превышающий расстояние между точками 1 и 2 (1 и 3).

Установить ножку циркуля в т.2 и провести дугу, пересекающую риску. То же проделать в т.3

Провести через точки пересечения дуг 4 и 5 и т.1 риску, которая будет перпендикулярна исходной.

Примечание: Риски чертилкой ведут только один раз.

Второй способ (Рис.1.3):

Провести на заготовке риску АВ, накернить ее в точке В.

На произвольном расстоянии от риски накернить точку О.

Установить ножку циркуля в т. О и радиусом ОВ прочертить круговую риску. Точку 1 накернить.

Через т.1 и центр О провести прямую до пересечения ее с риской окружности в точке 2, накернить ее. Из точки В через точку 2 провести прямую риску, которая будет перпендикулярна исходной риске.

Упражнение 3. Нанесение перпллельных рисок

1. Нанести параллельные риски

с помощью линейки и циркуля.

Рис.1.4

1. Нанести параллельные риски

с помощью линейки и угольника с полочкой

Рис. 1.5

Сделать на риске два керновых углубления а и в.

Заданным раствором циркуля сделать из точек а и в засечки-дуги над риской.

Провести риску касательно к обеим засечкам-дугам.

Наложить угольник на заготовку так, чтобы его полочка была прижата к обработанной стороне ее и провести риску.

Передвинуть угольник вдоль обработанной стороны заготовки и провести на ней риску, параллельную исходной.

Примечание. Разметку производят на заготовках, имеющих обработанную сторону.

Упражнение 4. Нанесение рисок под углом

1. Построить угол 45⁰ с помощью линейки и циркуля

Рис.1.6

1. Построить углы 30⁰, 60⁰, 120⁰ с помощью линейки и циркуля.

Рис.1.7

Нанести две взаимно перпендикулярные риски. Точку пересечения О накернить.

Из т. О провести дугу, пересекаю-щую риски в точках а и в; накернить эти точки.

Из точек а и в сделать две засечки внутри 90⁰. Накернить точку пересечения засечек d. Соединить точки О и d.

Нанести две взаимно перпендикулярные риски. Точку пересечения О накернить.

Из т. О провести дугу, пересекаю-щую риски в точках а и в; накернить эти точки.

Не изменяя раствора циркуля, сделать из точек а и в две засечки на дуге. Точки пересечения дуг с и d накернить.

Соединить точки с и d с точкой О.
