Инструкция к лабораторной работе. Тема: Исследование зависимости температуры насыщения водяного пара от давления.

Инструкция к выполнению лабораторной работы

Тема: Исследование зависимости температуры насыщения водяного пара от

давления.

Цель: 1. Приобрести навыки исследовательской работы.

2. Выработать навыки пользования приборами, установкой.

Методическое и материально-техническое обеспечение:

1. Лаборатория «Теплотехника»

2. Паровой котел с контрольно-измерительными приборами.

3. Барометр.

4. Сухое горючее.

5. Подставка с металлической чашкой для горючего.

Ход работы

1. Входной контроль.

2. Получение задания и изучение его содержания.

3. Инструктаж по ТБ.

4. Выполнение задания:

1. Экспериментальная часть.

4.2 Построение графика зависимости температуры насыщения водяного пара от давления.

5.Оформление отчета.

6.Сдача отчета преподавателю.

1.Входной контроль

1. Объяснить способ образования водяного пара в паровом котле.

2. Объяснить факторы, которые влияют на температуру насыщения водяного пара.

3. Назвать приборы для измерения давления в котле. Как называется такое давление?

4. Объяснить методику определения абсолютного давления пара в котле.

5. Назвать приборы для измерения температуры пара в котле.

2. Получение задания и изучение его содержания

Исследование зависимости температуры насыщения водяного пара от давления проводится на лабораторном паровом котле 1. Котел состоит из двух вертикально расположенных концентрических обечаек. Межкольцевое пространство заполнено водой. Дымогарная труба 2 предназначена для отвода продуктов сгорания, которые образуются при сгорании горючего. Для заполнения котла водой в верхней части котла находится штуцер 5 с накидной гайкой 6. Для измерения уровня воды в котле установлено водоуказательное стекло 10.

Для измерения давления и температуры пара установлены соответственно манометр 9 и термометр 7. Установленные на котле предохранительные клапаны 8 предназначены для защиты котла от повышения давления в нем выше допустимых пределов. Образовавшийся в котле пар отводится по пароотводной трубке 3.

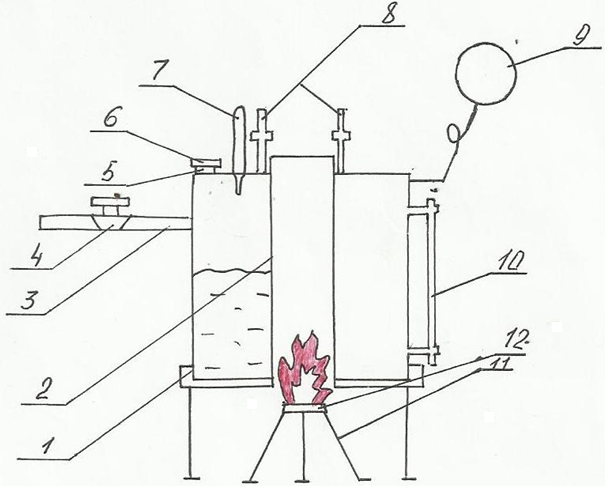

Схема лабораторной установки:

1 - лабораторный паровой котел; 2- дымогарная труба; 3- пароотводная труба; 4 – кран; 5- штуцер; 6 - накидная гайка; 7 - термометр;

8 - предохранительный клапан; 9 - манометр; 10 - водоуказательное стекло; 10 - подставка; 11- чашка для топлива; 12 – сухое горючее.

1. Инструктаж по ТБ

3.1. Выполнять работу только в присутствии преподавателя.

3.2. Подогрев парового котла можно производить только при наличии воды в котле.

3.3. Не допускать повышение давления в паровом котле выше 0,4 МПа.

3.4. Внимание! Быть осторожным во время выделения пара из крана.

1. Выполнение работы.

4.1. Экспериментальная часть.

4.1.1. Проверяется наличие воды в котле по водоуказательному стеклу 10, если уровень воды ниже красной черты на стекле, необходимо долить воду в котел через штуцер 5.

4.1.2. Сухое горючее помещается в металлическую чашку 12, установленную на подставке11, и поджигается.

4.1.3. При появлении струйки пара из пароотводной трубки 3 перекрывается кран 4 на этой трубке.

4.1.4. Через каждые 0,2 кгс/см² снимаются показания термометра 7. Значения температур и давлений заносятся в таблицу 1.

4.1.5. При избыточном давлении в котле 3 кгс/см² прекратить процесс горения горючего (накрыть чашку с горючим крышкой) и открыть кран 4. Давление в котле начнет понижаться.

4.1.6. При этом измеряется температура пара через каждые 0,2 кгс/см² понижения давления.. Значения температур и давления записываются в таблицу 1.

4.1.7. Измеряется атмосферное давление по барометру.

Таблица 1. Измеряемые величины

4.2. Построение графика зависимости температуры насыщения водяного пара от давления.

По данным таблицы 1. строится график зависимости t_н = f(Р)

М_в 1^о –2 мм

М_г 0,01 МПа – 5 мм

1. Оформление отчета

Отчет лабораторной работы должен содержать:

5.1 Тему работы.

5.2 Цель работы.

5.3 Методическое и материально-техническое обеспечение

5.4 Схему лабораторной установки.

5.5 Таблицу 1.

5.6 График зависимости температуры насыщения водяного пара от давления.

5.7 Вывод о зависимости температуры насыщения водяного пара от давления.

6 Сдача отчета преподавателю.

Защита работы проводится индивидуально. При этом учитываются качество выполненной студентом практической части, тщательность построения графика, обоснованность вывода к нему, правильность оформления отчета и оценивается с учетом ответов на вопросы выходного контроля.

Вопросы выходного контроля

1. Объяснить устройство лабораторной установки.

2. Назвать приборы, которые использовались в работе.

3. Охарактеризовать условия, при которых в котле будет происходить процесс парообразования.

4. Объяснить условия повышения давления пара в котле.

5. Объяснить условия понижения давления пара в котле
