Инструкционно-технологическая карта № 01.2.4.4 «Измерение микрометром» по профессии: «Столяр»

Измерение микрометром МК

1

Изучить конструкцию микромет­ра МК (рис. 1).

МК — микрометр гладкий для из­мерения наружных размеров изделий.

Устройство микрометра МК:

а - устройство, 6 - микрометрический винт,

в - ба­рабан; 1 - скоба, 2 - пятка, 3 - винт, 4 - стопор, 5 - стебель, 6 - барабан, 7 - трещотка,

8 - устано­вочная мера

Рис. 1. Микрометр МК

Микромет­р МК

2

Ознакомиться с устройством и назначением нониуса (рис. 1, в):

1. на наружной поверхности стеб­ля 5 проведена продольная линия, ни­же которой нанесены миллиметровые деления;

2. микрометрический винт 3, шаг которого равен 0,5 мм, связан с барабаном 6. Коническая часть барабана разделена по окружности на 50 рав­ных частей (нониус на рис. 1, в);

3. за один оборот микрометричес­кий винт 3 перемещается вдоль оси на шаг резьбы (рис. 1, б). При поворо­те на одно деление микрометрический винт 3, соединённый с барабаном 6, перемещается вдоль оси на шага, т. е. 0,5 : 50 = 0,01 мм, являющейся це­ной деления микрометра.

Микромет­р МК

3

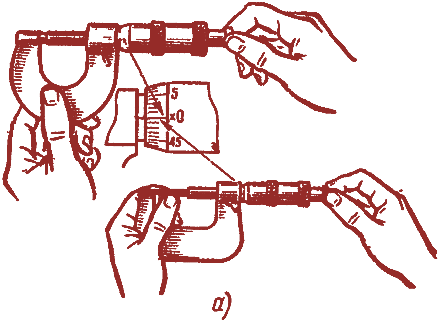

Установка нулевого положения нониуса (рис. 2):

1. нулевое положение микрометра проверить перед измерением: у пра­вильно отрегулированного микрометра пятка 2 и винт 3 (см. рис. 1) должны соприкасаться с измерительными по­верхностями установочной меры 8 или непосредственно между собой (при пределах измерения диаметра 0 — 25 мм), а нулевой штрих барабана должен совпадать с продольным штри­хом стебля, при этом скос барабана должен открывать нулевой штрих стебля (рис. 2, а);

2. при несовпадении штрихов мик­рометр следует отрегулировать:

застопорить микрометрический винт 3 при сведённых измерительных плос­костях;

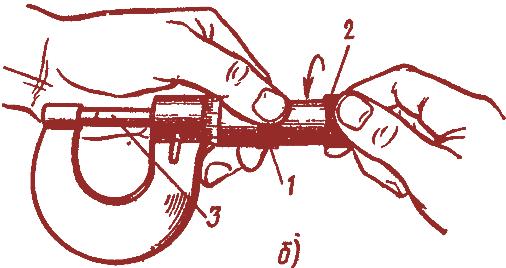

ослабить колпачок 2, связывающий барабан с микрометрическим винтом, придерживая левой рукой за поясок 1 (рис. 2, б);

освободить барабан от сцепления с винтом и повернуть его до совпадения нулевого штриха на скосе барабана с продольным штрихом стебля (рис. 2, а);

закрепить барабан на винте с по­мощью колпачка.

Рис. 2. Установка нулевого положения мик­рометра МК

Микромет­р МК

4

Измерение микрометром МК

1. протереть измерительные поверх­ности мягкой тканью или бумагой (рис. 3, а—б);

2. установить микрометр на раз­мер, несколько больший проверяемого;

3. взять микрометр (рис. 3, в) левой рукой за скобу 1 (посередине), а измеряемую деталь 3 поместить меж­ду пяткой 2 и торцом микрометричес­кого винта 4;

4. пальцами правой руки плавно вращать трещотку 5, слегка прижимать торцом микрометрического винта 4 деталь 3 к пятке 2 до соприкосновения его с поверхностью, проверяемой дета­ли, пока трещотка 5 не начнёт провёртываться и пощёлкивать;

5. при измерении детали линия измерения должна быть перпендику­лярна образующей и проходить через центр (рис. 3, г).

Рис. 3. Измерение микрометром МК:

а, б — протирка рабочих частей,

в — приём установ­ки микрометра,

г — линия измерения

Микромет­р МК

5

Чтение показаний микрометра:

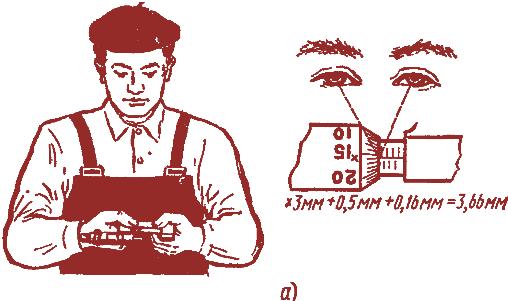

1. при чтении показаний микрометр держать прямо перед глазами (рис. 4, а);

2. целое число миллиметров отсчи­тывать по нижней шкале, половины миллиметра — по верхней шкале стеб­ля, а сотые доли миллиметра отсчиты­вать по делениям шкалы барабана, по штриху, совпавшему с продольной рис­кой на втулке;

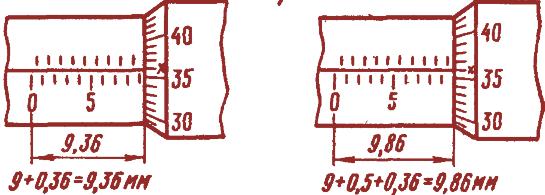

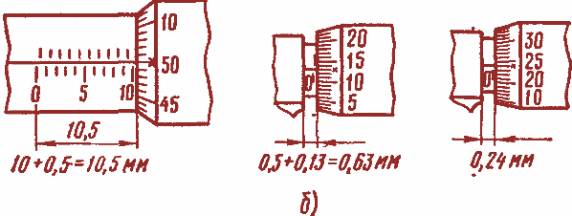

3. на рис. 4, б приведены приме­ры отсчётов.

Рис. 4. Работа с микрометром:

а — чтение показаний,

б — примеры отсчёта

Микромет­р МК
