Инструкционно-технологическая карта № 04.4.9.1 «Деревообработка на фрезерном станке»

Инструкционно-технологическая карта № 04.4.9.1

Деревообработка на фрезерном станке

На фрезерных станках можно выполнять разнообразные работы: создавать профили у деталей путём отборки калёвок, фальцов, пазов, гребней и др., выполнять гладкое фрезерование кромок, обрабатывать по периметру оконные створки, форточки, фрамуги, дверные полотна и др. Фрезерные станки различают по расположению шпинделей (верхнее и нижнее) и их количеству.

Работы на фрезерном станке проводятся по линейке (гладкое или профильное фрезерование прямых деталей) и по кольцу 3 шаблонах (кривых деталей и обработка кромок у рамок). Прямолинейные кромки фрезеруют на станках с нижним расположением шпинделя, оборудованных направляющей линейкой с дугой 11 (рис. 1). С помощью направляющей линейки можно также выполнять сквозное или несквозное фрезерование профиля. Направляющая линейка состоит из двух частей разной толщины: Передняя часть линейки 13 тоньше задней линейки 10 на толщину снимаемого слоя древесины h.

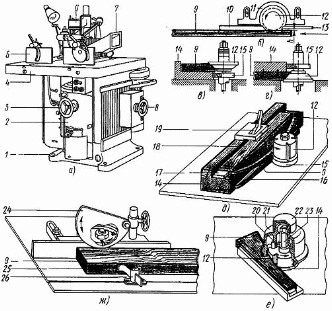

Рис. 1. Фрезерование:
а — общий вид фрезерного станка, б — фрезерование по линейке, в — то же, по кольцу с нижним расположением шаблона, г — то же, по кольцу с верхним расположением шаблона,

д — приспособление для сквозного фрезерования с прижимом, е — то же, без прижима,

ж — приспособление для зажима обрабатываемой заготовки; 1 — станина, 2 — суппорт,

3 — маховичок подъёма суппорта, 4 — стол, 5 — направляющие, 6 — кронштейн, 7 — воронка (приёмная) для отходов, 8 — маховичок для натяжения ремня, 9 — обрабатываемая заготовка,

10 — задняя линейка, 11 — дуга направляющей линейки, 12 — ножевая головка (фреза),

13 — передняя линейка, 14 — шаблон, 15 — упорное кольцо, 16 — кромка шаблона, 17 — упор,

18 — подушка, 19 — прижим, 20 — подшипник, 21 — ограждение, 22 — крышка, 23 — шпиндель, 24 — подвижная часть ограждения фрезы и шпинделя, 25 — пружинящая пластинка, 26 — стойка

Передняя линейка должна быть строго параллельна задней и отстоять от неё на расстоянии 1,5...2 мм, т. е. на толщину снимаемого слоя древесины. Линейки должны быть строго перпендикулярны плоскости стола станка.

При несквозном фрезеровании прямолинейных заготовок на столе крепят упоры, ограничивающие длину фрезерования заготовок.

Работают на станке так: рабочий кладёт заготовку пластью на стол и, прижимая её кромкой, подлежащей обработке, к линейке, надвигает на режущий инструмент. Подавать заготовку на инструмент нужно без рывков, равномерно прижимая к линейке. Заготовки, уложенные в шаблоны, должны плотно лежать в них и точно примыкать к упору.

До начала фрезерования заготовка должна быть опилена (при большой кривизне) на ленточнопильном станке с припуском на обработку. После закрепления заготовки шаблон кромкой 16 прижимают к кольцу и перемещают по столу, обрабатывая заготовку. Непрострожка кромок заготовки получается при недостаточном припуске на обработку или при невыдержанном расстоянии между передней и задней линейками. Если при работе профиль детали искажается или смещается, это означает, что неправильно установлена фреза относительно рабочей плоскости стола. Волнистость обработанной поверхности получается вследствие неплотного прижима детали к направляющим линейкам. При работе с плохо заточенным или тупым инструментом получается мшистая поверхность детали.

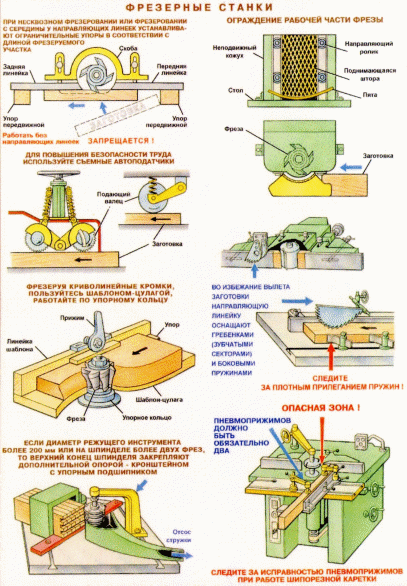

Фрезерные станки с ручной подачей опасны в работе. Наибольшую опасность представляет режущий инструмент (фрезы, ножевые головки и др.), так как при фрезеровании руки работающего находятся на близком расстоянии от режущего инструмента.

При работе на станках надо соблюдать правила техники безопасности. Нерабочую часть фрезы и выступающие части (шпиндель) ограждают. При работе по линейке следует применять прижим (см. рис. 1, ж). При фрезеровании по кольцу заготовки обрабатывают только в шаблонах; режущую часть фрезы, головки нужно оборудовать подвижными ограждениями. Нельзя производить криволинейное фрезерование против слоя древесины. Линейки должны быть прочно прикреплены к дуге. Станок должен быть оборудован тормозными и блокировочными устройствами.

Работу на станке можно начинать лишь после того, как шпиндель полностью наберёт необходимую частоту вращения.

Заготовки пиломатериалов, полученные резанием, имеют припуски на обработку с помощью фрезерных станков. Кроме того, пилёные материалы могут иметь неправильную форму, непараллельность граней, неперпендикулярность смежных поверхностей, недостаточную чистовую обработку. Предельные отклонения по размерам и допустимые отклонения формы заготовок регламентированы соответствующими нормативными документами. Так, для заготовок хвойных пород продольная покоробленность по пласта и крыловатость характеризуются стрелой прогиба, которая должна быть не более 0,2% длины заготовки. Поперечная покоробленность определяется стрелой прогиба, которая должна быть не более 1% ширины заготовки.

Предельные отклонения размеров пилёных заготовок должны быть (мм): при толщине и ширине от 35 до 100 ±2 мм, при ширине 110 мм ± 5 мм. При этом шероховатость заготовки не должна превышать 1250 мкм.

Все перечисленные недостатки устраняют фрезерованием, в процессе которого добиваются нужных размеров, формы и чистоты поверхности. Для этого в первую очередь обеспечивают базовую поверхность, по которой впоследствии устанавливают положение всех остальных поверхностей.

Технологические базы заготовок формируют на продольнофрезерных фуговальных станках, которые могут быть одно-, двух- и четырёхсторонними. Обработку поверхностей в заданный размер по толщине выполняют на рейсмусовых станках, а наборы различных фрез позволяют получить сложный профиль детали.

Технологической базой называют совокупность поверхностей, линий или точек заготовки, по отношению к которым ориентируются её поверхности при обработке. Технологические базы заготовок в зависимости от назначения подразделяются на установочные, направляющие и опорные.
