Инструкционно-технологическая карта № 9.13 Молоток слесарный 2

Инструменты

Материалы

Оборудование

• Слесарные молотки массой 400-500 гр.;

• Разметочный циркуль;

• Чертилка;

• Кернер;

• Напильники с разной насечкой;

• Измерительные линейки;

• Штангенциркуль (0,1 мм);

• Сверла разные;

• Угловые зенковки с разными углами;

• Слесарные ножовки.

• Детали из листовой стали толщиной 3-5 мм;

• Плитки;

• Плоскогубцы (заготовки);

• Детали ручной ножовки;

Оборудование:

• Сверлильный станок;

• Электрическая дрель;

• Верстак слесарный;

• Разметочный столик;

№ молотка

Масса, г ± 5%

H

B

h

b

b₁

a

h₁

R

R₁

f

F₁

1

50

75

11

12

7

2

2

34

145

1

0,7

1,5

2

100

82

15

16

9

3

2,5

36

160

1,25

0,8

2

3

150

88

17

20

10

4

3

40

175

1,5

2,5

4

200

95

19

4,5

43

190

1,75

0,9

3

5

300

105

23

25

12

5,5

4

48

210

2

3,5

6

400

112

25

6

50

225

2,5

1

4

7

500

118

27

30

15

6,5

5

52

240

1,2

4,5

8

600

122

29

7

54

250

3

9

800

130

33

32

18

7,5

6

56

265

1,3

5

10

1000

135

35

8,5

60

280

3,5

6

Операции и переходы

Эскизы

Оборудо-вание

Приспособ-ления

Инструменты

Инструктивные

указания

режущий

измеритель-ный

вспомогательный

1. Проверить заготовку по чертежу

Слесарный

верстак

—

—

Штангенцир­куль 0,1 мм

—

Заготовка молотка должна иметь припуск на об­работку не ме­нее 1,0 мм на сторону. На заготовке не должно быть раковин, вык­рошенных мест

2. Обработать первую плос­кость молот­ка

Слесарный

верстак

Тиски

Напильник

драчёвый

плоский

Линейка ле­кальная

—

Опиленная плос­кость должна быть прямоли­нейна с про­дольным рас­положением штрихов

3. Опилить плоскость 2

Слесарный

верстак

Тиски; медные

губки

Напильник

драчёвый

плоский

Угольник 90°, линейка ле­кальная

—

Опиленная плос­кость долж­на быть прямо­линейной, со­прягаться с пер­вой под углом 90°. Проверку производить ле­кальной линей­кой и угольни­ком на просвет

4. Опилить плоскости 3 и 4 на па­раллель­ность плос­костям 1 и 2 и под размер

То же

Тиски; медные

губки

То же

Штангенцир­куль 0,1 мм;

угольник 90°, линейка ле­кальная

—

Опиленные плос­кости 3 и 4 должны быть прямолинейны и соответствен­но параллель­ны плоскостям 1 и 2 и перпен­дикулярны меж­ду собой

1. Разметить молоток по чертежу

»

То же

Кернер, чертилка

Штангенцир­куль 0,1 мм;

угольник 90°, линейка ле­кальная

—

Разметку произво­дить по черте­жу. Разметоч­ные линии накернить так, чтобы линия де­лила углубление керна пополам. Разметка произ­водится на пло­скости 1

1. Опилить бойки 5 и 6 по разметке

»

»

Напильник

драчёвый

плоский

Штангенцир­куль 0,1 мм;

угольник 90°, линейка ле­кальная

—

Опиленные бойки должны быть выполнены стро­го по разметке и под углом 90° к боковым плос­костям. Общая длина молотка должна соот­ветствовать раз­мерам чертежа

1. Опилить скосы 7 и 8 молотка по разметке

»

Тиски; медные

губки

То же

Угольник 90°, линейка ле­кальная

—

Опиленные строго по раз­метке скосы 7 и 8 должны быть прямоли­нейны и сопря­гаться с плос­костями 1 и 2 под углом 90°

1. Распилить отверстие 9 для ручки по разметке

»

То же

Напильники квадратный и круглый

драчёвый

и личной

Штангенцир­куль 0,1 мм

—

Отверстие долж­но иметь пра­вильную форму, а размеры сог­ласно чертежу; отверстие также должно быть развалено для заклинивания рукоятки. Раз­ностенность не допускается

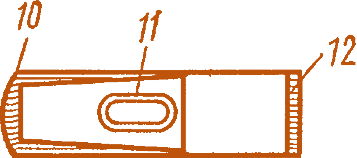

1. Снять фаски по чертежу и произвести отделку молотка (10, 12 и 11)

»

»

Напильник

личной

плоский

Штангенцир­куль 0,1 мм; лекальная линейка

—

Фаски должны быть сняты под углом 45°, пря­молинейны. От­делку молотка произвести сог­ласно классу шероховатости, указанному на чертеже

1. Закалить бойки 13 и 14 до твёрдости HRC 49 – 56; полировать бойки

Муфельная печь; полировальный станок

Закалочная ванна

Наждачная бумага

—

—

Молоток должен быть твёрдым и нехрупким. Бой­ки молотка должны быть чистыми, без ви­димых следов обработки на­пильником
