ИНСТРУМЕНТ: МОНТАЖНЫЙ КАНТОВАТЕЛЬ «КРОКОДИЛ»

ВВЕДЕНИЕ

По роду своей деятельности – за весь свой стаж работы постоянно сталкиваюсь с одной и той же проблемой – отсутствие простого и удобного для работы инструмента. А так как любой самодельный инструмент в работе строго запрещён и на постоянном контроле у службы ОТ,ТБ и ООС решил самостоятельно разработать простой в изготовлении, удобный в работе, а самое главное инвентарный инструмент, отвечающий всем требованиям эргономики.

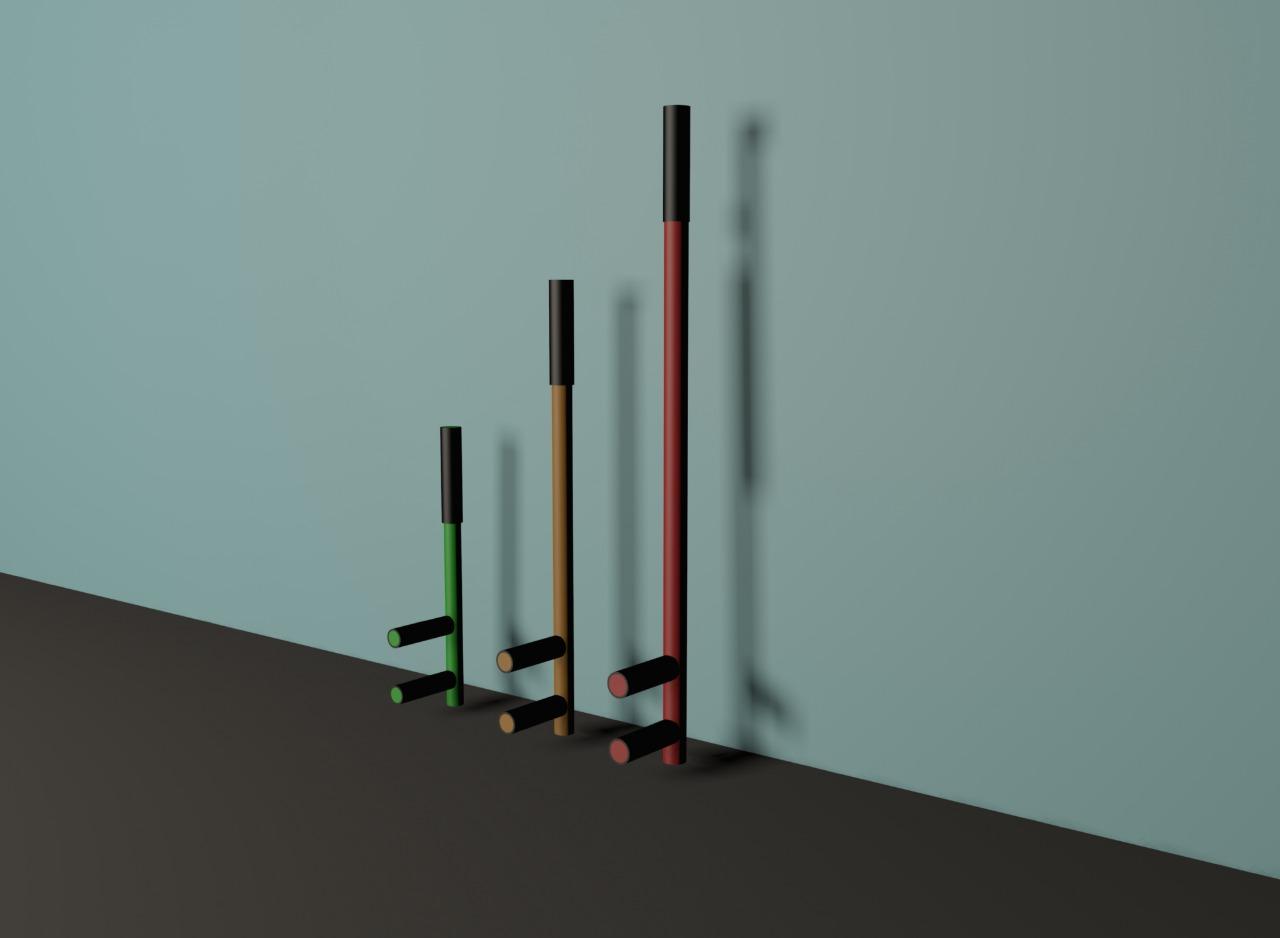

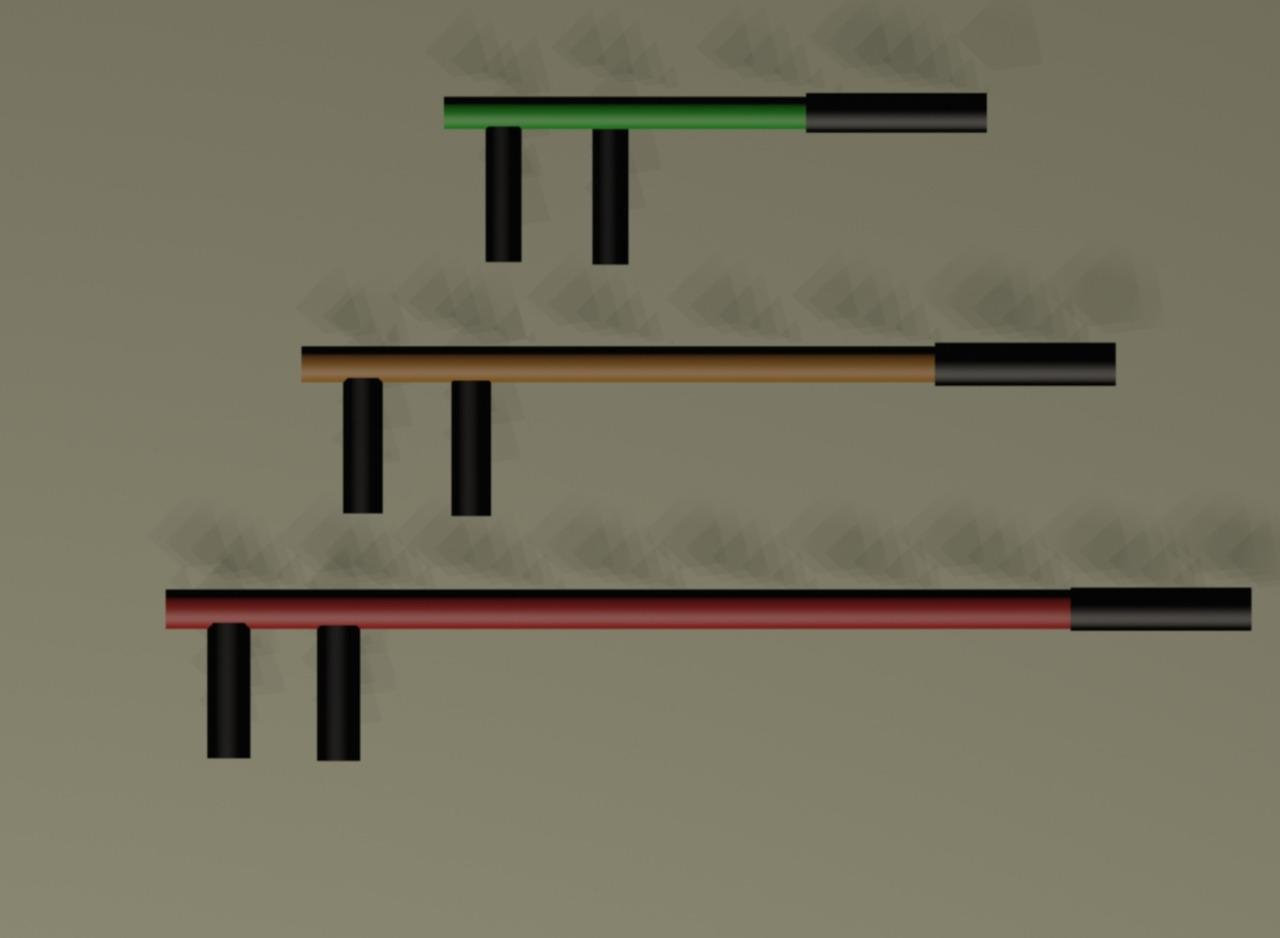

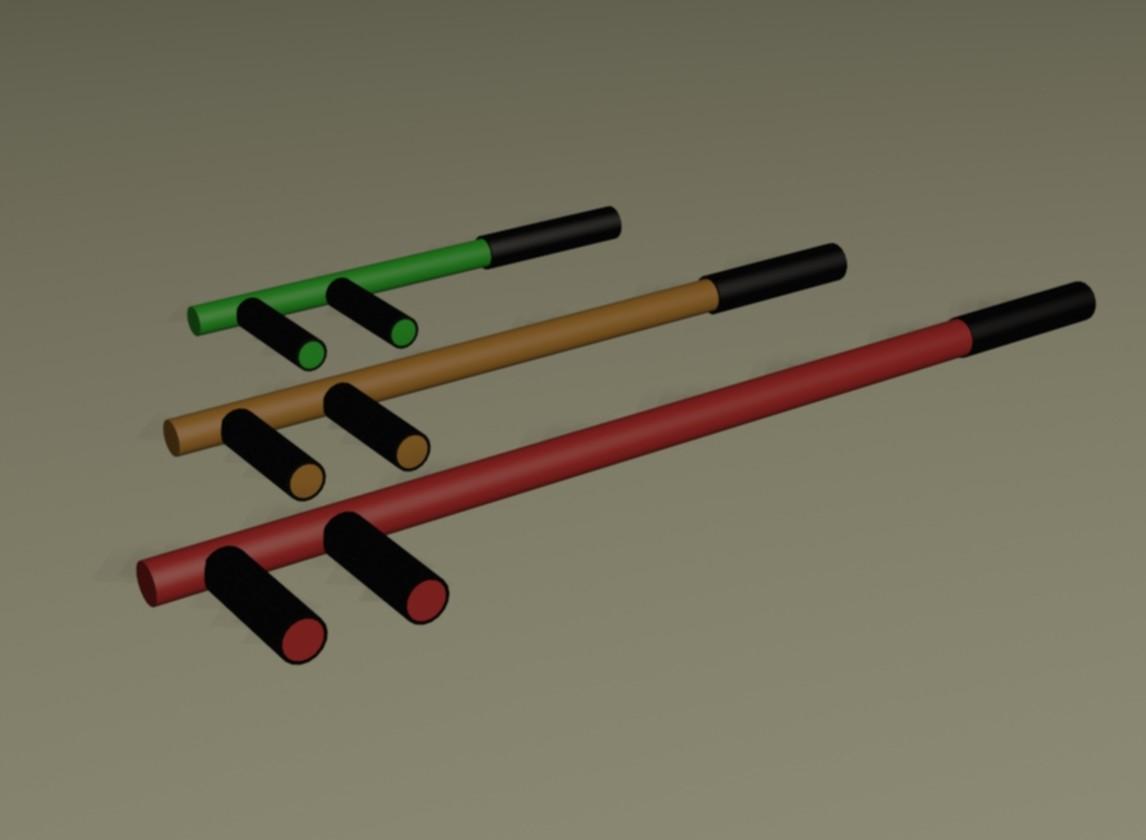

Материал для изготовления – арматура или кругляк. Типоразмеры по длине и диаметру :

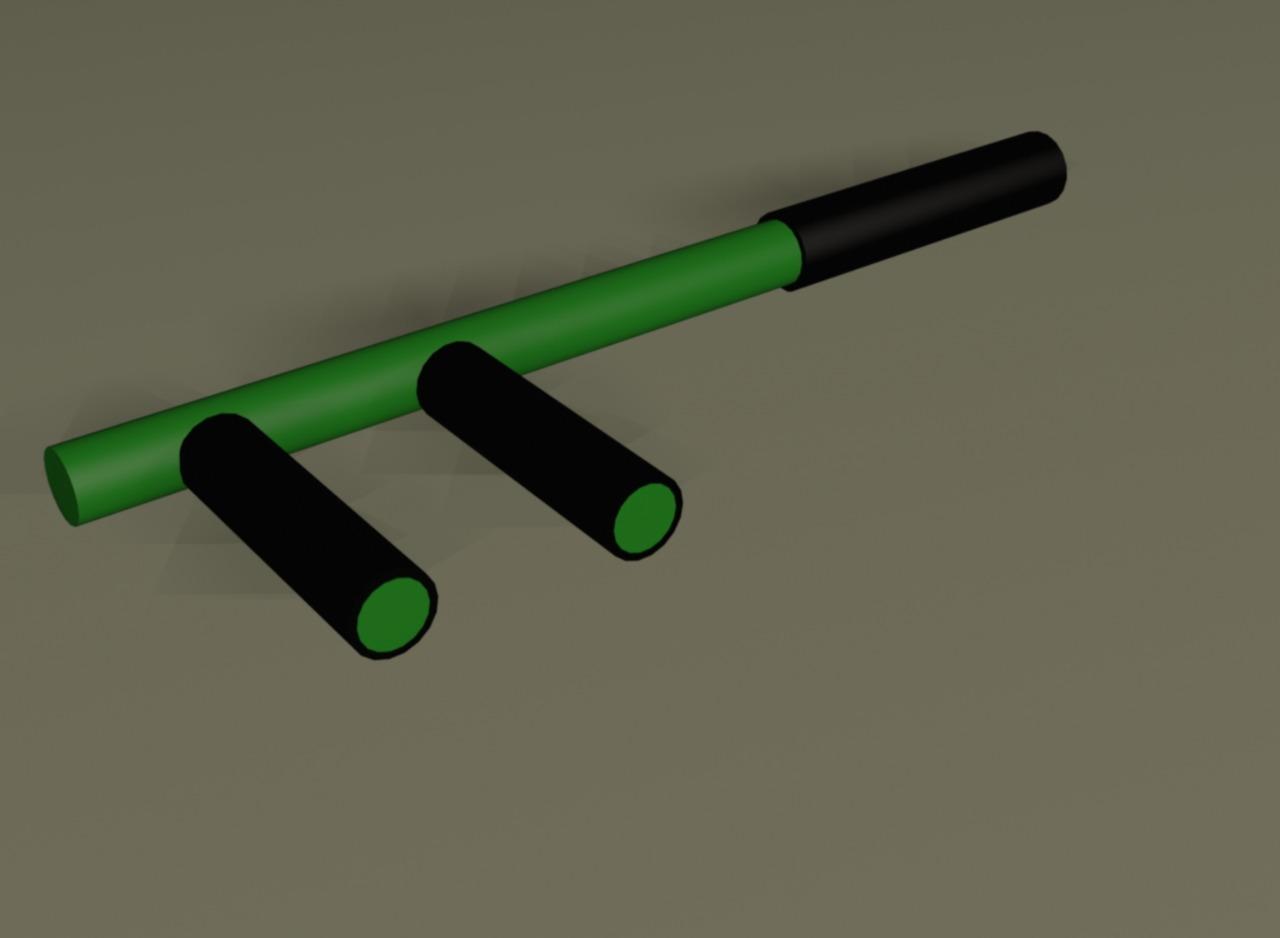

  1. 600 мм (д.18 мм) – зелёная кодировка.

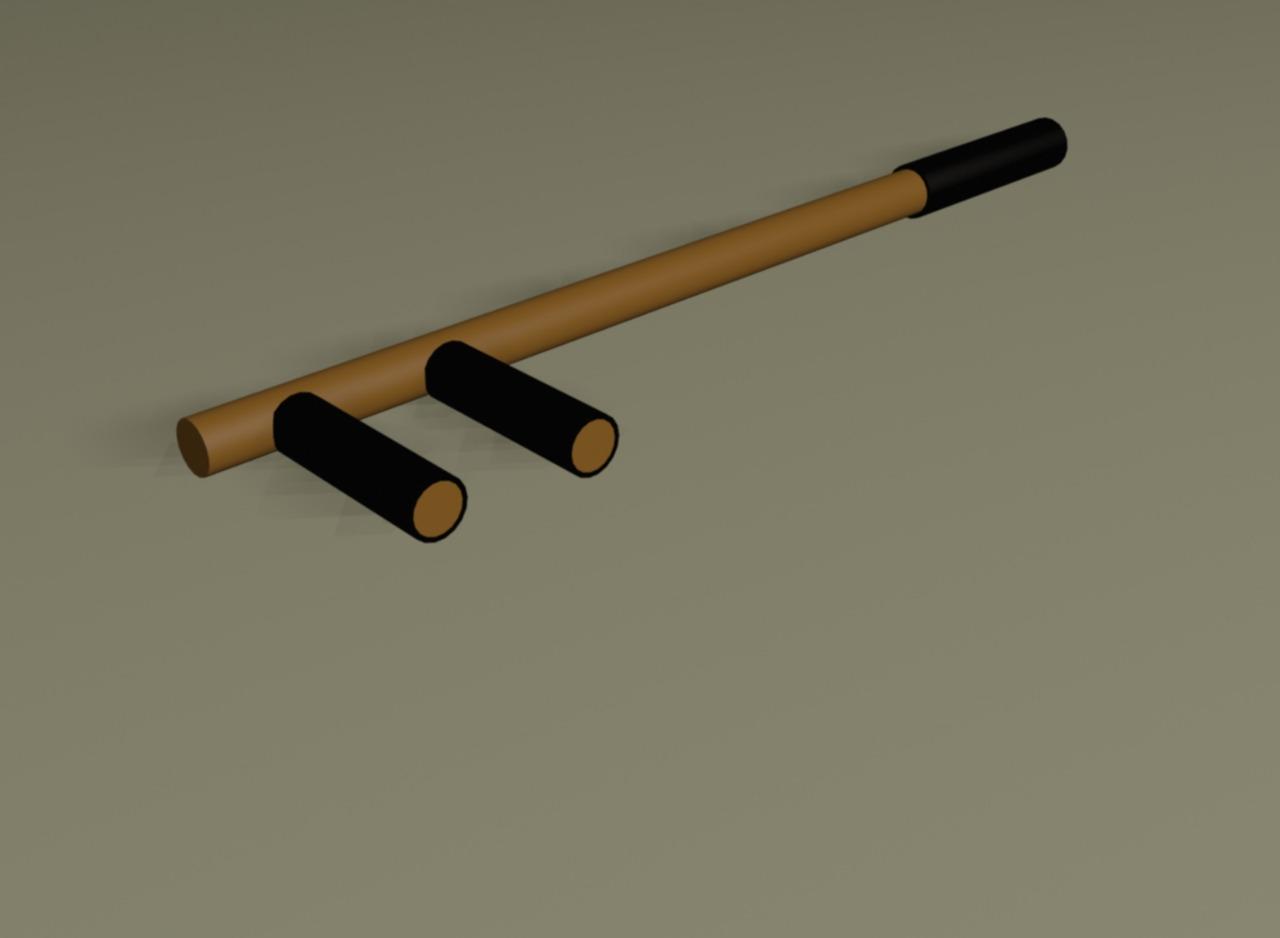

  2. 900 мм (д.20 мм) – жёлтая кодировка.

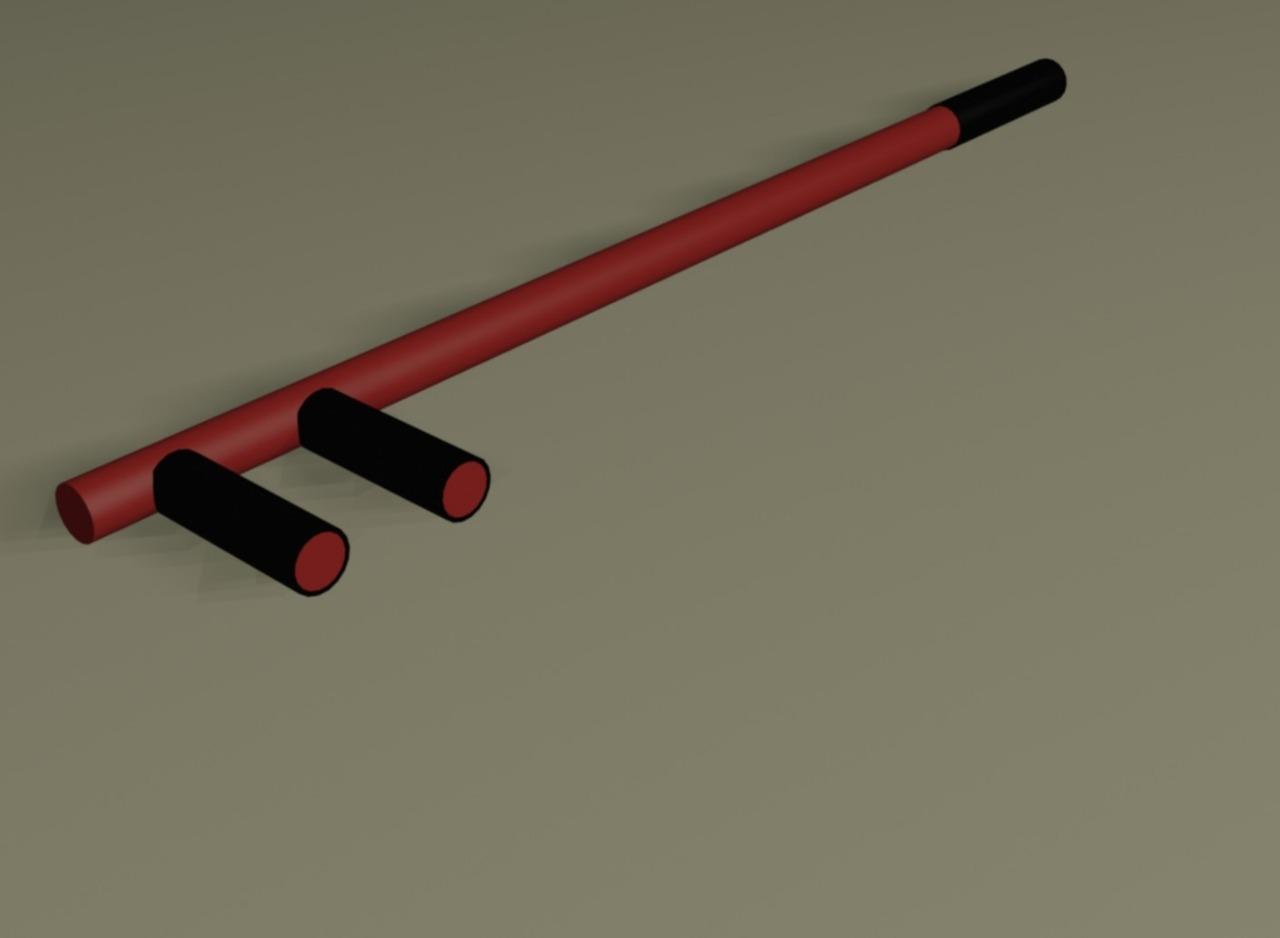

  3. 1200 мм (д.22 мм) – красная кодировка.





















Данный вид инструмента отсутствует в производстве. При этом он удобен при кантовании трубных катушек и устранении смещений при монтаже металлопроката на рабочей площадке.

Для повышения безопасности – от соскальзывания, вилочный разъём выполняется прорезиненным ( толщиной от 2-х до 5-ти мм ). Та же процедура актуальна и для рукояти рычага ( на длину 200 – 300 мм ).

Эту «защиту» можно выполнить в двух вариантах:

  1. Монолитная.

  2. Съёмная ( для съёмной использовать резиновые трубки с внутренним диаметром по диаметру применяемого кругляка ).



Длина вилочного разъёма от оси рычага от 150 мм и выше. Зазор между вилами разъёма от 150 мм и выше. Длина от пятки рычага до вилочного разъёма 50 мм.

В оформлении данной работы с благодарностью отмечаю помощь Краснодарского дизайнера Гребенюк Равену Александровну, которая с точностью до миллиметра перевела все мои зарисовки в 3D формат.





Очень точная визуализация того, как я себе это представлял. Для желающих сотрудничать с этим молодым дизайнером могу скинуть контакты.

Что касается самой авторской работы – разработки, то со своей стороны готов оказать всю необходимую поддержку любому производителю, которого она заинтересовала.

При создании данной авторской работы, как инженер-строитель руководствовался в первую очередь востребованностью данного инструмента. Во вторую – простотой его изготовления. В третью доступностью материала для его изготовления. В четвёртую, то что данный инструмент способен закрыть нишу дефицита ручного инструмента при поточном его производстве.







Для тех производителей, которых заинтересовал этот проект адрес моей личной почты: danilmeshkov76@ mail.ru
