Интерактивная игра "Вычислять несложно"

50-34=?

70%

n 1 = 200 об/мин

+

-

Х

:

Игра по технологии «Вычислять несложно» для 5-7 классов.

Td = ?

Выберите вопрос

1

2

3

4

5

6

7

8

9

10

11

12

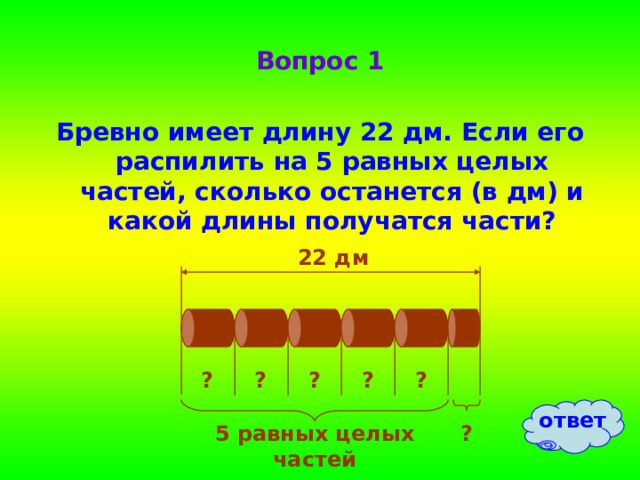

Вопрос 1

Бревно имеет длину 22 дм. Если его распилить на 5 равных целых частей, сколько останется (в дм) и какой длины получатся части?

22 дм

?

?

?

?

?

ответ

5 равных целых частей

?

100

80

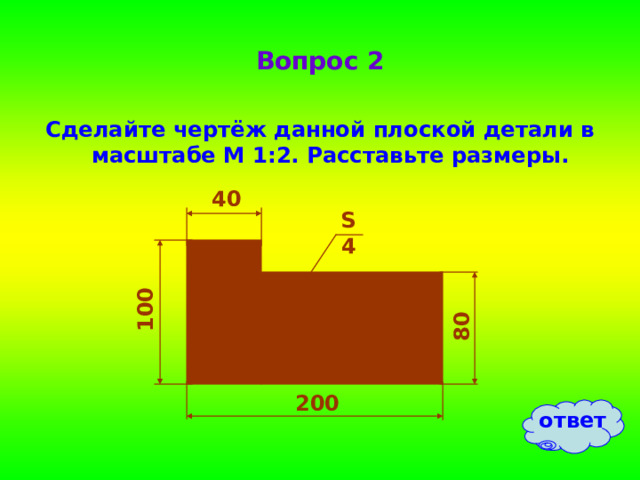

Вопрос 2

Сделайте чертёж данной плоской детали в масштабе М 1:2. Расставьте размеры.

40

S4

200

ответ

Вопрос 3

Ученик подошёл к слесарному верстаку, согнул правую руку в локте под прямым углом и его ладонь оказалась на 100 мм ниже верхней части тисков. Что делал ученик и как можно исправить ситуацию?

ответ

Вопрос 4

Толщина деревянной детали равняется 2 см. Гвозди какой толщины можно забивать в эту деталь?

2 см

ответ

100 мм

Вопрос 5

Размер заготовки из тонколистового металла толщиной 0,5 мм составляет: 400 х 100 мм. Лист тонколистового металла размером 700 х 800 мм стоит 90 р. Рассчитайте стоимость заготовки З и округлите результат до целой части.

0,5 мм

З - ?

400 мм

ответ

Вопрос 6

Сухая кленовая дощечка размером 10 х 10 х 1 см3 имеет массу 70 г. Определите её плотность и выразите в единицах системы СИ.

ответ

Вопрос 7

Масса бруска влажной древесины равняется 90 г, а после его высушивания – 60 г. Определите первоначальную влажность древесины.

90 г

60 г

ответ

Вл - ?

Вопрос 8

Нулевой штрих нониуса штангенциркуля ШЦ-1 при измерении толщины детали расположился между отметками 0 и 1 мм шкалы штанги прибора, а шестой штрих нониуса совпал со штрихом на шкале. Какова толщина детали?

ответ

Вопрос 9

На чертеже указан следующий размер вала.

Ø

Определите d , dmax , dmin , es , ei , Td .

ответ

S 1

S 3

S 0

S 2

S 0

S 4

l пр

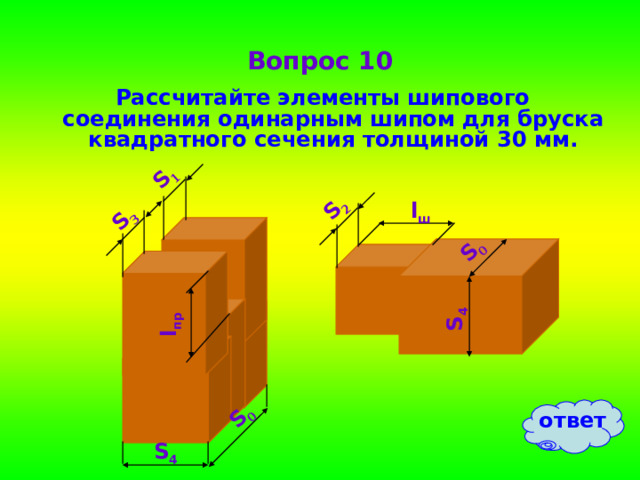

Вопрос 10

Рассчитайте элементы шипового соединения одинарным шипом для бруска квадратного сечения толщиной 30 мм.

l ш

ответ

S 4

Вопрос 11

В ремённой передаче диаметр ведущего звена равен 10 см, а диаметр ведомого звена – 30 см. Чему равно передаточное отношение?

ответ

Вопрос 12

В зубчатой передаче частота вращения ведущего звена равна 600 об/мин, а ведомого звена – 300 об/мин. Чему равно передаточное отношение?

ответ

Ответ 1

4дм – длина каждой части;

2 дм останется

22 : 5 = 4,4

4 · 5 = 20

22 – 20 = 2

22 дм

4

4

4

4

4

5 равных целых частей

2

меню

100

80

Ответ 2

Должна получиться деталь, уменьшенная в 2 раза, но размеры должны стоять те же самые.

40

S4

200

меню

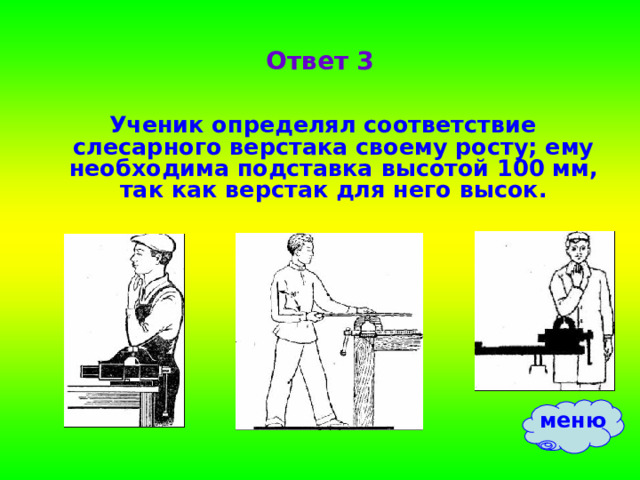

Ответ 3

Ученик определял соответствие слесарного верстака своему росту; ему необходима подставка высотой 100 мм, так как верстак для него высок.

меню

Ответ 4

Толщина гвоздя не должна превышать ¼ толщины детали, поэтому

¼ х 2 см = ½ см = 0,5 см, то есть толщина гвоздя не должна превышать 0,5 см.

меню

100 мм

Ответ 5

З = 90 · (400 · 100) : (700 · 800) = 6 р.

0,5 мм

400 мм

меню

Ответ 6

меню

Ответ 7

меню

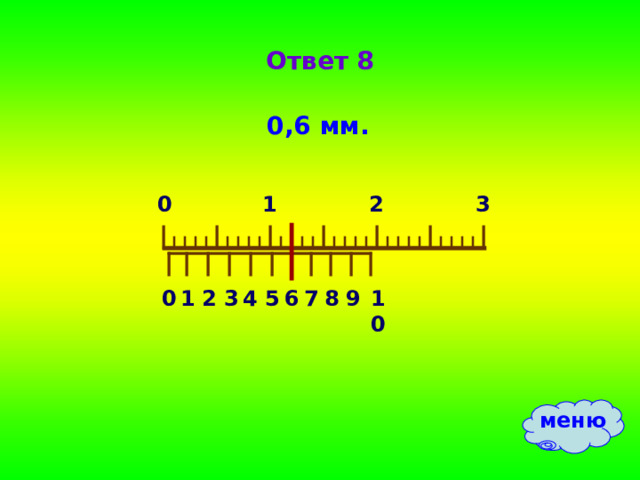

Ответ 8

0,6 мм.

3

0

1

2

5

9

8

7

6

2

4

3

1

0

10

меню

Ответ 9

d = 60 мм,

dmax = 60 + 0,2 = 60,2 мм,

dmin = 60 + 0,1 = 60,1 мм,

es = + 0,2 мм ,

ei = + 0,1 мм ,

Td = dmax - dmin = 60,2 – 60,1 = 0,1 мм .

Ø

меню

Ответ 10

S0 = 30 мм ,

S4 = S0 = 30 мм ,

S1 = S3 = 0,3 х S0 = 0,3 х 30 мм = 9 мм ,

l пр = S4 = 30 мм ,

S2 = 0,4 х S0 = 0,4 х 30 мм = 12 мм ,

l ш = S4 = 30 мм .

меню

Ответ 11

D1 = 10 см

D2 = 30 см

меню

Ответ 12

n 1 = 600 об/мин

n 2 = 300 об/мин

меню

Список использованных печатных источников.

1.Тищенко А.Т. Технология. Индустриальные технологии: 5 класс: учебник для учащихся общеобразовательных учреждений / А.Т. Тищенко, В.Д. Симоненко. – М.: Вентана-Граф, 2012.

2.Тищенко А.Т. Технология. Индустриальные технологии: 6 класс: учебник для учащихся общеобразовательных учреждений / А.Т. Тищенко, В.Д. Симоненко. – М.: Вентана-Граф, 2013.

3.Тищенко А.Т. Технология. Индустриальные технологии: 7 класс: учебник для учащихся общеобразовательных организаций / А.Т. Тищенко, В.Д. Симоненко. – М.: Вентана-Граф, 2014.

Активные ссылки на использованные изображения (URL-адреса).

Изображение ученик и слесарный верстак:

http://fullref.ru/files/45/537f0ed7f28405a9bb2c155c2fc9f555.html_files/1.jpg

Изображение рабочая поза за столярным верстаком:

http://refsurf.ru/files/26/images_28/image147.png

Изображение соответствие верстака росту:

http://konspekta.net/studopediaorg/baza3/3001321932045.files/image136.jpg

Изображение столярный верстак:

http://sanchos.ucoz.ua/_si/0/99013.jpg

Изображение штангенциркуль:

http://images.ua.prom.st/44037148_w640_h640_000667.jpg

Изображение ремённая передача:

http://autocomponentsindia.com/wp-content/uploads/2015/07/Gates-Belt-drive-1.jpg

Изображение зубчатая передача:

http://pepaeon.com/images/563c69063cd2e.jpg

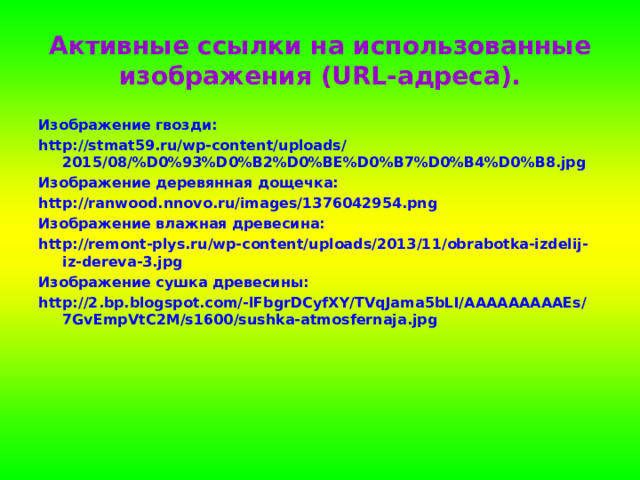

Активные ссылки на использованные изображения (URL-адреса).

Изображение гвозди:

http://stmat59.ru/wp-content/uploads/2015/08/%D0%93%D0%B2%D0%BE%D0%B7%D0%B4%D0%B8.jpg

Изображение деревянная дощечка:

http://ranwood.nnovo.ru/images/1376042954.png

Изображение влажная древесина:

http://remont-plys.ru/wp-content/uploads/2013/11/obrabotka-izdelij-iz-dereva-3.jpg

Изображение сушка древесины:

http://2.bp.blogspot.com/-lFbgrDCyfXY/TVqJama5bLI/AAAAAAAAAEs/7GvEmpVtC2M/s1600/sushka-atmosfernaja.jpg
