Интерактивная викторина. Кручение

ГБПОУ «ДОКУЧАЕВСКИЙ

ПОЛИТЕХНИЧЕСКИЙ ТЕХНИКУМ»

Техническая механика.

Кручение.

Интерактивная викторина

Подготовил Мышов Максим Сергеевич,

преподаватель первой

квалификационной категории

Презентация содержит макросы и элементы ActiveX. Перед работой с презентацией советуем прочитать Инструкцию (слайд 44)

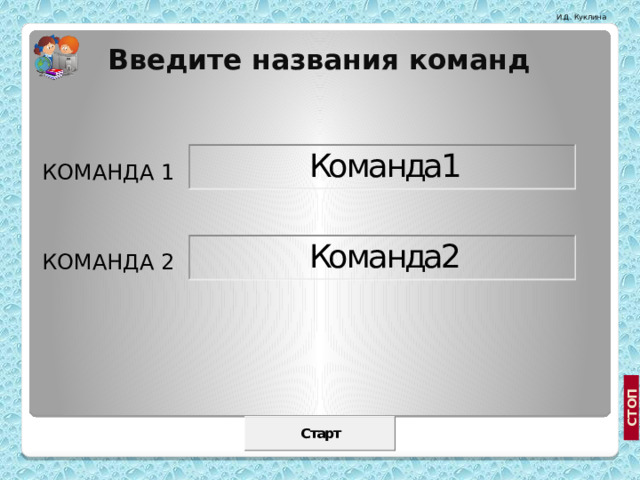

Введите названия команд

КОМАНДА 1

КОМАНДА 2

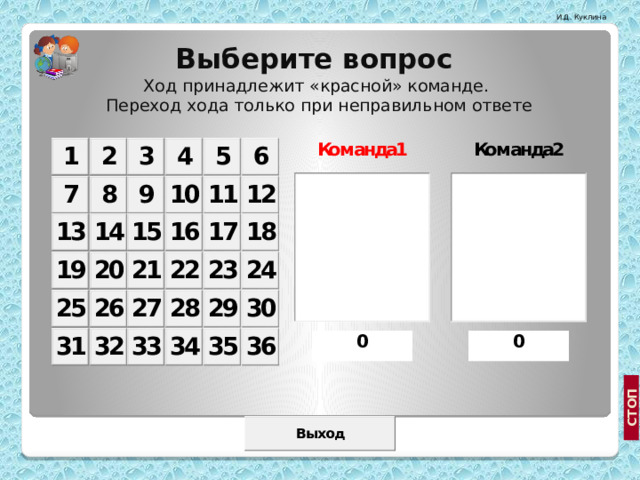

Выберите вопрос Ход принадлежит «красной» команде. Переход хода только при неправильном ответе

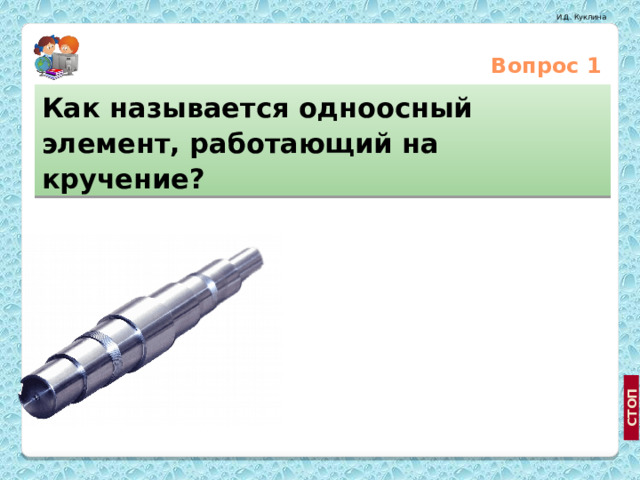

Вопрос 1

Как называется одноосный элемент, работающий на кручение?

Балка

Вал

http://ru.wikipedia.org/wiki/Арифмометр

Стержень

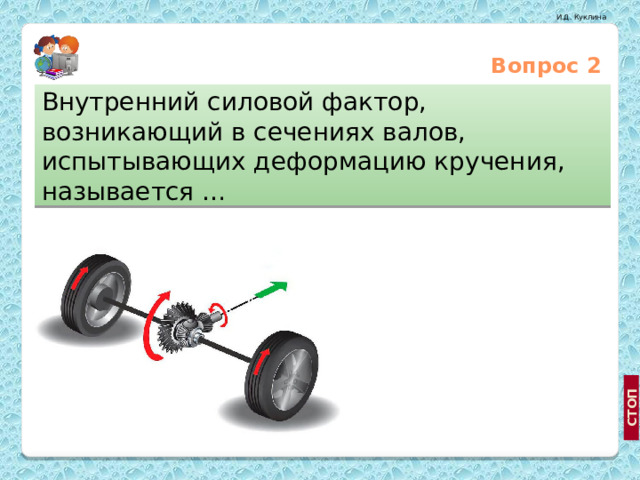

Вопрос 2

Внутренний силовой фактор, возникающий в сечениях валов, испытывающих деформацию кручения, называется …

Поперечной силой

Крутящим моментом

http://www.computersciencelab.com/ComputerHistory/HistoryPt4.htm

Изгибающим моментом

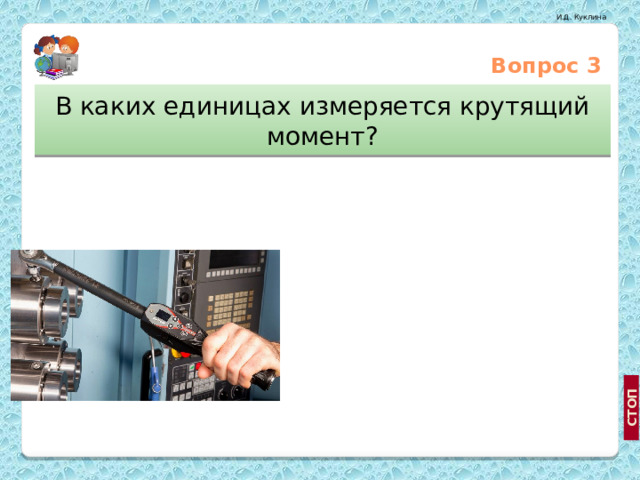

Вопрос 3

В каких единицах измеряется крутящий момент?

Н*м ²

Н*м

Коллаж автора

кН*м ³

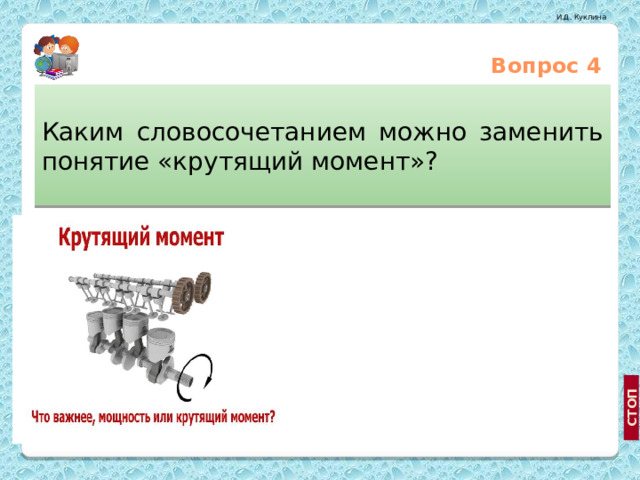

Вопрос 4

Каким словосочетанием можно заменить понятие «крутящий момент»?

Вращательный момент

Момент верчения

http://www.logs.lv/webpages.php

Закручивающий момент

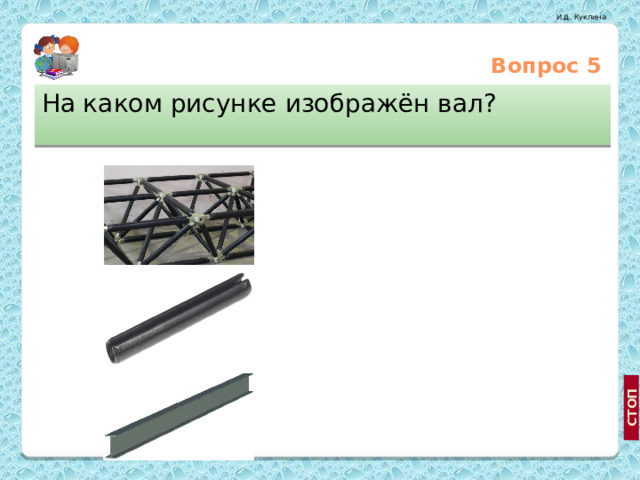

Вопрос 5

На каком рисунке изображён вал?

1

2

http://www.newsru.com/world/19aug2002/1pc.html

3

Вопрос 6

Крутящий момент можно представить в виде…

Вектора силы, параллельного оси вала

Пары сил

http://arif-ru.narod.ru/hi/vk2.htm

Незамкнутого многоугольника сил

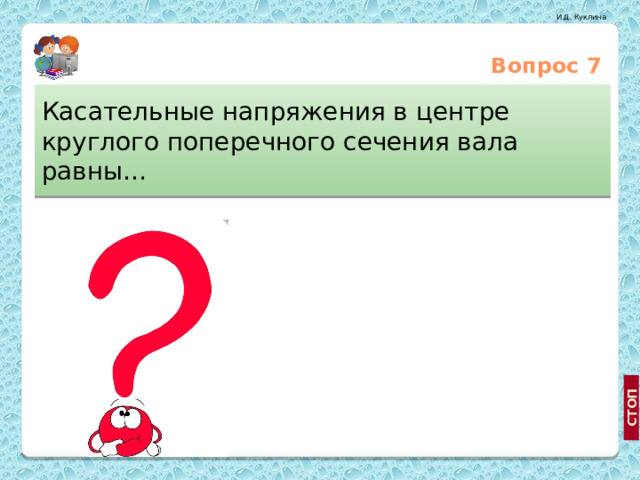

Вопрос 7

Касательные напряжения в центре круглого поперечного сечения вала равны…

Максимальному значению

0

Допускаемым напряжениям

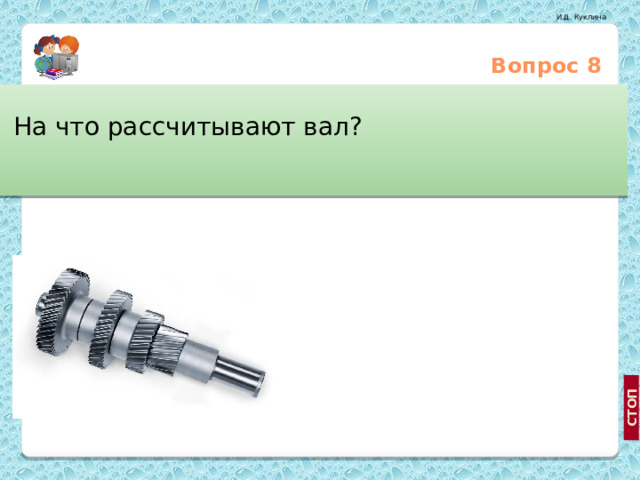

Вопрос 8

  На что рассчитывают вал?

И на жёсткость, и на прочность

Только на жёсткость

http://wiki.mvtom.ru/index.php/Этапы_развития_вычислительной_техники, http://www.icfcst.kiev.ua/museum/Early_r.html, http://www.icfcst.kiev.ua/museum/Early_r.html

Только на прочность

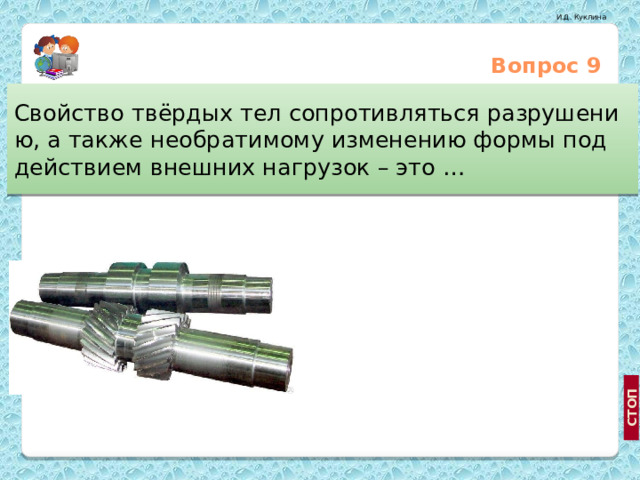

Вопрос 9

Свойство твёрдых тел сопротивляться разрушению, а также необратимому изменению формы под

действием внешних нагрузок – это …

Упругость

Жёсткость

Прочность

Вопрос 10

Какой вид напряжений возникает при кручении в поперечном сечении одноосного элемента?

Нормальные напряжения

Касательные напряжения

http://www.cerncourier.com/main/article/40/10/24/1/cernbooks2_12-00

Распределённые напряжения

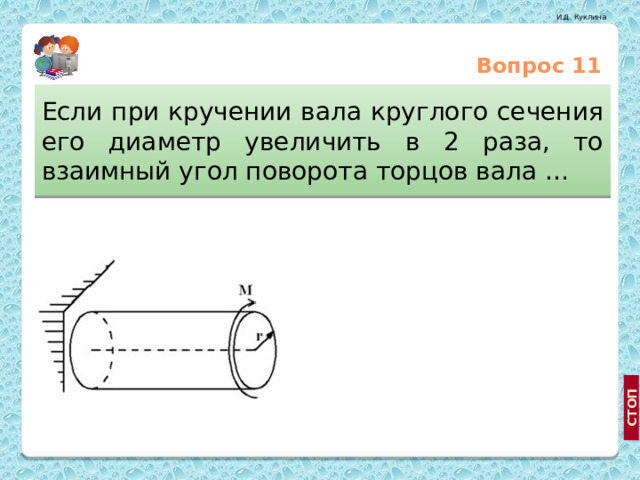

Вопрос 11

Если при кручении вала круглого сечения его диаметр увеличить в 2 раза, то взаимный угол поворота торцов вала …

Увеличится в 16 раз

Уменьшится в 4 раза

Уменьшится в 16 раз

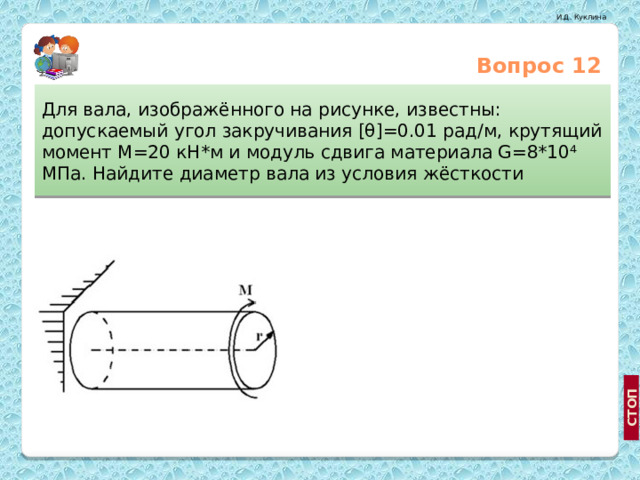

Вопрос 12

Для вала, изображённого на рисунке, известны: допускаемый угол закручивания [θ]=0.01 рад/м, крутящий момент М=20 кН*м и модуль сдвига материала G=8*10⁴ МПа. Найдите диаметр вала из условия жёсткости

12.6 см

7.8 см

15.2 см

Вопрос 13

Вал из пластичного материала при скручивании до разрушения разрушается по …

Плоскости, наклоненной под углом 45 ⁰ к оси вала

Плоскости, перпендикулярной оси вала

Винтовой поверхности, наклоненной под углом 45 ⁰ к оси вала

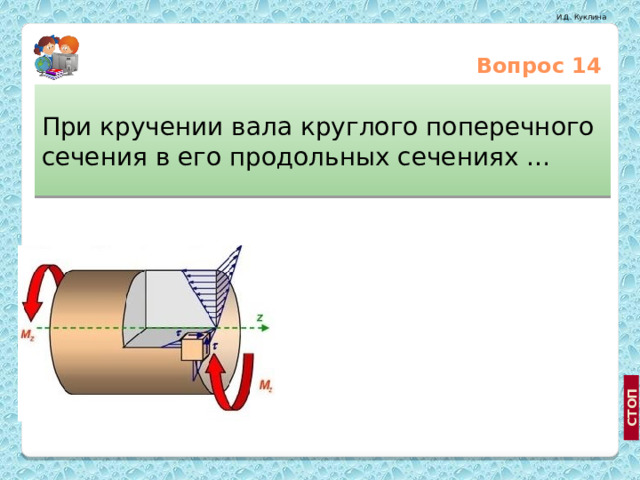

Вопрос 14

При кручении вала круглого поперечного сечения в его продольных сечениях …

Отличны от нуля только нормальные напряжения

Отличны от нуля касательные и нормальные напряжения

http://hqwalls.com.ua/other_038_keyboard-keys.html

Отличны от нуля только касательные напряжения

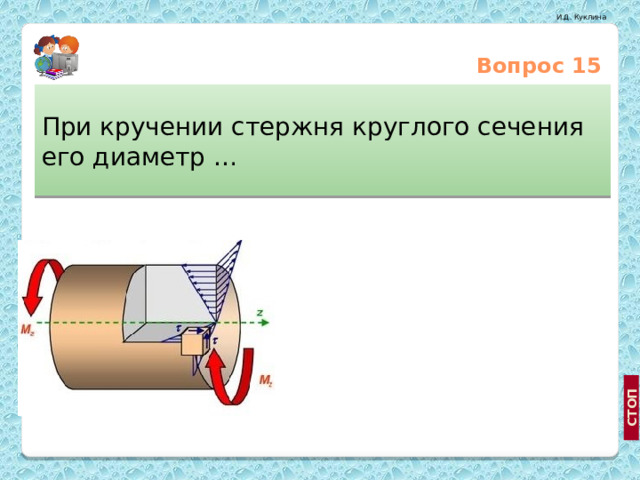

Вопрос 15

При кручении стержня круглого сечения его диаметр …

Не изменяется

уменьшается

http://www.geekologie.com

увеличивается

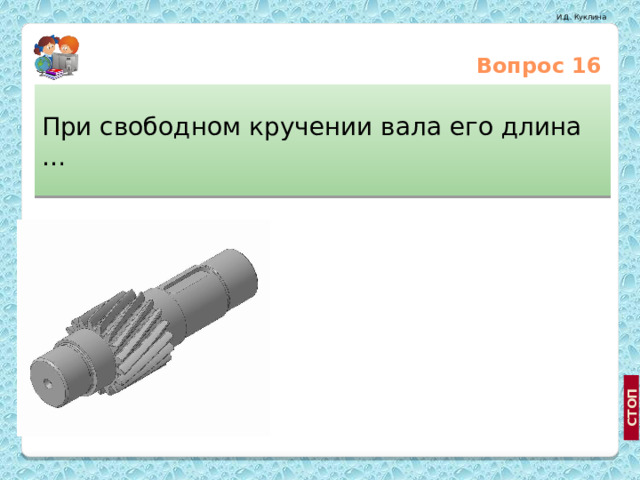

Вопрос 16

При свободном кручении вала его длина …

увеличивается

Не изменяется

http://www.rtkk.ru/cat/hp_designjet_1050c_plus

уменьшается

Вопрос 17

Если при кручении вала круглого сечения его диаметр увеличить в 2 раза, то максимальное касательное напряжение …

Уменьшится в 2 раза

Увеличится в 8 раз

Уменьшится в 8 раз

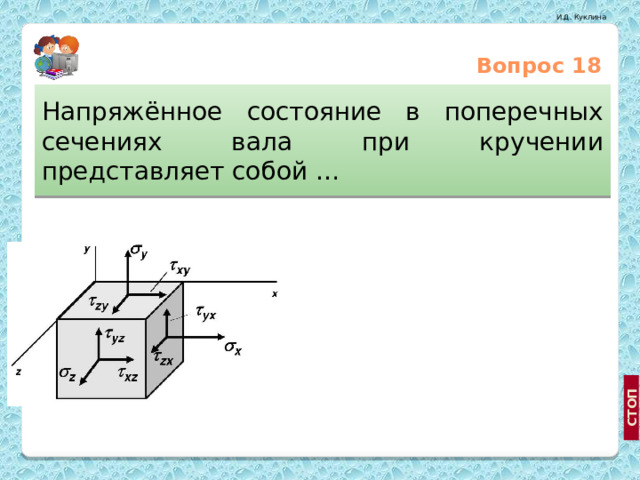

Вопрос 18

Напряжённое состояние в поперечных сечениях вала при кручении представляет собой …

Центральное растяжение-сжатие

Сложное сопротивление

Чистый сдвиг

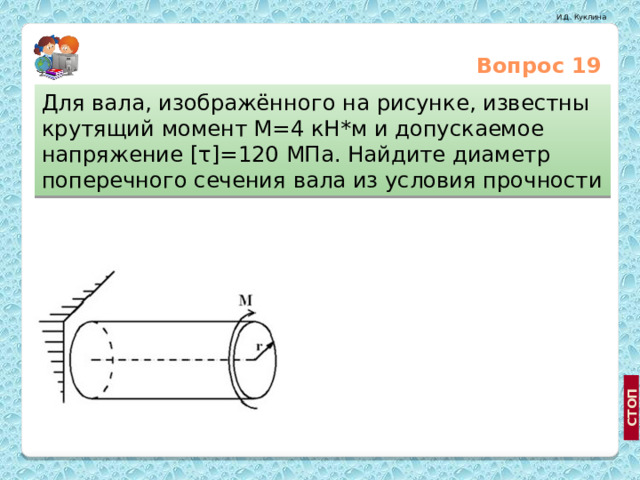

Вопрос 19

Для вала, изображённого на рисунке, известны крутящий момент М=4 кН*м и допускаемое напряжение [τ]=120 МПа. Найдите диаметр поперечного сечения вала из условия прочности

5,54 см

10.2 см

http://medprom.ru/medprom/12835/mp_company_news_t?NEXT_ITEM=229045, http://price.diva.by/dept/855/teleskopy/

8.25 см

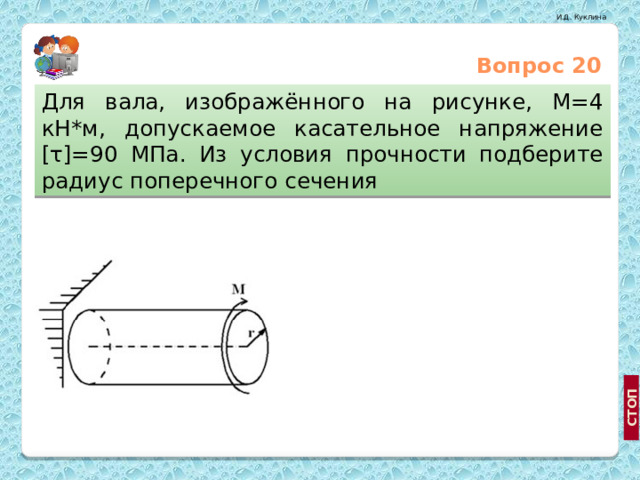

Вопрос 20

Для вала, изображённого на рисунке, М=4 кН*м, допускаемое касательное напряжение [τ]=90 МПа. Из условия прочности подберите радиус поперечного сечения

5 см

3 см

http://mirnovostey.net.ua/list/14/191/

7 см

Вопрос 21

Выберите верное утверждение:

В поперечных сечениях вала действуют касательные и нормальные напряжения

Расстояние между кольцевыми линиями изменяются, а вал не изменяет своей длины

http://www.new-tek.ru/index.php?content=sysintegration

Радиусы на торцах вала не искривляются, а лишь поворачиваются на угол φ

Вопрос 22

Выберите верное утверждение:

Образующие искривляются и поворачиваются на определённый угол γ°.

Плоские поперечные сечения не остаются плоскими после приложения внешней нагрузки

http://www.penta.com.tr

Прямолинейные радиусы в любом поперечном сечении остаются прямолинейными после приложения внешней нагрузки.

Вопрос 23

Выберите верное утверждение:

Прочность вала – это способность вала выдерживать определённую нагрузку не разрушаясь

Жёсткость вала – это способность вала воспринимать определённую нагрузку с максимальными деформациями

http://post.kards.qip.ru

Ось – это одноосный элемент, передающий крутящий момент.

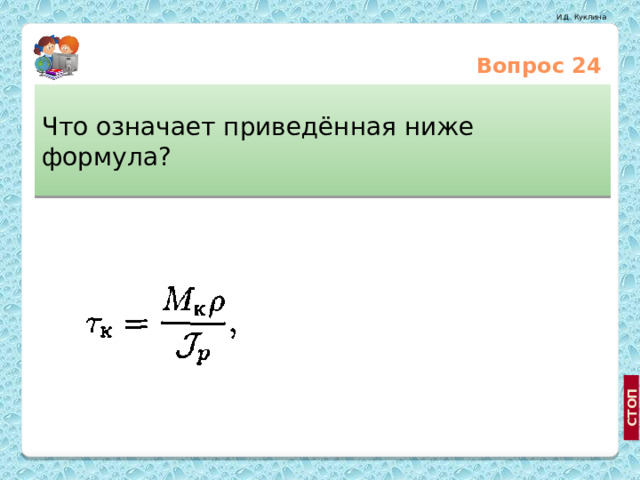

Вопрос 24

Что означает приведённая ниже формула?

Закон Гука при кручении

Формула для определения нормальных напряжений при кручении

Формула для определения касательных напряжений при кручении

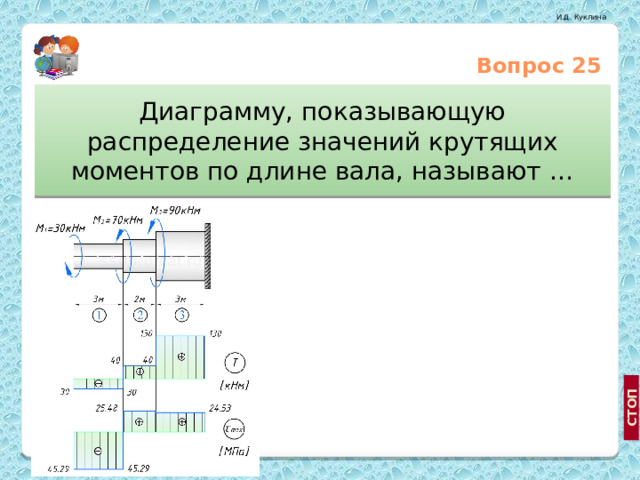

Вопрос 25

Диаграмму, показывающую распределение значений крутящих моментов по длине вала, называют …

Эпюрой крутящих моментов

Диаграммой кручения вала

http://www.bosonogoe.ru/tag/Перфокарты/

Эпюрой распределения касательных напряжений

Вопрос 26

Выберите верное утверждение:

Валы бывают круглого сплошного, трубчатого и тонкостенного сечения

Валы бывают круглого сплошного, трубчатого, двутаврового сечения

Валы бывают круглого сплошного, трубчатого, тонкостенного и двутаврового сечения

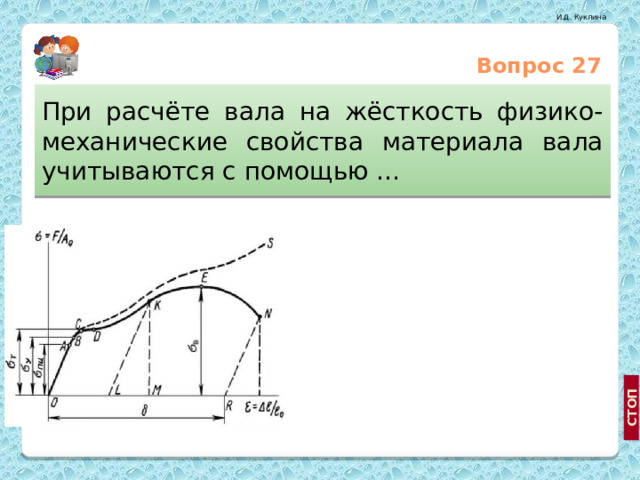

Вопрос 27

При расчёте вала на жёсткость физико-механические свойства материала вала учитываются с помощью …

Коэффициента Пуассона

Модуль упругости первого рода

Модуль упругости второго рода

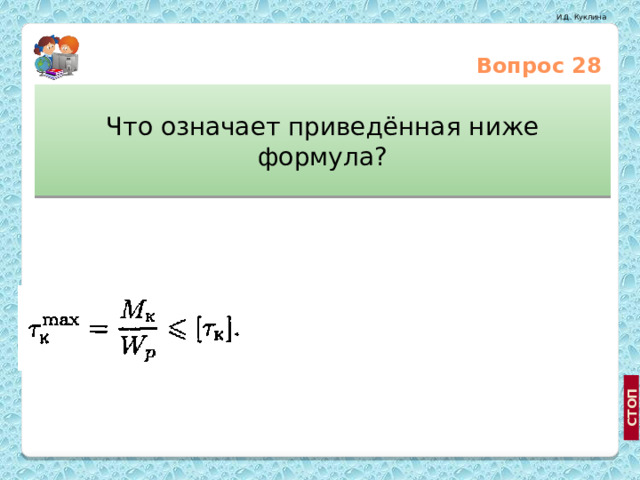

Вопрос 28

Что означает приведённая ниже формула?

Условие жёсткости при кручении

Закон распределения касательных напряжений по поперечному сечению вала при кручении

http://www.bavun.ru/classifieds/173079.html

Условие прочности при кручении

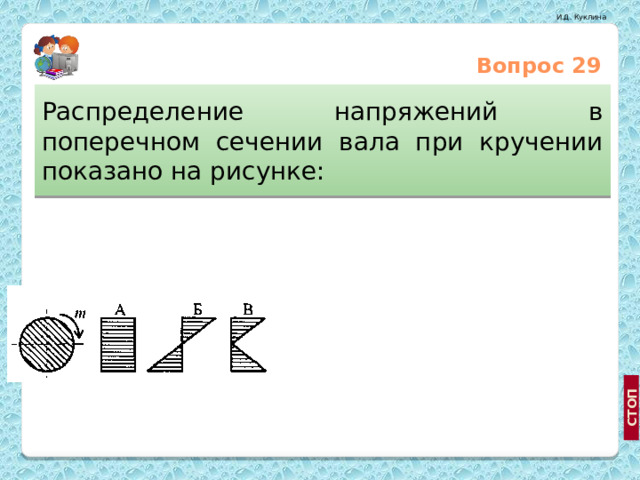

Вопрос 29

Распределение напряжений в поперечном сечении вала при кручении показано на рисунке:

А

Б

В

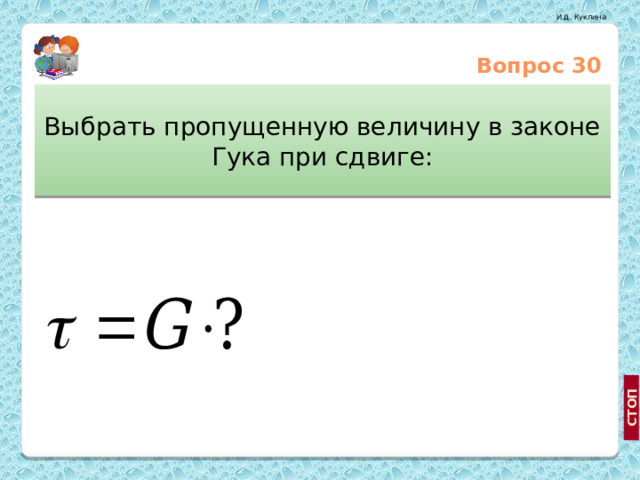

Вопрос 30

Выбрать пропущенную величину в законе Гука при сдвиге:

µ (мю)

γ (гамма)

http://illustrators.ru/illustrations/?keyword=&page=2381&sort=1

Е

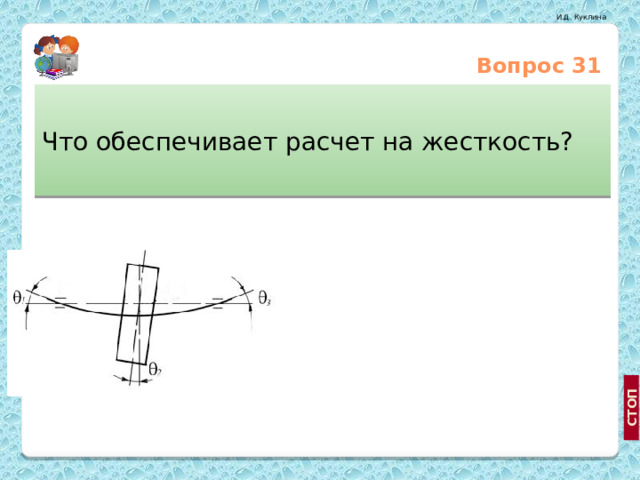

Вопрос 31

Что обеспечивает расчет на жесткость?

Деформации конструкции в пределах допустимых норм

Необходимую долговечность

http://www.pixelsu.ru

Неразрушение конструкции

Вопрос 32

Допускаемое напряжение - это …

Напряжение, при котором в материале возникает опасное состояние

Напряжение, при котором материал способен к деформированию

http://office.dostavka.ru/Raskhodnye-materialy/Nositeli/?view=grid, http://www.techeblog.com/index.php/tech-gadget/samsung-develops-40nm-compact-flash-memory, http://computerstory.ru/?p=1335

Максимальное напряжение, при котором материал должен нормально работать

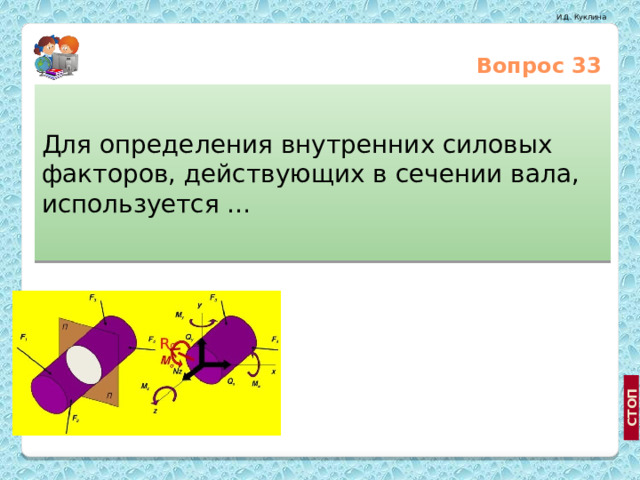

Вопрос 33

Для определения внутренних силовых факторов, действующих в сечении вала, используется …

Метод сил

http://www.directrix.ru/i1386853, http://www.pricezilla.ru/item/75867/HP_ScanJet_4370, http://www.ru.all-biz.info/buy/goods/?group=1055129

Принцип независимости действия сил

Метод сечений

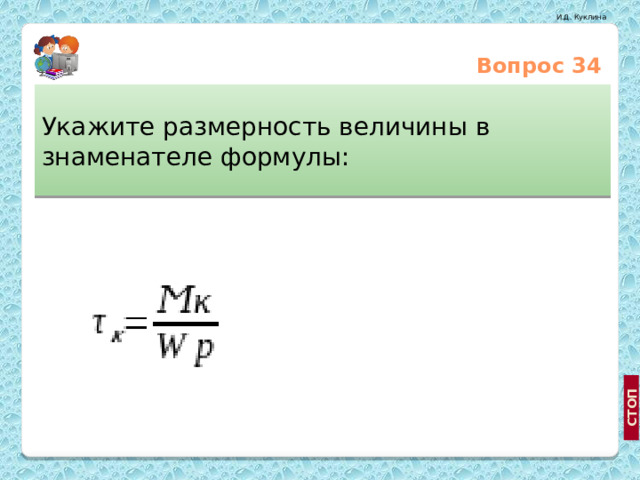

Вопрос 34

Укажите размерность величины в знаменателе формулы:

мм²

мм³

http://wiki.vspu.ru/doku.php?id=workroom:pc:hdd_ddr

МПа

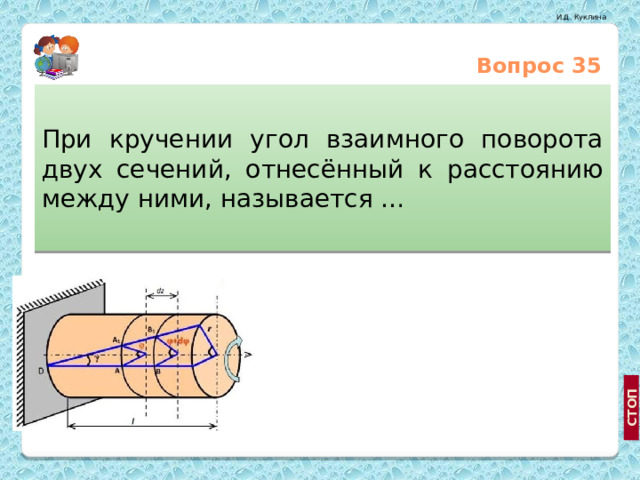

Вопрос 35

При кручении угол взаимного поворота двух сечений, отнесённый к расстоянию между ними, называется …

Относительным углом закручивания

Углом сдвига

http://wiki.vspu.ru/doku.php?id=workroom:pc:hdd_ddr

Угловым перемещением

Вопрос 36

1 ГН*м= … Н*м

10¹² Н*м

10⁶ Н*м

http://mobino.ru/vybor-karty-pamyati-flesh-pamyat-flash-nakopitel.html

10⁹ Н*м

Правильно!

Увы…

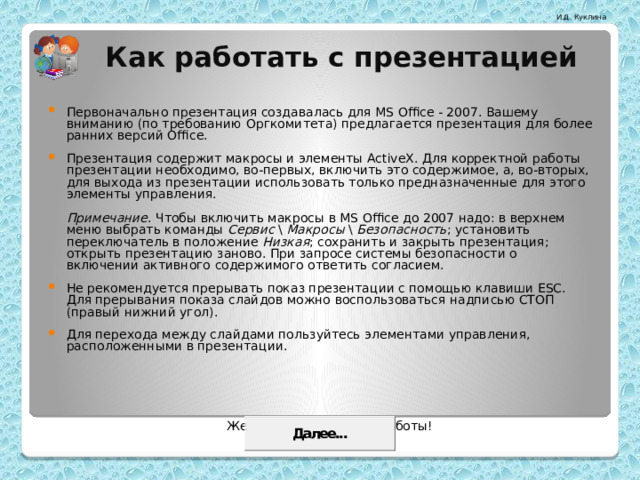

Как работать с презентацией

• Первоначально презентация создавалась для MS Office - 2007. Вашему вниманию (по требованию Оргкомитета) предлагается презентация для более ранних версий Office.
• Презентация содержит макросы и элементы ActiveX. Для корректной работы презентации необходимо, во-первых, включить это содержимое, а, во-вторых, для выхода из презентации использовать только предназначенные для этого элементы управления. Примечание . Чтобы включить макросы в MS Office до 2007 надо: в верхнем меню выбрать команды Сервис \ Макросы \ Безопасность ; установить переключатель в положение Низкая ; сохранить и закрыть презентация; открыть презентацию заново. При запросе системы безопасности о включении активного содержимого ответить согласием.
• Не рекомендуется прерывать показ презентации с помощью клавиши ESC. Для прерывания показа слайдов можно воспользоваться надписью СТОП (правый нижний угол).
• Для перехода между слайдами пользуйтесь элементами управления, расположенными в презентации.

Желаем вам приятной работы!

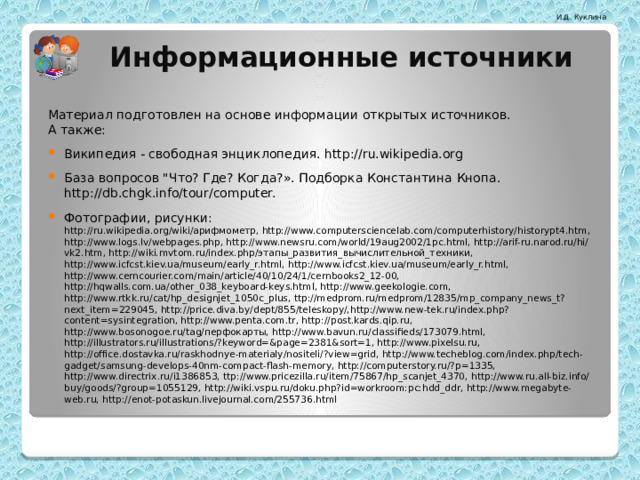

Информационные источники
