Интерактивный плакат "Сердце"

Интерактивный плакат «Строение сердца»

8

класс

Учитель биологии Кондакова Л.И.

учиуучит

далее

1

?

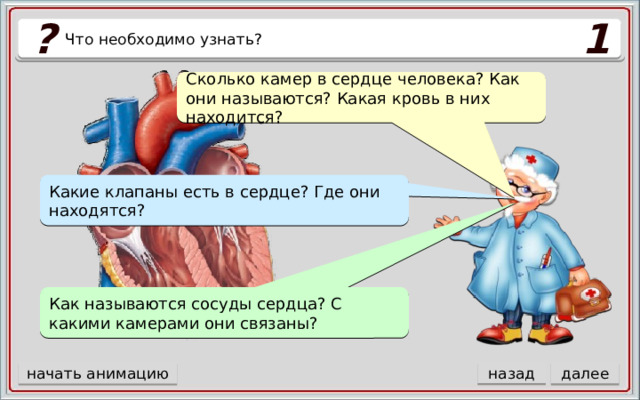

Что необходимо узнать?

Сколько камер в сердце человека? Как они называются? Какая кровь в них находится?

Какие клапаны есть в сердце? Где они находятся?

Как называются сосуды сердца? С какими камерами они связаны?

назад

далее

начать анимацию

?

2

Исследуйте рисунок. В тетради на схеме отметьте части сердца.

Легочная артерия

Правое предсердие

Аортальный полулунный клапан

Аорта -

Правый желудочек

Нижняя полая вена

Трёхстворчатый клапан

Верхняя полая вена

Левое предсердие

Легочный полулунный клапан

Вены, идущие от легких, сливаются в легочные вены,

Мышечная оболочка или миокард . Наибольшей толщины достигает в области стенки левого желудочка. В стенках предсердий миокард развит значительно меньше.

Левый желудочек

Двустворчатый (митральный) клапан

заканчивает большой круг кровообращения. Связано с полыми венами. В него попадает венозная кровь после газообмена в тканях.

является началом малого круга кровообращения. Связан с легочной артерией. В нем находится

собирает кровь из вен головы, шеи и верхних конечностей.

самая крупная артерия тела человека. Связана с левым желудочком. Из аорты кровь попадает в более мелкие артерии большого круга кровообращения..

является началом большого круга кровообращения. Связан с аортой. В нем находится артериальная кровь.

собирает кровь из вен нижней части тела.

находится в основании аорты.

заканчивает малый круг кровообращения. Связано с легочными венами. В него попадает артериальная кровь после газообмена в легких.

отходит от правого желудочка. Она делится на две ветви, одна из которых идет к правому легкому, а другая – к левому. По этой артерии течет венозная кровь. Является сосудом малого круга кровообращения.

находится на границе левого предсердия и левого желудочка.

находится на границе правого предсердия и правого желудочка.

находится в основании легочного ствола.

которые приносят кровь в левое предсердие. Две легочные вены приносят кровь от левого легкого и две – от правого. По этим венам течет артериальная кровь.

венозная

Не позволяет крови вернуться в предсердие при сокращении желудочка.

Связана с правым предсердием. Является сосудом большого круга кровообращения.

Не позволяет крови вернуться в предсердие при сокращении желудочка.

Связана с правым предсердием.

Не позволяет крови вернуться в обратно желудочек в момент его расслабления.

Не позволяет крови вернуться в обратно желудочек в момент его расслабления.

Является сосудом большого круга кровообращения.

кровь.

назад

далее

схема

3

?

3

Исследуйте рисунок. Покажите на рисунке как движется кровь в правой половине сердца? Закрасьте рисунок синим цветом.

нижняя полая вена

верхняя полая вена

Правое предсердие

Правый желудочек

Нижняя полая вена

Легочная артерия

Верхняя полая вена

Легочный полулунный клапан

Трёхстворчатый клапан

собирает кровь из вен головы, шеи и верхних конечностей.

находится на границе правого предсердия и правого желудочка.

отходит от правого желудочка. Она делится на две ветви, одна из которых идет к правому легкому, а другая – к левому. По этой артерии течет венозная кровь. Является сосудом малого круга кровообращения.

является началом малого круга кровообращения. Связан с легочной артерией. В нем находится

находится в основании легочного ствола.

заканчивает большой круг кровообращения. Связано с полыми венами. В него попадает венозная кровь после газообмена в тканях.

собирает кровь из вен нижней части тела.

венозная

Связана с правым предсердием.

Не позволяет крови вернуться в предсердие при сокращении желудочка.

Не позволяет крови вернуться в обратно желудочек в момент его расслабления.

Связана с правым предсердием. Является сосудом большого круга кровообращения.

кровь.

Является сосудом большого круга кровообращения.

правое предсердие

трёхстворчатый

клапан

правый желудочек

полулунный

клапан

лёгочная артерия

назад

далее

рисунок

4

?

4

Исследуйте рисунок. Покажите на рисунке как движется кровь в левой половине сердца? Закрасьте рисунок красным цветом.

лёгочные вены

Аорта -

Левый желудочек

Вены, идущие от легких, сливаются в легочные вены,

Левое предсердие

Аортальный полулунный клапан

Двустворчатый (митральный) клапан

находится в основании аорты.

заканчивает малый круг кровообращения. Связано с легочными венами. В него попадает артериальная кровь после газообмена в легких.

находится на границе левого предсердия и левого желудочка.

самая крупная артерия тела человека. Связана с левым желудочком. Из аорты кровь попадает в более мелкие артерии большого круга кровообращения..

которые приносят кровь в левое предсердие. Две легочные вены приносят кровь от левого легкого и две – от правого. По этим венам течет артериальная кровь.

является началом большого круга кровообращения. Связан с аортой. В нем находится артериальная кровь.

Не позволяет крови вернуться в обратно желудочек в момент его расслабления.

Не позволяет крови вернуться в предсердие при сокращении желудочка.

левое предсердие

двухстворчатый

клапан

левый желудочек

полулунный

клапан

аорта

назад

далее

5

?

5

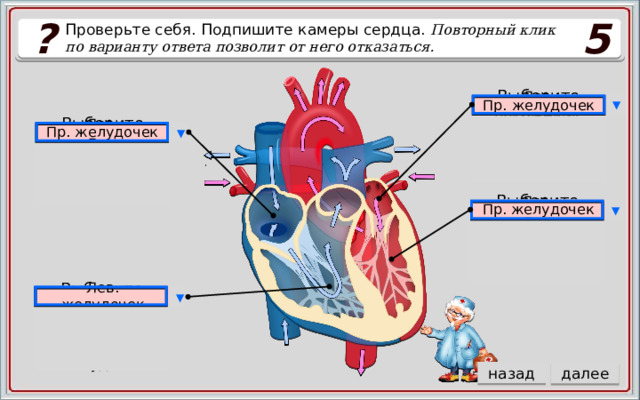

Проверьте себя. Подпишите камеры сердца. Повторный клик по варианту ответа позволит от него отказаться.

Пр. желудочек

Лев. предсердие

▼

Пр. предсердие

Выберите ответ

Пр. желудочек

Лев. предсердие

Пр. желудочек

Пр. предсердие

▼

Выберите ответ

Пр. предсердие

Лев. предсердие

Лев. предсердие

Пр. предсердие

Пр. желудочек

Пр. желудочек

Лев. желудочек

Пр. предсердие

▼

Выберите ответ

Лев. желудочек

Пр. предсердие

Пр. желудочек

Лев. желудочек

Пр. желудочек

Пр. предсердие

▼

Выберите ответ

Пр. желудочек

Пр. предсердие

Лев. желудочек

назад

далее

5

?

6

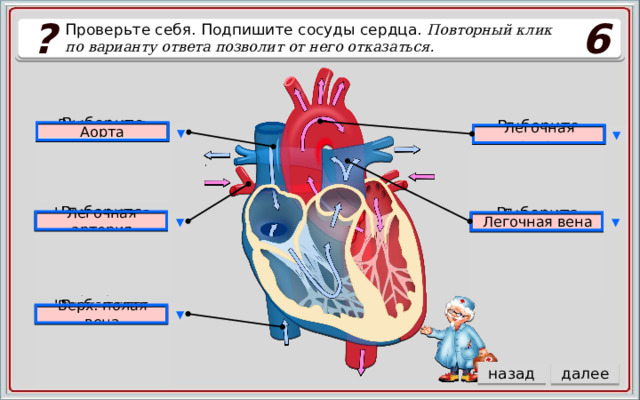

Проверьте себя. Подпишите сосуды сердца. Повторный клик по варианту ответа позволит от него отказаться.

Аорта

Легочная вена

Верх. полая вена

▼

Выберите ответ

Аорта

Легочная вена

▼

Легочная артерия

Выберите ответ

Легочная вена

Легочная артерия

Верх. полая вена

Легочная вена

Аорта

Аорта

Легочная артерия

Нижн. полая вена

Легочная вена

Легочная вена

▼

▼

Легочная артерия

Выберите ответ

Выберите ответ

Аорта

Легочная вена

Легочная артерия

Нижн. полая вена

Аорта

Легочная артерия

Легочная вена

Нижн. полая вена

Верх. полая вена

Легочная вена

▼

Выберите ответ

Нижн. полая вена

Легочная вена

назад

далее

Верх. полая вена

5

?

5

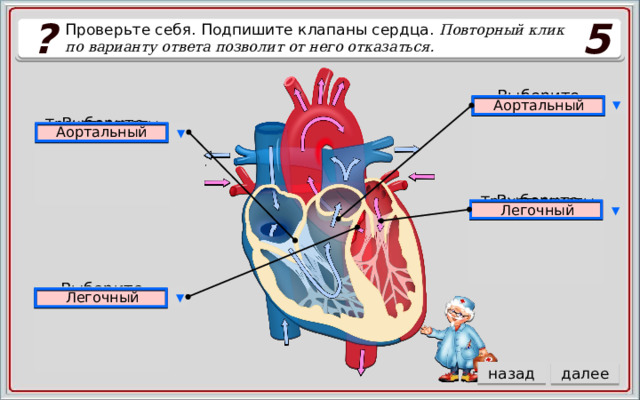

Проверьте себя. Подпишите клапаны сердца. Повторный клик по варианту ответа позволит от него отказаться.

Аортальный

Легочный

Митральный

▼

Выберите ответ

Аортальный

Аортальный

Трехстворчатый

Митральный

▼

Выберите ответ

Митральный

Митральный

Легочный

Трехстворчатый

Аортальный

Трехстворчатый

Митральный

▼

Легочный

Выберите ответ

Митральный

Трехстворчатый

Легочный

Аортальный

Легочный

Митральный

▼

Выберите ответ

Аортальный

Митральный

Легочный

назад

далее

5

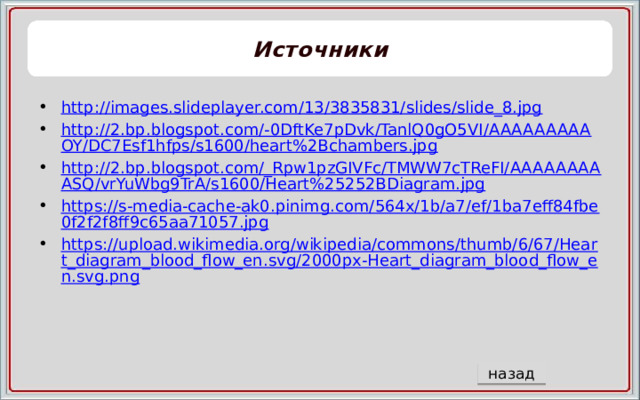

Источники

• http://images.slideplayer.com/13/3835831/slides/slide_8.jpg
• http://2.bp.blogspot.com/-0DftKe7pDvk/TanlQ0gO5VI/AAAAAAAAAOY/DC7Esf1hfps/s1600/heart%2Bchambers.jpg
• http://2.bp.blogspot.com/_Rpw1pzGIVFc/TMWW7cTReFI/AAAAAAAAASQ/vrYuWbg9TrA/s1600/Heart%25252BDiagram.jpg
• https://s-media-cache-ak0.pinimg.com/564x/1b/a7/ef/1ba7eff84fbe0f2f2f8ff9c65aa71057.jpg
• https://upload.wikimedia.org/wikipedia/commons/thumb/6/67/Heart_diagram_blood_flow_en.svg/2000px-Heart_diagram_blood_flow_en.svg.png
