Урок 1. Инженерная графика

Мастер п/о Тарапунов В.В.

ВВЕДЕНИЕ

Изучение инженерной графики имеет важное значение в формировании студентов как будущих специалистов. Изготовление на производстве различных изделий выполняется по чертежам. Чертежи должны давать полное представление о форме и размерах изделий и содержать необходимые данные для их изготовления. Чертежи могут быть изготовлены по готовым объектам или путем творческого процесса– проектирования. Второй способ требует технической подготовки в данной области, пространственного представления, навыков и умения выполнять сложные графические построения. В развитии пространственного представления громадную пользу приносит изучение курса начертательной геометрии– науки о методах построения изображений предметов на плоскости. Методы изображений применяются и в курсе черчения, изучение которого дает студенту необходимую подготовку для понимания и лучшего усвоения специальных дисциплин.

Черчение– дисциплина, излагающая правила выполнения и чтения чертежа.

Чертёж– это документ, содержащий изображение предмета и другие данные, необходимые для его изготовления и контроля.

Чертеж и рисунок сопровождают нас всю жизнь, помогая разобраться в самых разнообразных вопросах науки, техники и искусства. Такие графические изображения возникли не сразу. Они прошли длиннейший путь от примитивного рисунка до сложного современного чертежа. Чертёж выполняется по определённым правилам с помощью чертёжных инструментов. Чертежи надо уметь выполнять и уметь понимать то, что изображено на чертеже(или«читать» чертёж). Чертежи ещё называют языком техники.

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ

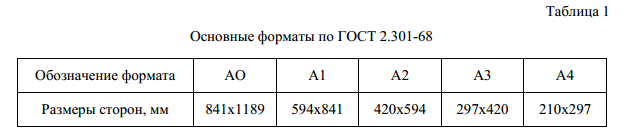

Чертежи выполняют на стандартных листах чертёжной бумаги– форматах. Формат листа определяют размерами внешней рамки. Формат АО с размерами сторон 841x1189 мм имеет площадь1 м². Путём последовательного деления его на две равные части параллельно меньшей стороне образуются остальные основные форматы Al, А2, A3, А4 (табл.1).

Обозначение формата АО А1 А2 A3 А4

Размеры сторон, мм 841x1189 594x841 420x594 297x420 210x297

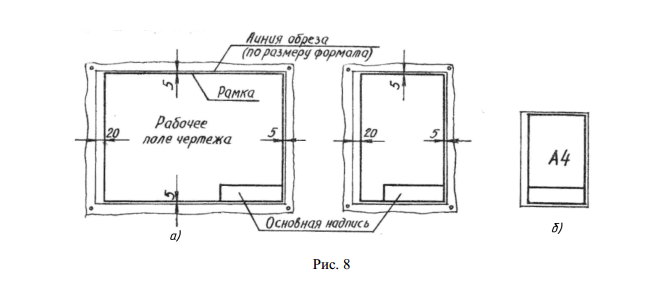

Ч ертежи располагают на формате горизонтально или вертикально (рис. 8а), кроме формата А4, на котором чертежи рекомендуется располагать только вертикально (рис. 8б). Внутри формата чертят рамку, ограничивающую поле чертежа. Рамку проводят сверху, справа и снизу на расстоянии5мм от внешней стороны формата и слева на расстоянии 20мм, которое используется для брошюровки чертежей в альбом (рис. 8а). В правом нижнем углу формата помещают основную надпись чертежа. После вычерчивания рамки и основной надписи внутри формата остаётся площадь, представляющая собой рабочее поле чертежа (рис. 8а). Лист обрезают по формату после того, как полностью закончен чертёж.

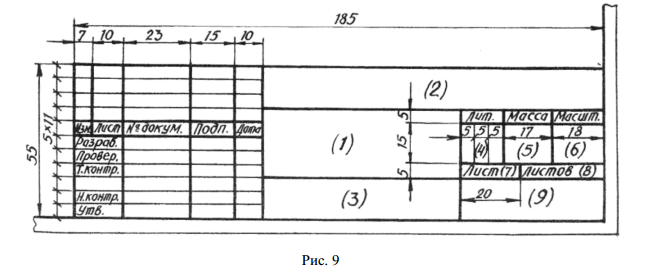

Основная надпись – это характеристика чертежа, включающая основные сведения о содержании чертежа и его исполнителе. Стандарт устанавливает форму, размеры и порядок заполнения основной надписи

Графы основной надписи заполняют следующим образом:

графа 1 – наименование изделия или название темы;

графа 2 – обозначение чертежа. Заполнять по следующей схеме:

ХХХХ.ХХ.ХХ.ХХ.ХХ.ХХ:

– наименование учебного заведения(НАГХ);

– наименование дисциплины(ИГ);

– номер задания или темы;

– вариант задания;

– номер листа;

– тип документа;

Графа 3 – обозначение материала (только для деталей);

графа 4 – литера: учебный чертёж(у);

графа 5 – масса детали (не прославлять);

графа 6 – масштаб изображения;

графы 7,8 – номер листа, количество листов;

графа 9 – наименование группы студента.

Г рафы основной надписи заполняют чертежным шрифтом, который мы изучим ниже.

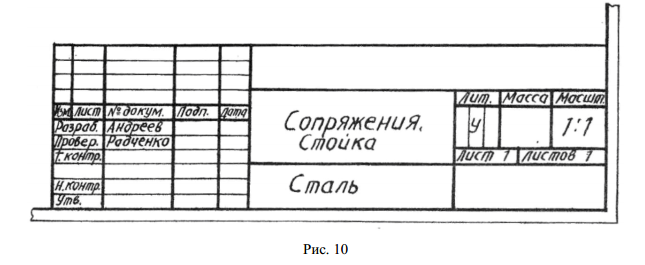

Пример заполнения основной надписи приведен на рис. 10.
