Инженерная защита населения от чрезвычайных ситуаций мирного и военного времени

Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение

«Реставрационный колледж «Кировский»

Инженерная защита населения от чрезвычайных ситуаций мирного и военного времени

Презентацию подготовил

преподаватель ОБЖ Матвеев

Александр Григорьевич

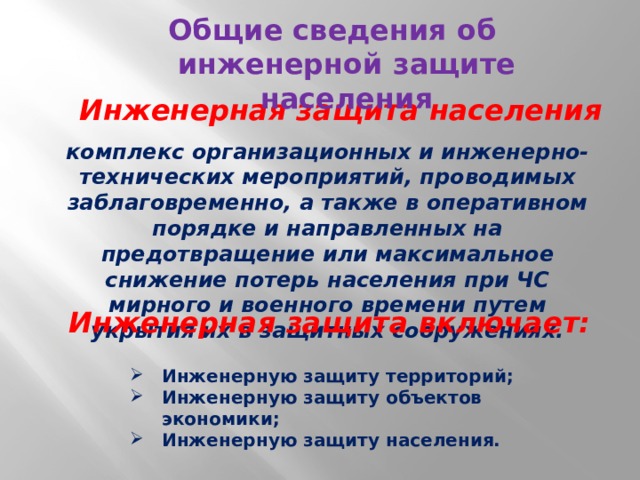

Общие сведения об инженерной защите населения

Инженерная защита населения

комплекс организационных и инженерно-технических мероприятий, проводимых заблаговременно, а также в оперативном порядке и направленных на предотвращение или максимальное снижение потерь населения при ЧС мирного и военного времени путем укрытия их в защитных сооружениях.

Инженерная защита включает:

• Инженерную защиту территорий;
• Инженерную защиту объектов экономики;
• Инженерную защиту населения.

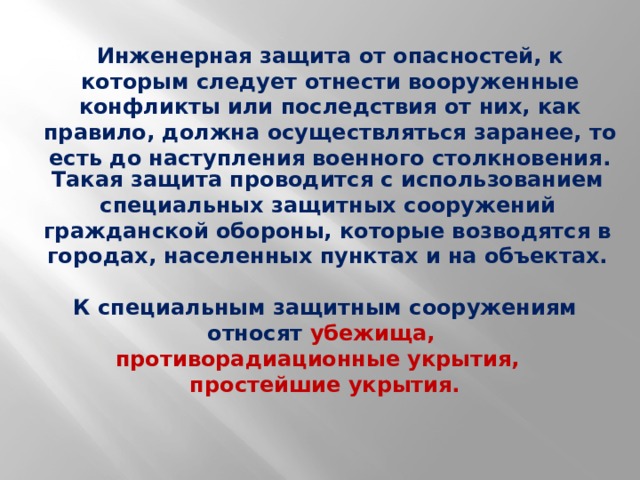

Инженерная защита от опасностей, к которым следует отнести вооруженные конфликты или последствия от них, как правило, должна осуществляться заранее, то есть до наступления военного столкновения.

Такая защита проводится с использованием специальных защитных сооружений гражданской обороны, которые возводятся в городах, населенных пунктах и на объектах.

К специальным защитным сооружениям относят убежища,

противорадиационные укрытия,

простейшие укрытия.

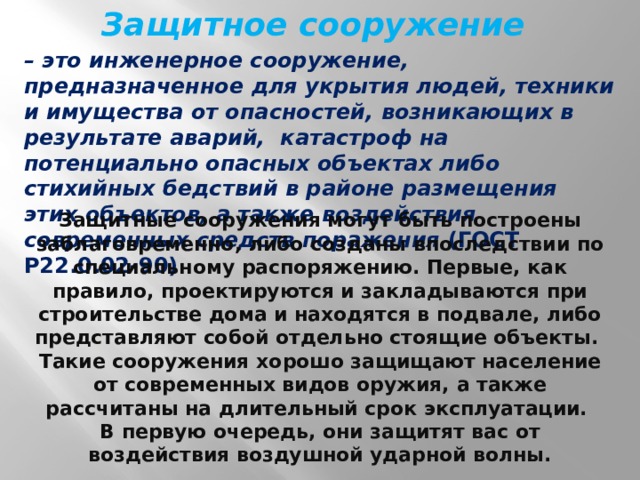

Защитное сооружение

– это инженерное сооружение, предназначенное для укрытия людей, техники и имущества от опасностей, возникающих в результате аварий, катастроф на потенциально опасных объектах либо стихийных бедствий в районе размещения этих объектов, а также воздействия современных средств поражения (ГОСТ Р22.0.02-90)

Защитные сооружения могут быть построены заблаговременно, либо созданы впоследствии по специальному распоряжению. Первые, как правило, проектируются и закладываются при строительстве дома и находятся в подвале, либо представляют собой отдельно стоящие объекты.

Такие сооружения хорошо защищают население от современных видов оружия, а также рассчитаны на длительный срок эксплуатации.

В первую очередь, они защитят вас от воздействия воздушной ударной волны.

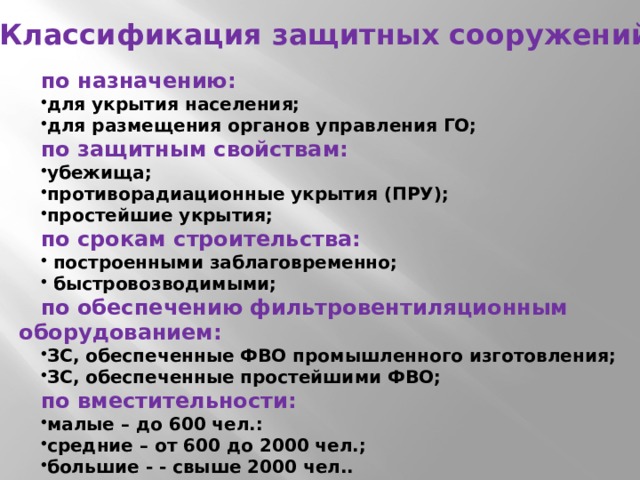

Классификация защитных сооружений

по назначению:

• для укрытия населения;
• для размещения органов управления ГО;

по защитным свойствам:

• убежища;
• противорадиационные укрытия (ПРУ);
• простейшие укрытия;

по срокам строительства:

• построенными заблаговременно;
• быстровозводимыми;

по обеспечению фильтровентиляционным оборудованием:

• ЗС, обеспеченные ФВО промышленного изготовления;
• ЗС, обеспеченные простейшими ФВО;

по вместительности:

• малые – до 600 чел.:
• средние – от 600 до 2000 чел.;
• большие - - свыше 2000 чел..

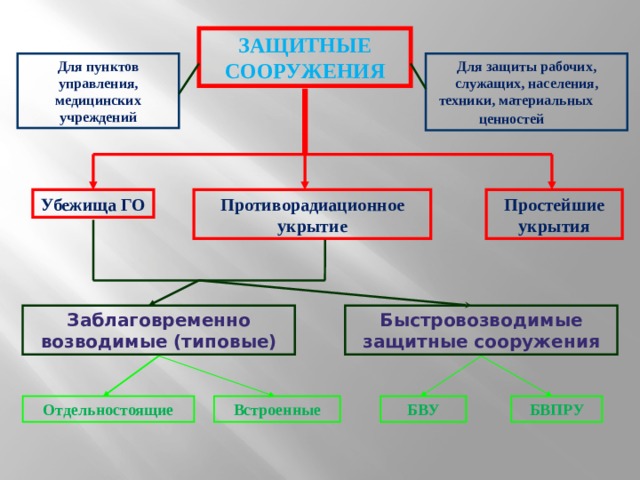

ЗАЩИТНЫЕ СООРУЖЕНИЯ

Для пунктов управления, медицинских учреждений

Для защиты рабочих, служащих, населения, техники, материальных ценностей

Убежища ГО

Простейшие укрытия

Противорадиационное укрытие

Заблаговременно возводимые (типовые)

Быстровозводимые защитные сооружения

БВПРУ

БВУ

Встроенные

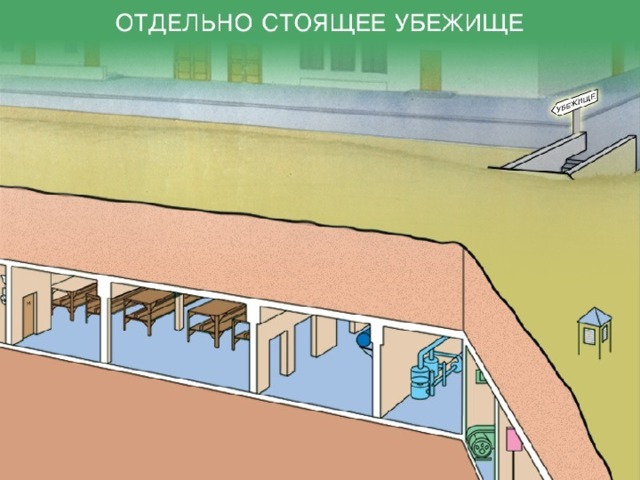

Отдельностоящие

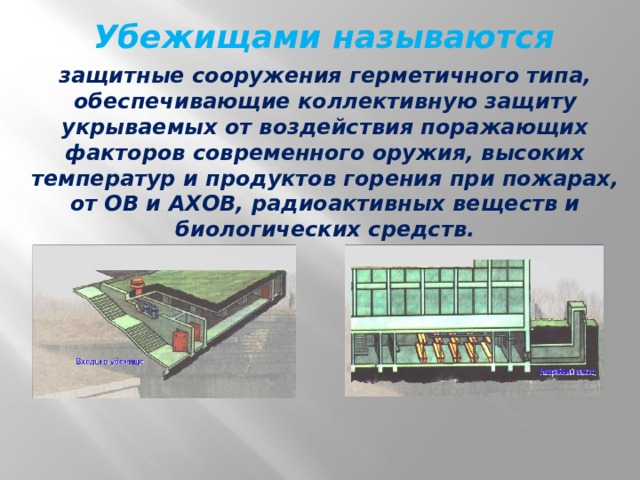

Убежищами называются

защитные сооружения герметичного типа, обеспечивающие коллективную защиту укрываемых от воздействия поражающих факторов современного оружия, высоких температур и продуктов горения при пожарах, от ОВ и АХОВ, радиоактивных веществ и биологических средств.

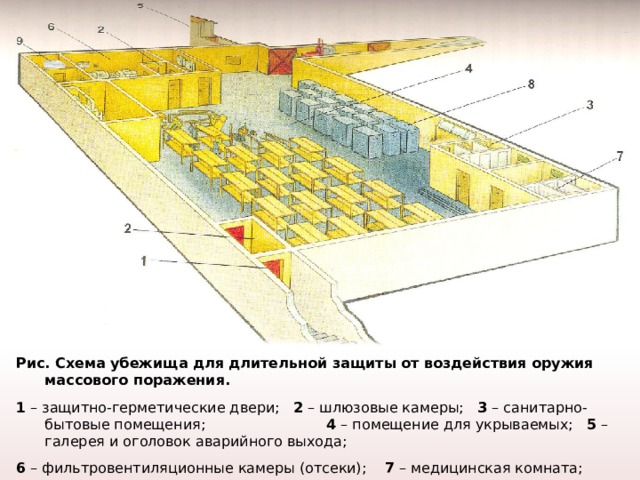

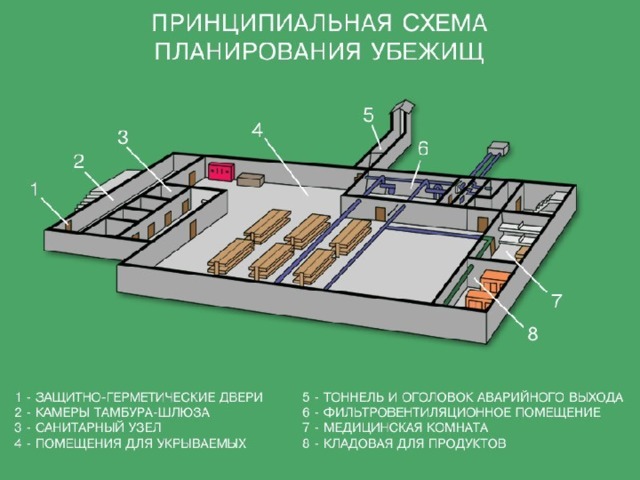

Рис. Схема убежища для длительной защиты от воздействия оружия массового поражения.

1 – защитно-герметические двери; 2 – шлюзовые камеры; 3 – санитарно-бытовые помещения; 4 – помещение для укрываемых; 5 – галерея и оголовок аварийного выхода;

6 – фильтровентиляционные камеры (отсеки); 7 – медицинская комната;

8 – кладовая для продуктов; 9 – дизельная электростанция

Убежище

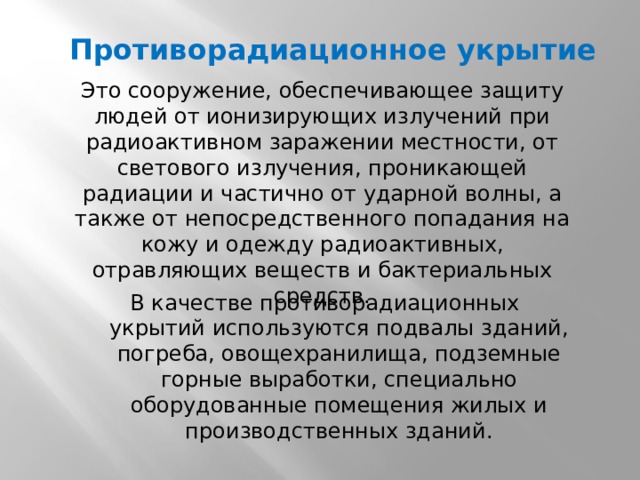

Противорадиационное укрытие

Это сооружение, обеспечивающее защиту людей от ионизирующих излучений при радиоактивном заражении местности, от светового излучения, проникающей радиации и частично от ударной волны, а также от непосредственного попадания на кожу и одежду радиоактивных, отравляющих веществ и бактериальных средств.

В качестве противорадиационных укрытий используются подвалы зданий, погреба, овощехранилища, подземные горные выработки, специально оборудованные помещения жилых и производственных зданий.

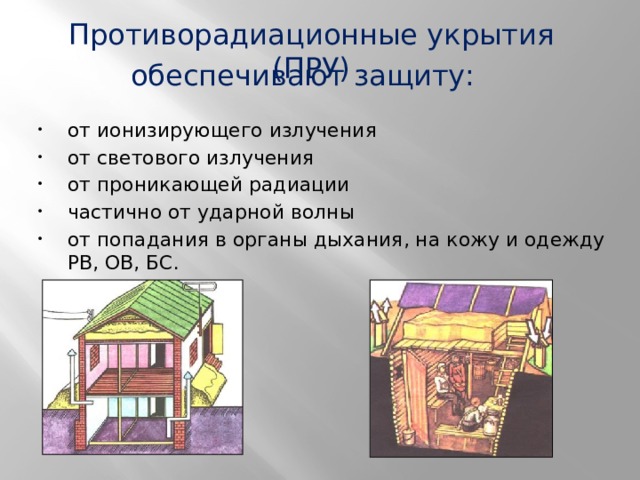

Противорадиационные укрытия (ПРУ)

обеспечивают защиту:

• от ионизирующего излучения
• от светового излучения
• от проникающей радиации
• частично от ударной волны
• от попадания в органы дыхания, на кожу и одежду РВ, ОВ, БС.

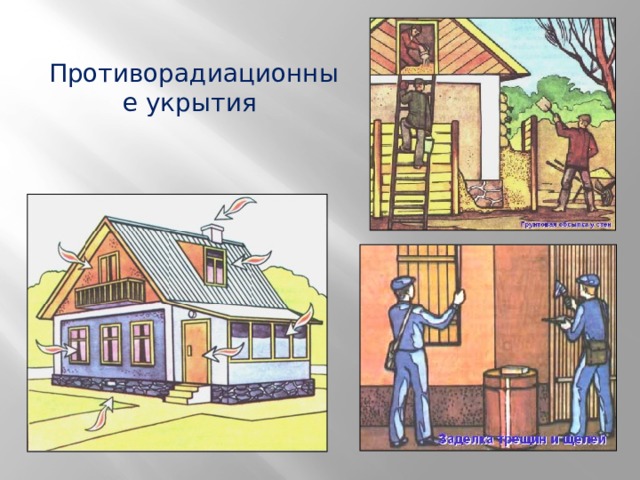

Противорадиационные укрытия

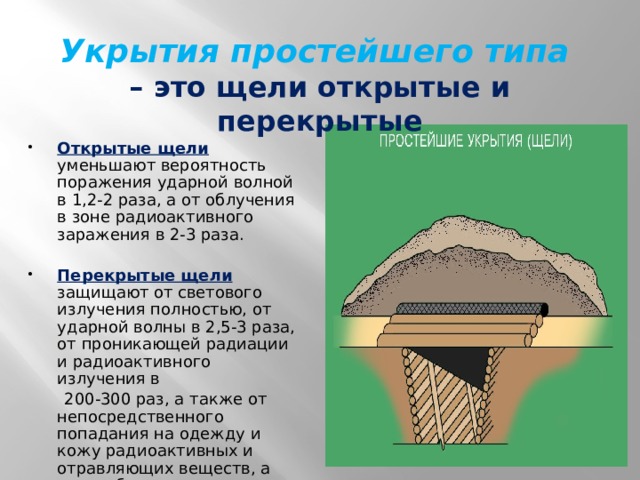

Укрытия простейшего типа – это щели открытые и перекрытые

• Открытые щели уменьшают вероятность поражения ударной волной в 1,2-2 раза, а от облучения в зоне радиоактивного заражения в 2-3 раза.

• Перекрытые щели защищают от светового излучения полностью, от ударной волны в 2,5-3 раза, от проникающей радиации и радиоактивного излучения в

200-300 раз, а также от непосредственного попадания на одежду и кожу радиоактивных и отравляющих веществ, а также бактериальных (биологических) средств.

Простейшие защитные сооружения

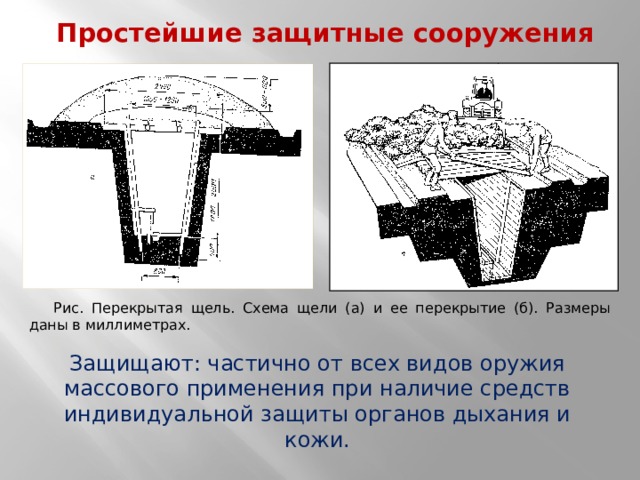

Рис. Перекрытая щель. Схема щели (а) и ее перекрытие (б). Размеры даны в миллиметрах.

Защищают: частично от всех видов оружия массового применения при наличие средств индивидуальной защиты органов дыхания и кожи.

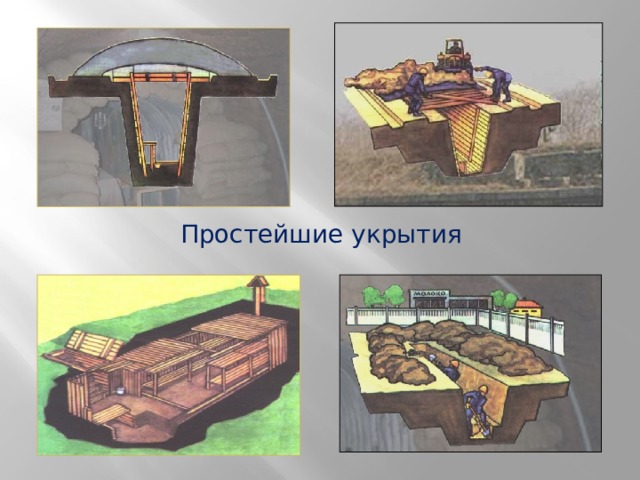

Простейшие укрытия

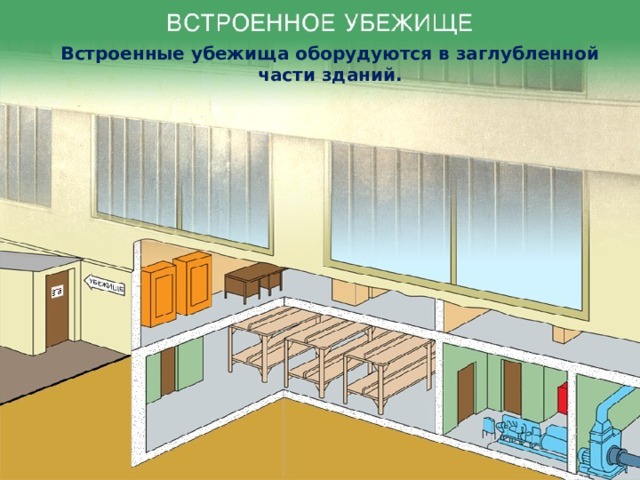

Встроенные убежища оборудуются в заглубленной части зданий.

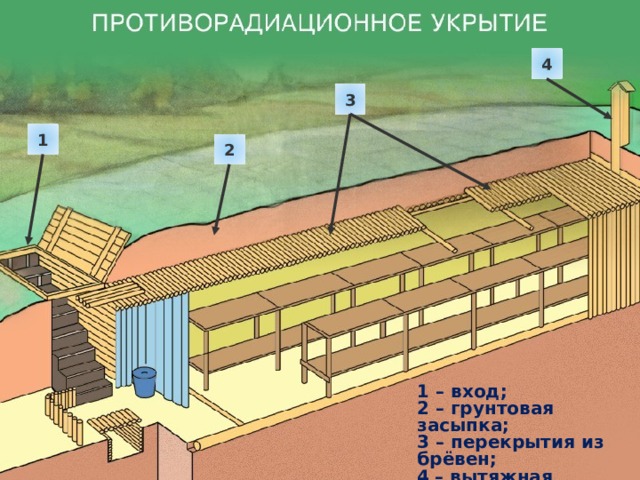

4

3

1

2

1 – вход;

2 – грунтовая засыпка;

3 – перекрытия из брёвен;

4 – вытяжная труба.

Эвакуация населения

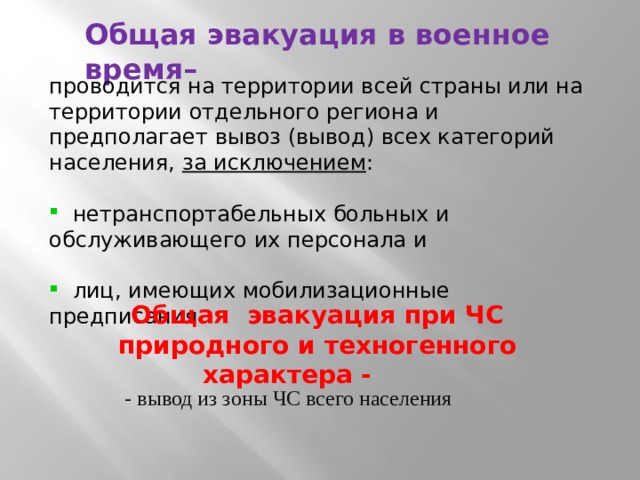

Общая эвакуация в военное время–

проводится на территории всей страны или на территории отдельного региона и предполагает вывоз (вывод) всех категорий населения, за исключением :

• нетранспортабельных больных и обслуживающего их персонала и

• лиц, имеющих мобилизационные предписания

Общая эвакуация при ЧС природного и техногенного характера -

- вывод из зоны ЧС всего населения

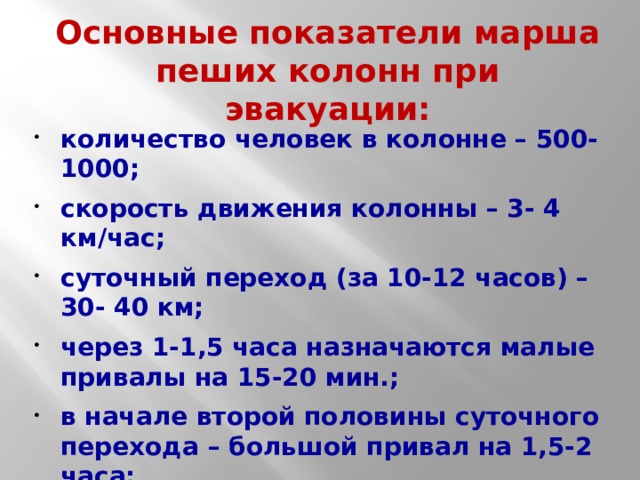

Основные показатели марша пеших колонн при эвакуации:

• количество человек в колонне – 500-1000;
• скорость движения колонны – 3- 4 км/час;
• суточный переход (за 10-12 часов) – 30- 40 км;
• через 1-1,5 часа назначаются малые привалы на 15-20 мин.;
• в начале второй половины суточного перехода – большой привал на 1,5-2 часа;
• расстояние между колоннами – 500 м.

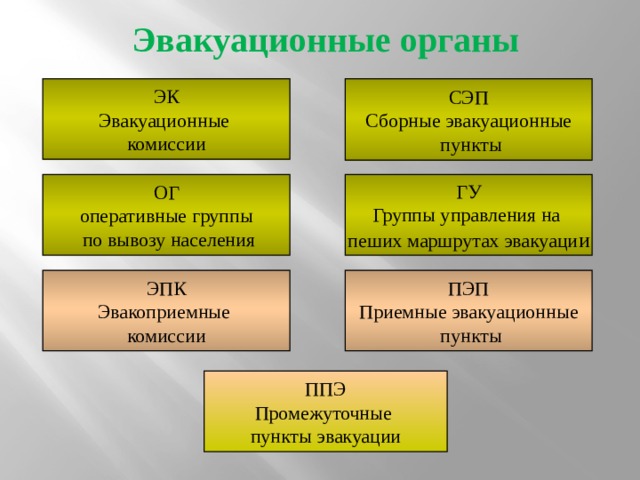

Эвакуационные органы

СЭП

ЭК

Эвакуационные

Сборные эвакуационные

комиссии

пункты

ГУ

ОГ

Группы управления на

оперативные группы

по вывозу населения

пеших маршрутах эвакуаци и

ЭПК

ПЭП

Эвакоприемные

Приемные эвакуационные

комиссии

пункты

ППЭ

Промежуточные

пункты эвакуации

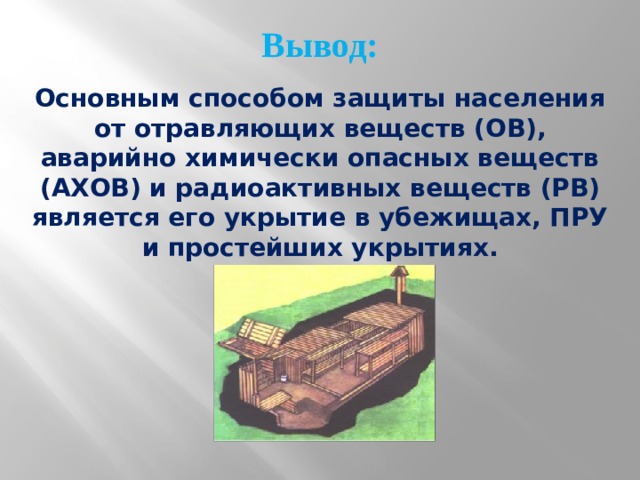

Вывод:

Основным способом защиты населения от отравляющих веществ (ОВ), аварийно химически опасных веществ (АХОВ) и радиоактивных веществ (РВ) является его укрытие в убежищах, ПРУ и простейших укрытиях.

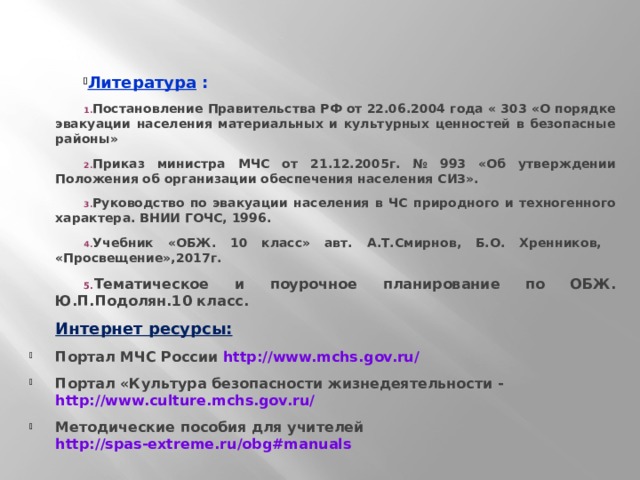

• Литература :

• Постановление Правительства РФ от 22.06.2004 года « 303 «О порядке эвакуации населения материальных и культурных ценностей в безопасные районы»
• Приказ министра МЧС от 21.12.2005г. № 993 «Об утверждении Положения об организации обеспечения населения СИЗ».
• Руководство по эвакуации населения в ЧС природного и техногенного характера. ВНИИ ГОЧС, 1996.
• Учебник «ОБЖ. 10 класс» авт. А.Т.Смирнов, Б.О. Хренников, «Просвещение»,2017г.
• Тематическое и поурочное планирование по ОБЖ. Ю.П.Подолян.10 класс.

Интернет ресурсы:

• Портал МЧС России http://www.mchs.gov.ru/
• Портал «Культура безопасности жизнедеятельности - http://www.culture.mchs.gov.ru/
• Методические пособия для учителей http://spas-extreme.ru/obg#manuals
