Инженерное обустройство парковых зон

Благоустройства парковых зон, неотъемлемой частью которого является иженерное обустройство, предполагающее комфортное рпебывание и отдых на территории парка.

Слайд 2:

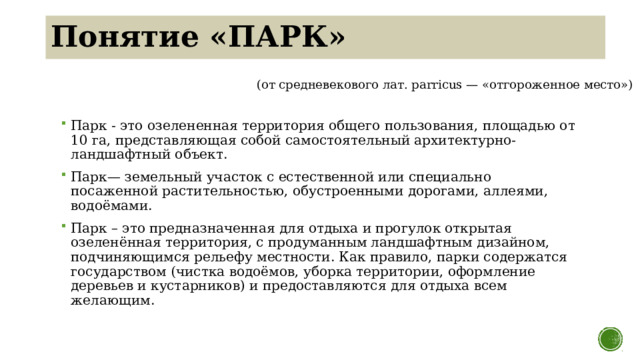

• Парк - это озелененная территория общего пользования, площадью от 10 га, представляющая собой самостоятельный архитектурно-ландшафтный объект.
• Парк— земельный участок с естественной или специально посаженной растительностью, обустроенными дорогами, аллеями, водоёмами.
• Парк – это предназначенная для отдыха и прогулок открытая озеленённая территория, с продуманным ландшафтным дизайном, подчиняющимся рельефу местности. Как правило, парки содержатся государством (чистка водоёмов, уборка территории, оформление деревьев и кустарников) и предоставляются для отдыха всем желающим.

Слайд 3:

Как уже известно, парк представляет собой зеленый массив, который по размерам, размещению в плане населенного пункта и природной характеристике обеспечивает наилучшие условия для отдыха населения и организации, массовых культурно-просветительных, спортивных, политических и других мероприятий.

Зеленые насаждения в нем занимают не менее 70-80% общей площади. Кроме того, на его территории прокладывают благоустроенные пешеходные дорожки с покрытием из щебня, кирпича, плит; водопровод, обеспечивающий поливку не менее 25 % общей площади парка; устраивают наружное освещение и сооружают строения и площадки, предусмотренные проектом.

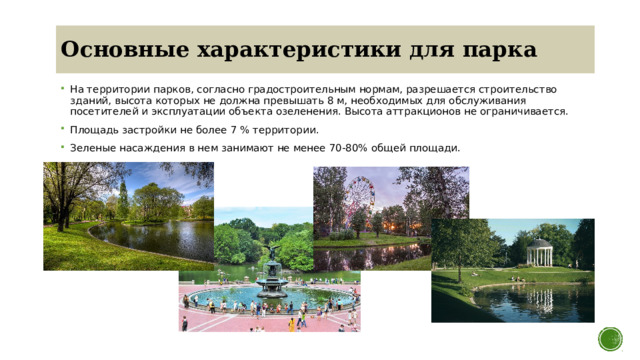

• На территории парков, согласно градостроительным нормам, разрешается строительство зданий, высота которых не должна превышать 8 м, необходимых для обслуживания посетителей и эксплуатации объекта озеленения. Высота аттракционов не ограничивается.
• Площадь застройки не более 7 % территории.

Слайд 4:

На территории города Иркутска могут быть организованы следующие виды парков (РЕШЕНИЕ ДУМЫ ГОРОДА ИРКУТСКА от 25 декабря 2008 года N 004-20-560950/8 «О Правилах благоустройства территории города Иркутска»):

• многофункциональные (предназначены для периодического массового отдыха, развлечения, активного и тихого отдыха, устройства аттракционов для взрослых и детей);
• специализированные (предназначены для организации специализированных видов отдыха);
• парки жилых районов (предназначены для организации активного и тихого отдыха населения жилого района).

Слайд 5:

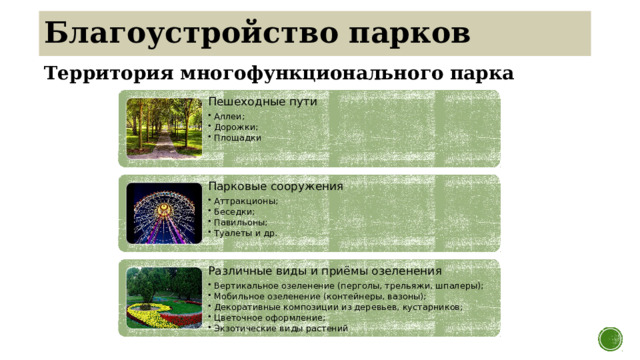

На территории многофункционального парка предусматривается система аллей, дорожек и площадок, парковые сооружения (аттракционы, беседки, павильоны, туалеты и др.), применение различных видов и приемов озеленения: вертикального (перголы, трельяжи, шпалеры), мобильного (контейнеры, вазоны), создание декоративных композиций из деревьев, кустарников, цветочное оформление, экзотические виды растений.

Слайд 6:

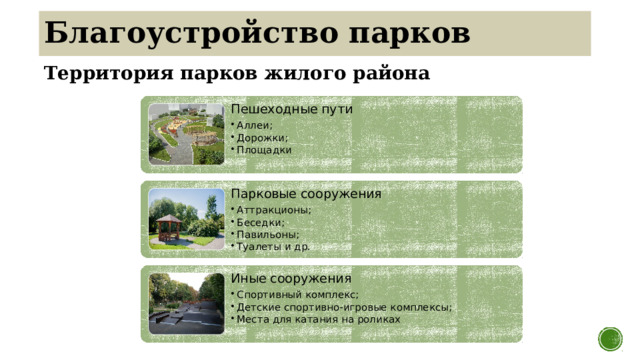

На территории парка жилого района предусматривается: система аллей, дорожек и площадок, парковые сооружения (аттракционы, беседки, павильоны, туалеты и др.). Рядом с территорией парка или в его составе может быть расположен спортивный комплекс жилого района, детские спортивно-игровые комплексы, места для катания на роликах.

Слайд 7:

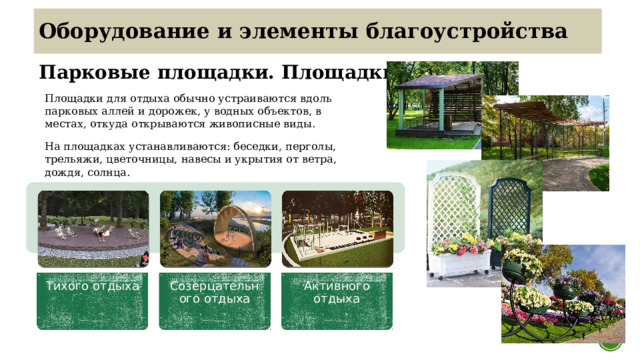

На площадках отдыха устанавливаются беседки, перголы, трельяжи, цветочницы, навесы и укрытия от ветра, дождя, солнца.

Площадки для отдыха обычно устраиваются вдоль парковых аллей и дорожек, у водных объектов, в местах, откуда открываются живописные виды. Они дифференцируются на площадки для тихого, созерцательного или активного отдыха. Для спокойного отдыха создаются площадки небольших размеров — 50—100 кв. м.

Беседки служат украшением парка и размешаются в тихих, уединенных местах с возможностью любования природой. Для беседок одинаково важны удобное расположение, красивая конструкция и отделка.

Бельведеры (итал. belvedere — прекрасный вид), беседки на возвышении, с которых открываются живописные виды, обычно имеют решетчатые стенки либо стенок совсем не имеют.

Беседки, теневые навесы, перголы, трельяжи устанавливаются на площадках отдыха, детских игровых площадках, видовых площадках, пляжах [1, 771.

Перголы и трельяжи служат опорой для вьющихся растений.

Парковая мебель и другое оборудование для отдыха: стационарные и переносные скамейки, столы, кресла, шезлонги, урны и т. п. — относится к наиболее многочисленным и разнообразным предметам на территории парков. Часть скамеек желательно размешать на освещаемых солнцем участках, часть — в тени деревьев. Для удобного отдыха лучше иметь скамьи со спинками.

Слайд 8:

Детские игровые площадки подразделяются на площадки для игр детей разного возраста и интересов: для игр в песке малышей; автомобильные площадки и городки, предназначенные для обучения правилам уличного движения и катания на педальных автомобилях, велосипедах детей среднего возраста; площадки для творческих или подвижных игр детей старшего возраста. Их отличает разнообразие пространственных решений: например, космические комплексы, сказочные крепости и т. п.

Для устройства детских игровых площадок могут использоваться вариабельные строительные детали, позволяющие создавать из типовых элементов разнообразные комплексы. Важно, чтобы игры побуждали детей к творчеству. Для этого создаются, например, «строительные площадки», призванные развить в детях навыки конструирования.

Игровое оборудование детских площадок (тобогганы, качели, горки, бумы, карусели и т. п.) должно быть безопасны и удобны в использовании. Оно проектируется с учетом особенностей разных возрастных групп детей.

Слайд 9:

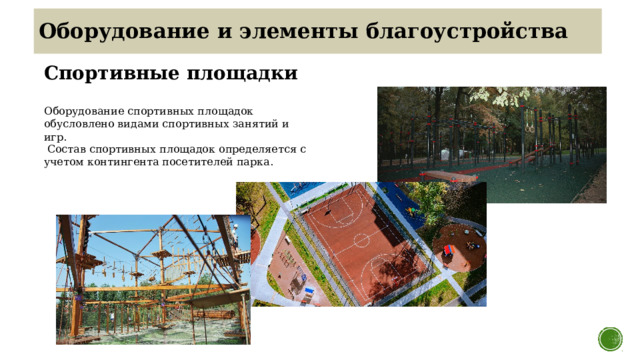

Спортивные площадки имеют стандартные размеры. Состав спортивных площадок определяется с учетом контингента посетителей парка или сквера.

Оборудование спортивных площадок обусловлено видами спортивных занятий и игр. Наряду с оборудованием площадок для спортивных игр (мини-футбола, волейбола, баскетбола, бадминтона, городков, тенниса, настольного тенниса и др.) желательна установка гимнастических комплексов, включающих шведские стенки, брусья, канаты и шесты для лазания, балансиры, конструкции для отжимания и т. п.

Уклоны парковых площадок не должны превышать 2 %. Их покрытия следует проектировать в зависимости от назначения и местоположения. Более предпочтительны естественные травяные покрытия.

Парковое благоустройство включает функциональные элементы (аллеи, дорожки, лестницы, пандусы, террасы, подпорные стенки, мостики и др.) и декоративные (пленэрная скульптура, произведения топиарного искусства, цветочные композиции и др.).

Слайд 10:

В парках обустраиваются естественные водоемы и водотоки и создаются искусственные водоемы и водные устройства.

Обустройство естественных водоемов и водотоков заключается в укреплении берегов, защите территории парка от подтопления и затопления паводковыми водами, создании мест отдыха у воды, обогащении пространственной композиции и улучшении микроклимата парка.

Водоемы большой площади обычно используются как рекреационные и спортивные, малой — как декоративные. Водные объекты могут стать пространственными доминантами паркового ландшафта.

Укрепление берегов водоемов (озер, прудов, водохранилищ и т. п.) и водотоков (рек, каналов и т. п.) осуществляется с помощью одерновки откосов, применения деревянных свай и брусьев, каменных или бетонных элементов. Желательно, чтобы берегоукрепительные сооружения парка имели природный облик.

Создание мест отдыха у воды включает устройство пляжей и мест купания, лодочных станций, других водных объектов. Необходимым условием организации отдыха на воде является удовлетворяющая санитарно-гигиеническим требованиям чистота воды, проточность, глубина, гидрологический и температурный режимы, величина водной поверхности. Например, для катания на лодках и водных велосипедах минимальная ширина акватории — Юм, глубина — 0,8 м; для парусных судов обычно используются водоемы площадью более 100 га исходя из расчета 7—20 га акватории на одно парусное судно [3].

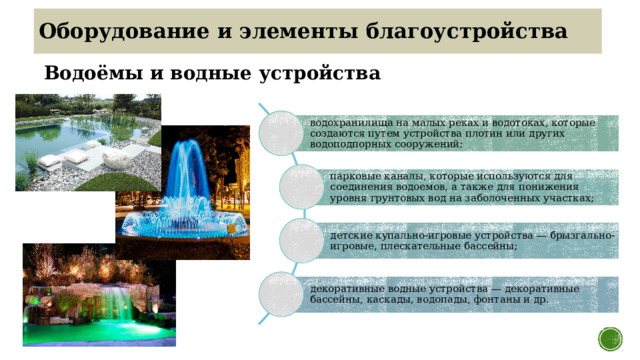

Искусственные водоемы и водные устройства, размещаемые в парках:

• водохранилища на малых реках и водотоках, которые создаются путем устройства плотин или других водоподпорных сооружений;

• парковые каналы, которые используются для соединения водоемов, а также для понижения уровня грунтовых вод на заболоченных участках;

• детские купально-игровые устройства — брызгально-игровые, плеска-тельные бассейны и др.;

• декоративные водные устройства — декоративные бассейны, каскады, водопады, фонтаны и др.

Искусственные ручьи желательно создавать в ложбинах.

Слайд 11:

Инженерное обустройство территории заключается в организации электро-, водоснабжения, канализации. Чтобы свести до минимума земляные работы, связанные с прокладкой инженерных сетей, важно учитывать этот фактор при размещении туалетов, других объектов, требующих подключения к инженерным сетям, и располагать их недалеко от границ парка.

Слайд 12:

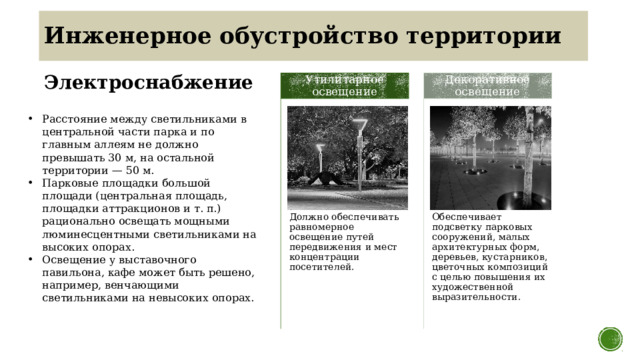

Освещение предназначено для обеспечения безопасного движения пешеходов в вечернее время по дорожкам и аллеям, создавая тем самым комфортные условия для вечерних прогулок.

Наружное освещение территории парка или сквера должно обеспечивать равномерное освещение путей передвижения и мест концентрации посетителей. Вдоль аллей и дорожек обычно размещаются торшерные светильники. Расстояние между светильниками в центральной части парка и по главным аллеям не должно превышать 30 м, на остальной территории — 50 м.

Парковые площадки большой площади (центральная площадь, площадки аттракционов и т. п.) рационально освещать мощными люминесцентными светильниками на высоких опорах. Освещение у выставочного павильона, кафе может быть решено, например, венчающими светильниками на невысоких опорах.

При освещении парковых, территорий следует различать осветительные установки, выполняющие утилитарные и декоративные функции. Установки утилитарного значения обеспечивают освещение путей передвижения пешеходов. Установки декоративного значения предназначены для высвечивания сооружений, скульптур, фонтанов, водоёмов, деревьев, кустарников, цветников. Освещению следует отводить одну из важных ролей в создании ландшафтно-архитектурного облика вечернего парка. При этом все элементы освещения должны быть эстетически привлекательными в дневное время. Все виды осветительных установок должны работать во взаимодействии друг с другом с учетом задач по освещению разных элементов объекта. Яркое освещение водных поверхностей или мокрого асфальта создает дискомфорт для человека - слепящее воздействие. При проектировании освещения пользуются такими светотехническими понятиями, как световой поток, лм; сила света, кд; освещенность, лк и яркость, кд/м . Как показывает опыт, норма средней горизонтальной освещенности элементов сада должна находиться в пределах 2.. .6 лк.

• Световой поток - это мощность световой энергии, измеряемая в люменах, лм.
• Единица освещённости - люкс, лк, - это освещённость поверхности площадью в 1 м световым потоком в 1 лм.
• Единица силы света -кандела, кд, - это световой поток в люменах, лм, испускаемый точечным источником в телесном угле 1 ср, лм/ср.
• Единица яркости света - кандела на 1 м2, кд/м2. Показатель ослеплённости Р - это критерий оценки слепящего действия осветителя.

Слайд 13:

Анализ практики освещения объектов озеленения позволяет рекомендовать нормы освещённости, тип, высоту светильника, интервалы между светильниками на аллеях, дорогах, площадках отдыха. В табл. 2 указываются примерные нормы освещённости садово-парковых конструктивных элементов.

Таблица 2

Нормы освещённости, тип, высота светильника

При освещении парковых территорий используют разнообразные источники света. Наиболее распространены лампы накаливания, дуговые ртутные люминесцентные лампы, натриевые лампы высокого давления. Светильники с натриевыми лампами создают освещение золотисто-оранжевого оттенка предмета и создают «тёплые» тона. Светильники с ртутными лампами освещают предметы голубовато-зелёным цветом и создают «холодные» тона. Для освещения цветников важным является подбор спектрального состава источников света с учётом колористики растений. Главное - не искажать окраску растений. Для освещения деревьев и кустарников используются лампы накаливания в 300, 400, 500 Вт, ртутные лампы в 250 Вт, расположенные на высоте в 1... 1,5 м. Ступени лестниц, участки газонов, цветники, группировки деревьев и кустарников рекомендуется освещать низко расположенными светильниками. Такие светильники выполняют в виде настольных ламп с рефлектором. Они могут иметь форму грибов, шаров, цилиндров различной высоты и конфигурации. В дневное время такие светильники играют роль малых архитектурных форм. Для освещения территорий городских скверов и бульваров применяют светильники типа РТУ-02-259-008-V (Р - с ртутной лампой; Т - венчающий; У - уличный; 02 ~ номер серии; 259 - мощность лампы в Вт; 008 - номер модификации; VI - климатическое исполнение и категория размещения).

Для освещения каскадов, фонтанов светильники, как правило, размещают следующим образом: 1. в специальных камерах на дне фонтанов за остеклёнными окнами;

2. под водой на глубине не более 15...20 см, ближе к выходу струй воды;

3. под водосливом падающих струй воды - каскады;

4. вокруг фонтана - прожектор заливающего света с лампой накаливания мощностью в 500 Вт,

Мощность осветительных средств диктуется формой объекта освещения, характером движения. Яркость водных струй фонтана принимают не менее 300 кд/м . Отношение мощности насосов фонтана должно приниматься не менее: при высоте струи до 3 м - 0,7; от 3 до 5 м - 1; более 5 м-2. Декоративный эффект достигается при установке погружения светильника в местах падения струй на поверхность воды. Освещение садово-паркового объекта разрабатывается по специальному проекту и создается с помощью системы подведенных к светильникам электрических кабелей, проложенных в траншее. В ряде случаев в лесопарках кабели подвешиваются на опорах контактной сети, но это должно быть временной мерой. Выбор источника света основан на экономичности установки и правильной цветопередаче. Опоры для парковых светильников бывают металлическими или железобетонными. Их устанавливают на газонах в одном ряду с деревьями. Осветительную сеть прокладывает, подключает к источнику питания и сдает на включение заказчику специальная строительно-монтажная организация.

Слайд 14:

Водоснабжение территории парка обеспечивается раздельными системами хозяйственно-питьевого и поливочного водопроводов. Хозяйственно-питьевой водопровод прокладывается к зданиям, спортивным сооружениям, местам массового отдыха.

Поливочный водопровод подводится к участкам парка, требующим систематического полива, к искусственным водным устройствам. Поливочный водопровод может питаться из рек, озер и других открытых водоемов.

В современных парках устраиваются специальные системы сбора, очистки и повторного использования дождевой воды.

Хозяйственно-питьевая и противопожарные сети, как правило, проектируются вдоль проездов. Поливочная и фонтанные сети проектируются в соответствии с расположением поливочной аппаратуры и размещением фонтанов на территории парка; эти сети располагаются обычно вдоль пешеходных аллей и дорожек.

Слайд 15:

Организация стока поверхностных вод на объектах озеленения - это комплекс инженерных мероприятий, предусматривающих, прежде всего, отвод поверхностных вод с территории и отдельных участков, осушение и орошение территории объекта путём устройства системы специальных сооружений. Организация поверхностного стока осуществляется комплексным решением вертикальной планировки территории и является непременным условием благоустройства любой озеленяемой территории. Поверхностный сток образуют ливни, дожди, талые воды. В естественных условиях они стекают по склонам, накапливаются в низинах, образуя бессточные места. Поверхностные воды способствуют процессу эрозии почв, являются причиной образования оврагов, оползней, повышения уровня грунтовых вод и затопления парковых дорог, площадок, сооружений. Высокое стояние грунтовых вод резко ухудшает физические свойства почв, их агрономические характеристики, создавая неблагоприятные условия для произрастания растительности. На объектах озеленения, в садах и парках дорожно-тропиночная сеть, площадки для отдыха и занятий спортом должны быть всегда в сухом состоянии.

Залегание грунтовых вод при этом должно находиться на достаточно постоянном уровне, удовлетворять определённым требованиям для этих сооружений. Основной задачей подготовки озеленяемых территорий является отвод поверхностных вод, устранение заболачиваемых участков, осушение участков, отводимых под дороги, площадки отдыха, путём соответствующего понижения уровня грунтовых вод.

Слайд 16:

Существуют три системы организации стока воды с территорий. Закрытая система - когда сток воды отводят с помощью подземной системы трубопроводов - водосточной сети; такая система применима на городских объектах скверов на площадях, бульваров вдоль магистралей, в зонах зрелищных и спортивных комплексов парков. Вода отводится в городскую водосточную сеть.

Открытая система - когда вода отводится с помощью наземной сети канав, лотков, кюветов; открытая система применима на территории посёлков, дачных участков, а также крупных по величине парков и лесопарков. Открытая система отличается простотой в выполнении работ, небольшими затратами материалов и денежных средств, однако имеет сравнительно малую пропускную способность.

Смешанная система водоотвода включает сочетание закрытых подземных водопроводов и открытых канав и лотков; такая сеть применима в городских парках, где имеются выраженные зоны главного входа и аттракционов, спортивные комплексы и зоны пассивного отдыха, имеющие лесопарковый характер насаждений. На территории парков, городских садов, бульваров поверхностный сток можно организовать на участки самих насаждений - на газоны, растительные группировки- путём поднятия дорог над рельефом примыкающих газонов. Такой приём особенно целесообразен в условиях с засушливым климатом. В тех случаях, когда территория озеленяемого объекта имеет избыточное увлажнение, разрабатывают мероприятия, заключающиеся в сплошном понижении уровня грунтовых вод, то есть устраивается открытая система водоотвода. Такая система представляет собой сеть открытых канав, кюветов, лотков различных по ширине, глубине заложения и протяженности. Система состоит из осушителей, собирателей, магистральных каналов и водоприемников. Для создания такой системы разрабатывается специальный проект мелиорации территории. Основной элемент сети - осушители, охватывающие всю осушаемую территорию парка. Опыт показывает, что на заболоченных территориях парков и лесопарков расстояния между осушителями могут составлять 10.. .25 м при глубине заложения в 0,5... 1 м, что позволяет понизить уровень грунтовых вод до 1... 1,5 м.

Слайд 17:

Для конструктивных элементов парка, сада существуют определенные величины уровня залегания грунтовых вод. Такие величины характеризуются так называемой нормой осушения территории. Под нормой осушения территории объекта озеленения понимается наименьшее расстояние от горизонта грунтовых вод до поверхности земли при заданных условиях проектирования. Так, для посадки деревьев в массивах, куртинах, группах, одиночно норма осушения должна быть в пределах 1... 1,5 м. Для газонов со злаковым травостоем такая норма должна быть не более 0,5 м. Основным способом осушения участков городского парка является закрытая система труб, или «дрен», заложенных в почву на разных глубинах.

Дрена - это техническое сооружение, при помощи которого удаляют избыточные грунтовые воды с определенной площади; например, со спортивной площадки или с футбольного поля. Схему сети закрытого дренажа создают по примеру мелиоративной открытой системы. Эффективность действия дренажа зависит от расстояния между дренами-осушителями, которое определяют глубиной заложения дрен при заданной норме осушения.

Дренажи устраивают по специально разработанному проекту, в котором предусматривается:

-    трасса прокладки с указанием уклонов дрен по заданному направлению;

-    конструктивный разрез «тела» дрены;

-    глубина заложения основания дрены.

При минимально допустимых уклонах от i=3...10% основание дрены принято закладывать на глубину 0,7.. .2,0 м. При строительстве плоскостных (спортивных) сооружений применяют поперечную систему всасывающих дренажных линий с отводом вод в водоприемник или канализационную сеть. В этом случае территория, подлежащая осушению, охватывается дренажем со всех сторон и образует кольцевую систему. Вода отводится в один или несколько водоприемников.

Для спортивных площадок используют и другую систему дренажа, так называемый «ёлочный» дренаж. Осушительные дрены располагают под углом друг к другу и подводят их к собирателям из собирателей вода поступает в водоотводную сеть.

Слайд 17:

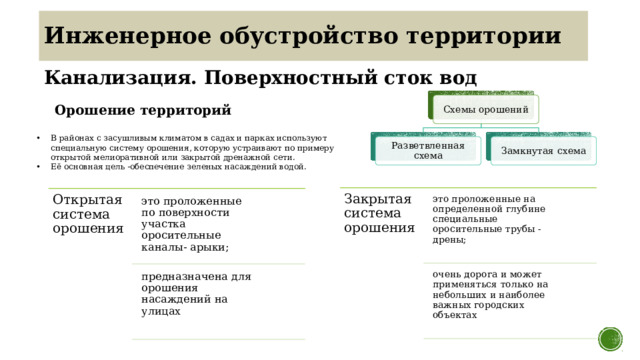

В районах с засушливым климатом в садах и парках используют специальную систему орошения, которую устраивают по примеру открытой мелиоративной или закрытой дренажной сети. Ее основная цель -обеспечение зеленых насаждений водой. Открытая система орошения - это проложенные по поверхности участка оросительные каналы- арыки. Она предназначена для орошения насаждений на улицах. Закрытая система орошения - это проложенные на определенной глубине специальные оросительные трубы - дрены. Для этого применяют гончарные, керамические или бетонные трубы с отверстиями, через которые вода просачивается к корням растений. Закрытая система орошения очень дорога и может применяться только на небольших и наиболее важных городских объектах. При проектировании закрытой системы орошения устанавливают норму орошения, зависящую от площади орошения.

Схема орошения в зависимости от условий рельефа может быть разветвленной или замкнутой. В современных садах и парках для орошения газонов, гольфполей, футбольных полей применимы различного типа установки. Используются дождеватель с системой автоматики - со специальными таймерами, электромагнитными клапанами, датчиками влажности почвы и дождевания. Известна автоматическая дождевальная установка фирмы Rain Bird, которая применяется на газонных площадках для гольфа и футбольных полях. Установка включает блок управления, клапаны, разбрызгивающие форсунки, садовый дождеватель. Блок управления с таймером управляет пуском установки, расходом воды, продолжительностью дождевания. Дождеватели и форсунки соединены с блоком управления и быстро приводятся в действие. Датчики и клапаны контролируют степень увлажнения почвы и при необходимости посылают импульсы на блок управления, который обеспечивает равномерное дозированное дождевание поверхности. Устройство водопровода. Для снабжения садов и парков водой устраивают водопроводную систему специального типа.

Хозяйственный водопровод является неотъемлемой конструкцией технического обслуживания каждого садово-паркового объекта и в зависимости от его размера выполняет различные функции: используется в течение всего года для нужд жилых, общественных и коммунально-бытовых зданий, находящихся на объекте, а также при заливке катков и других зимних игровых и спортивных сооружений. Поливочный водопровод устраивают для обеспечения полива зеленых насаждений, садово-парковых дорожек и площадок, плоскостных спортивных сооружений.

Слайд 19-20:

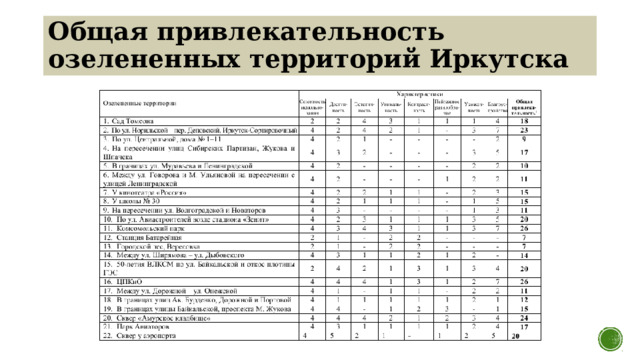

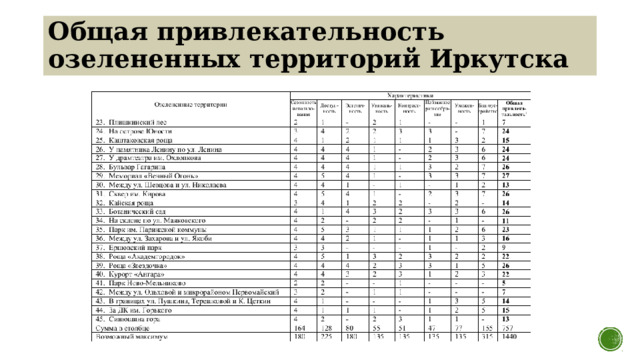

Все ОТ были оценены по десяти характеристикам для получения общей оценки привлекательности объекта (табл. 6). Каждая характеристика имеет свои критерии оценок в баллах.

1. Сезонность эксплуатации (от 1 до 4 баллов) определяется в зависимости от использования населением.

2. Доступность (1-5) - до остановки транспорта не более 100 м оценивается в 1 балл, по баллу прибавляется за наличие маршрута из каждого округа города.

3. Эстетичность (1-4) - наличие элементов декора: ограждений, малых архитектурных форм, объектов ландшафтного дизайна, например, клумб, художественной подрезки кустарников и деревьев.

4. Уникальность (1-3) определяется наличием особенных архитектурных или природных черт, например, породного состава деревьев и кустарников, редких видов, церквей, зоопарков, кинотеатров, специальных площадок для игр или других развлечений.

5. Контрастность (1-3) - наличие на объекте участков, покрытых лесной, луговой растительностью; водных объектов, может быть, холмов, гор, скал преимущественно природного происхождения.

6. Пейзажное разнообразие (1-3) определяется наличием искусственно созданных условно природных участков: лугов, газонов, водоемов, альпийских горок, японских садов, аллей и др.

7. Ухоженность (1-3) - за отсутствие мусора, сломанных веток и поваленных деревьев.

8. Благоустройство (1-7) - по баллу дают каждый из следующих элементов: дорожки, лавочки, места для сбора мусора, освещение (на большей части объекта), места для укрытия (навесыв, беседки и др.), кафе, туалеты (последние два должны быть хотя бы в радиусе 50 м от объекта рекреации).

Общая привлекательность складывается из суммы баллов всех восьми критериев.

Максимально возможный балл общей привлекательности составляет 31, он не достигнут ни одним объектом. Средний балл всех объектов - 16,8, что составляет чуть больше половины от максимально возможного количества баллов. Выше 20 баллов набрали наиболее популярные и известные каждому жителю нашего города объекты, и ниже 10 - городские леса и лесопарки.

Ближе всего к максимуму - показатель «сезонность», из 180 возможных в сумме баллов - 164. Это ясно указывает, что жителям необходимы такие участки рекреации. «Доступность» объектов невысока - 128 из 225, можно отметить тот факт, что некоторые из них расположены от остановочных пунктов общественного транспорта на значительном удалении, более километра, а значит, несмотря на наличие связи между округами, их вряд ли широко используют жители других районов города. Низкие значения эстетичности, уникальности, контрастности и разнообразия свидетельствуют о практическом отсутствии «своего» лица у объектов городского озеленения. Невысокий показатель благоустройства и ухоженности подтверждают этот факт и дополнительно указывают на недостаточное внимание со стороны администрации муниципального образования к ОТ г. Иркутска.
