Искусственные источники света

Тема: Виды ламп освещения

Цель: Ознакомиться с основными источниками искусственного света

Искусственные источники света — технические устройства различной конструкции и с различными способами преобразования энергии, основным назначением которых является получение светового излучения (как видимого, так и с различной длиной волны, например, инфракрасного). В источниках света используется в основном электроэнергия, но также иногда применяется химическая энергия и другие способы генерации света (например, триболюминесценция, радиолюминесценция и др.).

- лампы накаливания;

- люминесцентные лампы;

- галогенные лампы;

- светодиодные лампы;

- энергосберегающие лампы;

- металлогалогенные лампы;

- дуговые ртутные лампы;

- инфракрасные лампы;

- неоновые лампы;

- натриевые лампы;

- ксеноновые лампы;

- керосиновые лампы;

- кварцевые лампы;

- газоразрядные лампы;

- ультрафиолетовые лампы;

Лампы накаливания

Самый первый искусственный источник света, придуманный Т.Эдисоном в конце 19 века. Свечение основано на прохождении тока через вольфрамовую нить накаливания. Нить накаляется до 3000⁰С и начинает светиться. Вольфрамовая спираль помещается в стеклянную колбу, которая заполнена либо инертными газами, либо вакуумом.

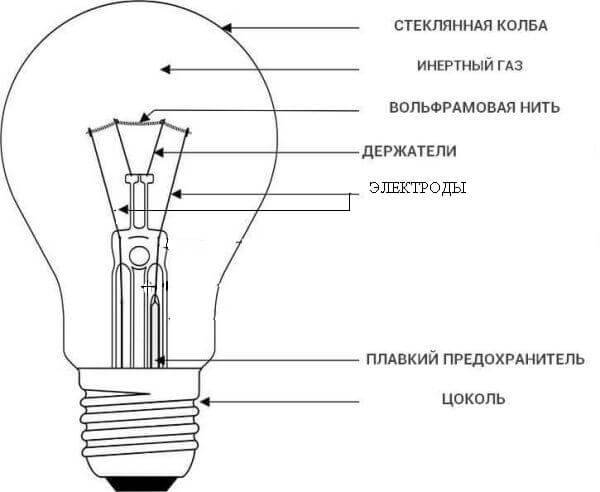

Конструкция лампы накаливания

Несмотря на простую конструкцию лампы накаливания различаются по форме, размерам и назначению. Могут работать от разных напряжений: 220, 12, 24 и 36 В. Светят они теплым светом 2700 К, цветопередача высокая – свыше 90. Выпускаются разной мощности, стоят мало. К тому же они не зависят от перепадов напряжения в сети, работают при минусовых температурах, не требуют особой утилизации.

К недостаткам можно отнести минимальную светоотдачу, высокое энергопотребление, низкий срок службы, хрупкость, сильное нагревание при работе.

Современным подвидом стали модные винтажные лампы Эдисона. Конструктивно они изготавливаются так же, как лампы накаливания, но в самых причудливых формах, цветах и вариациях. Винтажные источники света используются для декорирования интерьеров под старину и в стиле «лофт».

Галогенные

Модернизированная версия лампы накаливания. Главное усовершенствование состоит в добавке галогенов (смеси паров брома и йода) к инертному газу в колбу. Это приводит к тому, что ионы вольфрама в колбе ионизируются и вступают в реакцию с парами галогенов. Получившаяся молекула оседает на нагретую спирать и разлагается. В итоге вольфрам снова переходит в металлическую фазу. Весь процесс способствует увеличению срока службы и светоотдачи, снижению размеров колбы. Уменьшение габаритных размеров стало возможным благодаря особому кварцевому стеклу, которое используется для колбы. Кварцевое стекло выдерживает более высокие температуры, чем обычное.

«Галогенки» находят свое применение во многих сферах: уличное освещение, общее и точечная подсветка в квартирах, прожекторы, низковольтное освещение, автомобильные фары и др. Они обладают всеми достоинствами ламп накаливания и повышенной светоотдачей, сроком службы.

Из минусов отмечается, что при работе колба сильно нагревается. Нельзя трогать лампу голыми руками: на ней останется жир от пальцев, который в итоге приведет к скорой поломке. Также «галогенки» чувствительны к перепадам напряжения в сети.

Газоразрядные источники света (ГРЛ)

Принцип действия газоразрядных ламп основан на явлении электрического разряда в газах. Появление светового излучения у  ГРЛ разных типов несколько различается физически. А в конструкции немало общего.

Общее устройство ГРЛ

Их общая конструкция состоит из разрядной трубки (или горелки), к которой припаяны электроды (основные и поджигающие). Горелка изготавливается из специального кварцевого или керамического тугоплавкого стекла. Трубка и электроды помещены во внешнюю колбу.  Внутрь колбы закачиваются разные газы в зависимости от типа источника света.

В устройство дуговых ламп входит токоограничивающий резистор, который необходим для контроля над возникающим в колбе разрядом. Вместо резистора могут применяться внешние балласты (дроссели): электромагнитные или электронные. Также для стабильной работы в схему включается пускорегулирующая аппаратура, а для первоначального розжига – импульсное зажигающее устройство.

ГРЛ применяют в уличном, бытовом, промышленном, автомобильном, кино- и театральном освещении, сельском хозяйстве.

В соответствии с Минаматской конвекцией с 2020 года запрещается производство некоторых ртутьсодержащих изделий: в том числе ДРЛ, МГЛ.

Характеристики некоторых ГРЛ приведены в таблице.

Лампы ДРЛ.

Лампа ДРЛ является электрическим газоразрядным светотехническим устройством для искусственного освещения. Излучение возникает благодаря столбу дугового электрического разряда. Пары ртути светят видимым голубым или фиолетовым спектром и невидимым глазу ультрафиолетом. Последний возбуждает люминофор, нанесенный на внутреннюю часть колбы. В итоге получается яркий белый свет.

Аббревиатура расшифровывается – Дуговые Ртутные Лампы. Термин «ртутная лампа» или «РЛ» — общепризнанный. Он используется в технической документации.

• Д – дуга.

• Р – ртуть.

• Л – люминофор (источник света).

Физическим принципом работы является электрический разряд в ртутных парах.

При маркировке присутствует еще и цифра, обозначающая мощность. К примеру, ДРЛ-250 – 250 Ватт, Дуговая Ртутная Лампа.

ДРЛ предназначены для освещения больших площадей. Обычно они применяются в уличном освещении, на автозаправках, дорогах. Часто их используют на складах. Т.е. там, где не нужно высокое качество цветопередачи.

Для постоянного использования в жилом помещении их не применяют. Это объясняется малым коэффициентом цветопередачи и долгим выходом на штатный режим. В домашних условиях, как минимум, неудобно ждать около десяти минут после щелчка выключателем.

Очень часто они встречаются в осветительных установках для выставочных комплексов. Здесь их преимущества раскрываются в полной мере – максимальный мощность может составлять 1кВт, при этом световой поток достигает 52000 люмен.  Свечение у них, как правило, одного цвета – 5500 кельвинов.

ДРЛ

ЛЛ и КЛЛ

Лампы люминесцентные (газоразрядные) — это колба с парой электродов. Им можно придать любую форму. При подаче напряжения между электродами начинается эмиссия электронов (тлеющий разряд), создающая излучение света. Свет этот мы не можем видеть. Спектр в ультрафиолетовом диапазоне. Чтобы мы могли получить видимый свет (длина волны должна быть в пределах видимого нами спектра) внутреннюю поверхность колбы покрывается веществом, которое может излучать видимый свет – люминофором. При разряде люминофор начинает светиться. Герметичная колба заполнена инертным газом и парами ртути. Ее наличие необходимо для тлеющего разряда. Жидкий металл его усиливает. Инертный газ безвреден для человека, так как он не вступает ни в какие химические реакции. Но, ртуть – метал опасный для человека. Поэтому возникают проблемы утилизации и вопросы о том, как избежать ртутного заражения.

ЛЛ

ЛЛ чаще применяются для освещения промышленных предприятий, цехов и офисов. КЛЛ – для бытового и промышленного освещения. Компактные лампы отличаются свернутой в спираль формой стеклянной колбы. Это сделано для минимизирования размеров лампы. Необходимая пускорегулирующая аппаратуры КЛЛ «спрятана» в цоколь.

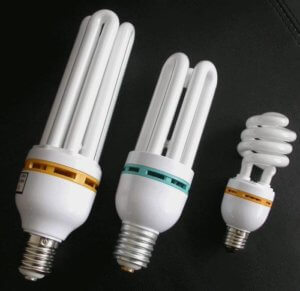

КЛЛ

Характерным преимуществом ЛЛ является низкое нагревание колбы, а недостатком – плохая работа при низких температурах (ниже +5⁰С). Показатели спектральной цветопередачи существенно выше, чем у раскаленной вольфрамовой нити. Их свет дает натуральные оттенки, для глаз такое освещение более полезно, а глаза устают меньше.

ДНаТ

ДНаТ – Дуговая Натриевая Трубчатая лампа. Сейчас осветительные приборы на этом типе ламп постепенно приобретают статус «пенсионеров». Этот тип источника света прост, и надежен. Тот факт, что он до сих пор не снят с производства также говорит о его востребованности.

Натриевые лампы низкого давления были сконструированы в тридцатые годы. С 1960 года они практически полностью сняты с производства металлогалогеновыми. Развитие этих газоразрядных источников света протекало практически одинаково и в СССР, и в Европе.

Основная функция – освещение улиц, освещение агрокультур (научно — досветка).  Но они также применяются и для освещения спортивных залов, иногда ими освещают подземные переходы. Частно ДНаТ можно встретить на производственных предприятиях. Но, чаще применяется освещение комбинированного типа в связке с металлогалогенными лампами (МГЛ). Если посмотреть терминологию, то более верно их называть НЛВД – натриевая лампа высокого давления, либо High-Pressure Sodium Lamp. В постсоветском пространстве устоялась аббревиатура ДНаТ. Во времена СССР ДНаТ выпускались многими заводами.

Также ДНаТ характеризуются высокой светоотдачей (150-200 лм/Вт) и долгим сроком службы.

Классификация натриевых ламп

Натриевые источники света имеют два подтипа:

• Низкого давления (НЛНД).

• Высокого давления (НЛВД).

Лампы низкого давления не обрели популярности и сейчас уже не применяются, хотя они характеризуются лучшими показателями энергоэффективности. Самый большой их недостаток – очень плоха цветопередача, вплоть до того, что невозможно идентифицировать настоящий цвет освещаемого предмета. Не исключено неправильное восприятие формы объекта.

Лампы высокого давления, напротив, несмотря на свой длительный стаж в освещении еще востребованы. На них имеется спрос. Они классифицируются на три типа:

• ДНат (обычная дуговая натриевая лампа).

• ДНаЗ – тот же ДНаТ, но меньшей мощности и с напылением зеркального слоя на внутренней поверхности стенки колбы. Это отражатель для увеличения светоотдачи.

• ДРИЗ, ДРИ —Дуговая Ртутная с Излучающими добавками и Зеркальным слоем.

ДНаТ

МГЛ

Конструкции лампы представляет собой разрядную трубку(горелка) со впаянными электродами, помещенную в колбу. К колбе присоединяется цоколь. Разрядная трубка изготавливается из особого тугоплавкого стекла (кварцевого или керамического). Внутрь закачивается инертный газ (аргон) с добавками металлической ртути и галогенидов металлов (йодиды натрия и скандия). Горелка помещена во внешнюю колбу из боросиликатного стекла. Внешняя колба снижает теплопотери разрядной трубки, фильтрует ультрафиолетовое излучение от горелки. Также внешняя колба защищает от механических повреждений.  Она заполнена азотом.

Применяются МГЛ с одной колбой. Они используются в процессах, где необходимо ультрафиолетовое излучение. Либо колба изготавливается из особого безозоновго кварцевого стекла, не пропускающего УФ-лучи.

Существуют МГЛ с двумя цоколями для работы в горизонтальном положении.

Принцип свечения МГЛ основан на плазме дугового разряда высокого давления. Когда лампа не работает, галогениды и ртуть сконденсированы на стенках разрядной трубки в виде пленки. Для начала работы необходим высоковольтный импульс от специального зажигающего устройства. После подачи импульса в горелке появляется тлеющий разряд, происходит испарение галогенидов. Разряд превращается в дуговой – соли и ртуть разлагаются на ионы. Ионизированные атомы ртути возбуждаются и начинают светиться. Весь процесс занимает 10-15 минут. Анионы галогенов тоже светятся в определенном спектре. Именно они позволяют создавать источники света разные по цветовой температуре и цвету.

Инертный газ необходим для протекания тока через разрядную трубку, когда источник света неразогрет и ртуть с галогенидами находится в твердом состоянии.

Для контроля заряда при разогреве лампы ток ограничивают балластами: электромагнитными (дросселями) или электронными. Дроссели дешевле, но электронные устройства исключают мерцание лампы и увеличивают ее КПД.

МГЛ

Для домашнего освещения металлогалогенные лампы не подходят: слишком много недостатков. Однако их достоинства обуславливают широкое применение в других отраслях:

• Кино- и фотосъемка, театральное освещение и освещение массовых уличных мероприятий.

• Поисковые прожекторы.

• Фары различных транспортных средств.

• Освещение открытых пространств: вокзалов, аэропортов, стадионов, строительных объектов и т.д.

• Освещение промышленных зданий, цехов.

• Уличное освещение в городах.

• Освещение в теплицах, оранжереях, аквариумах.

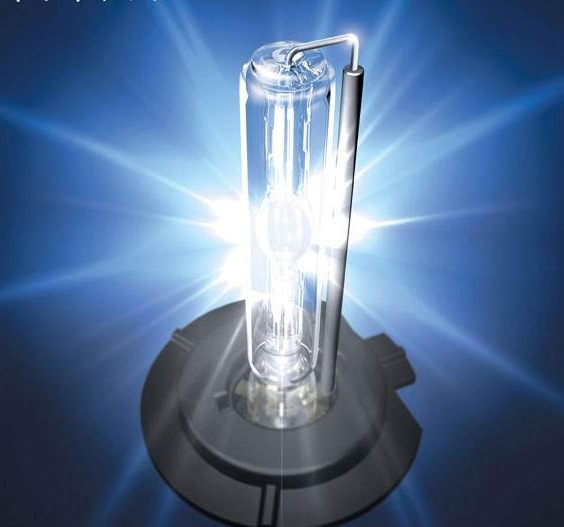

Ксеноновые

Ксеноновая дуговая лампа (КДЛ) светит за счет появления электрической дуги в колбе в атмосфере ксенона. Конструкция довольно простая: стеклянная колба, электроды и корпус, в котором все закреплено.

Колба изготавливается из кварцевого стекла. Только такое стекло выдерживает высокое давление (до 30 атмосфер в нерабочем состоянии и 120 атмосфер при свечении) и температуру, которые необходимы для работы лампы. Некоторые колбы для особых назначений производят из сапфира. Он расширяет спектральный диапазон излучаемого света и увеличивает срок службы КДЛ.

В зависимости от назначения колба имеет разные формы: трубка, U-образная, спираль, шар.

Электроды изготавливаются из тугоплавкого вольфрама, который легируется торием. Добавка тория повышает скорость разгорания лампы. Чтобы снизить разницу в коэффициентах теплового расширения вольфрама и стекла, применяют специальный буферный сплав: инвар (смесь никеля и железа). С одной стороны он вплавляется в колбу, а с другой – в него вваривают электроды. Также вольфрамовые электроды соединяются с конденсатором в корпусе лампы. Конденсатор имеет заряд высокого напряжения, доходящий до 2000 В.

В некоторые модели КДЛ встраивают третий разжигающий электрод. Он предназначен для первоначальной ионизации ксенона и запуска разряда лампы.

При работе анод очень сильно нагревается, поэтому для мощных КДЛ конструкцией предусмотрено охлаждение. Источники света мощностью до 4 кВ охлаждают воздухом, а свыше – воздухом и водой.

Принцип работы.

Ксеноновая лампа светит за счет появления плазмы около катода. При прохождении через ксенон электрического тока возникает ионизация газа. Начальную стадию ионизации обеспечивает мощный электрический заряд, который накапливается в конденсаторе. Этот заряд превращается в высоковольтный импульс при помощи повышающего трансформатора. Для розжига необходим импульс напряжения, доходящий у мощных КДЛ до 50 кВ (обычно 20-30 кВ). Трансформатор разряжает конденсатор – электрический импульс проходит через лампу, вызывая первичную ионизацию газа. В лампах с дополнительным электродом он берет на себя функцию розжига. Для поддержания свечения необходимо гораздо меньшее напряжение: 85 В.

Далее ток возбуждает все новые и новые атомы ксенона. Электроны переходят на новые орбитали, обладающие большей энергией. Когда же электроны возвращаются обратно, то излишек энергии выделяется в виде фотона света. Лампа начинает светить, причем светящаяся область похожа на конус около катода. При использовании не чистого ксенона, а его смеси с парами ртути, светятся области у обоих электродов.

Кварцевое стекло пропускает ультрафиолет, поэтому при работе источника света образуется озон. Он вреден для человека. Для работы КДЛ в помещениях требуется принудительная вентиляция.

Виды ксеноновых ламп.

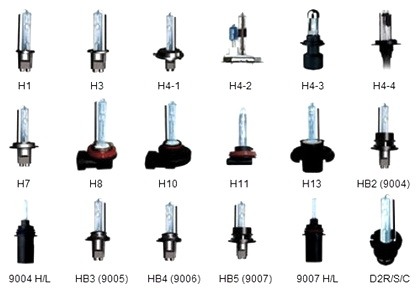

Разновидности цоколей ксеноновых источников света.

В зависимости от назначения существует три типа разных цоколей: Н, НВ и D.

По конструктивному выполнению выделяют шаровые, трубчатые и керамические источники света.

Шаровые ксеноновые лампы небольшие, колба в виде шара. Отличительными чертами являются небольшой размер светящейся области и высокая яркость света.

Электроды находятся на минимальном расстоянии друг от друга: 3-6 мм или 0,3-2,5 мм у ламп специального назначения. Мощность шаровых источников света достигает 7  кВт.

По российским стандартам шаровые лампы обозначаются, как ДКсШ (дуговая ксеноновая шаровая).

Такой тип источников света нашел широкое применение для фар автомобилей.

Керамические  источники света отличаются наличием керамической колбы, в которой выполнены отверстия для прохождения ультрафиолета. Применяются в медицине и фармацевтике для обеззараживания.

Трубчатые КДЛ имеют в составе колбу в виде трубки разной длины и диаметра.  Электроды могут располагаться на значительном удалении друг от друга. По российским стандартам обозначаются, как ДКсТ (дуговые ксеноновые трубчатые). Мощность таких ламп находится в пределах 2  Вт − 50  кВт.

Для правильного и безопасного использования трубчатых ксеноновых ламп необходимы устройства для ограничения силы тока, которые встраиваются в электрическую схему. Такой тип источников света используются для наружного и внутреннего освещения больших площадей и объектов.

Кроме того существует деление КДЛ на следующие типы:

• долгого использования с короткой дугой (аналогично ксеноновым лампам для фар);

• долгого использования с длинной дугой (аналогично трубчатым);

• лампы-вспышка (с дополнительным третьим электродом для разжигания).

Также выделяют лампы, работающие на постоянном и переменном токе.

Технические характеристики.

1. Срок службы. Довольно долгий: около 3000 ч. В конструкции лампы отсутствуют элементы, которые могут «перегореть». Срок службы ограничивается особенностями устройства. При долгом использовании из-за высокого разогрева стекло становится хрупким, темнеет из-за налета металла на стекле, электроды приходят в негодность и оплавляются.

2. Мощность ксеноновых источников света может доходить до 50 кВ.

3. Высокая цветопередача: свыше 80%. Такой свет очень комфортен для глаз, в нем не искажаются цвета. Поэтому КДЛ находят широкое применение при фото и киносъемках.

4. Цветовая температура. Спектр света ксеноновой лампы максимально приближается к солнечному. Человеческому глазу он кажется белым. Цветовая температура излучения начинается от 4000 К. За счет применения некоторых добавок к ксенону возможны другие спектральные цвета: 4300 К и 5000 К. В фарах автомобилей чаще всего применяют источники света с температурой 4300, 5000 и 6000 К.

Где применяются.

С точки зрения экономики самой выгодной областью применения КДЛ является освещение больших открытых пространств. Это освещение площадей, стадионов, катков, карьеров, строительных площадок, огромных производственных цехов.

За счет отличной цветопередачи ксеноновые лампы успешно применяют в проекторах, театральном,  сценическом, киноосвещении, фотоаппаратуре.

В оптических приборах КДЛ используют, когда необходима минимальная светящаяся область источника света. Это обеспечивает точность фокусировки прибора. Также КДЛ используют в климатических камерах при испытаниях различных материалов на светостойкость, установках радиационного нагрева, фотоэкспонирования и т.п.

В последние десятилетия ксеноновые лампы получили в производстве автомобильных фар. Однако, из-за яркости света законодательно требуется установка дополнительной системы регулировки угла наклона фар и фароомывателей.

Ртутно-ксеноновые и керамические лампы применяют в медицине для физиотерапии, стерилизации и озонирования.

Неоновые лампы

Конструкция неоновой лампы.

Устройство чрезвычайно простое: 2 электрода, стеклянная колба в форме трубки с неоном под низким давлением.

Принцип работы тоже не очень сложен. Под действием электричества нейтральная молекула неона «отдает» электрон с внешней орбитали. Оставшаяся частица превращается в катион – ион с положительным зарядом. После ионизации катион движется к отрицательному катоду, а электроны – к положительному аноду. Возникает протекание тока через трубку.

В процессе движения катионы и электроны постоянно сталкиваются. Происходит обмен энергией. Если электрон ее получает, то уходит на более высокую орбиталь. Во внешнюю среду выделяется тепло. Если электрон теряет энергию, то спускается на орбиталь пониже. Это вызывает свечение – выделение фотонов. В результате  трубка светится красно-оранжевым цветом.

Неоновые лампы относятся к газоразрядным. Непосредственно неоновая трубка светит красно-оранжевым светом. Для получения других цветов используют иные газы VIII группы Периодической системы. Гелий дает бело-оранжевый свет, аргон – сиреневый, криптон – сине-белый, ксенон – бело-голубой. Впрочем, называют их все равно неоновыми.

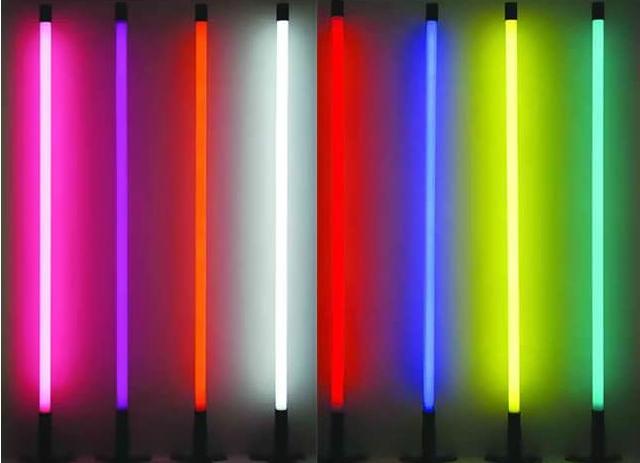

Разные цвета газоразрядных трубок.

Применяют 2 методики, чтобы получить других оттенков. В первом случае происходит смешение нескольких газов. Иногда примешивают небольшие объемы зелено-голубых паров ртути. В результате смешения газов получают много разнообразных оттенков.

Во втором случае на стенки стеклянной колбы наносят слой люминофора. При протекании тока лампа будет светиться разными цветами.

Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.

 За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).

Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.

Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.

При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.

Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.

Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.

Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.

Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.

Преимущества гибкого неона перед трубками:

— механическая стойкость;

— водонепроницаемость;

— простота монтажа;

— декоративность;

— низкая цена.

Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.

Устройство холодного неона.

Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.

Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные  преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.

Разные оттенки получают смешением газов (иногда добавляют зелено-голубые пары ртути) либо нанесением люминофора на колбу.

Применяются в основном в декоративных целях и в наружной рекламе.

Светодиодные (led)

Излучение в светодиодных лампах основано на явлении рекомбинации в двух разных полупроводниках. В составе первого преобладают электроны, в составе второго – положительно заряженные ионы. Когда между проводниками протекает ток, то на границе материалов электроны и дырки рекомбинируют друг с другом. В итоге появляется световое излучение. В зависимости от материалов полупроводников различается длина волны света и его цветовая температура.

Конструкция led

Светодиодная лампа Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

• Цоколь – элемент, который вкручивается в патрон люстры или другого светильника. Чаще всего для бытового применения выпускают винтовой цоколь типа Е27 и Е14. Он изготовлен из латуни с никелевым антикоррозийным покрытием. Для других нужд выпускаются источники света со штырьковым цоколем.

• Драйвер – элемент, который стабилизирует поступающее напряжение, преобразуя переменный ток в постоянный. Также он обеспечивает питание светодиода. Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. В недорогих LED изделиях драйвер может отсутствовать. Вместо него применятся простой блок питания, не обеспечивающий стабилизации тока и напряжения. Также драйвер не устанавливают в миниатюрных лампочках из-за нехватки места внутри корпуса.

• Радиатор – элемент, который отводит тепло от светодиодов и обеспечивает для них оптимальный температурный режим работы. Обычно он составляет видимую часть корпуса осветительного прибора. Радиатор может изготавливаться из различных материалов: от дорогой керамики до дешевого пластика. Алюминиевые и композитные материалы занимают среднюю нишу: они достаточно бюджетны и качественно отводят тепло.

• Рассеиватель – прозрачный «колпак», который помогает распределять свет в пространстве. Изготавливается в виде полусферы для рассеивания пучков света под широким углом. В качестве материала применяют поликарбонат или пластик. Кроме этого рассеиватель предотвращает попадание внутрь корпуса пыли и влаги. Для смягчения резкости света и уменьшения раздражающего влияния на глаза этот элемент изнутри покрывают люминофором. При этом достигается цветовая температура, аналогичная естественному освещению.

• Светодиоды – главный рабочий элемент лампы. За счет работы диода и появляется свечение.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым.  По этой причине они и делятся на холодные и теплые соответственно.

Четкая классификация у светодиодных ламп отсутствует: изделия производятся слишком разных форм, цветов и конфигураций.

По способу применения:

1. Источники света общего назначения для освещения квартир и офисов. Характеризуются углом рассеивания от 20⁰ до 360⁰.

2. Изделия направленного света. Такие лампочки называют спотами. Они используются для создания подсветок или выделения интерьерных зон в комнате.

3. Изделия линейного типа, схожие с привычными люминесцентными лампами. Изготавливаются в виде трубок. Применяются в технических помещениях, офисах, залах магазинов и в других пространствах, где важна пожарная безопасность. Создают яркую, красивую подсветку, которая подчеркнет необходимые детали.

По назначению светодиодные лампы делятся на:

1. Изделия для уличного применения. Изготавливаются в пыле- и влагозащищенном корпусе.

2. Изделия для производственных целей, коммунальных служб. Дополняются антивандальным прочным корпусом. Изготавливаются с особыми требованиями к характеристикам освещения: стабильность, срок службы, условия эксплуатации.

3. Бытовые лампы. Характеризуются невысокой мощностью, стильным дизайном, электро- и пожаробезопасностью, качеством светового потока (индекс цветопередачи, коэффициент пульсации и др.).

Исходя из потребляемого напряжения тоже выделяют три вида ламп:

1. С питанием 4 В. Маломощные светодиоды, которые потребляют от одного до 4,5 В. Излучают свет разных длин волн от инфракрасного до ультрафиолетового.

2. С питанием 12 В. Такое напряжение безопасно для человека, поэтому эти источника света подходят для помещений с повышенной влажностью. Часто выпускаются  со штырьковыми цоколями, что усложняет процесс подключения. Дополнительная трудность может быть в необходимости специального блока питания, который снизит напряжение сети до 12 В. Удобны для использования автолюбителям и туристам: они могут организовать освещение от аккумулятора.

3. С питанием 220 В. Самый распространенный вид. Широко применяются для бытовых нужд.

Филаментные

Разновидность led, по внешнему виду схожая с лампами накаливания.

Филаментная лампа

Предназначены для декоративного использования в открытых светильниках и люстрах. Нить накала заменяется светодиодной нитью. Нить изготовлена из стекла (сапфира), на которое нанесены 28 светодиодов (синих или в смеси с красными). Поверх нить покрывается слоем люминофора для создания белого света (до 4500 К). Драйвер в данном случае размещается в цоколе.

Филаментные источники света выпускаются небольшой мощности: от 4 до 8 Вт. Как правило, одна нить соответствует 1 Вт.

Типа «кукуруза»

«Кукурузой» называют светодиодную лампу, на которой светодиоды расположены по кругу. Светит она во все стороны на 360⁰. Часто «кукуруза» не имеет рассеивателя.

«Кукуруза»

Светят такие лампы ярко, во все стороны. Применяются там, где необходимо яркое, экономное освещение. Лучше использовать в закрытых помещениях, так как рассеиватель отсутствует. Но выпускаются «кукурузы» и для уличного применения для замены газоразрядных ламп.

Энергосберегающие лампы. К ним относят источники света, которые при равном с лампой накаливания световом потоке имеют меньшую мощность. Для бытового применения энергосберегающими можно назвать компактные люминесцентные и светодиодные лампы.

Для сравнения можно взять разные типы ламп освещения с равным световым потоком 1200 лм.

Из таблицы видно, что  мощность КЛЛ и led значительно меньше, чем у ламп накаливания. Правда, стоят энергосберегающие лампы значительно дороже. Тем не менее, уже через 1-1,5 года эксплуатации достигается экономия на счетах за электричество. Особенно, если заменять мощные лампы накаливания (свыше 60 Вт), и заменять в тех помещениях, где свет горит постоянно. В подвале энергосберегающая лампа себя не окупит.

Инфракрасные лампы

Это скорее источник тепла, чем света. Их конструкция основана на лампе накаливания. Только спираль не накаливается до температуры видимого света. Излучение идет в невидимом глазу инфракрасном диапазоне. Поэтому лампа больше излучает тепло.

Инфракрасная лампа

Лампы бывают со стеклянной и керамической колбой. Применяются для обогрева помещений, теплиц, террариумов, аквариумов, в медицине. Особенностью обогрева является то, что греется не воздух, а сам объект (человек или цыпленок). Поэтому такие лампы подходят для обогрева открытых площадок.

Кварцевые лампы

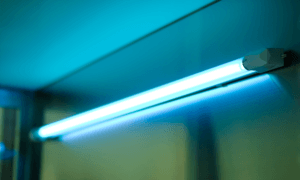

Кварцевая лампа

Представляют собой газоразрядную лампу низкого стекла с колбой из кварцевого стекла. Внутри находится смесь инертного газа и ртути. Пары ртути при прохождении электрического разряда дают ультрафиолетовое излучение. Кварцевое стекло их пропускает наружу.

Благодаря ультрафиолету определенной длины волны происходит обезвреживание вирусов и бактерий. Поэтому кварцевые лампы активно используются для обеззараживания помещений, инструментов, воды. Также их используют для облучения молодняка на птицефермах и детей для предотвращения рахита.

К разновидностям кварцевых ламп относятся ультрафиолетовые и бактерицидные. Они немного отличаются конструкцией, назначением и условиями эксплуатации.

Выбор подходящего источника света

При выборе ламп для освещения ориентируйтесь на условия эксплуатации, площадь и назначение помещения (или открытой площадки).

Газоразрядные лампы не используются для домашнего освещения. Они постепенно отмирают из-за наличия ртути в составе. Натриевые лампы для уличного освещения часто заменяют светодиодными.

Для бытового освещения больше всего подходят лампы накаливания, галогенные, люминесцентные и светодиодные. Для освещения помещений, где свет горит редко и помалу вполне можно использовать лампы накаливания. Также они незаменимы при освещении парилок (Led и КЛЛ в них не выдержат высоких температур). Для парилки подойдет и «галогенка».

Светодиодные источники света подойдут для постоянно освещаемых помещений. При этом обращайте внимание на цветовую температуру: для комнат отдыха – теплые тона, для рабочих помещений – нейтральные или холодные.

КЛЛ не стоит использовать на жаре и при температурах ниже 5⁰С.

Для декоративного освещения и рекламы подойдут светодиодные ленты, гибкий неон.

Точечную подсветку легко организовать при помощи спотов с «галогенками» или led.

При освещении сырых помещений (погреб, подвал) лучше использовать низковольтное освещение.
