Исполнитель Чертежник. Пример алгоритма управления Чертежником. Работа в среде исполнителя Чертёжник

Категория: Информатика

19.05.2020 09:37

Исполнитель Чертежник. Пример алгоритма управления Чертежником. Работа в среде исполнителя Чертёжник

Просмотр содержимого документа
«Исполнитель Чертежник. Пример алгоритма управления Чертежником. Работа в среде исполнителя Чертёжник»

§18 (1, 2) Тема урока: «Исполнитель Чертежник. Пример алгоритма управления Чертежником. Работа в среде исполнителя Чертёжник»

Теоретический материал. Изучите теоретический материал по теме урока и выполните задания практической части.

1) Изучите материал параграфа 18 пункт 1, 2

2) Просмотрите видеоурок по данной теме

https://www.youtube.com/watch?v=q9f4_MDuLV0

3) Ознакомитесь с материалом ниже

Знакомимся с Чертёжником

Исполнитель Чертёжник – это программа, предназначенная для построения рисунков на координатной плоскости.

Для знакомства с исполнителем Чертежник вы можете перейти к системе КуМир по ссылке http://www. niisi.ru/kumir/

Интерфейс (внешний вид) исполнителя Чертежник

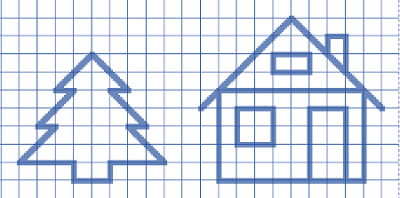

Рисунки выполненные в программе исполнителя Чертежник

Ч ертёжник имеет перо. Если перо опущено, то при перемещении остаётся след. При поднятом пере след не остаётся.

Что умеет Чертежник (для лучшего понимания просмотрите видео https://www.youtube.com/watch?v=hMx_HueMyIQ&t=4s)

Поднять перо
Опустить перо
Сместиться в точку (абсолютное смещение) (а, в)
Сместиться на вектор (а, в)

Абсолютное смещение (СМЕСТИТЬСЯ В ТОЧКУ (а, в))

Команду СМЕСТИТЬСЯ В ТОЧКУ (а, в) называют командой абсолютного смещения.

Относительное смещение СМЕСТИТЬСЯ НА ВЕКТОР (а, в)

Команду СМЕСТИТЬСЯ НА ВЕКТОР (а, в) называют командой относительного смещения.

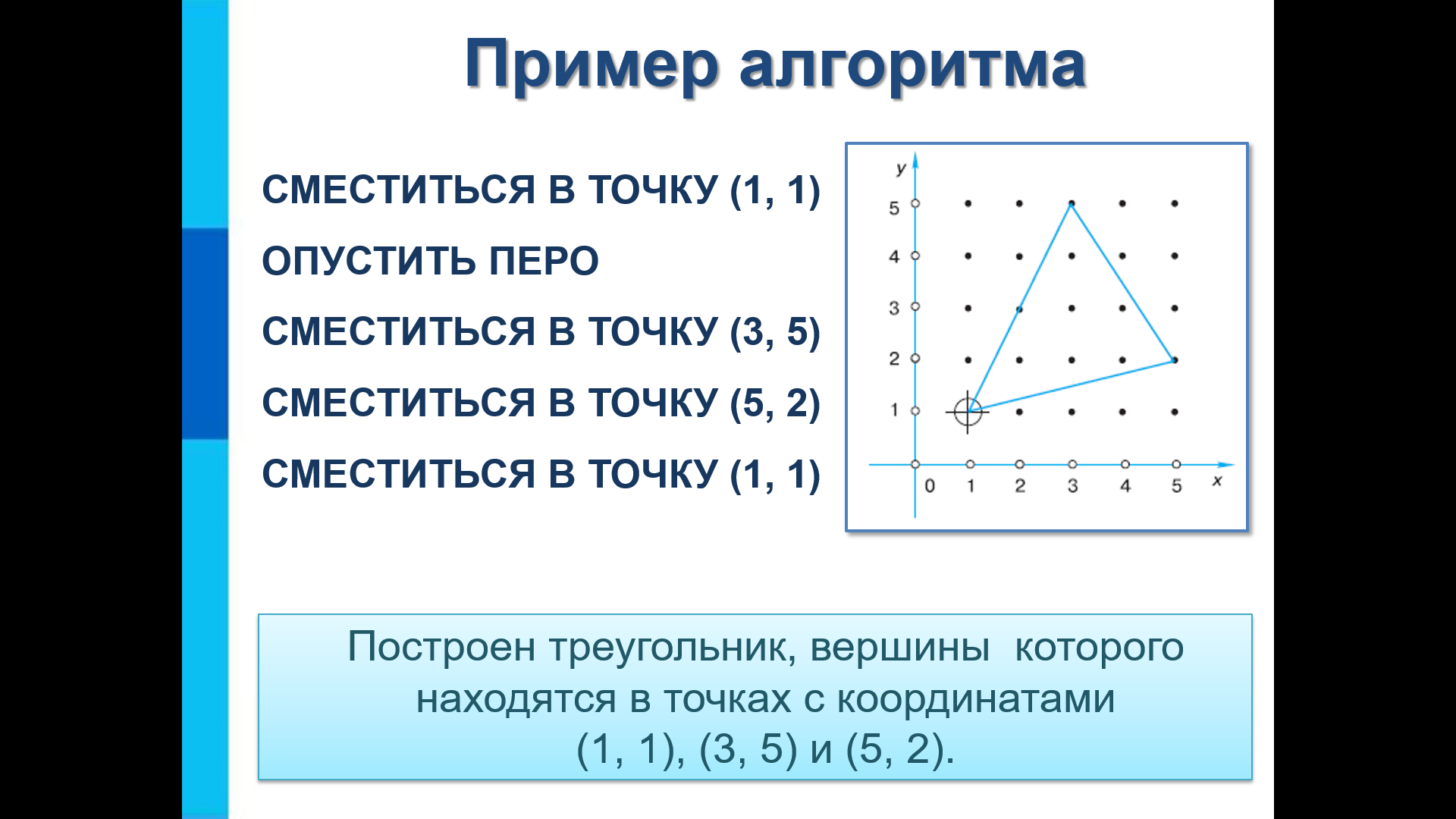

Пример алгоритма по типу абсолютного смещения (сместиться в точку)

СМЕСТИТЬСЯ В ТОЧКУ (1, 1)

ОПУСТИТЬ ПЕРО

СМЕСТИТЬСЯ В ТОЧКУ (3, 5)

СМЕСТИТЬСЯ В ТОЧКУ (5, 2)

СМЕСТИТЬСЯ В ТОЧКУ (1, 1)

Результат команды

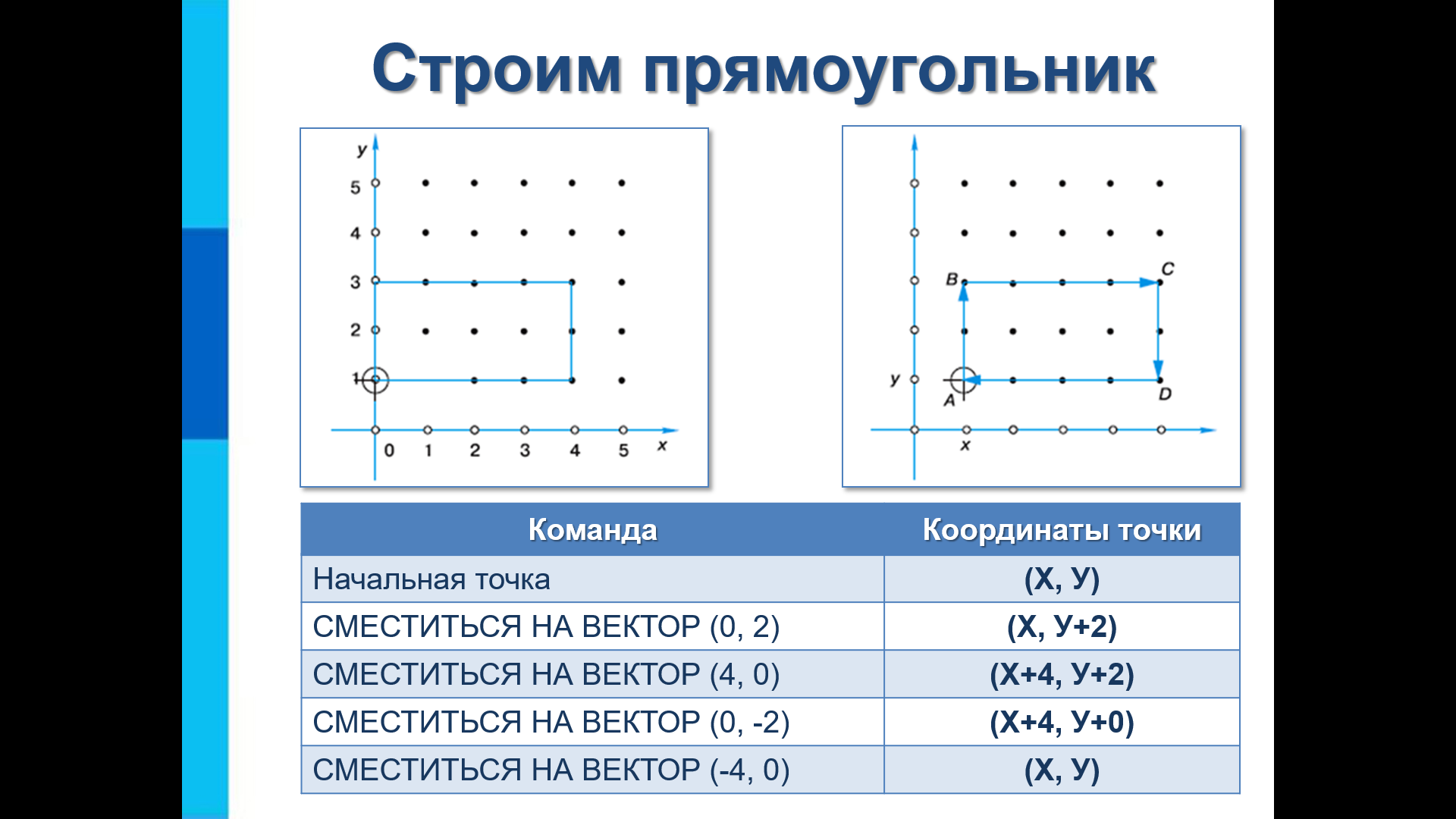

Пример алгоритма по типу относительного смещения

(сместиться на вектор)

Результат команды (прямоугольник сместился)

Практическая часть. Выполните задания практической части урока письменно в своей тетради.

Задания практической части отрабатывают умения только абсолютного смещения (СМЕСТИТЬСЯ В ТОЧКУ (а, в)). Относительное смещение СМЕСТИТЬСЯ НА ВЕКТОР (а, в) будет на следующем уроке.

ПРОСТЫМИ СЛОВАМИ! Сместиться в точку (абсолютное смещение) – это тоже самое, что вы делали на информатике в 5 классе (отмечали точки на координатной плоскости и их соединяли) и на математике, когда строите координатную плоскость и ставите по координатам точки.

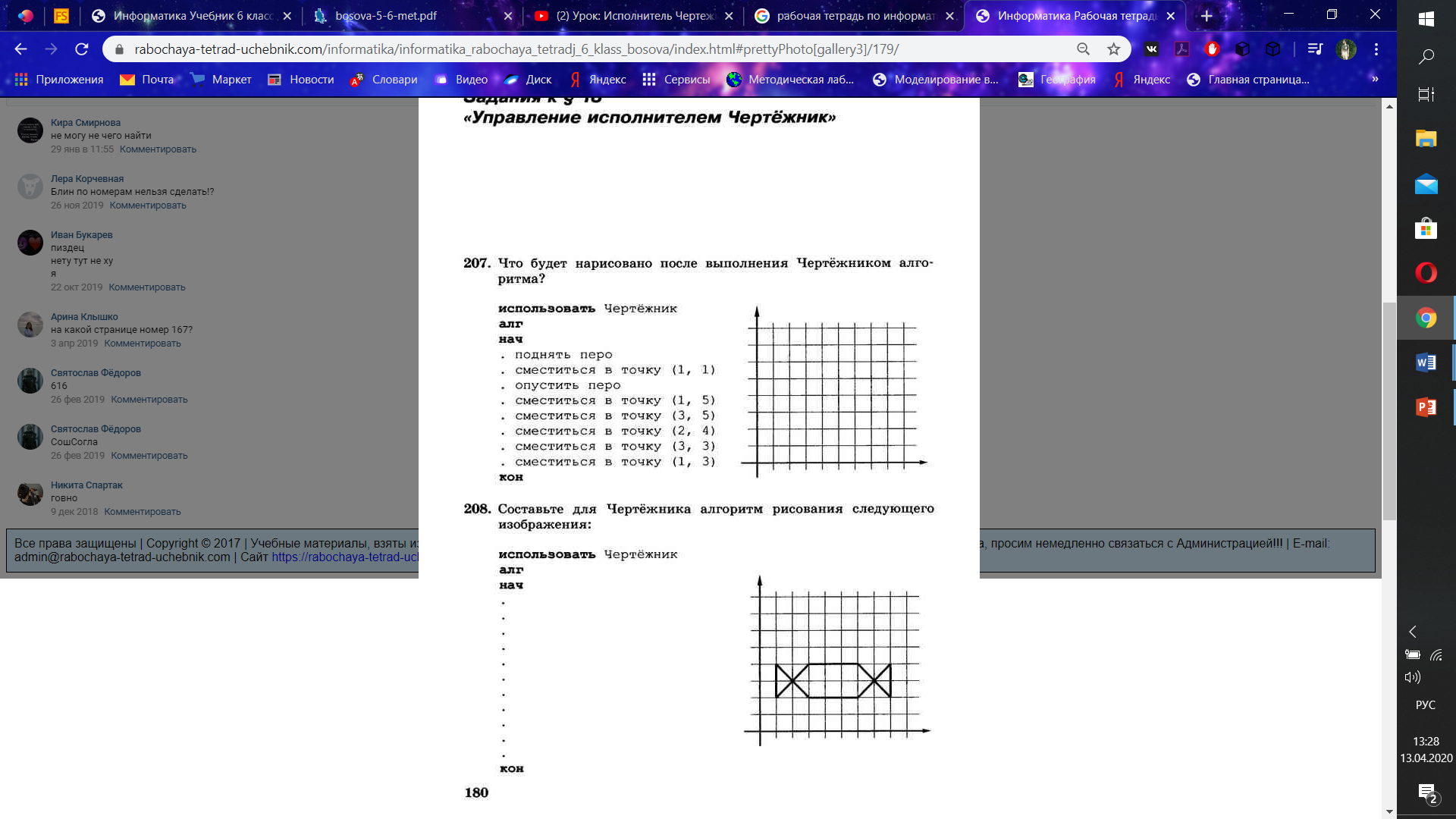

Задание 1. Что будет нарисовано после выполнения Чертежником алгоритма?

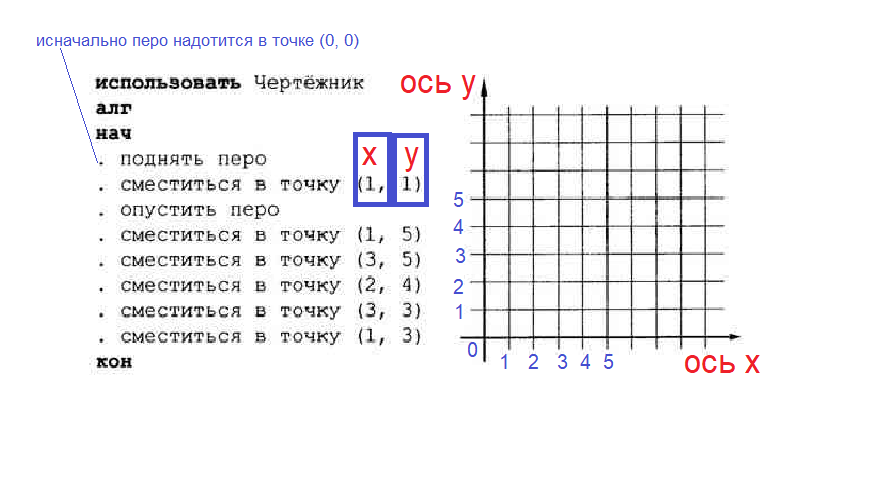

!!! Графическое пояснение

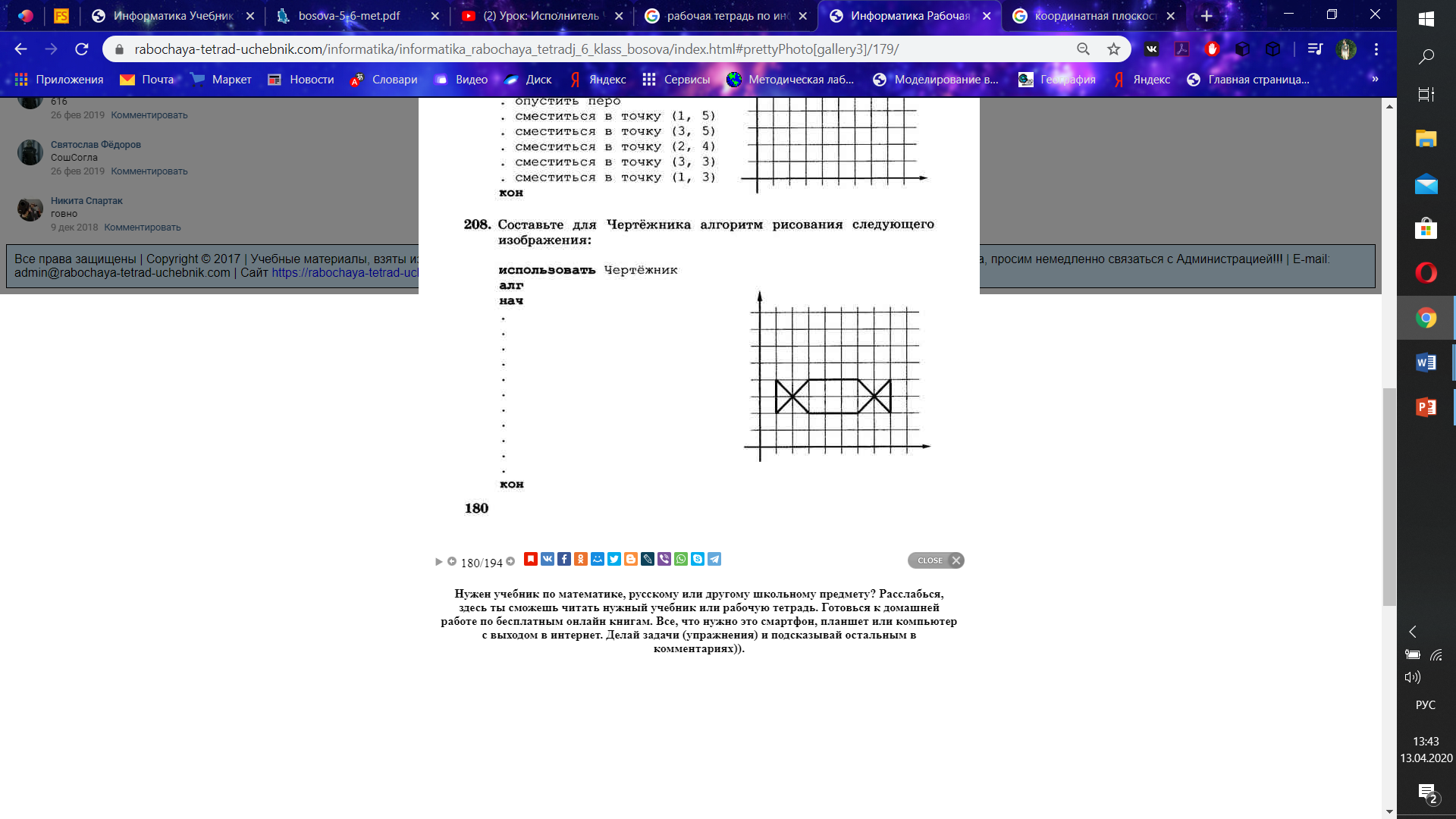

Задание 2. Составьте для Чертежника алгоритм рисования следующего изображения.

Задание 3. Что будет нарисовано после выполнения Чертежником алгоритма? Изобразите координатную плоскость в рабочей тетради и постройте рисунок по алгоритму, у вас должно получиться изображение животного.

использовать Чертежник

алг

нач.

поднять перо

СМЕСТИТЬСЯ В ТОЧКУ (7, 18)

опустить перо

СМЕСТИТЬСЯ В ТОЧКУ (9, 18)

СМЕСТИТЬСЯ В ТОЧКУ (14, 22)

СМЕСТИТЬСЯ В ТОЧКУ (14, 24)

СМЕСТИТЬСЯ В ТОЧКУ (18, 19)

СМЕСТИТЬСЯ В ТОЧКУ (17, 15)

СМЕСТИТЬСЯ В ТОЧКУ (20, 10)
