Исполнитель Чертежник. Работа в среде Алгоритмика

АЛГОРИТМИКА

Исполнитель Чертежник. Работа в среде Алгоритмика

7 класс

учебник

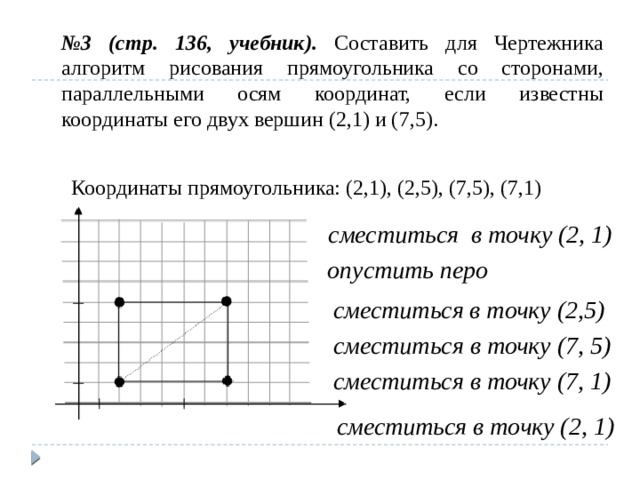

№ 3 (стр. 136, учебник). Составить для Чертежника алгоритм рисования прямоугольника со сторонами, параллельными осям координат, если известны координаты его двух вершин (2,1) и (7,5).

Координаты прямоугольника: (2,1), (2,5), (7,5), (7,1)

сместиться в точку (2, 1)

опустить перо

сместиться в точку (2,5)

сместиться в точку (7, 5)

сместиться в точку (7, 1)

сместиться в точку (2, 1)

№ 5 Составить алгоритм управления Чертежником в результате которого на координатной плоскости будет нарисован квадрат, длина стороны которого равна 2 единицам.

Можно выбрать любую точку координатной плоскости в качестве одной из вершин, например, (2,2).

сместиться в точку (2, 2)

опустить перо

сместиться на вектор (0, 2)

сместиться на вектор (2, 0)

сместиться на вектор (0, -2)

сместиться на вектор (-2, 0)

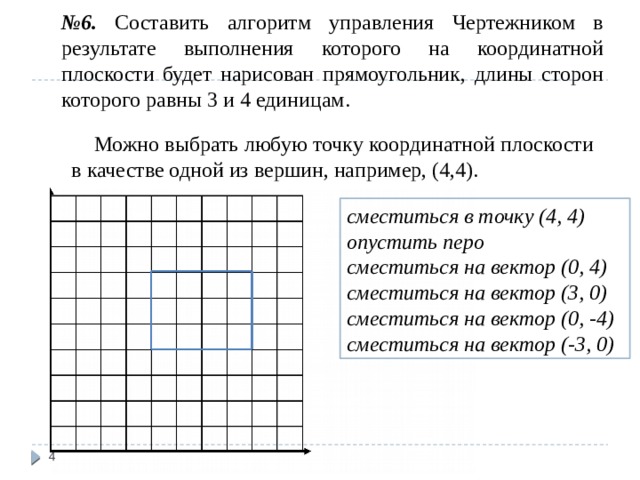

№ 6. Составить алгоритм управления Чертежником в результате выполнения которого на координатной плоскости будет нарисован прямоугольник, длины сторон которого равны 3 и 4 единицам.

Можно выбрать любую точку координатной плоскости в качестве одной из вершин, например, (4,4).

сместиться в точку (4, 4)

опустить перо

сместиться на вектор (0, 4)

сместиться на вектор (3, 0)

сместиться на вектор (0, -4)

сместиться на вектор (-3, 0)

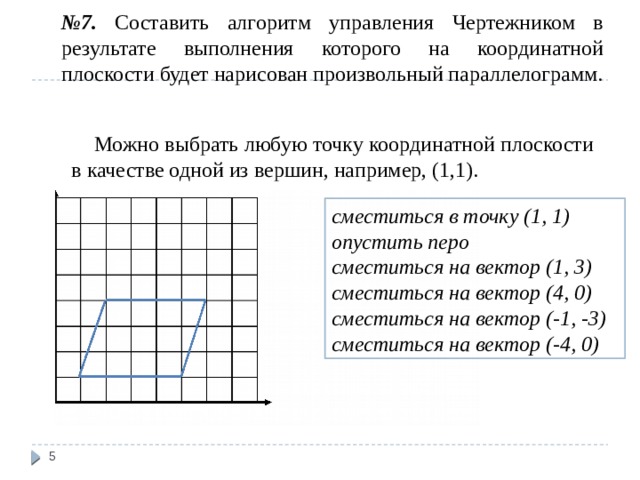

№ 7. Составить алгоритм управления Чертежником в результате выполнения которого на координатной плоскости будет нарисован произвольный параллелограмм.

Можно выбрать любую точку координатной плоскости в качестве одной из вершин, например, (1,1).

сместиться в точку (1, 1)

опустить перо

сместиться на вектор (1, 3)

сместиться на вектор (4, 0)

сместиться на вектор (-1, -3)

сместиться на вектор (-4, 0)

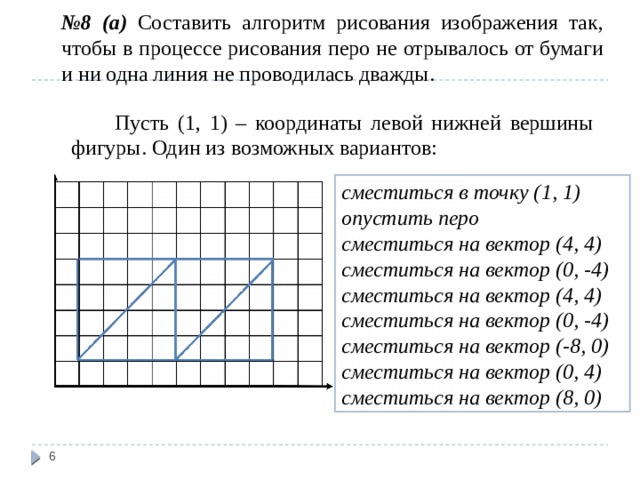

№ 8 (а) Составить алгоритм рисования изображения так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

Пусть (1, 1) – координаты левой нижней вершины фигуры. Один из возможных вариантов:

сместиться в точку (1, 1)

опустить перо

сместиться на вектор (4, 4)

сместиться на вектор (0, -4)

сместиться на вектор (4, 4)

сместиться на вектор (0, -4)

сместиться на вектор (-8, 0)

сместиться на вектор (0, 4)

сместиться на вектор (8, 0)

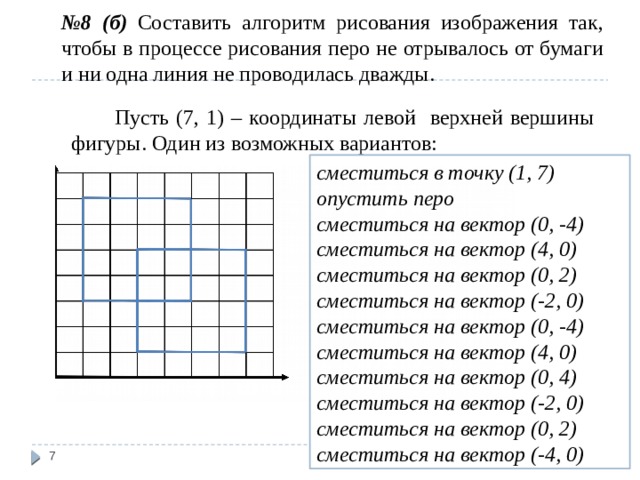

№ 8 (б) Составить алгоритм рисования изображения так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

Пусть (7, 1) – координаты левой верхней вершины фигуры. Один из возможных вариантов:

сместиться в точку (1, 7)

опустить перо

сместиться на вектор (0, -4)

сместиться на вектор (4, 0)

сместиться на вектор (0, 2)

сместиться на вектор (-2, 0)

сместиться на вектор (0, -4)

сместиться на вектор (4, 0)

сместиться на вектор (0, 4)

сместиться на вектор (-2, 0)

сместиться на вектор (0, 2)

сместиться на вектор (-4, 0)

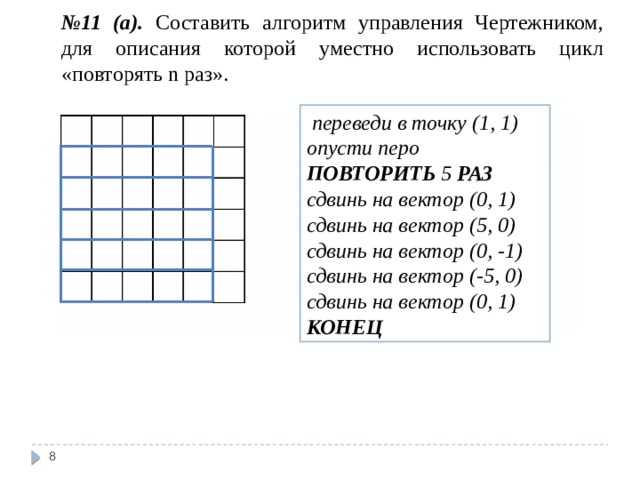

№ 11 (а). Составить алгоритм управления Чертежником, для описания которой уместно использовать цикл «повторять n раз».

переведи в точку (1, 1)

опусти перо

ПОВТОРИТЬ 5 РАЗ

сдвинь на вектор (0, 1)

сдвинь на вектор (5, 0)

сдвинь на вектор (0, -1)

сдвинь на вектор (-5, 0)

сдвинь на вектор (0, 1)

КОНЕЦ
